2013 Peugeot 508 Hybrid Инструкция по эксплуатации (in Russian)

8
215
Практические советы по эксплуатации и обслуживанию

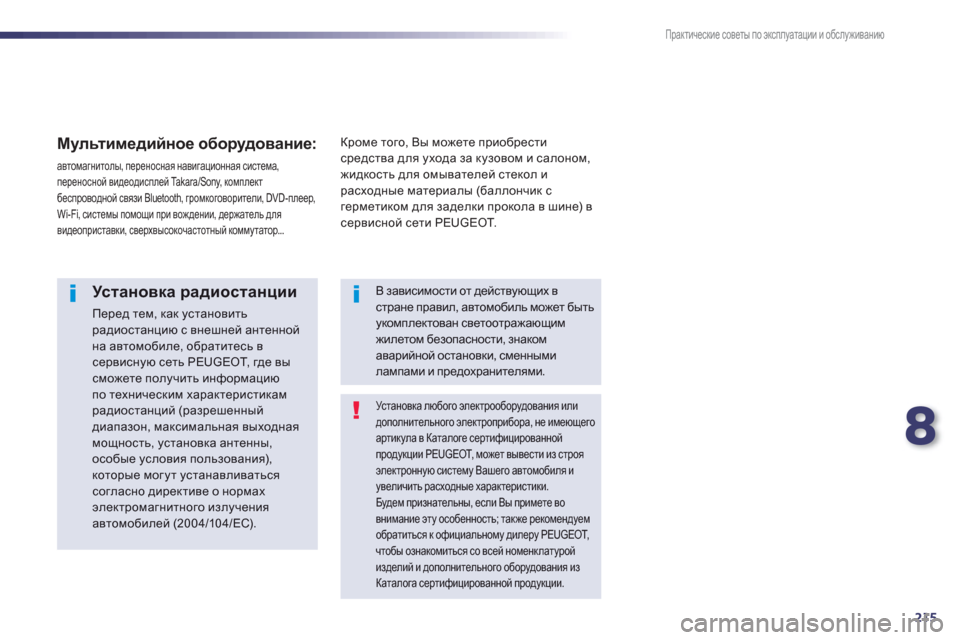

Ус т а н о в к а любого электрооборудования илидополнительного электроприбора, не имеющего артикула в Каталоге сертифицированной продукции PEUGEOT, может вывести из строя электронную систему Вашего автомобиля и увеличить расходные характеристики.Будем признательны, если Вы примете во внимание эту особенность; также рекомендуемобратиться к официальному дилеру PEUGEOT,чтобы ознакомиться со всей номенклатуройизделий и дополнительного оборудования изКаталога сертифицированной продукции.


Ус т а н о в к а радиостанции
Перед тем, как установить радиостанцию с внешней антенной на автомобиле, обратитесь в сервисную сеть PEUGEOT, где высможете получить информацию по техническим характеристикамрадиостанций (разрешенный диапазон, максимальная выходная
мощность, установка антенны, особые условия пользования),которые могут устанавливаться согласно директиве о нормахэлектромагнитного излученияавтомобилей (2004/104/EС).
В зависимости от действующих встране правил, автомобиль может бытьукомплектован светоотражающим жилетом безопасности, знаком аварийной остановки, сменными лампами и предохранителями. К
роме того, Вы можете приобрестисредства для ухода за кузовом и салоном,жидкость для омывателей стекол и расходные материалы (баллончик с герметиком для заделки прокола в шине) всервисной сети PEUGEOT.


Мультимедийное оборудование:
автомагнитолы, переносная навигационная система,
переносной видеодисплей Ta k a r a / S o ny, комплект
беспроводной связи Bluetooth, громкоговорители, DVD-плеер,
Wi-Fi, системы помощи при вождении, держатель для
видеоприставки, сверхвысокочастотный коммутатор...

216
Те к у щ и е проверки

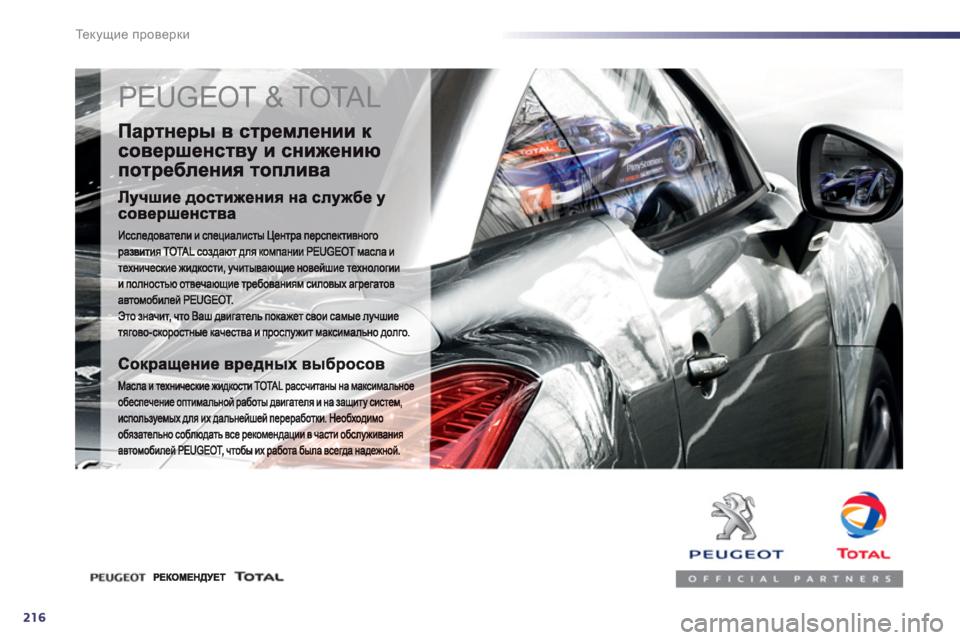

PEUGEOT & TOTAL

9
217
Те к у щ и е проверки

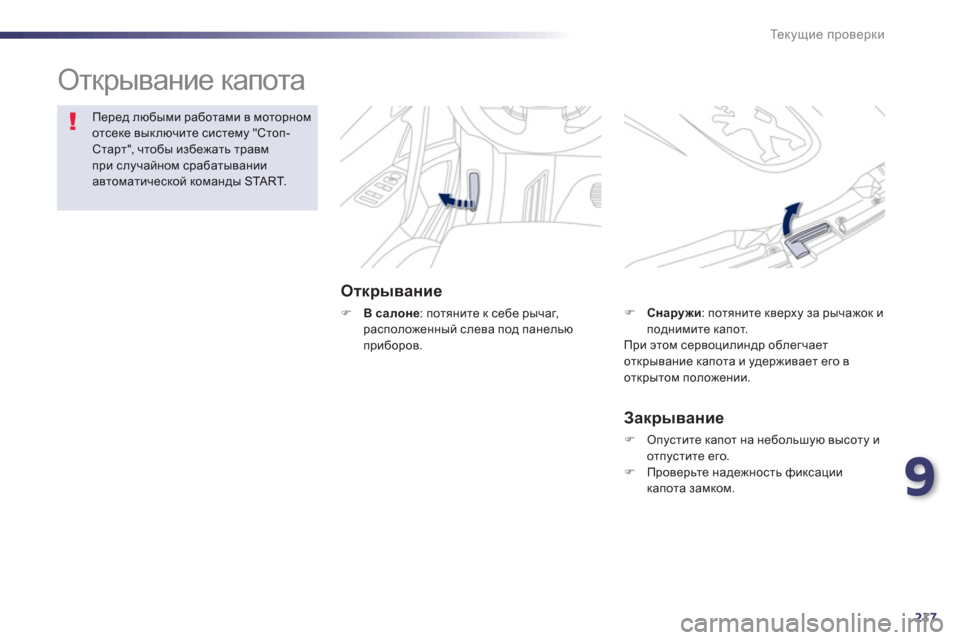

Открывание капота
Открывание
)В салоне
: потяните к себе рычаг,расположенный слева под панелью
приборов.
Перед любыми работами в моторномотсеке выключите систему "Стоп-Старт", чтобы избежать травм при случайном срабатыванииавтоматической команды STA R T.


Закрывание
)
Опустите капот на небольшую высоту иотпустите его.)
Проверьте надежность фиксации
капота замком.
)Снаружи
: потяните кверху за рычажок и
поднимите капот.
При этом сервоцилиндр облегчает
открывание капота и удерживает его воткрытом положении.

218
Те к у щ и е проверки

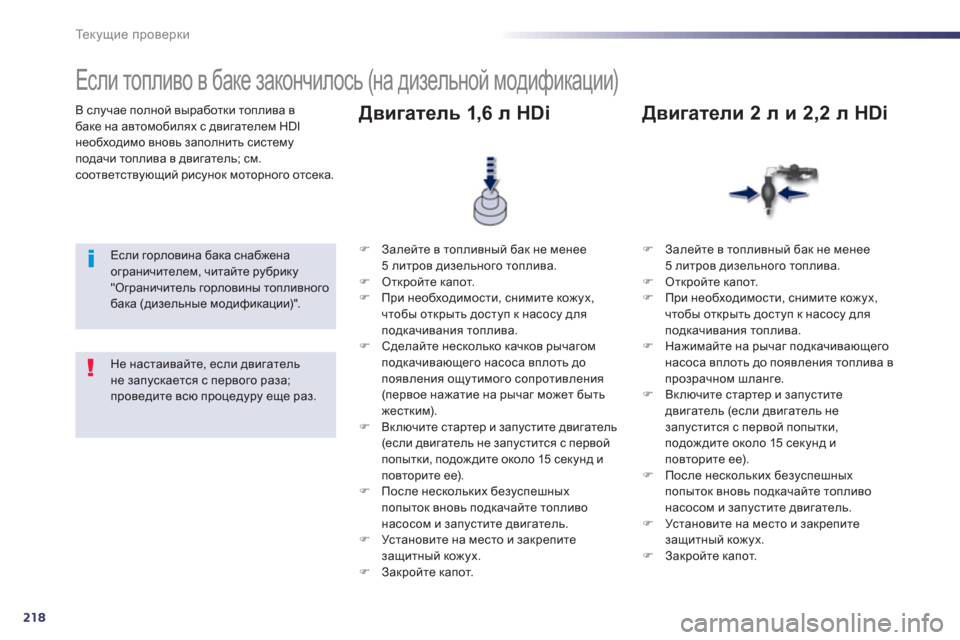

В случае полной выработки топлива в баке на автомобилях с двигателем HDI
необходимо вновь заполнить системуподачи топлива в двигатель; см.соответствующий рисунок моторного отсека.











Если топливо в баке закончилось (на дизельной модификации)


Если горловина бака снабженаограничителем, читайте рубрику "Ограничитель горловины топливного бака (дизельные модификации)".
)
Залейте в топливный бак не менее5 литров дизельного топлива.)
Откройте капот. )
При необходимости, снимите кожух,
чтобы открыть доступ к насосу для
подкачивания топлива.)
Сделайте несколько качков рычагом
подкачивающего насоса вплоть до
появления ощутимого сопротивления(i_j\h_ нажатие на рычаг может бытьжестким).)
Включите стартер и запустите двигатель(_keb двигатель не запустится с первой
попытки, подождите около 15 секунд и
повторите ее).)
После нескольких безуспешных
попыток вновь подкачайте топливо
насосом и запустите двигатель.)
Установите на место и закрепите
защитный кожух. )
Закройте капот.



Двигатель 1,6 л HDi
)Залейте в топливный бак не менее 5 литров дизельного топлива. )Откройте капот. )При необходимости, снимите кожух,
чтобы открыть доступ к насосу для
подкачивания топлива. )Нажимайте на рычаг подкачивающего
насоса вплоть до появления топлива в
прозрачном шланге. )Включите стартер и запуститедвигатель (если двигатель не
запустится с первой попытки,
подождите около 15 секунд и
повторите ее).)После нескольких безуспешных
попыток вновь подкачайте топливо
насосом и запустите двигатель. )Установите на место и закрепите
защитный кожух.)Закройте капот.

Двигатели 2 л и 2,2 л HDi


Не настаивайте, если двигательне запускается с первого раза; проведите всю процедуру еще раз.

9
219
Те к у щ и е проверки

На двигателе необходимо регулярно
проверять уровни эксплуатационныхжидкостей, а также периодически заменять
некоторые элементы.

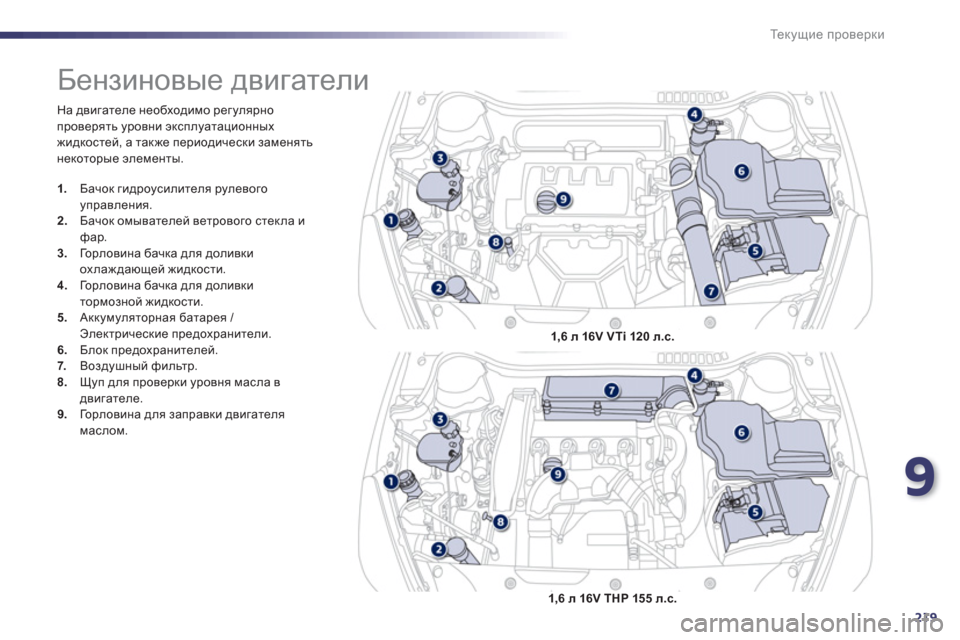

Бензиновые двигатели
1.
Бачок гидроусилителя рулевого управления. 2.Бачок омывателей ветрового стекла ифар.3.Горловина бачка для доливки
охлаждающей жидкости. 4.
Го р л о в и н а бачка для доливки тормозной жидкости.
5. Аккумуляторная батарея / Электрические предохранители.
6.Блок предохранителей.7.
Воздушный фильтр. 8.Щуп для проверки уровня масла вдвигателе. 9.
Горловина для заправки двигателя
маслом. 1,6 л 16V VTi 120 л.с
.
1,6 л 16V THP 155 л.с.

220
Те к у щ и е проверки
уровни эксплуатационных жидкостей,
периодически заменять некоторые элементы, здесь
же расположена система прокачки топливоподачи.
*
В зависимости от силового агрегата.

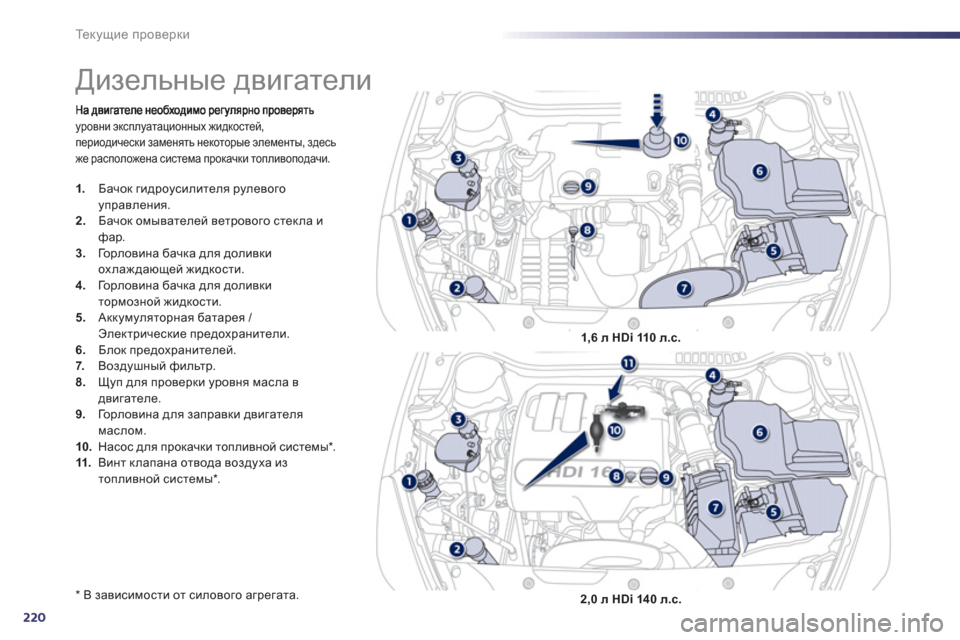

Дизельные двигатели
1.
Бачок гидроусилителя рулевого управления.2.
Бачок омывателей ветрового стекла ифар.3.
Горловина бачка для доливки
охлаждающей жидкости. 4.
Го р л о в и н а бачка для доливки тормозной жидкости. 5.
Аккумуляторная батарея / Электрические предохранители.
6.Блок предохранителей. 7.
Воздушный фильтр.8.Щуп для проверки уровня масла вдвигателе. 9.
Горловина для заправки двигателя
маслом. 10.Насос для прокачки топливной системы * . 11.
Винт клапана отвода воздуха из топливной системы
* .
1,6 л HDi 110 л.с.
2,0 л HDi 140 л.с.

9
221
Те к у щ и е проверки

На двигателе необходимо регулярно проверятьуровни эксплуатационных жидкостей, периодически заменять некоторые элементы, здесь же расположена система прокачки топливоподачи.

*
В зависимости от силового агрегата.

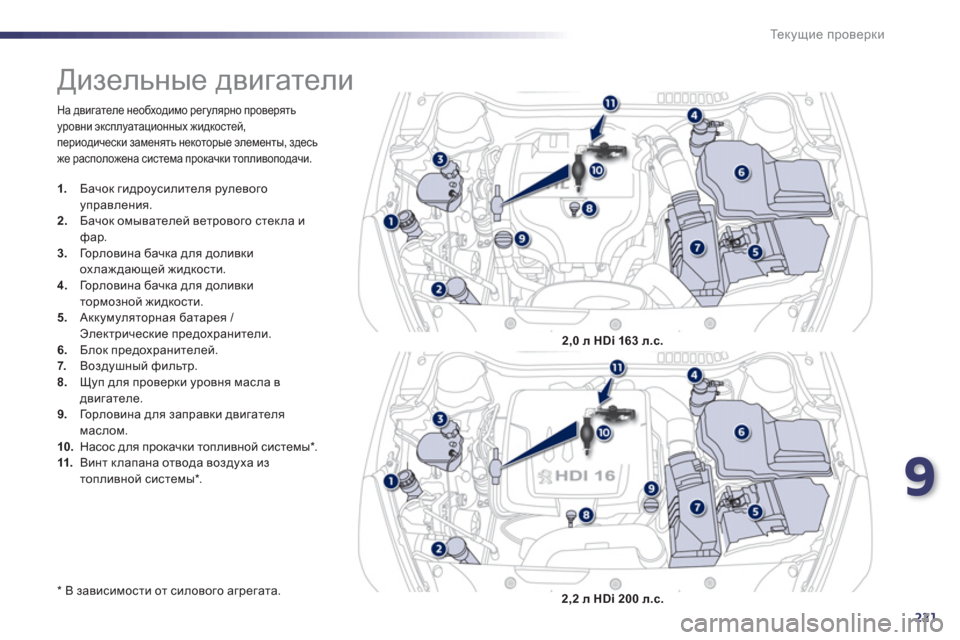

Дизельные двигатели
1.
Бачок гидроусилителя рулевого управления. 2.Бачок омывателей ветрового стекла ифар.3.Горловина бачка для доливки
охлаждающей жидкости. 4.
Го р л о в и н а бачка для доливки тормозной жидкости.
5. Аккумуляторная батарея / Электрические предохранители.
6.Блок предохранителей.7.
Воздушный фильтр. 8.Щуп для проверки уровня масла вдвигателе. 9.
Горловина для заправки двигателя
маслом. 10.Насос для прокачки топливной системы
* . 11.
Винт клапана отвода воздуха из топливной системы
* .
2,0 л HDi 163 л.с.
2,2 л HDi 200 л.с.

222
Те к у щ и е проверки

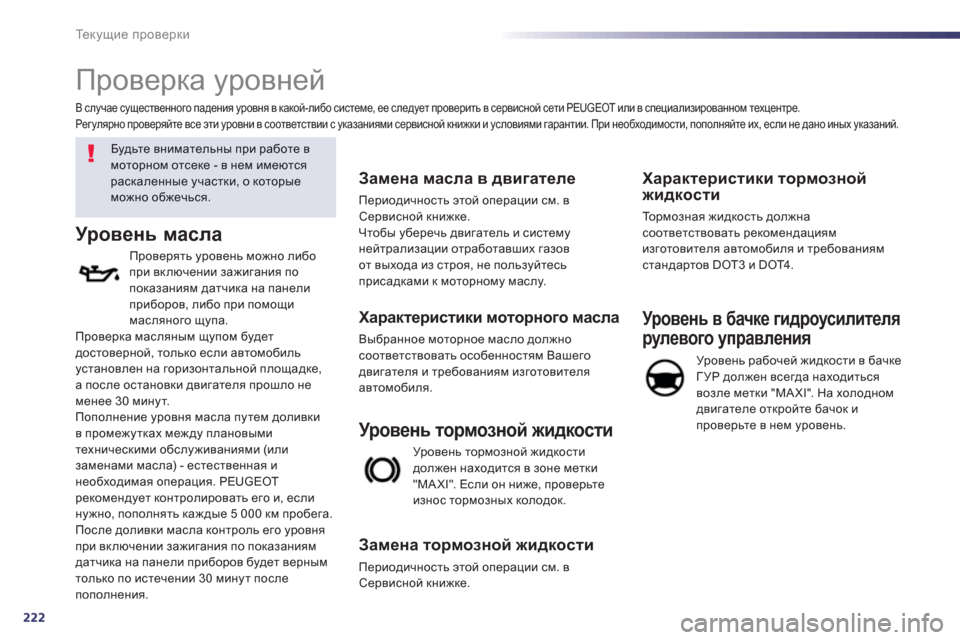

Проверка уровней



Будьте внимательны при работе в
моторном отсеке - в нем имеютсяраскаленные участки, о которые можно обжечься.
Уровень масла
Проверять уровень можно либо
при включении зажигания по
п
оказаниям датчика на панели
приборов, либо при помощимасляного щупа.
Проверка масляным щупом будетдостоверной, только если автомобиль установлен на горизонтальной площадке,а после остановки двигателя прошло не менее 30 минут.
Пополнение уровня масла путем доливки
в промежутках между плановымитехническими обслуживаниями (или
заменами масла) - естественная и
необходимая операция. PEUGEOT рекомендует контролировать его и, если
нужно, пополнять каждые 5 000 км пробега.
После доливки масла контроль его уровня
при включении зажигания по показаниям
датчика на панели приборов будет вернымтолько по истечении 30 минут после
пополнения.


Замена масла в двигателе

Периодичность этой операции см. в Сервисной книжке.
Чтобы уберечь двигатель и системунейтрализации отработавших газов
от выхода из строя, не пользуйтесь
присадками к моторному маслу.

Характеристики моторного масла

Выбранное моторное масло должно соответствовать особенностям Вашего
двигателя и требованиям изготовителяавтомобиля.

Уровень тормозной жидкости
должен находится в зоне метки "MAXI". Если он ниже, проверьте
износ тормозных колодок.
Уровень тормозной жидкости


Замена тормозной жидкости
Периодичность этой операции см. в Сервисной книжке.


Характеристики тормозной жидкости

Тормозная жидкость должна соответствовать рекомендациям изготовителя автомобиля и требованиямстандартов DOT3 и DOT4 .

Уровень в бачке гидроусилителя
рулевого управления
Уровень рабочей жидкости в бачкеГУР должен всегда находиться
возле метки "MA XI". На холодном двигателе откройте бачок и
проверьте в нем уровень.
В случае существенного падения уровня в какой-либо системе, ее следует проверить в сервисной сети PEUGEOT или в специализированном техцентре.
Регулярно проверяйте все эти уровни в соответствии с указаниями сервисной книжки и условиями гарантии. При необходимости, пополняйте их, если не дано иных указаний.
