2013 Peugeot 508 Hybrid Инструкция по эксплуатации (in Russian)

8
199
Практические советы по эксплуатации и обслуживанию
Третий фонарь стоп-сигнала (светодиодные лампы)

Обратитесь в сервисную сеть PEUGEOT или в специализированный техцентр.

Фонарь подсветки номерногознака
)
Вставьте тонкую отвертку в отверстиерассеивателя. )
Протолкните его наружу, чтобы снять с фиксаторов.)
Отсоедините от фонаря разъемэлектрожгута. )
Снимите рассеиватель. )
Извлеките лампу и замените ее.

200
Практические советы по эксплуатации и обслуживанию





















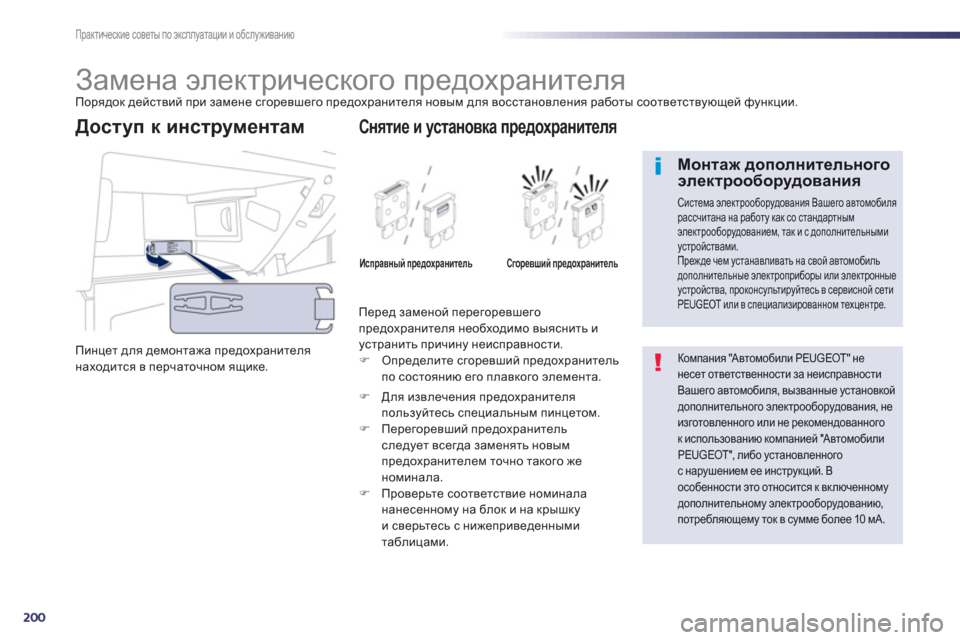

Замена электрического предохранителя Порядок действий при замене сгоревшего предохранителя новым для восстановления работы соответствующей функции.
Пинцет для демонтажа предохранителя
н
аходится в перчаточном ящике.

Доступ к инструментам

Перед заменой перегоревшего
предохранителя необходимо выяснить и
устранить причину неисправности. )
Определите сгоревший предохранитель
по состоянию его плавкого элемента.


Снятие и установка предохранителя
Исправный предохранитель K]hj_\rbc предохранитель
)
Для извлечения предохранителя
пользуйтесь специальным пинцетом. )
Перегоревший предохранительследует всегда заменять новым
предохранителем точно такого женоминала. )
Проверьте соответствие номинала
нанесенному на блок и на крышку
и сверьтесь с нижеприведенными
таблицами.

Компания "Автомобили PEUGEOT" не несет ответственности за неисправности Вашего автомобиля, вызванные установкой дополнительного электрооборудования, неизготовленного или не рекомендованного
к использованию компанией "Автомобили PEUGEOT", либо установленногос нарушением ее инструкций. В особенности это относится к включенному дополнительному электрооборудованию,потребляющему ток в сумме более 10 мА.



Монтаж дополнительного электрооборудования

Система электрооборудования Вашего автомобилярассчитана на работу как со стандартным электрооборудованием, так и с дополнительнымиустройствами.
Прежде чем устанавливать на свой автомобильдополнительные электроприборы или электронные устройства, проконсультируйтесь в сервисной сети PEUGEOT или в специализированном техцентре.

8
201
Практические советы по эксплуатации и обслуживанию

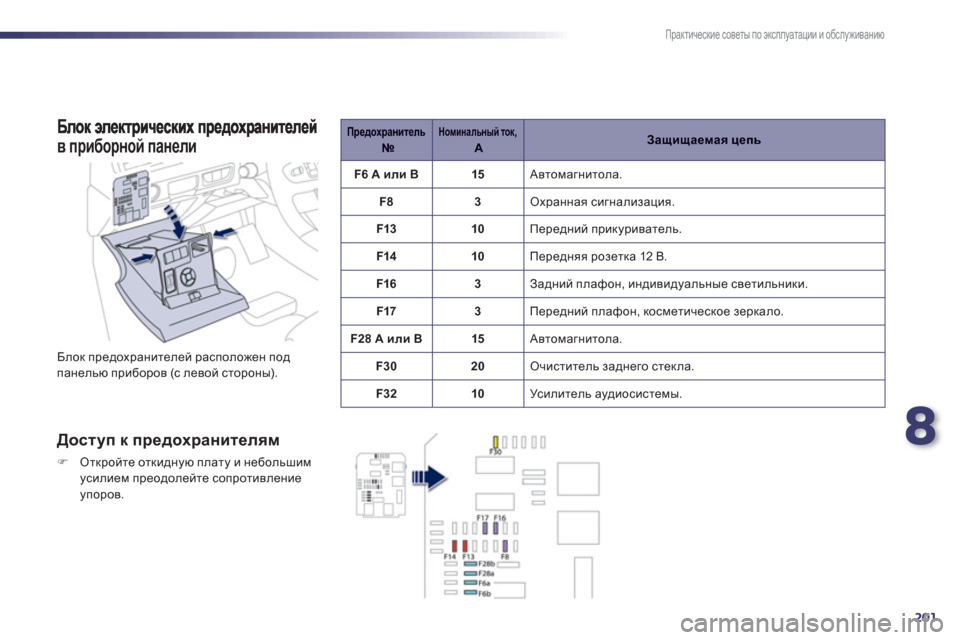

в приборной панели

Блок предохранителей расположен под
панелью приборов (с левой стороны).

Доступ к предохранителям
)Откройте откидную плату и небольшим усилием преодолейте сопротивление упоров.
Предохранитель№Номинальный ток,:AZsbsZ_fZy цепь
F6 A или B15
Автомагнитола.
F
83 Охранная сигнализация.
F1
310 Передний прикуриватель.
F1410
Передняя розетка 12 В.
F1
63 Задний плафон, индивидуальные светильники.
F17
3 Передний плафон, косметическое зеркало.
F2
8 A или B15 Автомагнитола.
F3
020 Очиститель заднего стекла.
F32 10
Ус и л и т е л ь а
удиосистемы.

202
Практические советы по эксплуатации и обслуживанию
Предохранитель N°Номинальный ток,

АЗащищаемая цепь
F315
Панель стеклоподъемника водителя, розетка 12 В на задних сиденьях
F415
Розетка 12 В в багажнике.
F530 Задний импульсный стеклоподъемник.
F
630
Передний импульсный стеклоподъемник.
F1
120
Блок цепи буксирного устройства.
F12 20
Ус и л и т е л ь а
удиосистемы.
F1
520
Потолочная шторка панорамной стеклянной крыши (SW)
F165 Плата стеклоподъемника водителя.

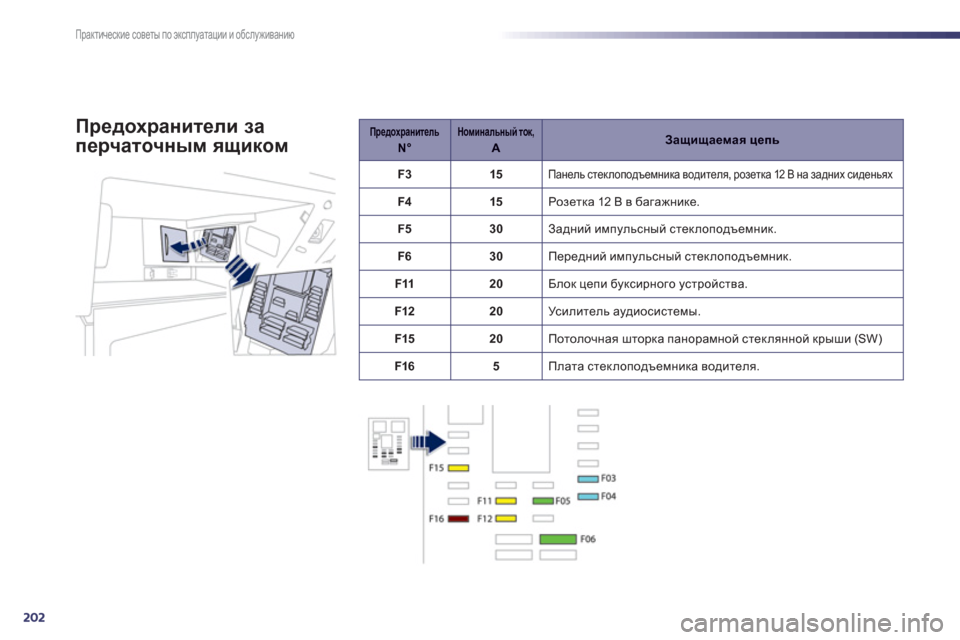

Предохранители за
п
ерчаточным ящиком

8
203
Практические советы по эксплуатации и обслуживанию


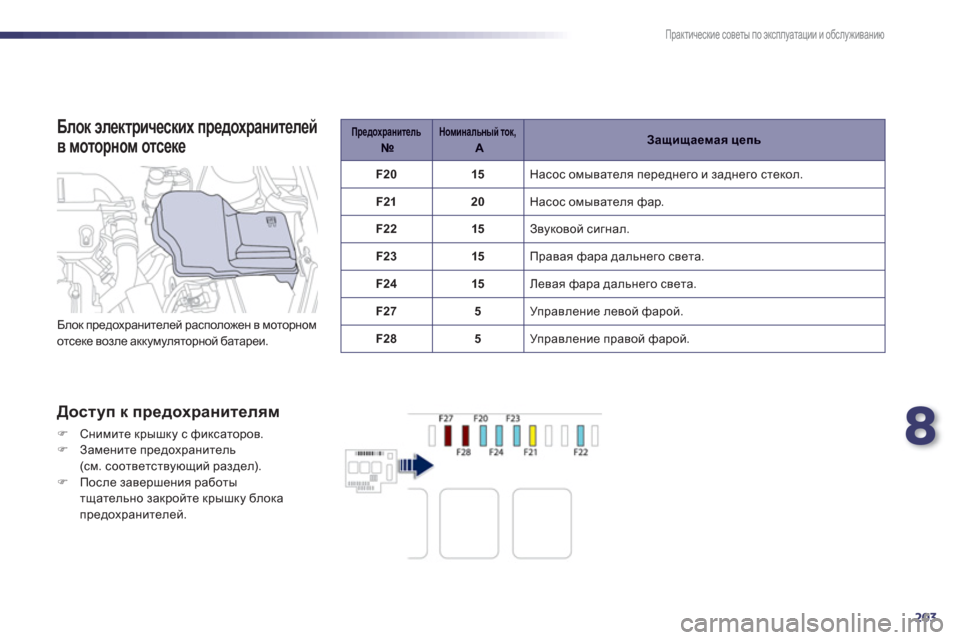

Блок электрических предохранителей
в моторном отсеке

Доступ к предохранителям
)Снимите крышку с фиксаторов. )Замените предохранитель (см. соответствующий раздел). )После завершения работы тщательно закройте крышку блока
предохранителей.


Предохранитель№Номинальный ток,:AZsbsZ_fZy цепь
F20 15
Насос омывателя переднего и заднего стекол.
F2
120 Насос омывателя фар.
F2215 Звуковой сигнал.
F2
315 Правая фара дальнего света.
F2
415 Левая фара дальнего света.
F27 5
Управление левой фарой.
F2
85 Управление правой фарой.
Блок предохранителей расположен в моторном
отсеке возле аккумуляторной батареи.

204
Практические советы по эксплуатации и обслуживанию











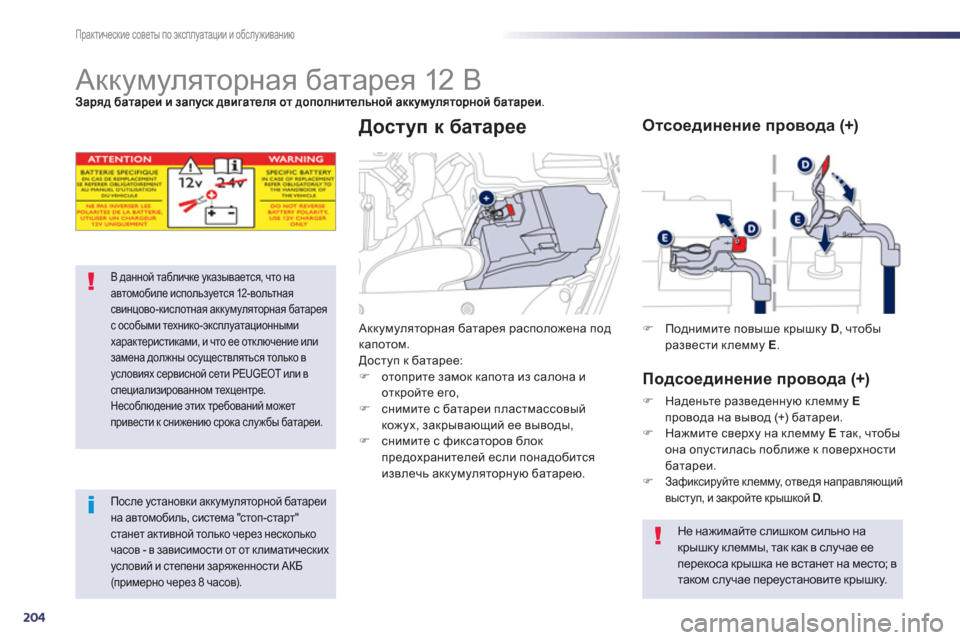

Аккумуляторная батарея 12 В
В данной табличке указывается, что наавтомобиле используется 12-вольтнаясвинцово-кислотная аккумуляторная батареяс особыми технико-эксплуатационнымихарактеристиками, и что ее отключение илизамена должны осуществляться только вусловиях сервисной сети PEUGEOT или в специализированном техцентре.
Несоблюдение этих требований может привести к снижению срока службы батареи.


После установки аккумуляторной батареина автомобиль, система "стоп-старт"станет активной только через несколько часов - в зависимости от от климатическихусловий и степени заряженности АКБ (примерно через 8 часов).

Аккумуляторная батарея расположена подкапотом.
Доступ к батарее:)
отоприте замок капота из салона иоткройте его, )
снимите с батареи пластмассовый
кожух, закрывающий ее выводы, )
снимите с фиксаторов блок
предохранителей если понадобится
извлечь аккумуляторную батарею.



Доступ к батарее
)Поднимите повыше крышку D
, чтобыразвести клемму E.



Отсоединение провода (+)

Подсоединение провода
(+)
)Наденьте разведенную клемму Eпровода на вывод (+) батареи.
)Нажмите сверху на клемму E
так, чтобы
она опустилась поближе к поверхности
батареи.
)Зафиксируйте клемму, отведя направляющий
выступ, и закройте крышкой D.D
Не нажимайте слишком сильно на
крышку клеммы, так как в случае ее перекоса крышка не встанет на место; втаком случае переустановите крышку.

8
205
Практические советы по эксплуатации и обслуживанию
)Ijbkh_^bgbl_ один конец красного
провода к выводу (+) неисправнойбатареи A, а другой к клемме (+)дополнительной батареи B
.


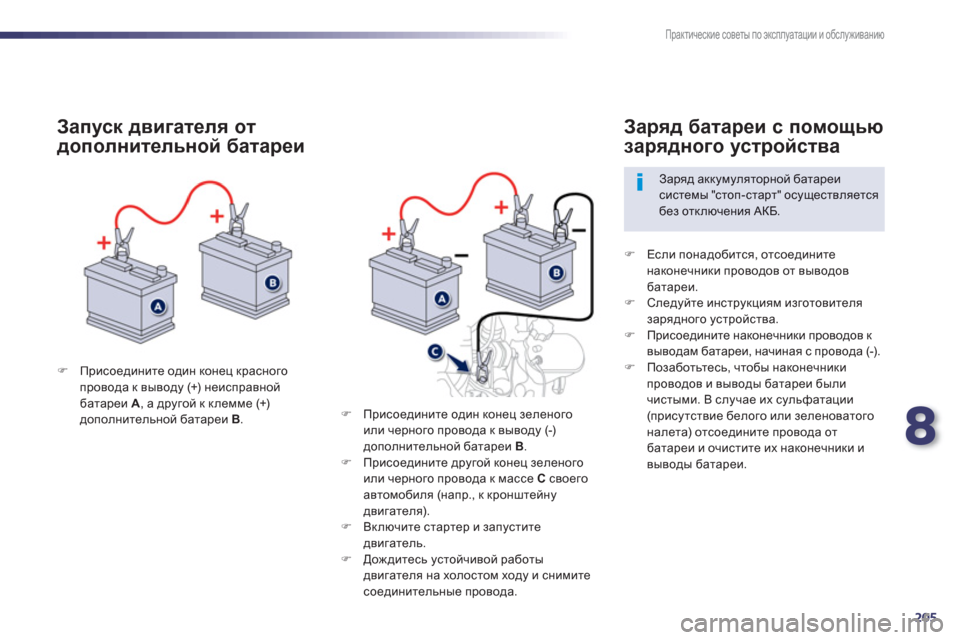

Запуск двигателя от
дополнительной батареи
)
Если понадобится, отсоедините
наконечники проводов от выводов
батареи.)
Следуйте инструкциям изготовителя
зарядного устройства.)
Присоедините наконечники проводов к
выводам батареи, начиная с провода (-).)
Позаботьтесь, чтобы наконечники
проводов и выводы батареи были
чистыми. В сл
учае их сульфатации (присутствие белого или зеленоватого
налета
) отсоедините провода от батареи и очистите их наконечники и
выводы батареи.


Заряд батареи с помощью
зарядного устройства


Заряд аккумуляторной батареисистемы "стоп-старт" осуществляетсябез отключения АКБ.
)
Присоедините один конец зеленого
или черного провода к вывод
у (-)
дополнительной батареи B.)
Присоедините другой конец зеленого
или черного провода к массе Cсвоего
автомобиля (напр., к кронштейну
двигателя). ) Включите стартер и запуститедвигатель.)
Дождитесь устойчивой работы
двигателя на холостом ходу и снимите соединительные провода.

206
Практические советы по эксплуатации и обслуживанию


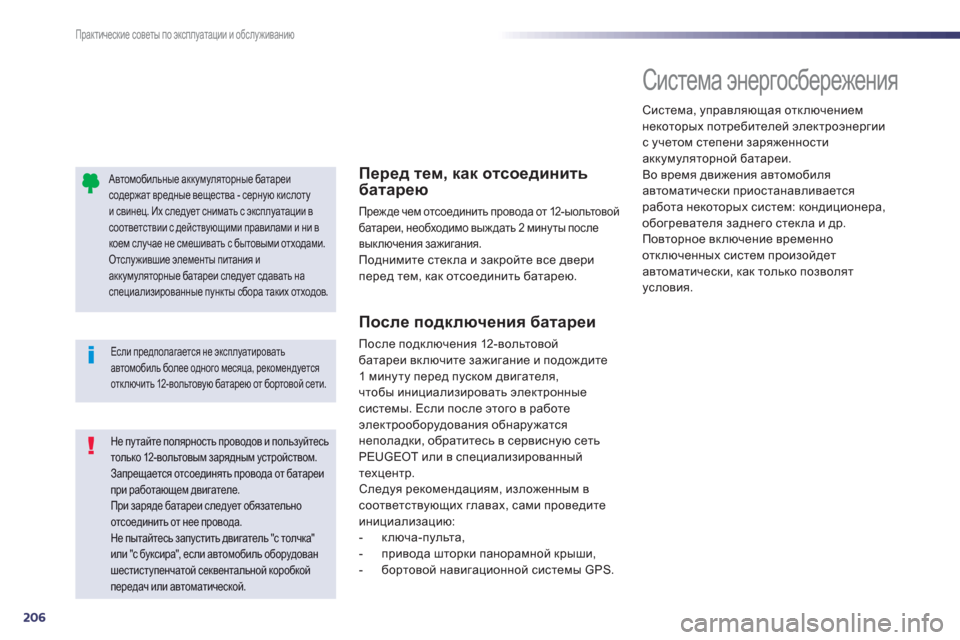

Автомобильные аккумуляторные батареисодержат вредные вещества - серную кислоту и свинец. Их следует снимать с эксплуатации всоответствии с действующими правилами и ни вкоем случае не смешивать с бытовыми отходами. Отслужившие элементы питания и аккумуляторные батареи следует сдавать на специализированные пункты сбора таких отходов.


Не путайте полярность проводов и пользуйтесь только 12-вольтовым зарядным устройством.
Запрещается отсоединять провода от батареипри работающем двигателе.
При заряде батареи следует обязательноотсоединить от нее провода. Не пытайтесь запустить двигатель "с толчка" или "с буксира", если автомобиль оборудован шестиступенчатой секвентальной коробкой передач или автоматической.

Если предполагается не эксплуатировать автомобиль более одного месяца, рекомендуется отключить 12-вольтовую батарею от бортовой сети.


Перед тем, как отсоединить
батарею

Прежде чем отсоединить провода от 12-ыольтовой
батареи, необходимо выждать 2 мин
уты послевыключения зажигания. Поднимите стекла и закройте все двери
перед тем, как отсоединить батарею.


После подключения батареи

После подключения 12-вольтовой батареи включите зажигание и подождите
1 минуту перед пуском двигателя,
чтобы инициализировать электронныесистемы. Если после этого в работеэлектрооборудования обнаружатся
неполадки, обратитесь в сервисн
ую сетьPEUGEOT или в специализированныйтехцентр.
Следуя рекомендациям, изложенным всоответствующих главах, сами проведите
инициализацию:


- ключа-пульта,

- привода шторки панорамной крыши,

- бортовой навигационной системы GPS.









Система энергосбережения

Система, управляющая отключением
некоторых потребителей электроэнергии
с учетом степени заряженности
акк
умуляторной батареи.
Во время движения автомобиля
автоматически приостанавливаетсяработа некоторых систем: кондиционера,
обогревателя заднего стекла и др.
Повторное включение временно
отключенных систем произойдетавтоматически, как только позволятусловия.
