2013 PEUGEOT 5008 Manual del propietario (in Spanish)

SE
G
135
Cinturón de seguridad traserocentral 2ª fila

Instalación


)
Tire de la correa e inserte la punta A

en la hebilla derecha.

)
Inserte la punta B
en la hebilla iz-
quierda.

)
Verifique el bloqueo de cada hebilla
tirando fuertemente de la correa.


Quitar y guardar


)
Pulse el botón rojo de la hebilla B
, y
después la hebilla A
.

)
Acompañe el enrollamiento de la
correa y deje la punta B
, y después
la A
en el imán del punto de engan-
che del techo.




Cinturones de seguridad
traseros 3ª fila (7 plazas)

Instalación


)
Tire de la correa e inserte la punta C

en la hebilla izquierda, lado guarne-
cido lateral de maletero.

)
Inserte la punta D
en la hebilla
opuesta.

)
Verifique el bloqueo de cada hebilla
tirando fuertemente de la correa.
Los cinturones para las plazas traseras
de 3ª fila están integrados en el ángulo
del montante de maletero correspon-
diente y del techo.

Quitar y guardar


)
Pulse el botón rojo de la hebilla D
, y
después en la hebilla C
.

)
Acompañe el enrollamiento de la
correa y de las puntas D
y C
.

El cinturón para la plaza trasera central
de 2ª fila está integrado en la parte tra-
sera derecha del techo.

SE
G

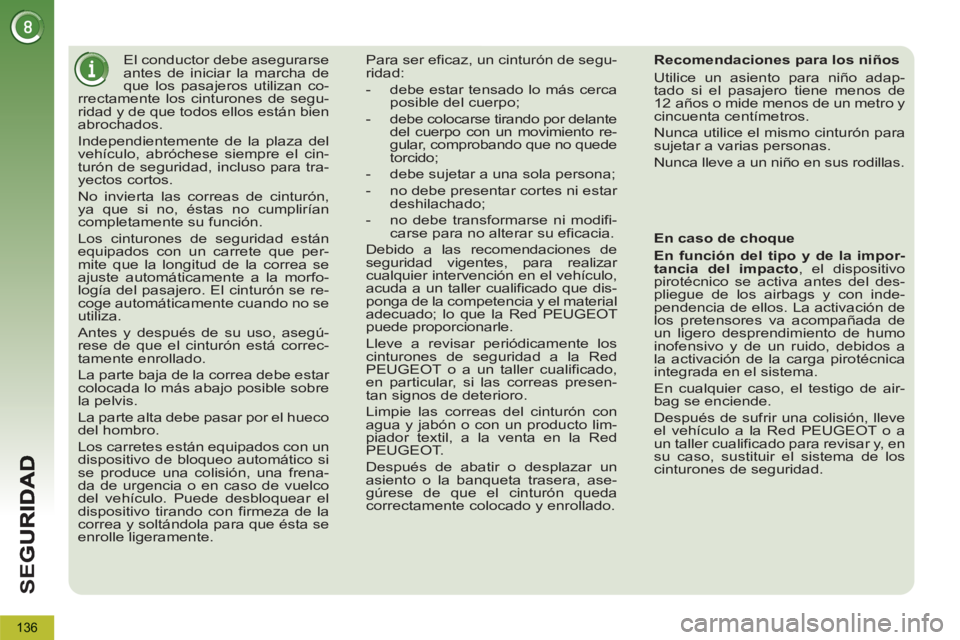

136





El conductor debe asegurarse
antes de iniciar la marcha de
que los pasajeros utilizan co-
rrectamente los cinturones de segu-
ridad y de que todos ellos están bien
abrochados.
Independientemente de la plaza del
vehículo, abróchese siempre el cin-
turón de seguridad, incluso para tra-
yectos cortos.
No invierta las correas de cinturón,
ya que si no, éstas no cumplirían
completamente su función.
Los cinturones de seguridad están
equipados con un carrete que per-
mite que la longitud de la correa se
ajuste automáticamente a la morfo-
logía del pasajero. El cinturón se re-
coge automáticamente cuando no se
utiliza.
Antes y después de su uso, asegú-
rese de que el cinturón está correc-
tamente enrollado.
La parte baja de la correa debe estar
colocada lo más abajo posible sobre
la pelvis.
La parte alta debe pasar por el hueco
del hombro.
Los carretes están equipados con un
dispositivo de bloqueo automático si
se produce una colisión, una frena-
da de urgencia o en caso de vuelco
del vehículo. Puede desbloquear el
dispositivo tirando con firmeza de la
correa y soltándola para que ésta se
enrolle ligeramente. Para ser eficaz, un cinturón de segu-
ridad:


- debe estar tensado lo más cerca
posible del cuerpo;

- debe colocarse tirando por delante
del cuerpo con un movimiento re-
gular, comprobando que no quede
torcido;

- debe sujetar a una sola persona;

- no debe presentar cortes ni estar
deshilachado;

- no debe transformarse ni modifi-
carse para no alterar su eficacia.
Debido a las recomendaciones de
seguridad vigentes, para realizar
cualquier intervención en el vehículo,
acuda a un taller cualificado que dis-
ponga de la competencia y el material
adecuado; lo que la Red PEUGEOT
puede proporcionarle.
Lleve a revisar periódicamente los
cinturones de seguridad a la Red
PEUGEOT o a un taller cualificado,
en particular, si las correas presen-
tan signos de deterioro.
Limpie las correas del cinturón con
agua y jabón o con un producto lim-
piador textil, a la venta en la Red
PEUGEOT.
Después de abatir o desplazar un
asiento o la banqueta trasera, ase-
gúrese de que el cinturón queda
correctamente colocado y enrollado.
Recomendaciones para los niños
Utilice un asiento para niño adap-
tado si el pasajero tiene menos de
12 años o mide menos de un metro y
cincuenta centímetros.
Nunca utilice el mismo cinturón para
sujetar a varias personas.
Nunca lleve a un niño en sus rodillas.

En caso de choque

En función del tipo y de la impor-
tancia del impacto
, el dispositivo
pirotécnico se activa antes del des-
pliegue de los airbags y con inde-
pendencia de ellos. La activación de
los pretensores va acompañada de
un ligero desprendimiento de humo
inofensivo y de un ruido, debidos a
la activación de la carga pirotécnica
integrada en el sistema.
En cualquier caso, el testigo de air-
bag se enciende.
Después de sufrir una colisión, lleve
el vehículo a la Red PEUGEOT o a
un taller cualificado para revisar y, en
su caso, sustituir el sistema de los
cinturones de seguridad.

SE
G
137
AIRBAGS
La activación del o de los air-
bags va acompañada de un
ligero desprendimiento de
humo y de un ruido, debido a la ac-
tivación de la carga pirotécnica inte-
grada en el sistema.
Este humo no es nocivo, pero puede
ser irritante para las personas sen-
sibles.
El ruido de la detonación puede oca-
sionar una ligera disminución de la
capacidad auditiva durante un breve
lapso de tiempo.

Airbags frontales


Despliegue
Estos airbags se disparan simultánea-
mente, salvo si el airbag frontal del
acompañante está neutralizado, en
caso de choque frontal violento en toda
o parte de la zona de impacto frontal A
,
en el eje longitudinal del vehículo, en un
plano horizontal y en sentido de delante
hacia atrás del vehículo.
El airbag frontal se interpone entre el
tórax y la cabeza del ocupante del ve-
hículo y el volante, en el lado del con-
ductor, o el salpicadero, en el lado del
acompañante, para amortiguar su pro-
yección hacia adelante.
Zonas de detección de choque


A.
Zona de impacto frontal

B.
Zona de impacto lateral

Los airbags no funcionan
con el contacto cortado.

Este equipamiento sólo se
despliega una vez. Si se produce un
segundo choque (durante el mismo
accidente o en otro), el airbag no se
disparará.
Sistema diseñado para optimizar la se-
guridad de los ocupantes (excepto del
pasajero trasero central) en caso de
colisiones violentas. Los airbags com-
pletan la acción de los cinturones de
seguridad equipados con limitador de
esfuerzo (excepto para el pasajero tra-
sero central).
Los detectores electrónicos registran y
analizan los choques frontales y latera-
les producidos en las zonas de detec-
ción de impacto:


- En caso de choque violento, los air-
bags se despliegan instantáneamen-
te y contribuyen a una mayor protec-
ción de los ocupantes del vehículo
(excepto al pasajero trasero central).
Inmediatamente después del choque,
los airbags se desinflan rápidamente
para no obstaculizar la visibilidad o la
posible salida de los ocupantes.

- En caso de choque poco violento,
de impacto en la parte trasera y en
determinadas condiciones de vuel-
co, los airbags no se desplegarán.
En estas situaciones, el cinturón de
seguridad es el único que contribu-
ye a garantizar su protección.
Sistema que protege, en caso de cho-
que frontal violento, al conductor y al
acompañante para limitar los riesgos
de traumatismo craneal y torácico.
El del conductor está integrado en el
centro del volante y el del acompa-
ñante, en el salpicadero, encima de la
guantera.

SE
G
138

Si al menos uno de los dos
testigos de airbag se encien-
de de forma permanente, no
instale el asiento infantil en la plaza
del acompañante.
Lleve el vehículo a la red PEUGEOT
o a un taller cualificado para proce-
der a la revisión del sistema.

Anomalía de funcionamiento
Si estos testigos se
encienden o parpa-
dean, acompañados
de una señal sonora y
un mensaje en la pan-
talla, consulte en la red PEUGEOT o en
un taller cualificado para proceder a la
revisión del sistema. Los airbags po-
drían no dispararse en caso de choque
violento.

Reactivación
En cuanto retire la silla infantil, ponga el
mando en posición "ON"
para reactivar
el airbag y garantizar ahí, la seguridad
del acompañante en caso de choque.

Al poner el contacto, este tes-
tigo se enciende en la panta-
lla de los testigos de cinturón
y de airbag frontal del acom-
pañante durante aproximada-
mente un minuto, si el airbag
frontal del acompañante está
activado.
Para garantizar la seguridad
del niño, neutralice impera-
tivamente el airbag frontal
del acompañante cuando instale un
asiento infantil "de espaldas al sen-
tido de la marcha" en el asiento del
acompañante.
De lo contrario, el niño correría el ries-
go de sufrir lesiones graves, e incluso
la muerte, si se desplegase el airbag.
En función de la versión,
este testigo se enciende en
el cuadro de a bordo y/o en
la pantalla de los testigos de
cinturón y de airbag frontal del
acompañante, al poner el contacto y
permanece encendido durante toda la
neutralización.
Neutralización
Sólo es posible neutralizar el airbag
frontal del acompañante:


)
Con el contacto cortado
, introduz-
ca la llave en el mando de neutrali-
zación del airbag del acompañante.

)
Gírela hasta la posición "OFF"
.

)
A continuación, retírela mantenien-
do esa posición.

SE
G
139
Airbags laterales
Sistema que protege, en caso de cho-
que lateral violento, al conductor y al
pasajero delantero a fin de limitar los
riesgos de traumatismos en el tórax.
Cada airbag lateral está integrado en la
parte delantera, en la armadura del res-
paldo del asiento, del lado de la puerta.

Activación
Se activan unilateralmente en caso de
choque lateral violento aplicado en toda
o parte de la zona de impacto lateral B
,
produciéndose perpendicularmente en
el eje longitudinal del vehículo en un
plano horizontal y en sentido desde el
exterior hacia el interior del vehículo.




Airbags de cortina

Sistema que protege al conductor y a
los pasajeros (excepto al pasajero tra-
sero central) en caso de choque lateral
violento, limitando el riesgo de trauma-
tismo en el lateral de la cabeza.
Los airbags de cortina están integrados
en los montantes y en la parte superior
del habitáculo.
Activación
Se dispara junto con los airbags latera-
les correspondientes en caso de cho-
que lateral violento en toda o parte de
la zona de impacto lateral B
, perpendi-
cular al eje longitudinal del vehículo, en
un plano horizontal y en sentido desde
el exterior hacia el interior del vehículo.
El airbag de cortina se interpone entre
el ocupante delantero o trasero del ve-
hículo y las lunas.

Zonas de detección de choque


A.
Zona de impacto frontal.

B.
Zona de impacto lateral.

El airbag lateral se interpone entre el
ocupante delantero del vehículo y el
panel de puerta correspondiente.
Si este testigo se enciende en
el cuadro de a bordo, acom-
pañado de una señal sonora
y un mensaje en la pantalla,
consulte en la red PEUGEOT
o en un taller cualificado para proceder
a la revisión del sistema. Los airbags
podrían no dispararse en caso de cho-
que violento.

Anomalía de funcionamiento

En caso de choque o golpe li-
gero en el lateral del vehículo
o en caso de vuelco, el airbag
podría no dispararse.
En colisiones traseras o frontales, el
airbag no se disparará.

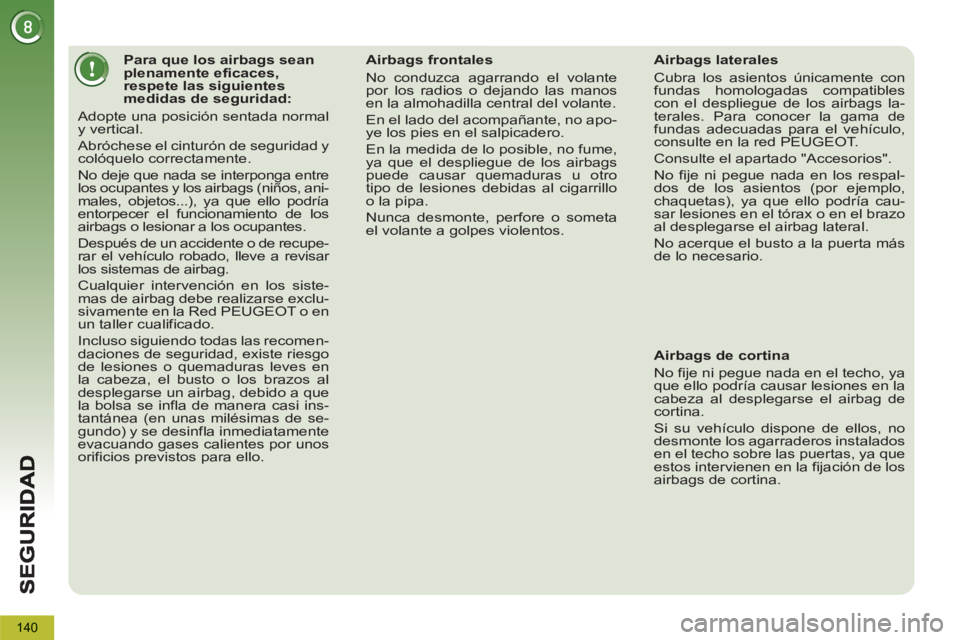

140













Para que los airbags sean
plenamente eficaces,
respete las siguientes
medidas de seguridad:
Adopte una posición sentada normal
y vertical.
Abróchese el cinturón de seguridad y
colóquelo correctamente.
No deje que nada se interponga entre
los ocupantes y los airbags (niños, ani-
males, objetos...), ya que ello podría
entorpecer el funcionamiento de los
airbags o lesionar a los ocupantes.
Después de un accidente o de recupe-
rar el vehículo robado, lleve a revisar
los sistemas de airbag.
Cualquier intervención en los siste-
mas de airbag debe realizarse exclu-
sivamente en la Red PEUGEOT o en
un taller cualificado.
Incluso siguiendo todas las recomen-
daciones de seguridad, existe riesgo
de lesiones o quemaduras leves en
la cabeza, el busto o los brazos al
desplegarse un airbag, debido a que
la bolsa se infla de manera casi ins-
tantánea (en unas milésimas de se-
gundo) y se desinfla inmediatamente
evacuando gases calientes por unos
orificios previstos para ello.
Airbags frontales
No conduzca agarrando el volante
por los radios o dejando las manos
en la almohadilla central del volante.
En el lado del acompañante, no apo-
ye los pies en el salpicadero.
En la medida de lo posible, no fume,
ya que el despliegue de los airbags
puede causar quemaduras u otro
tipo de lesiones debidas al cigarrillo
o la pipa.
Nunca desmonte, perfore o someta
el volante a golpes violentos.


Airbags laterales
Cubra los asientos únicamente con
fundas homologadas compatibles
con el despliegue de los airbags la-
terales. Para conocer la gama de
fundas adecuadas para el vehículo,
consulte en la red PEUGEOT.
Consulte el apartado "Accesorios".
No fije ni pegue nada en los respal-
dos de los asientos (por ejemplo,
chaquetas), ya que ello podría cau-
sar lesiones en el tórax o en el brazo
al desplegarse el airbag lateral.
No acerque el busto a la puerta más
de lo necesario.



Airbags de cortina
No fije ni pegue nada en el techo, ya
que ello podría causar lesiones en la
cabeza al desplegarse el airbag de
cortina.
Si su vehículo dispone de ellos, no
desmonte los agarraderos instalados
en el techo sobre las puertas, ya que
estos intervienen en la fijación de los
airbags de cortina.

CO
141

El freno de estacionamiento eléctrico
combina dos modos de funcionamiento:


- Tensado/Destensado automático

Se tensa automáticamente al parar
el motor y se destensa automática-
mente al poner en movimiento el
vehículo (modos activados por de-
fecto).

- Tensado/Destensado manual

El tensado/destensado manual del
freno de estacionamiento se efec-
túa tirando del mando A
.
ELÉCTRICO



Se aconseja desactivarlo con
mucho frío (helada) y en caso
de remolcado (avería, cara-
vana...). Consulte el apartado
"Destensado manual".

Programación del modo
Según el destino del vehículo, el ten-
sado automático al parar el motor y el
destensado automático al poner en mo-
vimiento el vehículo pueden estar des-
activados.
Si este testigo se enciende en
el cuadro de a bordo, el modo
automático está desactivado. La activación/desactiva-
ción de esta función se rea-
liza en la red PEUGEOT o
en un taller cualificado.
Si esta función está desactivada, el ten-
sado o destensado del freno de esta-
cionamiento se efectúa manualmente.
Al abrir la puerta del conductor, suena
una señal y aparece un mensaje si el
freno no está accionado.

Nunca deje objetos (como un
paquete de cigarrillos, un telé-
fono, ...) detrás de la palanca
de mando del freno eléctrico.

CO
142
Con el vehículo parado, para accionar el fre-
no de estacionamiento, tanto con el motor
en marcha como parado, tire
del mando A
.

El tensado del freno de estacionamien-
to se indica mediante:


- el encendido del testigo de
frenada y del testigo P
en el
mando A
,

- el mensaje "Freno de esta-
cionamiento accionado".
Al abrir la puerta del conductor con el mo-
tor en marcha, suena una señal y aparece
un mensaje si el freno de estacionamiento
no está accionado, excepto si con una caja
de velocidades automática, la palanca de
cambios está en posición P
(Park).
Destensado manual

Con el contacto puesto o el motor en
funcionamiento, para soltar el freno de
estacionamiento, pise
el pedal del fre-
no
o del acelerador, tire
del mando A
y
luego suéltelo
.
El destensado completo del freno de
estacionamiento se indica mediante:


- el apagado del testigo de
frenada y del testigo P
en el
mando A
,

- el mensaje "Freno de esta-
cionamiento destensado".
Si tira del mando A
sin pisar el
pedal del freno, el freno de es-
tacionamiento no se destensa-
rá y se encenderá un testigo en
el cuadro de a bordo.

Tensado manual

Tensado máximo

Si es necesario, puede efectuar un
tensado máximo
del freno de estacio-
namiento, tirando de manera prolon-
gada
del mando A
hasta que aparezca
el mensaje "Freno de estacionamiento
accionado" y suene una señal.

En caso de remolcado, de
vehículo cargado o de esta-
cionamiento en una pendien-
te pronunciada, efectúe un tensado
máximo, gire las ruedas hacia la ace-
ra e introduzca una velocidad para
estacionar.
Después de un tensado máximo, el
tiempo de destensado es más largo.




Antes de salir del vehículo, verifique
que el testigo del freno de estacio-
namiento esté encendido de mane-
ra fija en el cuadro de a bordo.



El tensado máximo es indispensable:



- arrastrando una caravana o un re-
molque, cuando las funciones auto-
máticas están activadas y efectúa
un tensado manual,

- cuando las condiciones de pendien-
te son susceptibles de variar duran-
te el estacionamiento (por ejemplo:
transporte en barco, en camión, re-
molcado).
