2013 Peugeot 308 SW BL Omistajan käsikirja (in Finnish)

8
143
TURVALLISUUS

Lukituksen avaaminen


)
Paina lukon punaista painiketta.

)
Annan turvavyön kelautua hitaasti.

)
Kun kyseessä on sivupaikan tur-
vavyö, nosta selkänojan yläosassa
olevaa pidikettä, jotta solki ei kolhi
sivuverhoilua.

Turvavyön aukeamisen merkkivalo
Tämä merkkivalo syttyy joko
mittaristossa tai turvavyön ja
etumatkustajan etuturvatyynyn
merkkivalojen näytössä, kun
yksi tai useampi takamatkustajista avaa
turvavyönsä.
Kun auton nopeus saavuttaa noin
20 km/h, tämä merkkivalo vilkkuu ja
samalla kuuluu voimistuva äänimerk-
ki noin kahden minuutin ajan. Kahden
minuutin kuluttua tämä merkkivalo jää
palamaan, kunnes yksi tai useampi ta-
kamatkustajista on lukinnut turvavyön.

1.
Turvavyö lukitsematta takana

4.
Oikean takaturvavyön merkkivalo

5.
Keskimmäisen takaturvavyön merk-
kivalo

6.
Vasemman takaturvavyön merkkivalo
Turvavyön aukeamisen
merkkivalojen näyttö
Jos turvavyö ei ole kiinnitetty, kun sy-
tytysvirta kytketään, kun moottori on
käynnissä tai kun ajoneuvo liikkuu alle
20 km/h:n nopeudella, vastaavat merk-
kivalot 4
, 5
ja 6
syttyvät ja palavat noin
30 sekuntia punaisena.
Kun auto liikkuu yli 20 km/h:n nopeu-
della ja takamatkustaja avaa turvavyön,
vastaava merkkivalo 4
, 5
tai 6
syttyy ja
palaa punaisena. Samalla kuuluu merk-
kiääni ja monitoiminäyttöön tulee viesti.











2. istuinrivin turvavyöt

Kaikilla takapaikoilla on kol-
mipisteturvavyö, jossa on
voimanrajoitin. Takasivupaikkojen turva-
vöissä on lisäksi pyrotekninen esikiristin.

Lukitseminen


)
Vedä hihnasta ja aseta solki lukkoon.

)
Tarkista lukitus vetämällä hihnasta.

8
144
TURVALLISUUS

2. istuinrivin
keskipaikan turvavyö

Kiinnittäminen paikalleen
Irrottaminen


)
Paina ensin lukon B
ja tämän jäl-
keen lukon A
punaista painiketta.

)
Anna hihnan kelautua hitaasti ja
aseta salpa B
ja tämän jälkeen sal-
pa A
katon kiinnityspisteeseen.



3. istuinrivin turvavyöt


Kiinnittäminen


)
Vedä turvavyötä ja työnnä salpa C

lukkoon tavaratilan sivupaneelin
puolella.

)

Työnnä salpa D
toisen puolen lukkoon.

)
Tarkista kummankin salvan lukitus
vetämällä hihnasta.


)
Vedä vyötä ja työnnä salpa A
va-
sempaan lukkoon.

)
Työnnä salpa B
oikeaan lukkoon.

)
Tarkista jokaisen lukon lukitus vetä-
mällä turvavyöstä.

3. istuinrivin turvavyöt on kiinnitetty ta-
kapylväiden kulmiin ja kattoon. Käytä aina takasivupaikkojen tur-
vavöitä keskelle siirretyillä 2. istuin-
rivin sivuistuimilla.

Irrottaminen


)
Paina ensin lukon D
ja tämän jäl-
keen lukon C
punaista painiketta.

)
Anna hihnan kelautua hitaasti ja
aseta salpa D
ja tämän jälkeen sal-
pa C
katon kiinnityspisteeseen.

2. istuinrivin keskipaikan turvavyö on
kiinnitetty kattoon vasemmalle taakse.
3. istuinrivin (SW, jossa on erilliset
istuimet takana) turvavyöissä ei ole
avauksen tunnistinta.

8

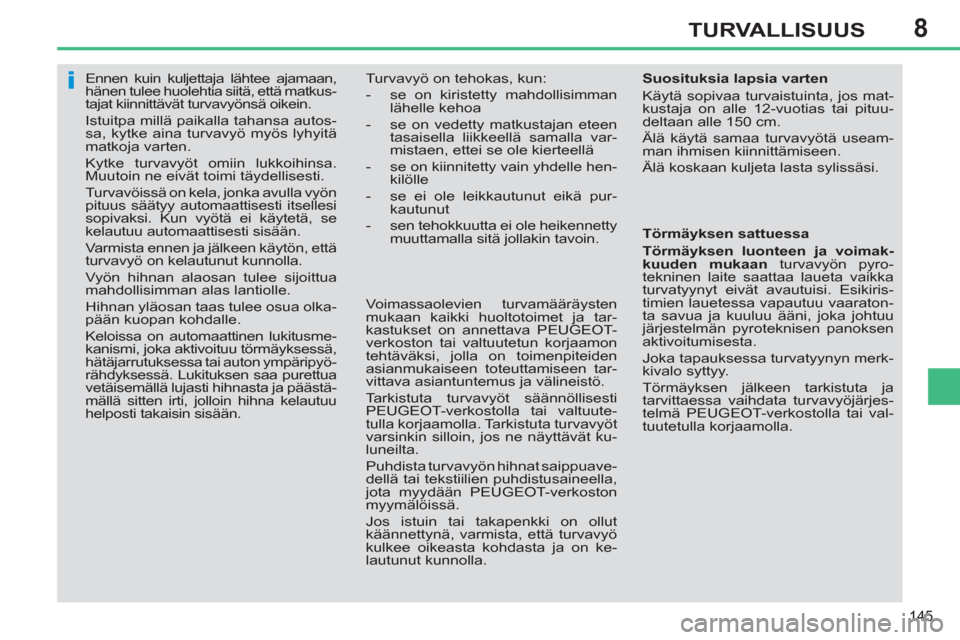

145
TURVALLISUUS





Ennen kuin kuljettaja lähtee ajamaan,
hänen tulee huolehtia siitä, että matkus-
tajat kiinnittävät turvavyönsä oikein.
Istuitpa millä paikalla tahansa autos-
sa, kytke aina turvavyö myös lyhyitä
matkoja varten.
Kytke turvavyöt omiin lukkoihinsa.
Muutoin ne eivät toimi täydellisesti.
Turvavöissä on kela, jonka avulla vyön
pituus säätyy automaattisesti itsellesi
sopivaksi. Kun vyötä ei käytetä, se
kelautuu automaattisesti sisään.
Varmista ennen ja jälkeen käytön, että
turvavyö on kelautunut kunnolla.
Vyön hihnan alaosan tulee sijoittua
mahdollisimman alas lantiolle.
Hihnan yläosan taas tulee osua olka-
pään kuopan kohdalle.
Keloissa on automaattinen lukitusme-
kanismi, joka aktivoituu törmäyksessä,
hätäjarrutuksessa tai auton ympäripyö-
rähdyksessä. Lukituksen saa purettua
vetäisemällä lujasti hihnasta ja päästä-
mällä sitten irti, jolloin hihna kelautuu
helposti takaisin sisään. Turvavyö on tehokas, kun:


- se on kiristetty mahdollisimman
lähelle kehoa

- se on vedetty matkustajan eteen
tasaisella liikkeellä samalla var-
mistaen, ettei se ole kierteellä

- se on kiinnitetty vain yhdelle hen-
kilölle

- se ei ole leikkautunut eikä pur-
kautunut

- sen tehokkuutta ei ole heikennetty
muuttamalla sitä jollakin tavoin.
Voimassaolevien turvamääräysten
mukaan kaikki huoltotoimet ja tar-
kastukset on annettava PEUGEOT-
verkoston tai valtuutetun korjaamon
tehtäväksi, jolla on toimenpiteiden
asianmukaiseen toteuttamiseen tar-
vittava asiantuntemus ja välineistö.
Tarkistuta turvavyöt säännöllisesti
PEUGEOT-verkostolla tai valtuute-
tulla korjaamolla. Tarkistuta turvavyöt
varsinkin silloin, jos ne näyttävät ku-
luneilta.
Puhdista turvavyön hihnat saippuave-
dellä tai tekstiilien puhdistusaineella,
jota myydään PEUGEOT-verkoston
myymälöissä.
Jos istuin tai takapenkki on ollut
käännettynä, varmista, että turvavyö
kulkee oikeasta kohdasta ja on ke-
lautunut kunnolla.
Suosituksia lapsia varten
Käytä sopivaa turvaistuinta, jos mat-
kustaja on alle 12-vuotias tai pituu-
deltaan alle 150 cm.
Älä käytä samaa turvavyötä useam-
man ihmisen kiinnittämiseen.
Älä koskaan kuljeta lasta sylissäsi.

Törmäyksen sattuessa

Törmäyksen luonteen ja voimak-
kuuden mukaan
turvavyön pyro-
tekninen laite saattaa laueta vaikka
turvatyynyt eivät avautuisi. Esikiris-
timien lauetessa vapautuu vaaraton-
ta savua ja kuuluu ääni, joka johtuu
järjestelmän pyroteknisen panoksen
aktivoitumisesta.
Joka tapauksessa turvatyynyn merk-
kivalo syttyy.
Törmäyksen jälkeen tarkistuta ja
tarvittaessa vaihdata turvavyöjärjes-
telmä PEUGEOT-verkostolla tai val-
tuutetulla korjaamolla.

8
146
TURVALLISUUS
TURVATYYNYT

Kun turvatyynyt laukeavat, niistä
purkautuu hieman vaaratonta sa-
vua ja kuuluu ääni, joka johtuu jär-
jestelmän pyroteknisen panoksen
aktivoitumisesta.
Savu ei ole haitallista, mutta voi aihe-
uttaa ärsytysoireita herkille ihmisille.
Pamahdus voi aiheuttaa kuulon
hetkellisen heikentymisen.
















Etuturvatyynyt

Järjestelmä, joka suojelee voimak-
kaassa etutörmäyksessä kuljettajaa ja
etumatkustajaa sekä rajoittaa pään ja
rintakehän vammautumisen riskiä.
Kuljettajan turvatyyny sijaitsee ohjaus-
pyörän keskiössä ja etumatkustajan tur-
vatyyny kojelaudassa hansikaslokeron
yläpuolella.

Turvatyynyjen aktivointi
Mikäli etumatkustajan turvatyynyn toimin-
taa ei ole estetty, turvatyynyt laukeavat
samanaikaisesti voimakkaassa etutörmä-
yksessä, joka kohdistuu kokonaan tai osit-
tain etutörmäysalueelle A
vaakatasossa
olevan auton pitkittäisakselin suuntaisesti
edestä taaksepäin.
Etuturvatyyny aukeaa etumatkustajan
pään sekä rintakehän alueen ja kojelau-
dan väliin, kuljettajan puolella pään sekä
rintakehän alueen ja ohjauspyörän väliin ja
vaimentaa kehon iskeytymistä eteenpäin.
Törmäyksen tunnistusalueet


A.
Etutörmäysalue

B.
Sivutörmäysalue

Turvatyynyt eivät toimi, kun virta
on katkaistu.

Tämä varuste on törmäyskohtainen,
se laukeaa vain kerran. Turvatyyny
ei laukea toisessa törmäyksessä
(samassa onnettomuudessa tai toi-
sessa onnettomuudessa).
Turvatyynyt on suunniteltu matkustaji-
en (paitsi takapenkin keskimatkustajan)
turvallisuuden optimoimiseksi rajuis-
sa törmäyksissä. Ne täydentävät voi-
manrajoittimella varustettuja turvavöitä
(paitsi takapenkin keskimatkustajaa).
Törmäystilanteessa elektroniset tör-
mäysanturit havaitsevat ja analysoivat
törmäyksen havainnointialueille kohdis-
tuneet etu- ja sivutörmäykset:


- Turvatyynyt täyttyvät hetkessä ja
suojaavat siten auton matkustajia
(paitsi takapenkin keskimatkustajaa)
rajuissa törmäyksissä. Välittömäs-
ti törmäyksen jälkeen turvatyynyt
tyhjentyvät nopeasti, jotta näkyvyys
ei estyisi ja matkustajat pääsisivät
poistumaan autosta.

- Turvatyynyt eivät täyty lievemmis-
sä törmäyksissä, takatörmäyksissä
ja tietynlaisissa ympäripyörähdyk-
sissä, vaan pelkkä turvavyö riittää
takaamaan parhaan mahdollisen
suojan näissä tilanteissa.

8
147
TURVALLISUUS
Jos vähintään toinen turvatyynyjen
merkkivaloista palaa jatkuvasti, älä
asenna lastenistuinta etumatkusta-
jan paikalle.
Ota yhteys PEUGEOT-verkostoon
tai valtuutettuun korjaamoon.


Toimintahäiriö

Jos oheinen merkkivalo mittaristos-
sa on syttynyt, varoitusmerkkiääni
kuuluu ja näytössä näkyy viesti,
vie auto PEUGEOT-verkostolle tai
valtuutettuun korjaamoon turvatyynyjärjes-
telmän tarkistusta varten. Turvatyynyt saat-
tavat olla laukeamatta edes voimakkaassa
törmäyksessä.






Polviturvatyyny *

Polviturvatyyny suojaa edestä tulevissa
voimakkaissa törmäyksissä kuljettajan
polvia.
Polviturvatyyny on asennettu kojelau-
taan ohjauspylvään alle.

Turvatyynyn aktivointi
Polviturvatyyny laukeaa samanaikai-
sesti etuturvatyynyjen kanssa.

Uudelleenaktivointi
Heti, kun lastenistuin poistetaan etuis-
tuimelta, käännä kytkin asentoon ON
.
Tällöin turvatyyny aktivoituu jälleen ja
suojaa etumatkustajaa törmäystilan-
teessa.
Kun sytytysvirta on kytketty,
tämä merkkivalo syttyy etumat-
kustajan turvavyön ja etuturva-
tyynyn merkkivalojen näytössä
noin minuutiksi, jos etumatkustajan etu-
turvatyyny on aktivoitu. Etumatkustajan etuturvatyyny on
ehdottomasti kytkettävä pois toi-
minnasta, jos lasten turvaistuin
kiinnitetään etuistuimelle selkä me-
nosuuntaan.
Jos näin ei tehdä, lapsi voi saa-
da vakavia vammoja tai menettää
henkensä turvatyynyn lauetessa.
Tämä merkkivalo syttyy auto-
mallin mukaan mittaristossa
ja/tai etumatkustajan turvavyön
ja etuturvatyynyn merkkivalojen
näytössä, kun sytytysvirta on kytketty,
ja palaa niin kauan kuin turvatyynyn toi-
minta on estetty. Jos tämä merkkivalo vilkkuu
mittaristossa ja/tai etumatkusta-
jan turvavyön ja etuturvatyynyn
merkkivalojen näytössä, ota yh-
teys PEUGEOT-verkostoon tai valtuutet-
tuun korjaamoon. On mahdollista, että
etumatkustajan etuturvatyyny ei laukea
edes voimakkaassa törmäyksessä.
Toiminnanesto
Vain matkustajan etuturvatyyny voidaan
poistaa toiminnasta:


)
kun sytytysvirta on katkaistu
,
työnnä virta-avain matkustajan tur-
vatyynyn toiminnaneston kytkimeen

)
käännä se asentoon OFF


)
vedä avain sitten ulos tässä asen-
nossa.

*
Kohdemaan mukaan.

8
148
TURVALLISUUS






Sivuturvatyynyt

Järjestelmä suojaa voimakkaassa sivu-
törmäyksessä kuljettajaa ja matkustajia
(lukuunottamatta keskellä olevaa taka-
matkustajaa) ja vähentää näin rintake-
hän vammoja.
Sivuturvatyynyt on sijoitettu seuraavasti:


- edessä istuimen selkänojan run-
koon oven puolelle

- takana sivuverhoiluun (ei SW-mal-
lissa).

Laukeaminen
Turvatyynyt laukeavat törmäyksen puo-
lella voimakkaassa sivutörmäykses-
sä, joka kohdistuu joko kokonaan tai
osittain sivutörmäysalueeseen B
, kun
törmäys osuu kohtisuorassa ja vaaka-
tasossa auton pituusakselin suunnassa
ulkopuolelta sisäpuolelle.






Verhoturvatyynyt

Järjestelmä suojaa voimakkaassa sivu-
törmäyksessä kuljettajaa ja matkustajia
(lukuunottamatta takana keskellä ole-
vaa matkustajaa) ja rajoittaa näin pään
alueelle kohdistuvia vammoja.
Verhotyynyt on sijoitettu ikkunapylväi-
siin ja matkustamon yläosaan.
Toimintahäiriö
Laukeaminen
Verhoturvatyyny laukeaa samanaikai-
sesti vastaavien sivuturvatyynyjen kans-
sa voimakkaassa sivutörmäyksessä,
joka kohdistuu kokonaan tai osittain si-
vutörmäysalueelle B
kohtisuoraan ja
vaakatasossa auton pituusakselin suh-
teen, ja auton ulkopuolelta sisäpuolelle.
Verhoturvatyyny asettuu etu- tai taka-
matkustajan ja ikkunoiden väliin.
Lievissä törmäyksissä tai kolhaisuis-
sa tai auton kääntyessä ympäri tur-
vatyyny saattaa olla laukeamatta.
Myöskään taka- tai etutörmäykses-
sä turvatyyny ei laukea.

Törmäyksen tunnistusalueet


A.
Etutörmäysalue.

B.
Sivutörmäysalue

Jos tämä merkkivalo syttyy mit-
taristossa ja samalla kuuluu
merkkiääni sekä näytölle tulee
viesti, ota yhteys PEUGEOT-
verkostoon tai valtuutettuun korjaamoon
järjestelmän tarkistusta varten, sillä on
mahdollista, että turvatyynyt eivät laukea
enää edes voimakkaassa törmäyksessä. Sivuturvatyyny asettuu etumatkustajan
tai takamatkustajan ja vastaavan ovile-
vyn väliin.

8

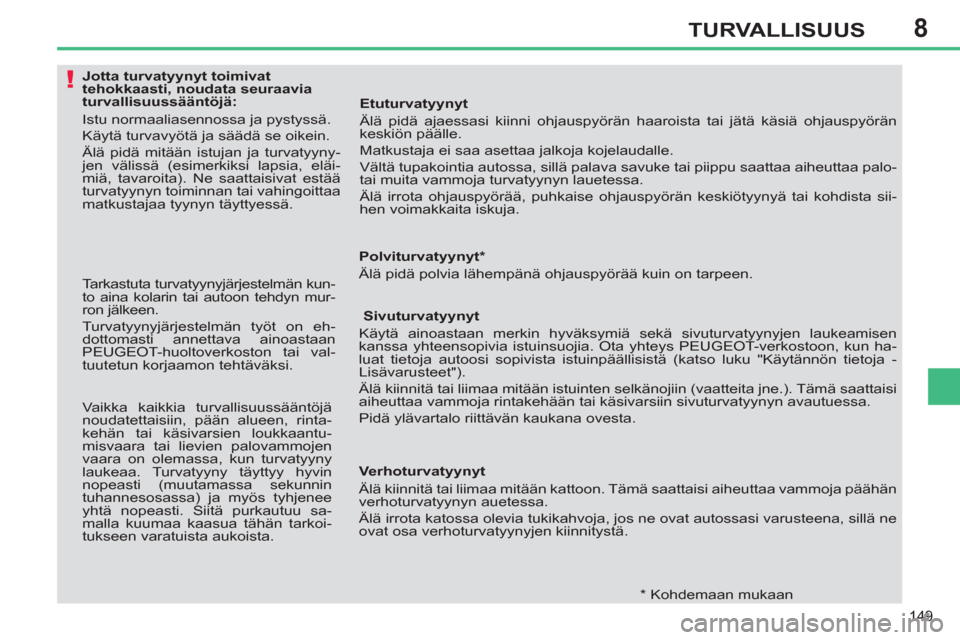

149
TURVALLISUUS













Jotta turvatyynyt toimivat
tehokkaasti, noudata seuraavia
turvallisuussääntöjä:
Istu normaaliasennossa ja pystyssä.
Käytä turvavyötä ja säädä se oikein.
Älä pidä mitään istujan ja turvatyyny-
jen välissä (esimerkiksi lapsia, eläi-
miä, tavaroita). Ne saattaisivat estää
turvatyynyn toiminnan tai vahingoittaa
matkustajaa tyynyn täyttyessä.

*
Kohdemaan mukaan






Polviturvatyynyt *
Älä pidä polvia lähempänä ohjauspyörää kuin on tarpeen.



Sivuturvatyynyt
Käytä ainoastaan merkin hyväksymiä sekä sivuturvatyynyjen laukeamisen
kanssa yhteensopivia istuinsuojia. Ota yhteys PEUGEOT-verkostoon, kun ha-
luat tietoja autoosi sopivista istuinpäällisistä (katso luku "Käytännön tietoja -
Lisävarusteet").
Älä kiinnitä tai liimaa mitään istuinten selkänojiin (vaatteita jne.). Tämä saattaisi
aiheuttaa vammoja rintakehään tai käsivarsiin sivuturvatyynyn avautuessa.
Pidä ylävartalo riittävän kaukana ovesta.

Verhoturvatyynyt
Älä kiinnitä tai liimaa mitään kattoon. Tämä saattaisi aiheuttaa vammoja päähän
verhoturvatyynyn auetessa.
Älä irrota katossa olevia tukikahvoja, jos ne ovat autossasi varusteena, sillä ne
ovat osa verhoturvatyynyjen kiinnitystä.
Tarkastuta turvatyynyjärjestelmän kun-
to aina kolarin tai autoon tehdyn mur-
ron jälkeen.
Turvatyynyjärjestelmän työt on eh-
dottomasti annettava ainoastaan
PEUGEOT-huoltoverkoston tai val-
tuutetun korjaamon tehtäväksi.
Vaikka kaikkia turvallisuussääntöjä
noudatettaisiin, pään alueen, rinta-
kehän tai käsivarsien loukkaantu-
misvaara tai lievien palovammojen
vaara on olemassa, kun turvatyyny
laukeaa. Turvatyyny täyttyy hyvin
nopeasti (muutamassa sekunnin
tuhannesosassa) ja myös tyhjenee
yhtä nopeasti. Siitä purkautuu sa-
malla kuumaa kaasua tähän tarkoi-
tukseen varatuista aukoista.
Etuturvatyynyt
Älä pidä ajaessasi kiinni ohjauspyörän haaroista tai jätä käsiä ohjauspyörän
keskiön päälle.
Matkustaja ei saa asettaa jalkoja kojelaudalle.
Vältä tupakointia autossa, sillä palava savuke tai piippu saattaa aiheuttaa palo-
tai muita vammoja turvatyynyn lauetessa.
Älä irrota ohjauspyörää, puhkaise ohjauspyörän keskiötyynyä tai kohdista sii-
hen voimakkaita iskuja.

9
150
AJAMINEN
Kun pysäköit rinteeseen, käännä
pyörät niin, että ne ovat jalkakäytä-
vää vasten, kiristä seisontajarru ja
kytke vaihde päälle.
SEISONTAJARRU


Lukitseminen


)
Kiristä seisontajarrun vipu mahdol-
lisimman tiukkaan, jotta auto pysyy
paikallaan.

Jos auton liikkuessa seisonta-
jarrun merkkivalo ja STOP
-va-
roitusvalo syttyvät yhtä aikaa,
ja samalla kuuluu merkkiääni
sekä monitoiminäyttöön tulee viesti,
seisontajarru on yhä kiristetty tai sitä ei
ole vapautettu kunnolla.
Lukituksen avaaminen


)
Vedä kevyesti seisontajarrun vivus-
ta, paina vivun päässä olevaa luki-
tuksen avauspainiketta ja laske vipu
alas.
6-VAIHTEINEN KÄSIVALINTAINEN VAIHTEISTO


Vaihtaminen 5. tai 6. vaihteelle



)
Siirrä vaihteenvalitsin kokonaan oi-
kealle 5. tai 6. vaihteen kytkemiseksi
kunnolla.



Vaihtaminen peruutusvaihteelle



)
Nosta nupin alla olevaa rengasta ja
siirrä vaihteenvalitsinta vasemmalle
ja sitten eteenpäin.
Kytke peruutusvaihde vain auton
ollessa pysähtyneenä ja moottorin
joutokäynnillä.
Turvallisuussyistä ja moottorin
käynnistämisen helpottamiseksi:


- siirrä vaihteenvalitsin aina va-
paalle

- paina kytkinpoljinta.
