2013 Peugeot 308 SW BL Omistajan käsikirja (in Finnish)

2
55
MONITOIMINÄYTÖT

SETUP-valikko


Kielet ja puhetoiminnot
Tässä valikossa voit:


- valita näytön kielen (saksa, englanti,
espanja, ranska, italia, hollanti, puola,
portugali, Brasilian portugali, turkki * )

- valita puheentunnistuksen paramet-
rit (kytkeminen päälle ja pois päältä,
käyttöohjeet, äänen muistiintallen-
nus jne.)

- säätää puhesyntetisaattorin äänen-
voimakkuutta.

Päivämäärä ja kellonaika
Tässä valikossa voit asettaa päivämää-
rän ja kellonajan ja muuttaa päivämäärän
tai kellonajan näyttöä (katso lisätietoja lu-
vun "Audio ja telematiikka" kohdasta).

GPS (GMT) -synkronointiperiaate:


1.
Vahvista "Synchronise with GPS"
valinta, jolloin kellonaika asettuu
GMT-aikaan, myös päivämäärä päi-
vittyy.

2.
4-suuntaisella osoittimella, siirrä koh-
distin tuntien kenttään ja painalla OK
.

3.
Sitten voit asettaa kellonajan säätö-
renkaalla haluamallesi aikavyöhyk-
keelle.
Huomaa, että aikavyöhyke on vaih-
dettava käsin kesä- ja talviaikoihin
siirryttäessä.


Näyttö
Tässä valikossa voit säätää näytön kirk-
kautta, näytön väriä ja kartan väriä (päi-
vä/yö tai automaattinen).

Yksiköt
Tässä valikossa voit valita näyttöyksi-
köt: lämpötila (°C tai °F) ja matka (km
tai mailit).



)
Pääset SETUP
-valikkoon painamal-
la SETUP
-painiketta. Tässä valikos-
sa voit valita seuraavat toiminnot:


- Kielet ja puhetoiminnot

- Päivämäärä ja kellonaika

- Näyttö

- Yksiköt

- Järjestelmän parametrit.

Järjestelmän parametrit
Tässä valikossa voit palauttaa tehdas-
asetukset, katsoa ohjelmistoversion ja
ottaa näyttötekstit käyttöön.

Turvallisuussyistä kuljettajan on
ehdottomasti pysäytettävä auto,
kun hän määrittää monitoiminäy-
tön asetuksia.


*
Kohdemaan mukaan.

2
56
MONITOIMINÄYTÖT
Tämä kuvaruutu avautuu ja sulkeutuu
automaattisesti.
Voit kuitenkin avata ja asettaa sen sopi-
vaan kohtaan käsikytkimillä:


-
avaaminen ja sulkeminen kytkimellä A



- asennon säädöt kytkimellä B
.
Kuvaruutu on myös varustettu puristus-
suojalla.

Kuvaruudun avaaminen


)
Kun kuvaruutu on suljettuna, voit
avata sen painamalla kytkintä A
.
Kuvaruutu aukeaa automaattisesti, kun
sytytysvirta kytketään, audio- ja tele-
matiikkajärjestelmä kytketään päälle,
soitetaan puhelu, annetaan puhekäsky
ja vastaanotetaan STOP-merkkivaloon
liittyvä varoitusviesti.
Kuvaruudun sulkeminen


)
Kun kuvaruutu on avattuna, paina
kytkintä A
. Kuvaruutu taittuu alas.
Kuvaruutu sulkeutuu automaattisesti
noin kolme sekuntia sen jälkeen, kun
sytytysvirta on katkaistu, jos audio- ja
telematiikkajärjestelmä on sammutettu.
Jos haluat, että kuvaruutu avautuu
ja sulkeutuu jatkossa automaatti-
sesti, kun kytket audio- ja telema-
tiikkajärjestelmän päälle tai pois
päältä, älä sulje kuvaruutua, kun
käytät audio- ja telematiikkajärjes-
telmää. Kun kuvaruutu on avattu, voit säätää
sen asentoa monella tavalla:


)
paina kytkimen B
vastaavaa osaa
kääntääksesi kuvaruutua itseesi tai
tuulilasiin päin
tai


)
työnnä tai vedä kuvaruutua varo-
vasti käsin.

Kuvaruudun asennon säätäminen

Puristussuoja
Kun kuvaruutu avataan tai suljetaan ja
se kohtaa esteen, sen liike pysähtyy vä-
littömästi, ja se palaa takaisin muutamia
miillimetrejä.
Kun este on poistettu, käynnistä uudel-
leen haluttu toimenpide.
Kuvaruudun asennon
muistiintallentaminen
Järjestelmän muistissa on neljä esisää-
dettyä asentoa.
Aina, kun kuvaruutu suljetaan, järjes-
telmä tallentaa muistiin sen viimeisen
asennon.
Aina, kun kuvaruutu avataan uudelleen,
järjestelmä siirtää sen esisäädettyyn
asentoon, joka on lähinnä asentoa, joka
oli tallennettu muistiin.
Jos suljet kuvaruudun audio- ja
telematiikkajärjestelmän käytön
aikana, se avautuu uudestaan au-
tomaattisesti soitettaessa puhelu,
annettaessa puhekäsky tai vas-
taanotettaessa STOP-merkkiva-
loon liittyvä varoitusviesti.


















Taittuvan näytön käyttäminen

2
57
MONITOIMINÄYTÖT






Mustavalkonäyttö A



)
Tuulilasinpyyhkimen kytkimen
pääs-
sä olevaa painiketta painamalla saa-
daan ajotietokoneen tiedot peräjälkeen
näyttöön.
Ajotietokoneen antamat tiedot ovat seu-
raavat:

Tietojen näyttö

-
polttoaineen riittoisuus (ajomatka jäljellä olevalla polttoaineella)

- hetkellinen kulutus

- Stop & Go -järjestelmän aikalaskuri

- ajettu matka

- keskikulutus
)
Seuraavalla painalluksella näyttö
palaa normaalitilaan.


- keskinopeus
Nollaaminen


)
Nollaa ajettu matka, keskikulutus ja
keskinopeus painamalla kytkintä yli
kaksi sekuntia.



AJOTIETOKONE


Järjestelmä antaa matkatietoja (jäljel-
lä oleva ajomatka, polttonesteen kulu-
tus…).

2
58
MONITOIMINÄYTÖT

Tietojen näyttäminen


)
Vieritä tietoja mittariston, WIP Com
3D -
järjestelmään yhdistetyn osoit-
timen
nuolilla ylös ja alas.













Mustavalkonäyttö C

Tietojen näyttäminen
mustavalkonäytöllä tai pienellä
keskinäytöllä
Mittariston, mallia 3,
suuri keskinäyttö

Mittariston, mallia 2,
pieni keskinäyttö

Auton varustetason mukaan ajotieto-
koneen tiedot näkyvät monitoiminäy-
töllä tai mittariston keskusnäytöllä.




)
Vieritä tietoja painaltamalla lyhyesti
ja perättäin tätä painiketta.
Jatkuva näyttö (painike "MODE"
WIP
Sound etupaneelissa).
Väliaikainen näyttö erityisessä ikkunassa.

2
59
MONITOIMINÄYTÖT


- Matka 2
, josta ilmoitetaan:


●
ajettu matka

●
keskikulutus

●
keskinopeus.



)
Seuraavalla painalluksella saat tyh-
jän näytön.
Uudella painalluksella pääset nor-
maaliin näyttöön.


- Reittikohtaiset tilannetiedot,
joista näkyvät:


●
polttoaineen riittoisuus
(ajomatka jäljellä olevalla
polttoaineella)

●
hetkellinen kulutus

●
jäljellä oleva ajomatka tai
Stop & Go aikalaskin.



- Matka 1
, josta ilmoitetaan:


●
ajettu matka

●
keskikulutus

●
keskinopeus.

Matkan nollaaminen


)
Kun näytössä on haluttu reitti, paina
lasinpyyhkimien kytkimen päässä
olevaa painiketta yli kahden sekun-
nin ajan.

)
Kun näytössä on haluttu reitti, paina
mittariston WIP Com 3D -säätimen
OK
-painiketta yli kahden sekunnin
ajan.

Mittariston suuri
keskusnäyttö


Matkat 1
ja 2
ovat erillisiä, mutta
niitä käsitellään samalla tavoin.
Matkan 1
avulla voidaan esimerkik-
si seurata päiväkohtaisia lukemia
ja matkan 2
avulla kuukausikohtai-
sia lukuja.
Ajotietokoneella voidaan näyttää:

Mustavalkonäyttö C tai mittariston
pieni keskusnäyttö

2MONITOIMINÄYTÖT






Joitakin määritelmiä
(ajotietokone)
Kun ajettavissa oleva matka on alle 30 km,
näyttöön tulee viivoja. Kun polttoainetta li-
sätään vähintään 5 litraa, ajettavissa oleva
matka lasketaan uudelleen ja se tulee näyt-
töön, kun se on yli 100 km.
Jos kilometrimäärän sijasta näy-
tössä näkyy jatkuvasti viivoja, ota
yhteys PEUGEOT-merkkihuoltoon
tai valtuutettuun korjaamoon. Toiminto tulee näyttöön vasta, kun
ajonopeus on vähintään 30 km/h.
Tämä kilometrilukema saattaa
vaihdella, jos ajotapaa muutetaan
tai tien kunto vaihtuu. Tällöin het-
kellinen kulutus saattaa vaihdella
suuresti.
Ajettavissa oleva matka
(km tai mailia)
Osoittaa kilometrimäärän,
joka vielä voidaan ajaa säili-
össä jäljellä olevalla polttoaineella, sen
mukaan, mikä keskimääräinen kulutus
on ollut viimeksi ajettuina kilometreinä.
Hetkellinen kulutus
(l/100 km tai km/l tai mpg)
Keskimääräinen polttoaineen ku-
lutus muutaman viime sekunnin
aikana.

Keskimääräinen kulutus
(l/100 km tai km/l tai mpg)
Keskimääräinen polttoaineen
kulutus sen jälkeen, kun ajo-
tietokone on viimeksi nollattu.
Ajettu matka
(km tai mailia)
Matka, joka on ajettu sen
jälkeen, kun ajotietokone on
viimeksi nollattu.


Keskinopeus
(km/h tai mph)
Keskimääräinen ajonopeus sen
jälkeen, kun ajotietokone on vii-
meksi nollattu (sytytysvirta kyt-
kettynä).

Jäljellä oleva ajomatka
(km tai mailia)
Matkakohteeseen jäljellä oleva
ajomatka. Navigointijärjestelmä
laskee tämän matkan hetkellisesti, jos
opastustoiminto on aktivoitu, tai kuljet-
taja pyytää sitä.
Jos matkaa ei ilmoiteta, kilometrimää-
rän kohdalle tulee viivoja.








Stop & Go -järjestelmän
aikalaskuri
(minuutit / sekunnit tai tunnit /
minuutit)
Jos autosi on varustettu Stop & Go -jär-
jestelmällä, aikalaskuri laskee yhteen
matkan aikana STOP-tiloihin käytetyn
ajan.
Laskuri nollautuu aina, kun virta kytke-
tään avaimella.

3
61
MUKAVUUS
TUULETUS
Ilman käsittely

Sisääntuleva ilma voi kulkea erilaisia
reittejä sen mukaan, mitä kuljettaja on
valinnut:


- ilman suora tulo matkustamoon (il-
manotto)

- ilman kierto lämmitysjärjestelmän
kautta (lämmitys)

- ilman kierto jäähdytysjärjestelmän
kautta (ilmastointi).
Lämpötilan säätimellä voidaan saavut-
taa haluttu lämpötila sekoittamalla eri
järjestelmistä tulevaa ilmaa. Ilmanjaon säätimellä matkustamoon
voidaan jakaa ilmaa usealla eri ilman-
vaihtosuuttimella.
Puhallusvoimakkuuden säätimellä tuu-
lettimen puhallusnopeutta voidaan lisätä
tai vähentää.

Ilmantulo

Matkustamossa kiertävä ilma on suoda-
tettua ja peräisin joko ulkoa (tuulilasin
alapuolella olevan ilmanottoaukon kaut-
ta) tai auton sisältä (sisäilman kierrätyk-
sestä).


Käyttöpaneeli

Järjestelmän kytkimet on ryhmitelty
keskikonsolin käyttöpaneeliin A
. Mallis-
ta riippuen toiminnot ovat seuraavat:


- haluttu sisälämpötila

- puhallusvoimakkuus

- ilmanjako

- lämmitys ja huurteenpoisto

- ilmastoinnin käsinsäädöt tai auto-
maattisäädöt.



Ilmanjako



1.
Takalasin huurteenpoistosuuttimet

2.
Etusivuikkunoiden huurteenpoisto-
suuttimet

3.
Suljettavat ja suunnattavat sivutuu-
letussuuttimet

4.
Suljettavat ja suunnattavat keskituu-
letussuuttimet

5.
Ilmantulo etujalkatilaan

6.
Suljettavat ja suunnattavat tuuletus-
suuttimet takamatkustajille

7.
Ilmantulo takajalkatilaan.

3
62
MUKAVUUS

Mikäli auton seisottua pitkään suo-
rassa auringonpaisteessa sen si-
sälämpötila on kohonnut, tuuleta
matkustamoa hetken aikaa.
Siirrä ilmapuhalluksen kytkin riit-
tävälle teholle, jotta matkustamon
ilma vaihtuu ja raikastuu.
Ilmastointijärjestelmä ei sisällä
klooria eikä ole vaaraksi otsoniker-

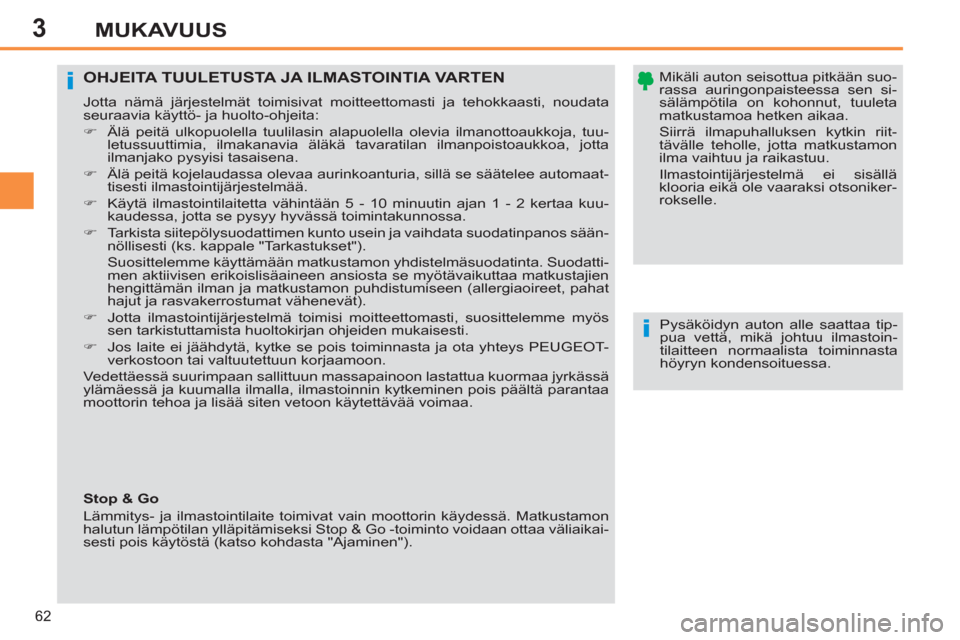

rokselle. OHJEITA TUULETUSTA JA ILMASTOINTIA VARTEN

Jotta nämä järjestelmät toimisivat moitteettomasti ja tehokkaasti, noudata
seuraavia käyttö- ja huolto-ohjeita:


)
Älä peitä ulkopuolella tuulilasin alapuolella olevia ilmanottoaukkoja, tuu-
letussuuttimia, ilmakanavia äläkä tavaratilan ilmanpoistoaukkoa, jotta
ilmanjako pysyisi tasaisena.

)
Älä peitä kojelaudassa olevaa aurinkoanturia, sillä se säätelee automaat-
tisesti ilmastointijärjestelmää.

)
Käytä ilmastointilaitetta vähintään 5 - 10 minuutin ajan 1 - 2 kertaa kuu-
kaudessa, jotta se pysyy hyvässä toimintakunnossa.

)
Tarkista siitepölysuodattimen kunto usein ja vaihdata suodatinpanos sään-
nöllisesti (ks. kappale "Tarkastukset").
Suosittelemme käyttämään matkustamon yhdistelmäsuodatinta. Suodatti-
men aktiivisen erikoislisäaineen ansiosta se myötävaikuttaa matkustajien
hengittämän ilman ja matkustamon puhdistumiseen (allergiaoireet, pahat
hajut ja rasvakerrostumat vähenevät).

)
Jotta ilmastointijärjestelmä toimisi moitteettomasti, suosittelemme myös
sen tarkistuttamista huoltokirjan ohjeiden mukaisesti.

)
Jos laite ei jäähdytä, kytke se pois toiminnasta ja ota yhteys PEUGEOT-
verkostoon tai valtuutettuun korjaamoon.
Vedettäessä suurimpaan sallittuun massapainoon lastattua kuormaa jyrkässä
ylämäessä ja kuumalla ilmalla, ilmastoinnin kytkeminen pois päältä parantaa
moottorin tehoa ja lisää siten vetoon käytettävää voimaa.
Pysäköidyn auton alle saattaa tip-
pua vettä, mikä johtuu ilmastoin-
tilaitteen normaalista toiminnasta
höyryn kondensoituessa.



Stop & Go
Lämmitys- ja ilmastointilaite toimivat vain moottorin käydessä. Matkustamon
halutun lämpötilan ylläpitämiseksi Stop & Go -toiminto voidaan ottaa väliaikai-
sesti pois käytöstä (katso kohdasta "Ajaminen").
