2013 Peugeot 308 SW BL Omistajan käsikirja (in Finnish)

4
87

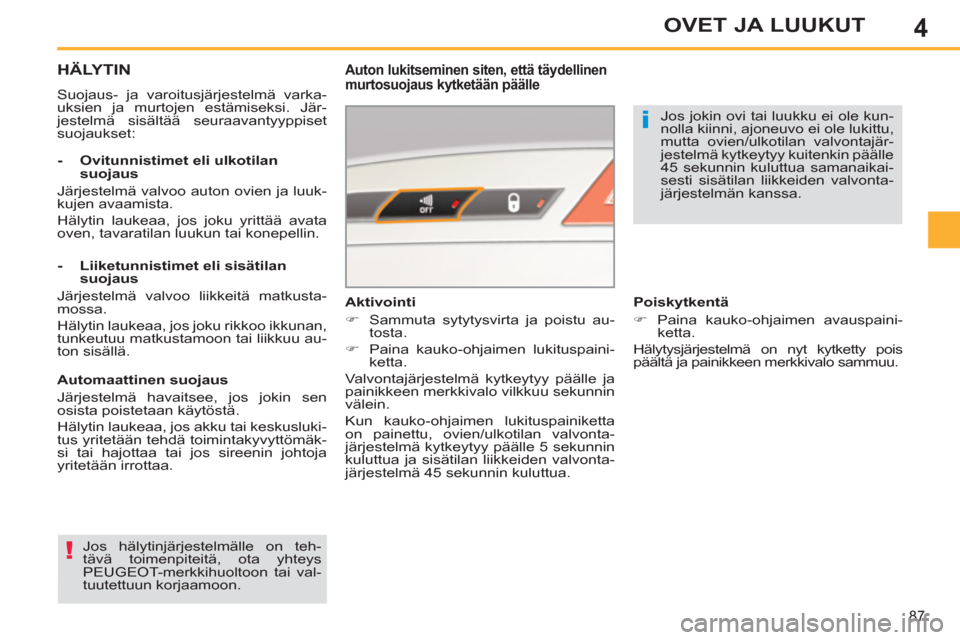

OVET JA LUUKUT
HÄLYTIN
Suojaus- ja varoitusjärjestelmä varka-
uksien ja murtojen estämiseksi. Jär-
jestelmä sisältää seuraavantyyppiset
suojaukset:


Auton lukitseminen siten, että täydellinen
murtosuojaus kytketään päälle
Jos hälytinjärjestelmälle on teh-
tävä toimenpiteitä, ota yhteys
PEUGEOT-merkkihuoltoon tai val-
tuutettuun korjaamoon.
Aktivointi


)
Sammuta sytytysvirta ja poistu au-
tosta.

)
Paina kauko-ohjaimen lukituspaini-
ketta.
Valvontajärjestelmä kytkeytyy päälle ja
painikkeen merkkivalo vilkkuu sekunnin
välein.
Kun kauko-ohjaimen lukituspainiketta
on painettu, ovien/ulkotilan valvonta-
järjestelmä kytkeytyy päälle 5 sekunnin
kuluttua ja sisätilan liikkeiden valvonta-
järjestelmä 45 sekunnin kuluttua.
- Ovitunnistimet eli ulkotilan
suojaus
Järjestelmä valvoo auton ovien ja luuk-
kujen avaamista.
Hälytin laukeaa, jos joku yrittää avata
oven, tavaratilan luukun tai konepellin.



- Liiketunnistimet eli sisätilan
suojaus
Järjestelmä valvoo liikkeitä matkusta-
mossa.
Hälytin laukeaa, jos joku rikkoo ikkunan,
tunkeutuu matkustamoon tai liikkuu au-
ton sisällä.



Automaattinen suojaus
Järjestelmä havaitsee, jos jokin sen
osista poistetaan käytöstä.
Hälytin laukeaa, jos akku tai keskusluki-
tus yritetään tehdä toimintakyvyttömäk-
si tai hajottaa tai jos sireenin johtoja
yritetään irrottaa.
Poiskytkentä


)
Paina kauko-ohjaimen avauspaini-
ketta.
Hälytysjärjestelmä on nyt kytketty pois
päältä ja painikkeen merkkivalo sammuu.
Jos jokin ovi tai luukku ei ole kun-
nolla kiinni, ajoneuvo ei ole lukittu,
mutta ovien/ulkotilan valvontajär-
jestelmä kytkeytyy kuitenkin päälle
45 sekunnin kuluttua samanaikai-
sesti sisätilan liikkeiden valvonta-
järjestelmän kanssa.

4
88
OVET JA LUUKUT

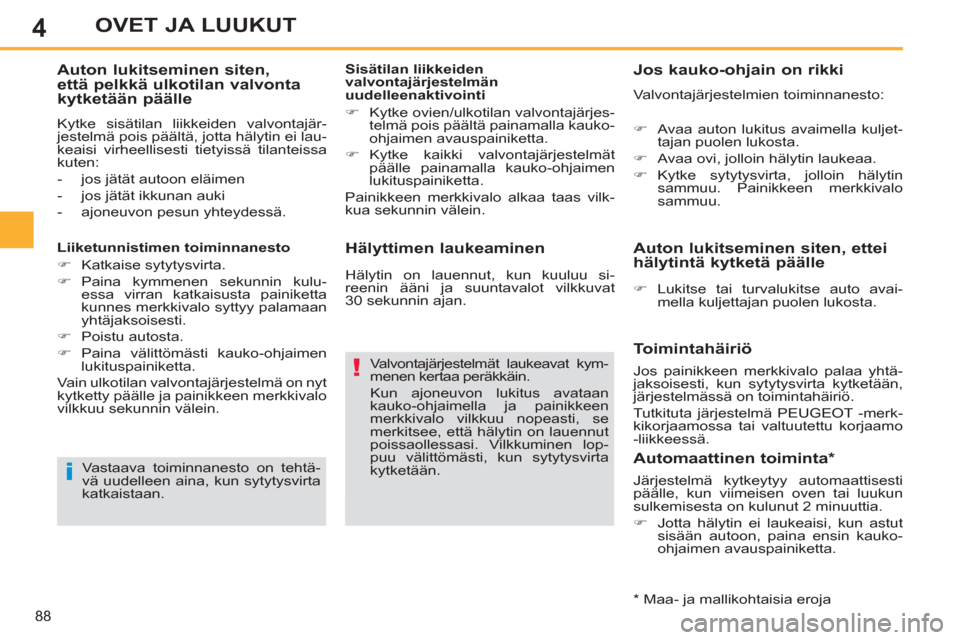

Hälyttimen laukeaminen

Valvontajärjestelmät laukeavat kym-
menen kertaa peräkkäin.
Kun ajoneuvon lukitus avataan
kauko-ohjaimella ja painikkeen
merkkivalo vilkkuu nopeasti, se
merkitsee, että hälytin on lauennut
poissaollessasi. Vilkkuminen lop-
puu välittömästi, kun sytytysvirta
kytketään.



Jos kauko-ohjain on rikki

Valvontajärjestelmien toiminnanesto:



)
Lukitse tai turvalukitse auto avai-
mella kuljettajan puolen lukosta.




Auton lukitseminen siten, ettei
hälytintä kytketä päälle

Jos painikkeen merkkivalo palaa yhtä-
jaksoisesti, kun sytytysvirta kytketään,
järjestelmässä on toimintahäiriö.
Tutkituta järjestelmä PEUGEOT -merk-
kikorjaamossa tai valtuutettu korjaamo
-liikkeessä.

Hälytin on lauennut, kun kuuluu si-
reenin ääni ja suuntavalot vilkkuvat
30 sekunnin ajan.


)
Avaa auton lukitus avaimella kuljet-
tajan puolen lukosta.

)
Avaa ovi, jolloin hälytin laukeaa.

)
Kytke sytytysvirta, jolloin hälytin
sammuu. Painikkeen merkkivalo
sammuu.




Toimintahäiriö

Automaattinen toiminta *

Vastaava toiminnanesto on tehtä-
vä uudelleen aina, kun sytytysvirta
katkaistaan.
Liiketunnistimen toiminnanesto


)
Katkaise sytytysvirta.

)
Paina kymmenen sekunnin kulu-
essa virran katkaisusta painiketta
kunnes merkkivalo syttyy palamaan
yhtäjaksoisesti.

)
Poistu autosta.

)
Paina välittömästi kauko-ohjaimen
lukituspainiketta.
Vain ulkotilan valvontajärjestelmä on nyt
kytketty päälle ja painikkeen merkkivalo
vilkkuu sekunnin välein.

Auton lukitseminen siten,
että pelkkä ulkotilan valvonta
kytketään päälle
Kytke sisätilan liikkeiden valvontajär-
jestelmä pois päältä, jotta hälytin ei lau-
keaisi virheellisesti tietyissä tilanteissa
kuten:


- jos jätät autoon eläimen

- jos jätät ikkunan auki

- ajoneuvon pesun yhteydessä.
Sisätilan liikkeiden
valvontajärjestelmän
uudelleenaktivointi


)
Kytke ovien/ulkotilan valvontajärjes-
telmä pois päältä painamalla kauko-
ohjaimen avauspainiketta.

)
Kytke kaikki valvontajärjestelmät
päälle painamalla kauko-ohjaimen
lukituspainiketta.
Painikkeen merkkivalo alkaa taas vilk-
kua sekunnin välein.


* Maa- ja mallikohtaisia eroja
Järjestelmä kytkeytyy automaattisesti
päälle, kun viimeisen oven tai luukun
sulkemisesta on kulunut 2 minuuttia.


)
Jotta hälytin ei laukeaisi, kun astut
sisään autoon, paina ensin kauko-
ohjaimen avauspainiketta.

4
89
OVET JA LUUKUT

Lasinnostimet toimivat vielä noin
45 sekunnin ajan sytytysvirran kat-
kaisusta tai kunnes auto lukitaan
oven avauksen jälkeen.
Jos jotain matkustajanoven ikku-
naa ei voi ohjata kuljettajan oven
kytkinpaneelista, tee toimenpide
kyseisen matkustajanoven omalla
kytkimellä (ja päinvastoin).

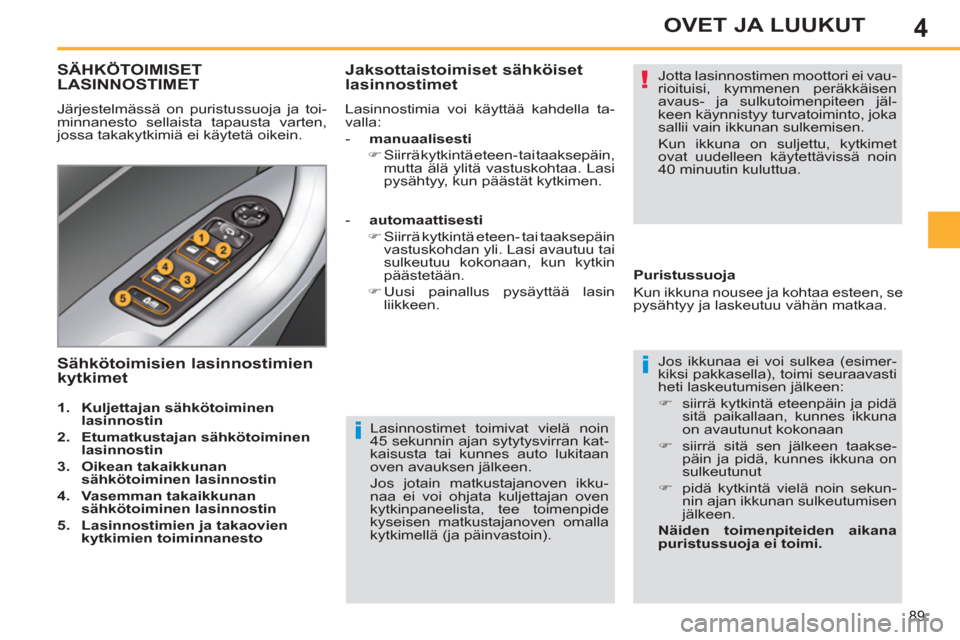

SÄHKÖTOIMISET
LASINNOSTIMET
Järjestelmässä on puristussuoja ja toi-
minnanesto sellaista tapausta varten,
jossa takakytkimiä ei käytetä oikein.

Sähkötoimisien lasinnostimien
kytkimet

Jos ikkunaa ei voi sulkea (esimer-
kiksi pakkasella), toimi seuraavasti
heti laskeutumisen jälkeen:


)
siirrä kytkintä eteenpäin ja pidä
sitä paikallaan, kunnes ikkuna
on avautunut kokonaan

)
siirrä sitä sen jälkeen taakse-
päin ja pidä, kunnes ikkuna on
sulkeutunut

)
pidä kytkintä vielä noin sekun-
nin ajan ikkunan sulkeutumisen
jälkeen.

Näiden toimenpiteiden aikana
puristussuoja ei toimi.


Puristussuoja
Kun ikkuna nousee ja kohtaa esteen, se
pysähtyy ja laskeutuu vähän matkaa.
- automaattisesti



)
Siirrä kytkintä eteen- tai taaksepäin
vastuskohdan yli. Lasi avautuu tai
sulkeutuu kokonaan, kun kytkin
päästetään.

)
Uusi painallus pysäyttää lasin
liikkeen.



Jaksottaistoimiset sähköiset
lasinnostimet
Lasinnostimia voi käyttää kahdella ta-
valla:


- manuaalisesti



)
Siirrä kytkintä eteen- tai taaksepäin,
mutta älä ylitä vastuskohtaa. Lasi
pysähtyy, kun päästät kytkimen.
Jotta lasinnostimen moottori ei vau-
rioituisi, kymmenen peräkkäisen
avaus- ja sulkutoimenpiteen jäl-
keen käynnistyy turvatoiminto, joka
sallii vain ikkunan sulkemisen.
Kun ikkuna on suljettu, kytkimet
ovat uudelleen käytettävissä noin
40 minuutin kuluttua.


1.
Kuljettajan sähkötoiminen
lasinnostin


2.
Etumatkustajan sähkötoiminen
lasinnostin


3.
Oikean takaikkunan
sähkötoiminen lasinnostin


4.
Vasemman takaikkunan
sähkötoiminen lasinnostin


5.
Lasinnostimien ja takaovien
kytkimien toiminnanesto

4
90
OVET JA LUUKUT

Sama kytkin estää myös takaovien
sisäkytkimien toiminnan (ks. kohta
"Lasten turvallisuus - Sähkötoimi-
nen turvalukko).

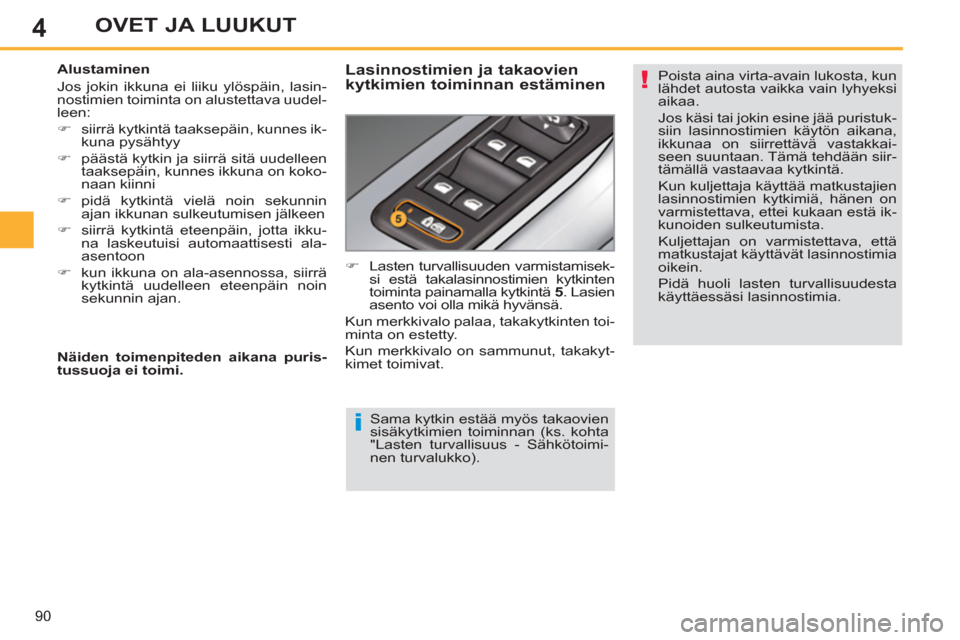

Alustaminen
Jos jokin ikkuna ei liiku ylöspäin, lasin-
nostimien toiminta on alustettava uudel-
leen:


)
siirrä kytkintä taaksepäin, kunnes ik-
kuna pysähtyy

)
päästä kytkin ja siirrä sitä uudelleen
taaksepäin, kunnes ikkuna on koko-
naan kiinni

)
pidä kytkintä vielä noin sekunnin
ajan ikkunan sulkeutumisen jälkeen

)
siirrä kytkintä eteenpäin, jotta ikku-
na laskeutuisi automaattisesti ala-
asentoon

)
kun ikkuna on ala-asennossa, siirrä
kytkintä uudelleen eteenpäin noin
sekunnin ajan.
Poista aina virta-avain lukosta, kun
lähdet autosta vaikka vain lyhyeksi
aikaa.
Jos käsi tai jokin esine jää puristuk-
siin lasinnostimien käytön aikana,
ikkunaa on siirrettävä vastakkai-
seen suuntaan. Tämä tehdään siir-
tämällä vastaavaa kytkintä.
Kun kuljettaja käyttää matkustajien
lasinnostimien kytkimiä, hänen on
varmistettava, ettei kukaan estä ik-
kunoiden sulkeutumista.
Kuljettajan on varmistettava, että
matkustajat käyttävät lasinnostimia
oikein.
Pidä huoli lasten turvallisuudesta
käyttäessäsi lasinnostimia.



Lasinnostimien ja takaovien
kytkimien toiminnan estäminen


)
Lasten turvallisuuden varmistamisek-
si estä takalasinnostimien kytkinten
toiminta painamalla kytkintä 5
. Lasien
asento voi olla mikä hyvänsä.
Kun merkkivalo palaa, takakytkinten toi-
minta on estetty.
Kun merkkivalo on sammunut, takakyt-
kimet toimivat.
Näiden toimenpiteden aikana puris-
tussuoja ei toimi.

4
91
OVET JA LUUKUT
OVET


)
Kun auton kaikki lukot on avattu
kauko-ohjaimella tai avaimella, vedä
ovenkahvasta.



Sisäpuolelta


)
Vedä oven sisäpuolista kytkintä.
Tämä toimenpide avaa kaikki auton
lukot.




Sulkeminen

Kun jotain ovea ei ole suljettu kunnolla:


- moottorin käydessä
tämä
merkkivalo syttyy ja samalla
monitoiminäytölle tulee viesti
muutamaksi sekunniksi,

- auton ollessa liikkeellä
(ajonope-
us yli 10 km/h) tämä merkkivalo syt-
tyy ja samalla kuuluu merkkiääni ja
monitoiminäytölle tulee viesti muu-
tamaksi sekunniksi.


Avaaminen


Ulkopuolelta


Versio, jossa turvalukitus
Ovien sisäkytkimet eivät toimi, kun
auto on turvalukittu.

4
92
OVET JA LUUKUT

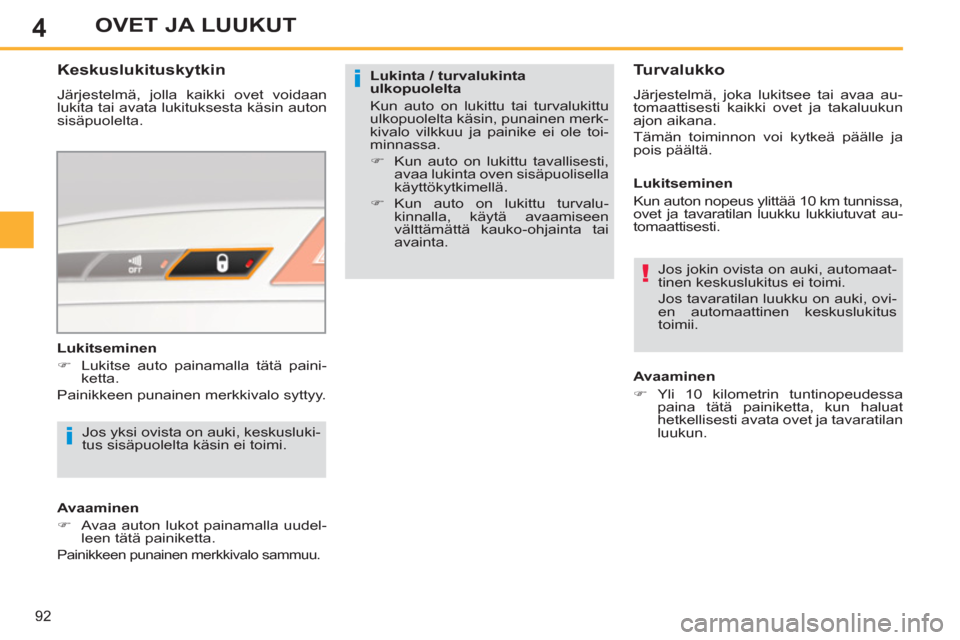

Lukinta / turvalukinta
ulkopuolelta
Kun auto on lukittu tai turvalukittu
ulkopuolelta käsin, punainen merk-
kivalo vilkkuu ja painike ei ole toi-
minnassa.


)
Kun auto on lukittu tavallisesti,
avaa lukinta oven sisäpuolisella
käyttökytkimellä.

)
Kun auto on lukittu turvalu-
kinnalla, käytä avaamiseen
välttämättä kauko-ohjainta tai
avainta.


Jos jokin ovista on auki, automaat-
tinen keskuslukitus ei toimi.
Jos tavaratilan luukku on auki, ovi-
en automaattinen keskuslukitus
toimii.












Keskuslukituskytkin

Järjestelmä, jolla kaikki ovet voidaan
lukita tai avata lukituksesta käsin auton
sisäpuolelta.

Lukitseminen


)
Lukitse auto painamalla tätä paini-
ketta.
Painikkeen punainen merkkivalo syttyy.


Turvalukko

Järjestelmä, joka lukitsee tai avaa au-
tomaattisesti kaikki ovet ja takaluukun
ajon aikana.
Tämän toiminnon voi kytkeä päälle ja
pois päältä.

Avaaminen


)
Yli 10 kilometrin tuntinopeudessa
paina tätä painiketta, kun haluat
hetkellisesti avata ovet ja tavaratilan
luukun.
Jos yksi ovista on auki, keskusluki-
tus sisäpuolelta käsin ei toimi.

Avaaminen


)
Avaa auton lukot painamalla uudel-
leen tätä painiketta.

Painikkeen punainen merkkivalo sammuu.


Lukitseminen
Kun auton nopeus ylittää 10 km tunnissa,
ovet ja tavaratilan luukku lukkiutuvat au-
tomaattisesti.

4
93
OVET JA LUUKUT

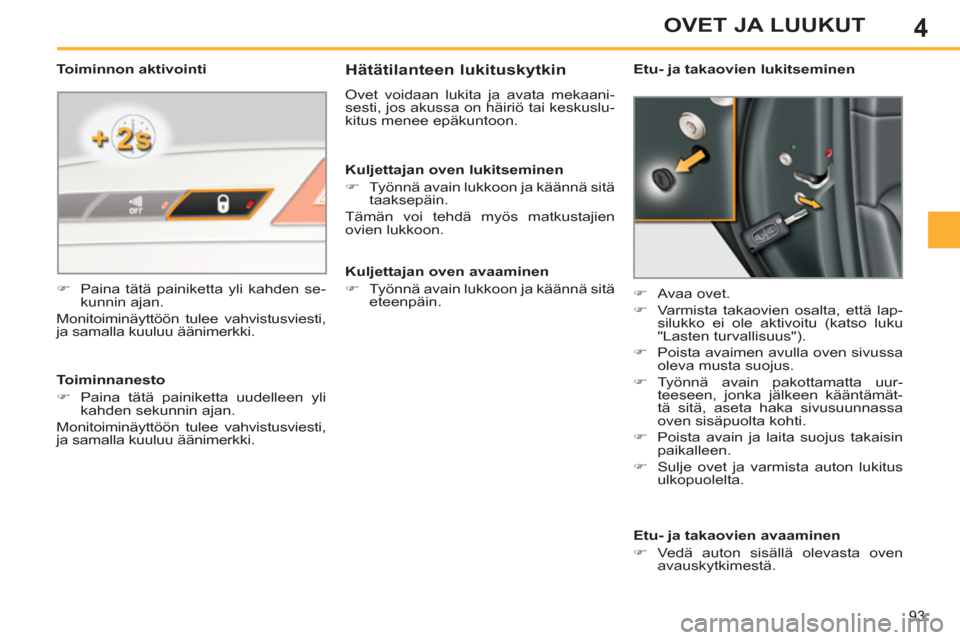

Hätätilanteen lukituskytkin

Ovet voidaan lukita ja avata mekaani-
sesti, jos akussa on häiriö tai keskuslu-
kitus menee epäkuntoon.


)
Avaa ovet.

)
Varmista takaovien osalta, että lap-
silukko ei ole aktivoitu (katso luku
"Lasten turvallisuus").

)
Poista avaimen avulla oven sivussa
oleva musta suojus.

)
Työnnä avain pakottamatta uur-
teeseen, jonka jälkeen kääntämät-
tä sitä, aseta haka sivusuunnassa
oven sisäpuolta kohti.

)
Poista avain ja laita suojus takaisin
paikalleen.

)
Sulje ovet ja varmista auton lukitus
ulkopuolelta.

Kuljettajan oven lukitseminen


)
Työnnä avain lukkoon ja käännä sitä
taaksepäin.
Tämän voi tehdä myös matkustajien
ovien lukkoon.

Kuljettajan oven avaaminen


)
Työnnä avain lukkoon ja käännä sitä
eteenpäin.

Etu- ja takaovien lukitseminen

Etu- ja takaovien avaaminen


)
Vedä auton sisällä olevasta oven
avauskytkimestä.


Toiminnon aktivointi


)
Paina tätä painiketta yli kahden se-
kunnin ajan.
Monitoiminäyttöön tulee vahvistusviesti,
ja samalla kuuluu äänimerkki.

Toiminnanesto


)
Paina tätä painiketta uudelleen yli
kahden sekunnin ajan.
Monitoiminäyttöön tulee vahvistusviesti,
ja samalla kuuluu äänimerkki.

4
94
OVET JA LUUKUT

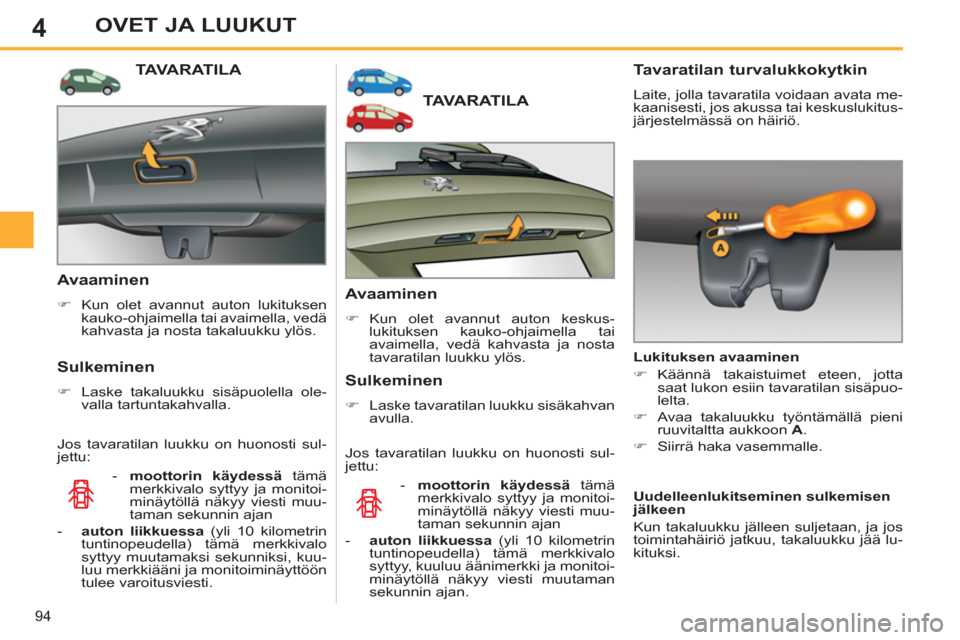

TAVARATILA

Avaaminen



)
Kun olet avannut auton keskus-
lukituksen kauko-ohjaimella tai
avaimella, vedä kahvasta ja nosta
tavaratilan luukku ylös.



Sulkeminen



)
Laske tavaratilan luukku sisäkahvan
avulla.


- moottorin käydessä
tämä
merkkivalo syttyy ja monitoi-
minäytöllä näkyy viesti muu-
taman sekunnin ajan

- auton liikkuessa
(yli 10 kilometrin
tuntinopeudella) tämä merkkivalo
syttyy, kuuluu äänimerkki ja monitoi-
minäytöllä näkyy viesti muutaman
sekunnin ajan.
Jos tavaratilan luukku on huonosti sul-
jettu:

Avaaminen



)
Kun olet avannut auton lukituksen
kauko-ohjaimella tai avaimella, vedä
kahvasta ja nosta takaluukku ylös.

TAVARATILA



- moottorin käydessä
tämä
merkkivalo syttyy ja monitoi-
minäytöllä näkyy viesti muu-
taman sekunnin ajan

- auton liikkuessa
(yli 10 kilometrin
tuntinopeudella) tämä merkkivalo
syttyy muutamaksi sekunniksi, kuu-
luu merkkiääni ja monitoiminäyttöön
tulee varoitusviesti.








Tavaratilan turvalukkokytkin

Laite, jolla tavaratila voidaan avata me-
kaanisesti, jos akussa tai keskuslukitus-
järjestelmässä on häiriö.

Lukituksen avaaminen


)
Käännä takaistuimet eteen, jotta
saat lukon esiin tavaratilan sisäpuo-
lelta.

)
Avaa takaluukku työntämällä pieni
ruuvitaltta aukkoon A
.

)
Siirrä haka vasemmalle.



Sulkeminen



)
Laske takaluukku sisäpuolella ole-
valla tartuntakahvalla.
Jos tavaratilan luukku on huonosti sul-
jettu:

Uudelleenlukitseminen sulkemisen
jälkeen
Kun takaluukku jälleen suljetaan, ja jos
toimintahäiriö jatkuu, takaluukku jää lu-
kituksi.
