2013 Peugeot 308 SW BL Omistajan käsikirja (in Finnish)

11
215
HYÖDYLLISIÄ TIETOJA
LUMISUOJA *

Irrotettava suojus, joka estää lumen ka-
saantumisen jäähdyttimen tuulettimen
kohdalle.

Asentaminen



)
Aseta suojus etupuskurin alaosan
eteen.

)
Paina sen reunoilta niin, että kaikki
sen kiinnikkeet napsahtavat kiinni.

Muista irrottaa lumisuoja:


- kun ulkoilman lämpötila on yli
10 °C

- hinatessasi

- kun ajonopeus on yli 120 km/h.



Irrottaminen



)
Irrota suojus kiinnikkeistä käyttä-
mällä ruuvitalttaa vipuna jokaisen
kiinnikkeen kohdalla. Sähköllä toimivan jäähdyttimen jäähdy-
tyskapasiteetti ei riipu moottorin käynti-
nopeudesta.


)
Moottorin kierroslukua kannattaa
alentaa hiljentämällä ajonopeutta.
Ylämäkeen ajettaessa suurimman salli-
tun perävaunukuorman enimmäismäärä
tulee laskea suhteessa noustavan rinteen
jyrkkyyteen ja ulkolämpötilaan.
Kun käytät autoasi vetoautona, kiinnitä
aina erityistä huomiota jäähdytysnes-
teen lämpötilaan.

Jarrut
Jarrutusmatka kasvaa hinattaessa.
Jarrujen kuumenemisen rajoittamiseksi,
varsinkin vuoristonomaisissa alamäis-
sä, suositellaan moottorijarrutuksen
käyttämistä.

Renkaat


)
Tarkista vetoauton ja perävaunun
rengaspaineet ja noudata suosituk-
sia.

Ajovalot


)
Tarkista perävaunun merkinantolait-
teet.
Peruutustutka kytkeytyy auto-
maattisesti pois toiminnasta, kun
käytetään alkuperäistä PEUGEOT-
vetokoukkua.




)
Mikäli ylikuumenemista osoit-
tava varoitusvalo ja STOP
-
varoitusvalo syttyvät, pysäytä
auto ja sammuta moottori niin
pian kuin mahdollista.



*
Kohdemaan mukaan

11
216
HYÖDYLLISIÄ TIETOJA
KATTOTELINEIDEN
ASENNUS
Asenna poikittaiset kattote-
lineet oikeisiin kohtiin, jotka
on merkitty kattokaiteisiin.
Käytä PEUGEOTin suosittelemia lisä-
varusteita ja noudata valmistajan anta-
mia asennusohjeita.
Jos haluat kuljettaa tavaroita katolla,
poikittaiset kattotelineet on asennettava
pitkittäisten kattokaiteiden päälle .
Kun kuorma on kiinnitetty paikalleen, ki-
ristä poikittaisia kattotelineitä.
Pitkittäisiä kattokaiteita ei voi irrot-
taa.
Sallittu kattokuorman paino kuor-
malle, jonka korkeus ei ylitä 40 cm:
ä (pyörätelinettä lukuunottamatta):
75 kg.
Jos kuorma on yli 40 cm korkea,
auton nopeus tulee säätää tien
profi ilin mukaan, jotta kattotelineet
eivätkä kiinnitykset vahingoitu.
Tarkista kyseisen valtion lainsää-
dännöstä autoa pidempien esi-
neiden kuljettamista koskevat
säädökset.
KATTOTELINEIDEN ASENNUS
Sallittu enimmäispaino kattokuor-
malle, jonka korkeus ei ylitä 40 cm
(pyörätelinettä lukuunottamatta):
80 kg.
Jos kuorma on yli 40 cm korkea,
auton nopeus tulee säätää tien mä-
kisyyden mukaan, jotta kattotangot
eivätkä kiinnitykset vahingoitu.
Tarkista maan lainsäädännöstä autoa
pidempien tavaroiden kuljettamista
koskevat säädökset. Jos asennat poikittaiset kattotelineet,
käytä tähän tarkoitettuja neljää pikakiin-
nitystä.


)
Poista häikäisysuojat.

)
Avaa kiinnitysten suojukset jokai-
sesta tangosta avaimella.

)
Aseta kiinnitykset kohdalleen ja lu-
kitse ne vuorollaan kattoon.

)
Sulje jokaisen tangon kiinnitysten
suojukset avaimella.

11
217
HYÖDYLLISIÄ TIETOJA

"Suojaus":
päällysmatot * , roiskeläpät, sivuturva-
tyynyjärjestelmään sopivat istuinsuojat,
auton suojapeite, kynnyssuojat, pusku-
reiden suojalistat...

*
Jotta polkimet eivät juuttuisi:


- tarkista, että päällysmatto on
kunnolla paikoillaan ja hyvin
kiinnitetty.

- älä koskaan aseta useita mattoja
päällekkäin.

LISÄVARUSTEET

PEUGEOT-verkoston myymälöistä löy-
dät laajan alkuperäisten, hyväksyttyjen
lisävarusteiden ja osien valikoiman.
Nämä lisävarusteet ja osat on havaittu
testeissä luotettaviksi ja turvallisiksi.
Ne soveltuvat kaikki autoosi ja ovat
PEUGEOTin hyväksymiä sekä takuun
piirissä.


"Mukavuus":
pysäköintitutkat, sivulasien ja takala-
sin aurinkoverhot, ovien ilmanohjaimet,
lämpöeristetty kotelo, kiinteä vaateri-
pustin niskatuessa, keskikyynärnoja
edessä, lukuvalo, ilmanraikastin...

Muutossarjat
Voit hankkia "Entreprise"-muutossarjat
auton muuttamiseksi yrityskäytöstä yk-
sityiskäyttöön ja päinvastoin.

"Kuljetusratkaisuja":
tavaratilan säilytyslokero, tavaratilan
matto, kiilat, takahyllyn alle asennettava
säilytyskotelo, poikittaiset kattotelineet,
pyöräteline, suksiteline, kuljetuslaatik-
ko, perävaunukytkennät, johtosarjat...

"Muotoilu":
ohjauspyörän nahkaverhoilu, alumii-
ninen vaihdekepin pää, alumiininen
jalkatuki, takaspoileri, alumiinivanteet,
pyörien koristekapselit, korisarja...
"Turvallisuus":
murtohälyttimet, lukittavat pyörienpultit,
varastetun auton paikannusjärjestelmä,
lasten turvaistuimet ja korotustyynyt, al-
kometri, ensiapulaukku, varoituskolmio,
heijastinliivi, koiraverkko, sumuvalo-
sarja, renkaan väliaikaisen korjauksen
paikkaussarja, lumiketjut, liukuestesuo-
jat... Kun perävaunukytkentä ja joh-
tosarja asennetaan PEUGEOT
-huoltoverkon ulkopuolella se on
ehdottomasti suoritettava valmista-
jan ohjeiden mukaisesti.

11
218
HYÖDYLLISIÄ TIETOJA
Auton elektroninen järjestelmä saat-
taa vioittua ja polttoaineen kulutus
saattaa lisääntyä, jos autoon asen-
netaan sähkölaitteita tai -lisävarus-
teita, jotka eivät ole PEUGEOTin
suosittelemia.
Tämä varotoimi on syytä ottaa huomi-
oon. Ota yhteyttä PEUGEOT-merkin
edustajaan, niin saat lisätietoa suositel-
luista laite- ja lisävarustevalikoimista.


Maan voimassaolevan lainsää-
dännön mukaan heijastinliivit,
varoituskolmio, varapolttimot ja
vaihtosulakkeet voivat olla pakolli-
set autossa.
"Multimedia":
autoradiot, navigointijärjestelmät, Hands
free -sarja, kaiuttimet, DVD-lukija, USB
Box, WiFi (langaton lähiverkko) on bo-
ard...

Radioviestinnän lähettimien
asennus
Ennen kuin autoon jälki-asenne-
taan radioviestinnän lähettimiä
sekä ulkoinen antenni, voit ottaa
yhteyden PEUGEOT-verkostoon,
jolta saat ohjeet niiden lähettimien
teknisistä ominaisuuksista (taa-
juus, maksimi lähtöteho, antennin
paikka, erityiset asennusehdot),
jotka autoosi voidaan asentaa, ja
jotka noudattavat EU:n direktiiviä
2004/104/EY (Ajoneuvojen sähkö-
magneettinen yhteensopivuus).


Valtuutetuista PEUGEOT -huoltokorjaa-
moista on lisäksi saatavilla puhdistus- ja
hoitoaineita (ajoneuvon sisä- ja ulkopin-
noille), kuten ekologisia "TECHNATURE"
tuotteita, täyttöaineita (kuten lasinpesu-
aine), täsmälleen oikean värisiä paik-
kauskyniä ja maalisuihkeita sekä muita
täyttötuotteita (esim. patruuna renkaan
tilapäiseen paikkaussarjaan...).

12
219
TEKNISET TIEDOT

MALLIT:


MOOTTORITYYPIT JA VAIHTEISTOT



Tyypit/variantit/versiot:

4C...
4

E...
4H...


8FR-0



5FS-0



5FS-9



BENSIINIMOOTTORIT


1,4 l VTi 98 hv



1,6 l VTi 120 hv


Sylinteritilavuus (cm
3
)
1 397
1 598
Sylinterin läpimitta x iskun pituus (mm)
77 x 75
77 x 85,8
Suurin teho: EY-normi (kW)
72
88
Käyntinopeus suur. teholla (r/min)
6 000
5 660
Suurin vääntö: EY-normi (Nm)
136
160
Käntinopeus suur. väännöllä (r/min)
4 000
4 250
Polttoneste
Lyijytön
Lyijytön
Katalysaattori
On
On

VAIHTEISTOT

Käsival.
(5 vaihdetta)
Käsival.
(5 vaihdetta)
Autom.
(4 vaihdetta)

ÖLJYTILAVUUDET (litroina)


Moottori (öljynsuodattimen vaihdon kanssa)

-
4,25
4,25

4C...:
5-ovinen
4E...:
SW takapenkki
4H...:
SW erilliset istuimet takana

12
220

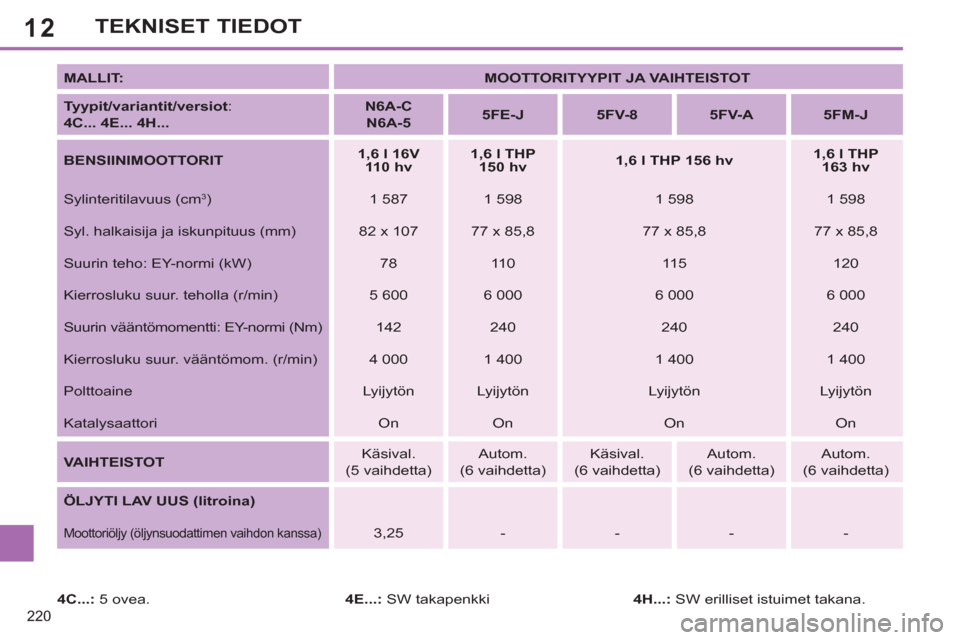

TEKNISET TIEDOT

MALLIT:


MOOTTORITYYPIT JA VAIHTEISTOT



Tyypit/variantit/versiot
:

4C... 4E... 4H...


N6A-C
N6A-5



5FE-J



5FV-8



5FV-A



5FM-J



BENSIINIMOOTTORIT


1,6 l 16V
110 hv



1,6 l THP
150 hv



1,6 l THP
156 hv



1,6 l THP
163 hv


Sylinteritilavuus (cm
3
)
1 587
1 598
1 598
1 598
Syl. halkaisija ja iskunpituus (mm)
82 x 107
77 x 85,8
77 x 85,8
77 x 85,8
Suurin teho: EY-normi (kW)
78
11 0
11 5
120
Kierrosluku suur. teholla (r/min)
5 600
6 000
6 000
6 000
Suurin vääntömomentti: EY-normi (Nm)
142
240
240
240
Kierrosluku suur. vääntömom. (r/min)
4 000
1 400
1 400
1 400
Polttoaine
Lyijytön
Lyijytön
Lyijytön
Lyijytön
Katalysaattori
On
On
On
On

VAIHTEISTOT

Käsival.
(5 vaihdetta)
Autom.
(6 vaihdetta)
Käsival.
(6 vaihdetta)
Autom.
(6 vaihdetta)

Autom.
(6 vaihdetta)

ÖLJYTI
LAV
UUS
(litroina)


Moottoriöljy (öljynsuodattimen vaihdon kanssa)

3,25
-
-
-
-

4C...:
5 ovea.
4E...:
SW takapenkki
4H...:
SW erilliset istuimet takana.

12
221

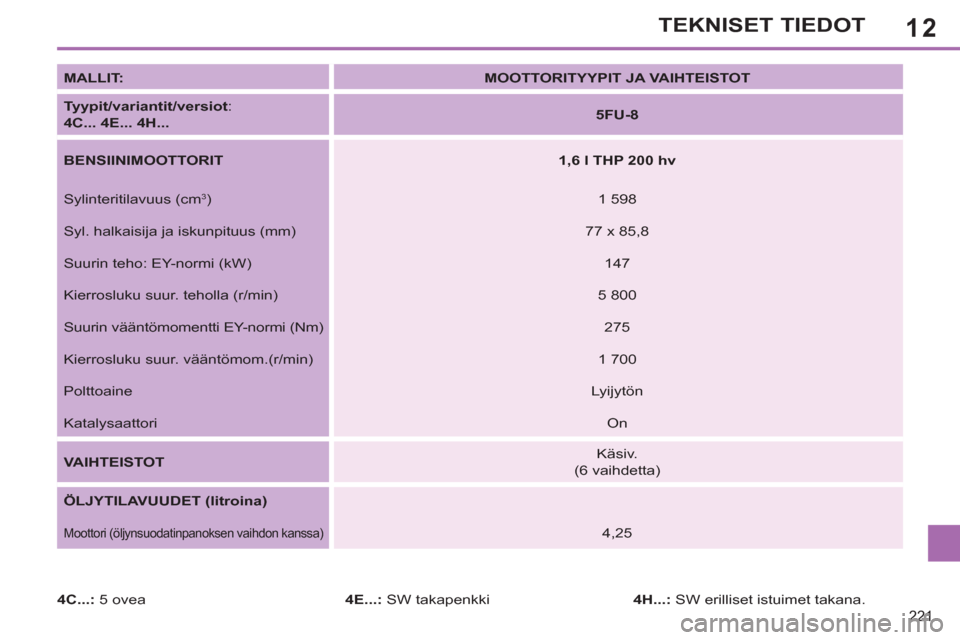

TEKNISET TIEDOT

MALLIT:


MOOTTORITYYPIT JA VAIHTEISTOT



Tyypit/variantit/versiot
:

4C... 4E... 4H...


5FU-8



BENSIINIMOOTTORIT


1,6 l THP 200 hv


Sylinteritilavuus (cm
3
)
1 598
Syl. halkaisija ja iskunpituus (mm)
77 x 85,8
Suurin teho: EY-normi (kW)
147
Kierrosluku suur. teholla (r/min)
5 800
Suurin vääntömomentti EY-normi (Nm)
275
Kierrosluku suur. vääntömom.(r/min)
1 700
Polttoaine
Lyijytön
Katalysaattori
On

VAIHTEISTOT

Käsiv.
(6 vaihdetta)

ÖLJYTILAVUUDET (litroina)


Moottori (öljynsuodatinpanoksen vaihdon kanssa)

4,25

4C...:
5 ovea
4E...:
SW takapenkki
4H...:
SW erilliset istuimet takana.

12
222
TEKNISET TIEDOT

*
Jarrullisen perävaunun perävaunukuormaa voidaan nostaa, jos sallitun kokonaismassan puitteissa vähennetään vetoauton
painoa; huomaa, että painavan perävaunun vetäminen kevyellä vetoautolla voi heikentää hallittavuutta.
Ilmoitettu suurin sallittu kokonaismassa ja perävaunukuormat koskevat ajoa korkeintaan 1000 metrin korkeudessa. Ilmoitet-
tua perävaunukuormaa on vähennettävä 10 % jokaista 1000 metrin korkeuden lisäystä kohti.
Perävaunua vedettäessä ajonopeus ei saa olla yli 100 km/h (noudata oman maasi lainsäädäntöä).
Kuumalla ilmalla auton suorituskyky saattaa heikentyä moottorin suojaamiseksi. Kun lämpötila on yli 37 °C, vähennä perä-
vaunukuormaa.

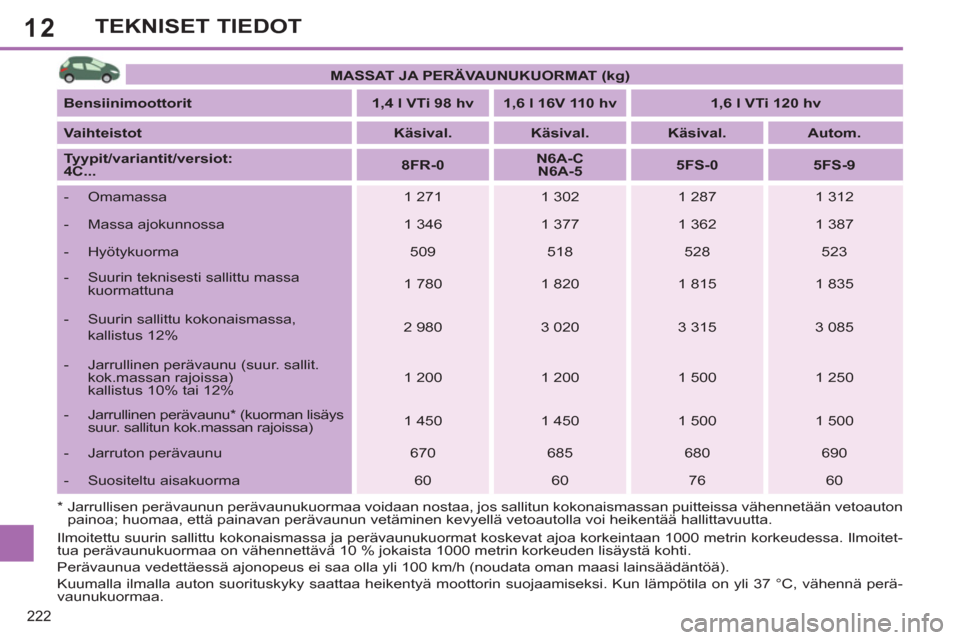

MASSAT JA PERÄVAUNUKUORMAT (kg)



Bensiinimoottorit


1,4 l VTi 98 hv



1,6 l 16V 110 hv



1,6 l VTi 120 hv



Vaihteistot


Käsival.



Käsival.



Käsival.



Autom.



Tyypit/variantit/versiot:

4C...


8FR-0



N6A-C
N6A-5



5FS-0



5FS-9




- Omamassa
1 271
1 302
1 287
1 312


- Massa ajokunnossa
1 346
1 377
1 362
1 387


- Hyötykuorma
509
518
528
523


- Suurin teknisesti sallittu massa
kuormattuna
1 780

1 820
1 815
1 835


- Suurin sallittu kokonaismassa,
kallistus 12%
2 980
3 020
3 315
3 085


- Jarrullinen perävaunu (suur. sallit.
kok.massan rajoissa)
kallistus 10% tai 12%
1 200
1 200
1 500
1 250


- Jarrullinen perävaunu * (kuorman lisäys
suur. sallitun kok.massan rajoissa)
1 450
1 450
1 500
1 500


- Jarruton perävaunu
670
685
680
690


- Suositeltu aisakuorma
60
60
76
60
