Takavalot



1.
Jarruvalot/seisontavalot (P 21/5 W)

2.
Seisontavalot (P 21/5 W)


3.
Sumuvalo, vasen puoli (P 21 W)

Peruutusvalo, oikea puoli (P 21 W)

4.
Suuntavalot (P 21 W)


Lamppujen vaihtaminen
Edellisten viiden valon lamput vaihde-
taan tavaratilan ulkopuolelta:

)
irrota valon liitin pitimestään

)
käännä syrjään viisi kiinnikettä ja
poista lampun kannatin

)
kierrä lamppua neljänneskierros ja
vaihda se.

)
avaa tavaratilan luukku

)
kierrä auki kaksi valon kiinnitysruuvia

)
vedä valo varovasti ulos alaosasta
ja käännä sitä ulospäin
Kun asennat lamppuja, toimi päinvas-
taisessa järjestyksessä.
Varmista, että lamppu kiertyy kantaansa
oikeassa asennossa eikä jää vinoon.

11HYÖDYLLISIÄ TIETOJA

Rekisterikilven valojen vaihto (W 5 W)


)
Työnnä kapea ruuvimeisseli yhteen
lampun lasin ulkopuolella olevista
raoista.

)
Irrota se pitimistään työntämällä sitä
ulospäin.

)
Poista lasi.

)
Irrota lamppu ja vaihda se.
















Lisäjarruvalon vaihto
(SW - 4 lamppua W 5 W)


)
Irrota kaksi kiinnitysmutteria A
valosta.

)
Irrota valo ulkokautta.

)
Irrota liitin ja ajovalonpesimen letku.

)
Kierrä viallisen lampun pidikettä nel-
jäsosakierroksen verran.

)
Poista lamppu ja vaihda se.
Asentaminen suoritetaan päinvastaisessa
järjestyksessä.
Älä paina valoyksikköä liikaa, kun kiristät
kiinnitysmuttereita.


Lisäjarruvalon vaihto (SW - ledit)
Ota yhteyttä PEUGEOT -huoltoliikkeeseen
tai valtuutettuun korjaamoon , kun haluat
vaihtaa tämäntyyppiset ledi-lisäjarruvalot.

11
201
HYÖDYLLISIÄ TIETOJA

PEUGEOT ei ota vastuuta kustan-
nuksista, jotka aiheutuvat auton
korjauksista tai toimintahäiriöistä,
jotka aiheutuvat sellaisten lisä-
varusteiden asennuksesta, joita
PEUGEOT ei toimita tai suositte-
le, ja joita ei ole asennettu heidän
ohjeiden mukaan. Tämä koskee
erityisesti kaikkia laitteita, joiden
yhteiskulutus on yli 10 milliampeeria.

Sähkötoimisten lisävarusteiden
asentaminen
Auton sähköjärjestelmä on tarkoi-
tettu vakiovarusteille tai valinnaisille
lisävarusteille.
Ennen kuin asennat muita varusteita
tai sähkötoimisia lisävarusteita autoosi,
ota yhteys valtuutettuun PEUGEOT-
huoltokorjaamoon tai valtuutettuun
korjaamoon.
SULAKKEEN VAIHTAMINEN

Työkalujen esille ottaminen

Sulakepihdit löytyvät kojelaudan sula-
kerasian kannesta.
Saadaksesi ne esille:


)
käännä ruuvia neljäsosakierrosta
vasemmalle.

)
irrota kansi kiinnikkeistä vetämällä
oikealta ylhäältä.

)
poista kansi kokonaan ja käännä se.

)
irrota kannatin, johon pihdit on kiin-
nitetty.



Sulakkeen vaihtaminen

Ennen sulakkeen vaihtamista uuteen
on:


)
etsittävä vian syy ja korjattava vika,

)
otettava kaikki virran kuluttajat pois
käytöstä,

)
pysäytettävä auto ja katkaistava sy-
tytysvirta,

)
Etsittävä viallinen sulake seuraavilla
sivuilla olevien sulaketaulukoiden ja
kytkentäkaavioiden avulla.
Sulakkeen vaihdossa on toimittava eh-
dottomasti seuraavasti:


)
Ota sulake paikaltaan tarkoitukseen
varatuilla pihdeillä ja tarkista sen
hehkulangan kunto.

)
Vaihda viallinen sulake aina saman-
kokoiseen (sama ampeeriluku ja
väri) sulakkeeseen; erikokoisen su-
lakkeen käyttäminen voi aiheuttaa
toimintahäiriön (tulipalovaara).

Jos vika ilmestyy uudelleen kohta sulakkeen
vaihdon jälkeen, tarkistuta sähkölaitteet
PEUGEOT -huoltoliikkeessä tai valtuutetus-
sa korjaamossa.

Kunnossa

Viallinen

Pihdit

11
202
HYÖDYLLISIÄ TIETOJA

Kojelaudan sulakkeet

Sulakerasia on sijoitettu kojelaudan ala-
osaan (vasemmalle).

Sulakkeiden esilleottaminen


)
Katso kohtaa "Työkalujen esilleotta-
minen".

Sulaketaulukko


Sulake N:o



Virta


Toiminnot



F1



15 A

Takalasinpyyhin


F2



30 A

Lukituksen ja turvalukituksen maadoitus.


F3



5 A

Turvatyynyjen ja turvavöiden kiristimien ohjauslaite


F4



10 A

Kytkinpolkimen kytkin ja jarrun kaksitoiminen kytkin,
sisätaustapeili, ilmastointi, ohjauspyörän kulman
tunnistin, automaattivaihteisto, kytkin- ja sulakerasia


F5



30 A

Jaksottaistoimiset etulasinnostimet, käännettävien
sivupeilien virransyöttö, panoraamakaton aurinko-
verho


F6



30 A

Jaksottaistoimiset takalasinnostimet, perävaunun
sulakerasia


F7



5 A

Kattovalot edessä ja takana, kartanlukuvalot, lukuvalot
takana, häikäisysuojan valaistus, hansikaslokeron va-
laistus, tavaratilan valo/taskulamppu


F8



20 A

Autoradio, autopuhelin, monitoiminäyttö, rengaspaineen
tarkkailu


F9



30 A

12 V:n pistorasia edessä


F10



15 A

Ohjauspyörässä olevat kytkimet, hälyttimen sireeni,
hälyttimen ohjausyksikkö


F11



15 A

Virtalukon kytkin, heikko virta

11
203
HYÖDYLLISIÄ TIETOJA

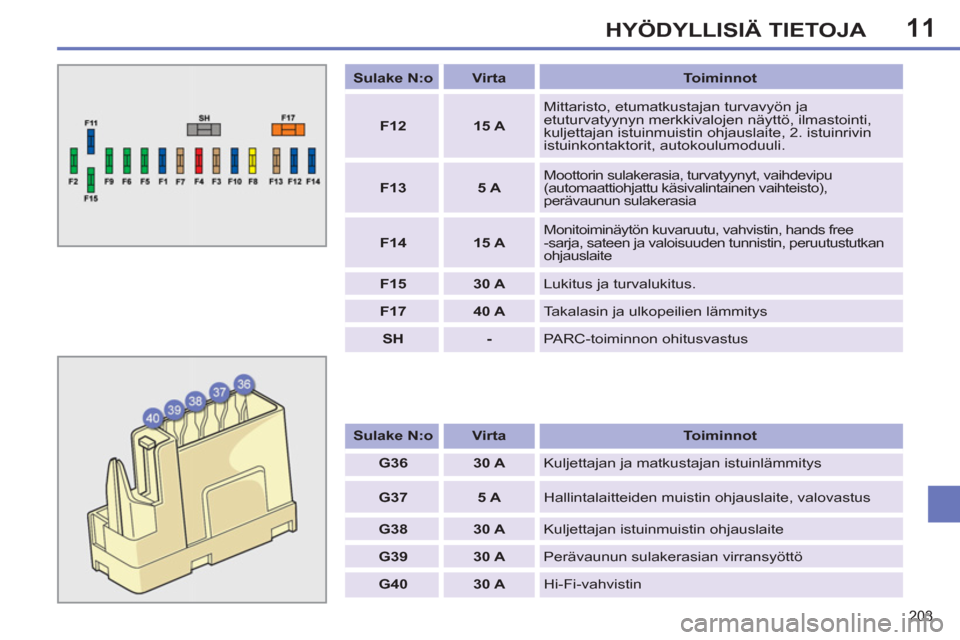

Sulake N:o



Virta


Toiminnot



F12



15 A

Mittaristo, etumatkustajan turvavyön ja
etuturvatyynyn merkkivalojen näyttö, ilmastointi,
kuljettajan istuinmuistin ohjauslaite, 2. istuinrivin
istuinkontaktorit, autokoulumoduuli.


F13



5 A

Moottorin sulakerasia, turvatyynyt, vaihdevipu
(automaattiohjattu käsivalintainen vaihteisto),
perävaunun sulakerasia


F14



15 A

Monitoiminäytön kuvaruutu, vahvistin, hands free
-sarja, sateen ja valoisuuden tunnistin, peruutustutkan
ohjauslaite


F15



30 A

Lukitus ja turvalukitus.


F17



40 A

Takalasin ja ulkopeilien lämmitys


SH



-

PARC-toiminnon ohitusvastus


Sulake N:o



Virta


Toiminnot



G36



30 A

Kuljettajan ja matkustajan istuinlämmitys


G37



5 A

Hallintalaitteiden muistin ohjauslaite, valovastus


G38



30 A

Kuljettajan istuinmuistin ohjauslaite


G39



30 A

Perävaunun sulakerasian virransyöttö


G40



30 A

Hi-Fi-vahvistin

11
204
HYÖDYLLISIÄ TIETOJA

Moottoritilan sulakkeet

Sulakerasia on moottoritilassa akun lä-
hellä (vasemmalla)

Sulake N:o



Virta


Toiminnot



F1



20 A

Moottorin ohjauslaitteen virransyöttö, suihkutuspumpun
magneettiventtiilit ja pakokaasunpuhdistusventtiili
(EGR) (2 l HDI), suihkutusventtiilit (2 l HDI).


F2



15 A

Äänimerkki


F3



10 A

Etu- ja takalasin pesulaite


F4



20 A

Valojen pesulaitteet


F5



15 A


Aktiivihiilisäiliön tyhjennysventtiilit, turbiinin tyhjennys ja
turboahtimen paineensäätö (1,6 l THP), huohottimen
lämmitin (1,6 l THP), dieselpolttonesteen lämmitin
(1,6 l HDI).


F6



10 A

Ajonopeustunnistin, ABS/ESP-ohjauslaite


F7



10 A

Ohjaustehostimen ohjausyksikkö,
automaattivaihteisto, jäähdytysnesteen
tason tunnistin


F8



25 A

Käynnistimen ohjaus


F9



10 A

Diagnoosipistoke, suunnattavat ajovalot,
ilmamäärämittari (diesel), hiukkassuodattimen
pumppu (diesel).


F10



30 A

Moottorin ohjauslaitteen toimilaitteet
(bensiini: sytytyskelat, magneettiventtiilit,
happitunnistimet, suihkutussuuttimet, lämmittimet,
polttonestepumppu, ohjattu termostaatti) (diesel:
magneettiventtiilit, lämmittimet)


F11



40 A

Ilmastointilaitteen puhallin
Sulakkeiden esilleottaminen


)
Irrota kansi.

)
Vaihda sulake (katso ao. kohtaa).

)
Kun sulake on vaihdettu, sulje kansi
huolellisesti, jotta sulakerasia pysyy
tiiviinä.

Sulaketaulukko

11
205
HYÖDYLLISIÄ TIETOJA

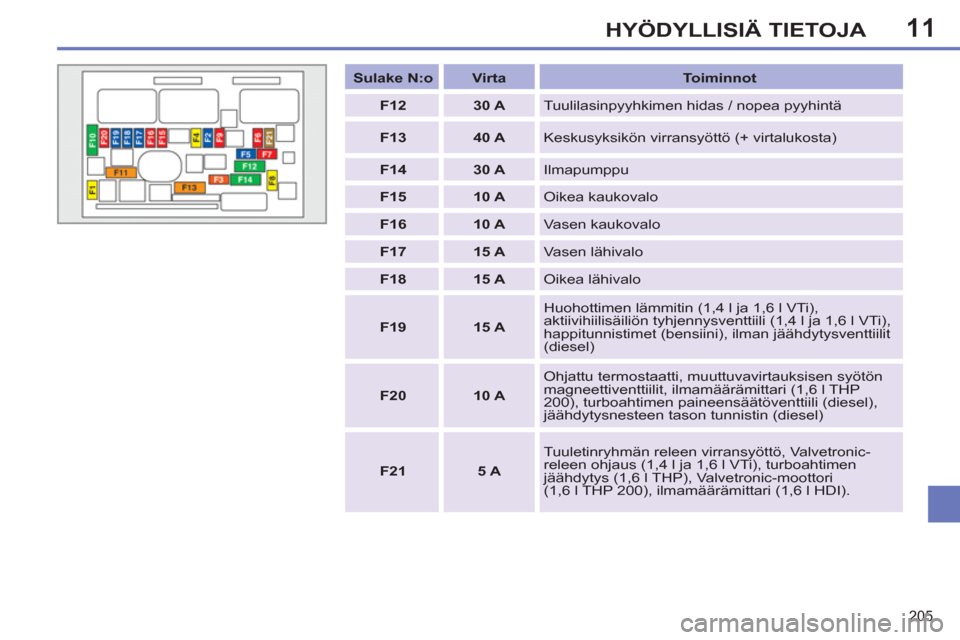

Sulake N:o



Virta


Toiminnot



F12



30 A

Tuulilasinpyyhkimen hidas / nopea pyyhintä


F13



40 A

Keskusyksikön virransyöttö (+ virtalukosta)


F14



30 A

Ilmapumppu


F15



10 A

Oikea kaukovalo


F16



10 A

Vasen kaukovalo


F17



15 A

Vasen lähivalo


F18



15 A

Oikea lähivalo


F19



15 A

Huohottimen lämmitin (1,4 l ja 1,6 l VTi),
aktiivihiilisäiliön tyhjennysventtiili (1,4 l ja 1,6 l VTi),
happitunnistimet (bensiini), ilman jäähdytysventtiilit
(diesel)


F20



10 A

Ohjattu termostaatti, muuttuvavirtauksisen syötön
magneettiventtiilit, ilmamäärämittari (1,6 l THP
200), turboahtimen paineensäätöventtiili (diesel),
jäähdytysnesteen tason tunnistin (diesel)


F21



5 A

Tuuletinryhmän releen virransyöttö, Valvetronic-
releen ohjaus (1,4 l ja 1,6 l VTi), turboahtimen
jäähdytys (1,6 l THP), Valvetronic-moottori
(1,6 l THP 200), ilmamäärämittari (1,6 l HDI).

11
206
HYÖDYLLISIÄ TIETOJA

Vain valtuutettu PEUGEOT-huoltokorjaamo tai valtuutettu korjaamo saa tehdä
muunlaisia sulakkeita (midi- tai maksisulakkeita) koskevia toimenpiteitä.


Sulake N:o


Virta

Toiminnot



F1



-

Ei käytössä


F2



5 A

Jarrun kaksitoiminen kytkin


F3



5 A

Akun latauksen ohjausyksikkö


F4



25 A

ABS/ESP-magneettiventtiilit


F5



-

Ei käytössä


F6



15 A

Vaihteisto (automaattiohjattu käsivalintainen tai
automaattinen)
Akun päällä olevat sulakkeet
