2013 FIAT STRADA Návod na použitie a údržbu (in Slovak)

23
obr. 26
F0X0030m
Neprevážajte deti na
kolenách cestujúcich
tak, že použijete ako ochranu
jeden bezpečnostný pás pre
oboch obr. 26.
POZOR
Je prísne zakázané
odmontovať alebo
poškodzovať komponenty
bezpečnostných pásov a
priťahovačov. Akýkoľvek
zákrok musí byť uskutočnený
kvalifikovaným a
autorizovaným personálom.
Vždy sa obráťte na
Autorizovaný servis Fiat .
POZOR
Ak bol bezpečnostný
pás vystavený silnému
namáhaniu, napr. v dôsledku
nehody, treba ho vymeniť celý
aj s ukotvením, pripevňovacími
skrutkami samotného
ukotvenia a priťahovača, a to
aj keď na ňom nevidno
poškodenia; bezpečnostný pás
by mohol stratiť svoje
vlastnosti pevnosti.
POZOR
Každý bezpečnostný pás
sa musí použiť iba pre
jednu osobu: Vo všeobecnosti
nezapínajte k osobe žiadne
predmety.
POZOR
007-044 STRADA LUM SK 1ed 4-04-2012 9:14 Pagina 23

24
Používanie bezpečnostných pásov je
potrebné aj pre tehotné ženy: v
prípade nárazu je nebezpečenstvo
úrazu výrazne nižšie pre matku aj
dieťa, ak má matka zapnutý pás.
Je prirodzené, že tehotné ženy musia
umiestniť spodnú časť pásu oveľa
nižšie, tak aby prechádzal ponad
panvu a popod brucho obr. 27.
obr. 27
F0X0155m
AKO UDRŽIAVAŤ STÁLU
ÚČINNOSŤ
BEZPEČNOSTNÝCH PÁSOV
1) Vždy používajte dobre vyrovnané
pásy, nie skrútené; uistite sa, že
pás sa môže posúvať voľne bez
prekážok.
2) Po vážnejšej zrážke, vymeňte
pripútaný pás, aj keď by sa na
pohľad nemusel javiť ako
poškodený.
3) Pri čistení pásov ich umývajte
ručne s vodou a neutrálnym
mydlom, opláchnite a nechajte
vyschnúť v tieni. Nepoužívajte
silné čistiace prostriedky, bielidlá
alebo farbiace prostriedky ani
žiadnu inú chemickú látku, ktorá
by mohla oslabiť vlákna.
4) Vyhnite sa tomu, aby ste namočili
navíjacie zariadenia: fungujú
správne len ak sa do nich
nedostane voda.
5) Vymeňte pás, keď vidno, že je
značne opotrebovaný alebo sú na
ňom zárezy.
VÁŽNE RIZIKO:
Vo vozidlách
vybavených air bagom na strane
spolujazdca, neumiestňujte na
predné sedadlo detskú sedačku.
POZOR
007-044 STRADA LUM SK 1ed 4-04-2012 9:14 Pagina 24

25
Priťahovač nevyžaduje žiadnu údržbu
ani mazanie. Akýkoľvek zásah pre
zmenu jeho pôvodného stavu
znehodnotí jeho účinnosť.
Ak z výnimočných prírodných
udalostí (záplavy, príval vĺn atď.) bolo
zariadenie zasiahnuté vodou alebo
blatom, je nevyhnutná jeho výmena.
Pre dosiahnutie maximálnej ochrany
účinkom priťahovača, majte pás
pripútaný tak aby dobre priliehal k
trupu a k panve.PRIŤAHOVAČE
Aby bol ochranný účinok
bezpečnostných pásov ešte vyšší, je
Fiat Strada vybavený priťahovačmi.
Tieto zariadenia prostredníctvom
snímača “vnímajú”, že dochádza k
prudkému nárazu a pritiahnu popruh
pásov o niekoľko centimetrov. Takto
bezpečnostný pás dokonale priľne k
telu cestujúcich, skôr ako začne
zachytávať ich telá. Aktivácia
priťahovača sa rozpozná podľa
zablokovania navíjacieho zariadenia;
bezpečnostný pás sa nenavíja, ani
keď ho posúvate rukou.
Môže dôjsť k miernemu úniku dymu.
Tento dym nie je škodlivý a
neznamená požiar.Priťahovacie zariadenia
nevyžadujú vnútorné
mazanie ani žiadnu inú údržbu.
Priťahovače v žiadnom prípade
nepoškodzujte. Také zásahy by
mohli ohroziť činnosť
bezpečnostných zariadení.
V prípade potreby sa obráťte na
servisnú sieť spoločnosti Fiat .
POZOR
007-044 STRADA LUM SK 1ed 4-04-2012 9:14 Pagina 25

26
Zákroky, ku ktorým
patria nárazy, vibrácie
alebo lokálne zahriatie
(presahujúce 100 stupňov C po
dobu maximálne 6 hodín) v zóne
priťahovačov, môžu vyvolať
poškodenie alebo aktiváciu; k
týmto podmienkam nepatria
vibrácie spôsobené
nerovnosťami ciest alebo
náhodné prekonanie malých
prekážok, chodníkov, a pod. V
prípade potreby zásahu sa
obráťte na Autorizovaný servis
Fiat .OBMEDZOVAČE ZAŤAŽENIA
(pre predpokladané verzie/trhy)
Pre zvýšenie ochrany pasažierov v
prípade nehody, sú navíjacie
zariadenia predných a zadných
bezpečnostných pásov (pre
verzie/trhy kde sú vo výbave)
vybavené, vo vnútri, zariadením,
ktoré umožňuje vhodne dávkovať
silu, ktorá pôsobí na trup a ramená
počas zachytávacieho účinku pásov v
prípade predného nárazu.
Priťahovač sa dá použiť
iba jedenkrát . Po jeho
aktivácii sa obráťte na
Autorizovaný servis Fiat za
účelom jeho výmeny. Ak sa blíži
vypršanie lehoty je treba sa
obrátiť na Autorizovaný servis
Fiat a nechať zariadenie
vymeniť.
POZOR
007-044 STRADA LUM SK 1ed 4-04-2012 9:14 Pagina 26

27
PALUBNÉ PRÍSTROJE
TACHOMETER obr. 33-34
(Ukazovateľ rýchlosti)
V závislosti od verzie môže
tachometer uvádzať odlišné vrchné
merateľné hodnoty.
obr. 34
F0X0037m
obr. 33
F0X0018m
UKAZOVATEĽ HLADINY
PALIVA obr. 35-36
Šípka ukazuje množstvo paliva ktoré
sa pravdepodobne nachádza v nádrži.
obr. 36
F0X0039m
Rozsvietenie kontrolky rezervy A
stálym svetlom znamená, že v nádrži
zostáva približne 5,5÷7,5 litrov
paliva.
Nejazdite s takmer prázdnou
nádržou: chýbajúce palivo by mohlo
poškodiť katalyzátor.
E - prázdna nádrž.
F - plná nádrž.
obr. 35
F0X2010m
007-044 STRADA LUM SK 1ed 4-04-2012 9:14 Pagina 27

28
TEPLOMER CHLADIACEJ
KVAPALINY MOTORA
obr. 37-38
Rozsvietenie kontrolky A znamená
príliš vysokú teplotu chladiacej
kvapaliny motora.
Počas normálnych prevádzkových
podmienok sa ručička môže
nachádzať v rôznych polohách v
rámci oblúka ukazovateľa, v
závislosti od podmienok použitia
vozidla a od riadenia chladiaceho
systému motora, ktoré zariadenie
nepretržite vykonáva automaticky,
vždy však mimo nebezpečnej
červenej zóny.
obr. 37
F0X0301m
UPOZORNENIE Ak sa ručička
nastaví na začiatok stupnice (nízka
teplota) a kontrolka A príliš vysokej
teploty na prístrojovom panely svieti,
znamená to, že sa v zariadení
vyskytla porucha. V takom prípade je
potrebné sa obrátiť na Autorizovaný
servis Fiat a nechať zariadenie
skontrolovať.
Aj keď jazdíte veľmi pomaly vo veľmi
teplom prostredí, môže sa ručička
priblížiť k červenej zóne. V takom
prípade je lepšie na chvíľu zastaviť a
vypnúť motor.
Potom ho naštartovať a pomaly sa
rozbehnúť.
obr. 38
F0X0302m
UPOZORNENIE Ak sa ukazovateľ
nastaví na úroveň prázdna nádrž a
kontrolka rezervy A-obr. 35-36 bliká,
znamená to poruchu v zariadení. V
niektorých verziách sa tá istá
signalizácia chyby oznamuje blikaním
delenej stupnice C na displeji. V
takom prípade je potrebné sa obrátiť
na Autorizovaný servis Fiat a nechať
zariadenie skontrolovať.
007-044 STRADA LUM SK 1ed 4-04-2012 9:14 Pagina 28

29

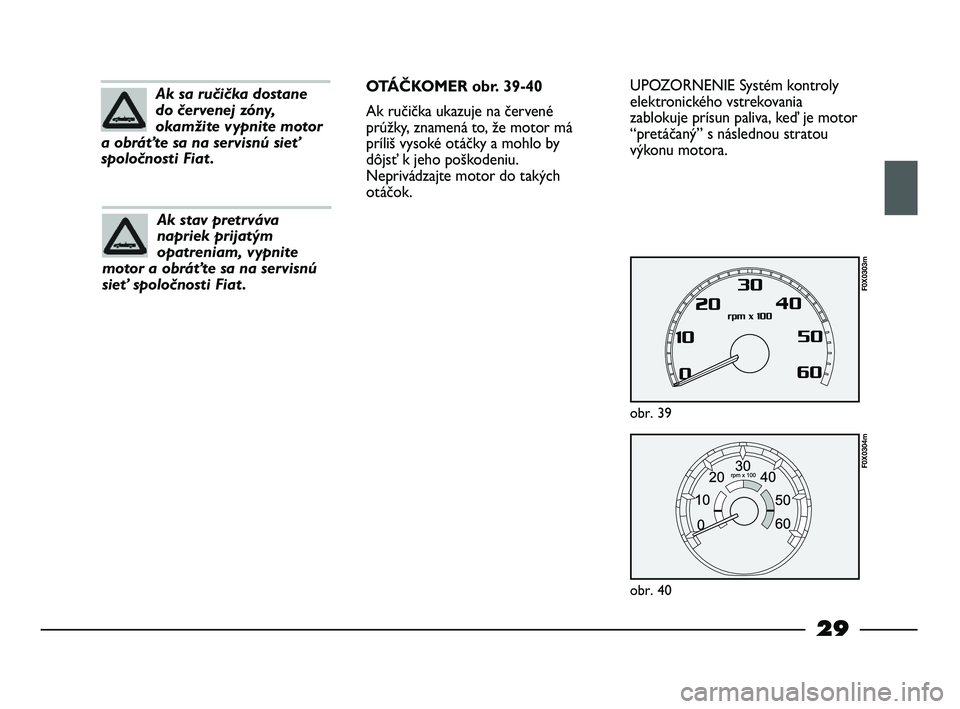

UPOZORNENIE Systém kontroly
elektronického vstrekovania
zablokuje prísun paliva, keď je motor
“pretáčaný” s následnou stratou
výkonu motora.
obr. 39
F0X0303m
obr. 40
F0X0304m
Ak sa ručička dostane
do červenej zóny,
okamžite vypnite motor
a obráťte sa na servisnú sieť
spoločnosti Fiat .
Ak stav pretrváva
napriek prijatým
opatreniam, vypnite
motor a obráťte sa na servisnú
sieť spoločnosti Fiat .
OTÁČKOMER obr. 39-40
Ak ručička ukazuje na červené
prúžky, znamená to, že motor má
príliš vysoké otáčky a mohlo by
dôjsť k jeho poškodeniu.
Neprivádzajte motor do takých
otáčok.
007-044 STRADA LUM SK 1ed 4-04-2012 9:14 Pagina 29

30
KOMPAS obr. 41
Niektoré verzie môžu byť vybavené
kompasom A pre orientáciu.
Tento prístroj ukazuje správny smer
prostredníctvom rozsvietenia
červených led kontroliek na delenej
stupnici. Na stupnici sú uvedené
najdôležitejšie svetové strany:
N = Sever, S = Juh,
E = Východ, W = Západ a tiež
NW = Severozápad,
NE = Severovýchod,
SW = Juhozápad,
SE = Juhovýchod.
UPOZORNENIE Údaje ktoré
poskytuje kompas sa musia chápať
iba ako pomôcka pre jazdu. Jeho
prítomnosť vo vozidle nemá nabádať
vodiča aby sa vydal a jazdil na
neznámych miestach a/alebo
oblastiach a spoliehal sa pri tom iba
na tento navigačný prístroj.
UPOZORNENIE V prítomnosti
silných magnetických polí (mobilné
telefóny, rádiové antény atď.) by
kompas mohol zobrazovať
nesprávne údaje.
S WESWSE-1-2
-3
-4
x10°-1
-2
-3
-40 01
-1
-2
-3
-4
x10°-1
-2
-3
-40
0
1
obr. 41
F0X0025m
SKLONOMERY obr. 41
Niektoré verzie môžu byť vybavené
priečnym sklonomerom
B a pozdĺžnym sklonomerom C.
Sklonomery sú odstupňované po 10
stupňov, na stupnici od
+40 do -40 stupňov.
V statickom stave vozidla (pod
hodnotou 0,18 G zrýchlenia) bude
poskytnutý údaj zhodný s
naklonením samotného vozidla.
UPOZORNENIE Údaje poskytované
sklonomermi sa musia chápať iba
ako doplnkové údaje; nesmú sa
chápať ako “kontrola” vozidla. Za
kontrolu vozidla vždy a v každom
prípade zodpovedá vodič.
Riziko prevrátenia
hrozí aj keď je vozidlo
vybavené priečnym a
pozdĺžnym sklonomerom.
Vyhnite sa preto situáciám
ktoré by predstavovali
nebezpečenstvo pre vás alebo
pre ostatných.
POZOR
007-044 STRADA LUM SK 1ed 4-04-2012 9:14 Pagina 30
