2013 FIAT STRADA Návod na použitie a údržbu (in Slovak)

15
obr. 9F0X0009m
Verzia Adventure obr. 9
A – Tachometer (ukazovateľ
rýchlosti)
B – Ukazovateľ hladiny paliva s
kontrolkou rezervy
C – Teplomer chladiacej kvapaliny
motora s kontrolkou príliš
vysokej teploty
D – Otáčkomer
E – Displej
007-044 STRADA LUM SK 1ed 4-04-2012 9:14 Pagina 15

16
OSOBNÉ NASTAVENIA
SEDADLÁ Nastavenie
v pozdĺžnom smere
Zdvihnite páku A-obr. 10 a potlačte
sedadlo dopredu alebo dozadu:
počas jazdy musia byť ramená
mierne zohnuté a ruky položené na
korune volantu.
Po uvoľnení páky skontrolujte, či je
sedadlo správne zaistené vo
vodiacich koľajniciach tak, že sa ho
pokúsite posunúť dopredu a dozadu.
V prípade nezaistenia by sa sedadlo
mohlo posunúť a vypadnúť z
vodiacich koľajníc.
Akékoľvek nastavenie
sa musí vykonať na
zastavenom vozidle.
POZOR
Nedemontujte sedadlá
a ani na nich nerobte
údržbu a/alebo opravy:
nesprávne vykonané úkony
môžu ohroziť činnosť
bezpečnostných zariadení; vždy
sa obráťte na autorizovaný
servis Fiat .
POZOR
obr. 10
F0X0010m
obr. 11
F0X0011m
Nastavenie
sklopného operadla
Otáčajte kolieskom B-obr. 11
dovtedy, kým nedosiahnete želaný
sklon operadla.
007-044 STRADA LUM SK 1ed 4-04-2012 9:14 Pagina 16

17
OPIERKY HLAVY obr. 14
Predné
Pre zvýšenie bezpečnosti cestujúcich
sa výška opierok hlavy dá nastaviť a
opierky sa automaticky zaistia v
želanej polohe. Ručné nastavenie výšky
(pre verzie/trhy, kde je vo výbave)
Nastavenie vykonajte pomocou páky
A-obr. 12.
Prístup k zadným sedadlám
(verzia s dvojitou kabínou)
Pre prístup k zadným sedadlám
potiahnite smerom hore páčku
A-obr. 13, operadlo sa tak sklopí a
sedadlo je možné posunúť dopredu
zatlačením na operadlo.
obr. 12
F0X0012m
obr. 13
F0X0013m
obr. 14
F0X0014m
Pre verzie/trhy, ak je vo výbave,
vrátením operadla dozadu sa sedadlo
vráti do pôvodnej polohy
(mechanická pamäť).
Opierky hlavy
nezabudnite nastaviť
tak, aby sa o ne opieralo
temeno hlavy a nie krk. Iba v
tejto polohe plnia svoju
ochrannú funkciu v prípade
nárazu.
POZOR
007-044 STRADA LUM SK 1ed 4-04-2012 9:14 Pagina 17

18
VNÚTORNÉ SPÄTNÉ
ZRKADLO obr. 17
Je nastaviteľné. Posunutím páčky A
sa dosiahne:
1) normálna poloha
2) poloha proti oslepeniu.
Je takisto vybavené bezpečnostným
mechanizmom, ktorý ho uvoľní pri
náraze. Možno ho nastaviť v zvislom smere:
1) Páku A posuňte do polohy 1.
2) Nastavte volant.
3) Vráťte páku do polohy 2, aby ste
zaistili volant. VOLANT obr. 16
obr. 17
F0X0017m
obr. 16
F0X0016m
obr. 15
F0X0015m
Zadné
(verzia s dvojitou kabínou)
Pre zadné sedadlá sú určené výškovo
nastaviteľné opierky hlavy. Niektoré
verzie sú vybavené treťou opierkou
hlavy v strede, ktorej výšku možno
nastaviť do 2 polôh: úplne hore /
úplne dole.
Ak si želáte opierky hlavy vytiahnuť,
stlačte zaisťujúci prvok A-obr. 15 a
potom ich vytiahnite smerom hore.
Nastavenie sa musí
vykonať iba na
stojacom vozidle.
POZOR
007-044 STRADA LUM SK 1ed 4-04-2012 9:14 Pagina 18

19
obr. 18
F0X0019m
VONKAJŠIE SPÄTNÉ
ZRKADLÁ
S ručným nastavovaním obr. 18
Zvnútra vozidla zatlačte na
rukoväť A. S elektrickým nastavovaním
obr. 19
Nastavenie môžete uskutočniť len ak
je štartovací kľúč otočený v polohe
MAR.
Nastavte zrkadlo zatlačením na
vypínač A v štyroch smeroch.
Tlačidlo B vyberá zrkadlo (ľavé alebo
pravé), ktoré sa má nastaviť.
Odporúča sa vykonať nastavenie na
stojacom vozidle so zatiahnutou
ručnou brzdou .
obr. 19
F0X0020m
Ak rozmery zrkadla
bránia v prechode cez
úzke miesto, sklopte ho
z polohy 1-obr. 19 a 20 do
polohy 2.
obr. 20
F0X0021m
Odrazový povrch
pravého spätného
zrkadla je parabolický čím sa
rozširuje zorné pole. Rozmer
obrazu je menší s dojmom, že
odrážaný objekt je ďalej ako v
reálne je.
POZOR
Vo vonkajších zrkadlách sú
zabudované bočné smerovky
(smerové svetlá) A-obr. 20.
007-044 STRADA LUM SK 1ed 4-04-2012 9:14 Pagina 19

20
NASTAVENIE VÝŠKY
PREDNÝCH
BEZPEČNOSTNÝCH PÁSOV
Vždy nastavte výšku pásov, a
prispôsobte ju telu pasažierov. Toto
opatrenie môže podstatne znížiť
riziko zranenia v prípade nárazu.
Správne nastavenie dosiahnete vtedy,
keď bude pás prechádzať zhruba cez
polovicu vzdialenosti medzi koncom
ramena a krkom.
V závislosti od verzie možno výšku
nastaviť v rozsahu až 5 polôh
obr. 22:
Pri zdvíhaní: výkyvný prstenec B
zodvihnite do želanej polohy.
Výškové nastavenie
bezpečnostných pásov
musí byť vykonané pri
zastavenom vozidle.
POZOR
BEZPEČNOSTNÉ PÁSY
AKO POUŽÍVAŤ
BEZPEČNOSTNÉ PÁSY obr. 21
Na zapnutie pásov chyťte spojovací
jazýček A a vsuňte ho do miesta
spony B, pokiaľ nebudete počuť
cvaknutie blokovania.
Zľahka potiahnite pás, ak by sa pás
zasekol, nechajte ho aspoň na krátky
úsek navinúť a znovu ho potiahnite;
vyhnite sa pri tom prudkým
trhnutiam.
obr. 21
F0X0022m
Na odopnutie pásu stlačte tlačidlo C.
Pridržujte pás počas navíjania, aby sa
nepretočil.
Pás sa prostredníctvom navíjacieho
zariadenia prispôsobí telu pasažiera,
ktorý si ho pripol, a umožní mu
voľný pohyb.
S vozidlom umiestneným v silnom
sklone sa môže navíjacie zariadenie
zablokovať; ide o bežný jav.
Mechanizmus priťahovača tiež
zablokuje pás pri každom rýchlom
vyťahovaní alebo v prípade prudkého
zabrzdenia, nárazov a zákrut pri
vysokej rýchlosti.
Pre maximálnu
ochranu, držte operadlo
vo vzpriamenej polohe, oprite
si dobre chrbát a majte pás
dobre priliehajúci na trup a
panvu.
POZOR
007-044 STRADA LUM SK 1ed 4-04-2012 9:14 Pagina 20

21

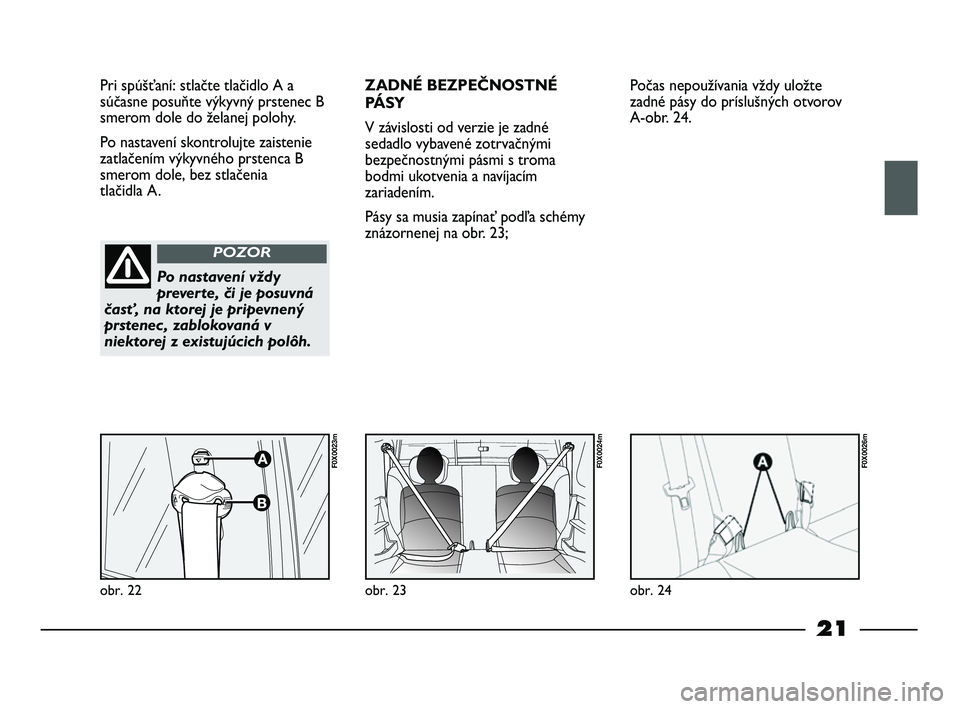

Pri spúšťaní: stlačte tlačidlo A a
súčasne posuňte výkyvný prstenec B
smerom dole do želanej polohy.
Po nastavení skontrolujte zaistenie
zatlačením výkyvného prstenca B
smerom dole, bez stlačenia
tlačidla A.
obr. 22
F0X0023m
obr. 23
F0X0024m
Po nastavení vždy
preverte, či je posuvná
časť, na ktorej je pripevnený
prstenec , zablokovaná v
niektorej z existujúcich polôh.
POZOR
ZADNÉ BEZPEČNOSTNÉ
PÁ S Y
V závislosti od verzie je zadné
sedadlo vybavené zotrvačnými
bezpečnostnými pásmi s troma
bodmi ukotvenia a navíjacím
zariadením.
Pásy sa musia zapínať podľa schémy
znázornenej na obr. 23;
obr. 24
F0X0026m
Počas nepoužívania vždy uložte
zadné pásy do príslušných otvorov
A-obr. 24.
007-044 STRADA LUM SK 1ed 4-04-2012 9:14 Pagina 21

22
VŠEOBECNÉ UPOZORNENIA
NA POUŽÍVANIE
BEZPEČNOSTNÝCH PÁSOV
Vodič musí dodržiavať (a takisto
dozrieť na pasažierov vozidla) všetky
miestne legislatívne predpisy
ohľadom povinnosti a spôsobov
použitia pásov. Skôr ako sa vydáte na
cestu, si vždy zapnite bezpečnostné
pásy.
obr. 25
F0X0029m
Pre maximálnu
ochranu, držte operadlo
vo vzpriamenej polohe, oprite
si dobre chrbát a majte pás
dobre priliehajúci na trup a
panvu. Pásy si zapínajte vždy, a
to predné ako aj zadné!
Jazdenie bez zapnutých pásov
zvyšuje riziko vážnych zranení
alebo smrti v prípade nárazu.
POZOR
Pás nesmie byť
prekrútený. Horná časť
musí prechádzať cez ramená a
krížom prechádzať hrudník.
Spodná časť musí priliehať na
panvu a nie na brucho
cestujúceho, aby sa predišlo
riziku zošmyknutia dopredu
obr. 25. Nepoužívajte pomôcky
(pružinky, spony, atď.), ktoré
udržujú pásy v uvoľnenej
polohe, v ktorej nepriliehajú k
telám spolujazdcov.
POZOR
007-044 STRADA LUM SK 1ed 4-04-2012 9:14 Pagina 22
