2013 FIAT PUNTO Návod k použití a údržbě (in Czech)

117
BEZPEČNOST
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PALUBNÍ DESKA
A OVLÁDAČE
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
MONTÁŽ TAŽNÉHO ZAŘÍZENÍ
Montáž tažného zařízení ke karosérii musejí
provádět odborní technici podle pokynů
výrobce tohoto zařízení.
Tažné zařízení musí být v souladu se stá-
vajícími předpisy v platném znění s od-
voláním na směrnici 94/20/EHS v platném
znění.
Pro každou verzi vozu je nutno používat
tažné zařízení vhodné pro hmotnost pří-
pojného vozidla, na které se bude rovněž
montovat.
Pro elektrický přípoj je nutno použít uni-
fikovanou přípojku, která se většinou mon-
tuje na držák obvykle upevněný k tažnému
zařízení. Do vozidla je nutno nainstalovat
jednotku pro fungování vnějších světel pří-
pojného vozidla.
Elektrické přípoje musejí být provedeny
konektory se 7 nebo 13 póly napájenými
12 VDC (normy CUNA/UNI a ISO/DIN)
v souladu s případnými pokyny výrobce
vozidla a/nebo tažného zařízení.Případnou elektrickou brzdu či jiné zaří-
zení (elektrický naviják, atd.) je nutno na-
pájet přímo z baterie kabelem o průřezu
min. 2,5 mm
2.
UPOZORNĚNÍ Elektrická brzda či pří-
padný naviják se smí používat pouze se
spuštěným motorem.
Kromě výše uvedených přípojek je pří-
pustné připojit k elektrickému rozvodu
vozidla pouze napájecí kapel případné
elektrické brzdy a kabel případného vnitř-
ního svítidla přípojného vozidla s výkonem
max. 15 W.
Pro přípoje použijte skříňku osazenou ka-
belem od baterie o průřezu min. 2,5 mm
2. Při jízdě s přívěsem dodržujte specifické
rychlostní limity příslušné země. V každém
případě nesmí být maximální rychlost
vyššínež 100 km/h.
Doporučujeme osadit oj přípojného vo-
zidla vhodným stabilizátorem.
Systém ABS, kterým je vozid-
lo případně vybaveno, nepů-
sobí na brzdovou soustavu přípojného
vozidla. Proto je třeba vyšší opatrnost
na kluzném povrchu.
POZOR
Brzdová soustava vozidla
se nesmí v žádném případě
upravit . Brzdová soustava přípojného
vozidla musí být zcela nezávislá na
hydraulickém systému vozu.
POZOR

118
BEZPEČNOST
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PALUBNÍ DESKA
A OVLÁDAČE
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
Montážní schéma, obr. 3
Konstrukce tažného zařízení musí být
upevněno v bodech označených
Øcelkem
šesti šrouby M 10.
Desky v rámu musejí mít minimální tloušť-
ku 6 mm.
Tažný hák se musí upevnit ke karosérii
aniž by bylo nutné provést vrtání zadní-
ho nárazníku, které by bylo po demontáži
háku vidět.
UPOZORNĚNÍ Je nezbytné upevnit ve vý-
ši koule háku dobře viditelný štítek z vhod-
ného materiálu a o vhodných rozměrech,
na kterém musí být napsáno:
SVISLÉ ZATÍŽENÍ TAŽNÉHO ZAŘÍZENÍ
MAX. 60 kg
Po ukončení montáže je nut-
no otvory šroubů zatmelit ,
aby jimi případně nevnikaly výfukové
plyny.
POZOR
obr. 3F0M0143m
St

119
BEZPEČNOST
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PALUBNÍ DESKA
A OVLÁDAČE
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
UPOZORNĚNÍ Při používání zimních
pneumatik s indexem maximální rychlos-
ti nižším, než je rychlost, jíž může jet vo-
zidlo (zvýšená o 5%), je nutno v kabině
v zorném poli řidiče upevnit štítek s údajem
o nejvyšší rychlosti, kterou může vozidlo jet
se zimními pneumatikami, (jak předepisuje
příslušná směrnice EU).
Pro zajištění bezpečnosti jízdy a brzdění
je nezbytné, aby byla všechna kola vozid-
la osazená stejnými pneumatikami (stejné
značky a profilu).
Nezapomínejte, že není vhodné zaměňovat
směr otáčení pneumatik.SNĚHOVÉ ŘETĚZY
Použití sněhových řetězů je upraveno
zákony příslušného státu.
Sněhové řetězy je nutno nasadit pouze na
pneumatiky předních (hnacích) kol. Dopo-
ručujeme použít sněhové řetězy z nabídky
příslušenství Lineaccessori Fiat.
Po ujetí několika desítek metrů s nasaze-
nými sněhovými řetězy zkontrolujte, zda
jsou řádně napnuty.
UPOZORNĚNÍ Při nasazených sněhových
řetězech pracujte s pedálem plynu velmi
citlivě a prokluzování hnacích kol omezte
na minimum, protože jinak by mohlo do-
jít k přetržení řetězů, poškození karosérie
a mechanických komponentů.
UPOZORNĚNÍ Používejte sněhové řetě-
zy o rozměru 9 mm.
ZIMNÍ PNEUMATIKY
Používejte zimní pneumatiky stejných roz-
měrů jako pneumatiky dodané s vozem.
Technici servisní sítě Fiat rádi poradí s vol-
bou nejvhodnějšího typu zimních pneu-
matik podle účelu použití.
Ohledne typu, tlaku huštění a charakteris-
tik zimních pneumatik postupujte přesně
podle pokynu uvedených v části „Kola“
v „Technické údaje“.
Sjetím vzorku na hloubku menší než 4 mm
se podstatně omezí výkony zimních pneu-
matik. V takovém případě je vhodné je
vyměnit.
Vzhledem ke speciálním vlastnostem zim-
ních pneumatik při jízdě v normálních pod-
mínkách nebo na delší vzdálenosti po dál-
nici podávají tyto pneumatiky nižší výkony
než standardní pneumatiky. Proto je třeba
používat zimní pneumatiky pouze v pod-
mínkách, pro něž byly schváleny.
Se zimními pneumatikami
s rychlostním indexem „Q“
nesmíte jet rychleji než 160 km/h;
s rychlostním indexem „T“ nesmíte jet
rychleji než 190 km/h; s rychlostním
indexem „H“ nesmíte jet rychleji než
210 km/h; vždy však musíte dodržovat
dopravní předpisy.
POZOR

120
BEZPEČNOST
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PALUBNÍ DESKA
A OVLÁDAČE
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
DLOUHODOBÉ
ODSTAVENÍ VOZIDLA
Jestliže má být vůz odstaven na dobu del-
ší než jeden měsíc, doporučujeme učinit
následující opatření:
❒Odstavte vozidlo v krytém, suchém
a pokud možno větraném prostoru;
❒zařaďte nějaký rychlostní stupeň;
❒zkontrolujte, zda není zatažená parko-
vací brzda;
❒odpojte kabel od minusového pólu ba-
terie a zkontrolujte nabití baterie; Při
odstavení vozidla na dlouhou dobu je
nutno tuto kontrolu provést jednou za
tři měsíce. Baterii dobijte, když je její
optický indikátor tmavý, bez zeleného
středu;
❒nalakované díly očistěte a ošetřete kon-
zervačními přípravky;
❒lesklé kovové díly vozidla očistěte
a ošetřete speciálními přípravky, které
jsou běžně k dostání;
❒gumičky stíračů předního skla a před-
ních světlometů posypte mastkem
a odklopte je od skel;
❒pootevřete okna;
❒přikryjte vozidlo plachtou z tkaniny ne-
bo děrovaného plastu. Nepoužívejte
plachtu z plastu bez otvorů, protože
neumožňuje odpařování vlhkosti z po-
vrchu vozu;
❒nahustěte pneumatiky na tlak o 0,5 bar
vyšší, než je normálně předepsaná hod-
nota, kontrolujte pravidelně tlak v pneu-
matikách;
❒pokud neodpojíte baterii od elektric-
kého rozvodu, kontrolujte její nabití jed-
nou za 30 dnů. Pokud bude mít optic-
ký ukazatel tmavou barvu bez zelené
zóny uprostřed, dobijte baterii;
❒nevypouštějte chladicí soustavu motoru.
UPOZORNĚNÍ Pokud je vůz vybaven
alarmem, deaktivujte alarm dálkovým
ovladačem.
S nasazenými sněhovými ře-
tězy jezděte pomalu, nanejvýš
rychlostí 50 km/h. Vyhýbej-
te se výmolům, výstupkům
a obrubníkům. Nejezděte
s nasazenými řetězy dlouhé
úseky po nezasněžené vozovce, abyste
nepoškodili vozidlo a povrch vozovky.
POZOR

121
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PALUBNÍ DESKA
A OVLÁDAČE
KONTROLKY
A HLÁŠENÍ
OBECNÁ UPOZORNĚNÍ ................................................. 122
PŘÍLIŠ NÍZKÁ HLADINA BRZDOVÉ KAPALINY ....... 122
ZABRZDĚNÁ PARKOVACÍ BRZDA ............................... 122
PORUCHA SYSTÉMU AIRBAGŮ .................................... 123
PŘÍLIŠ VYSOKÁ TEPLOTA CHLADICÍ
KAPALINY MOTORU ......................................................... 123

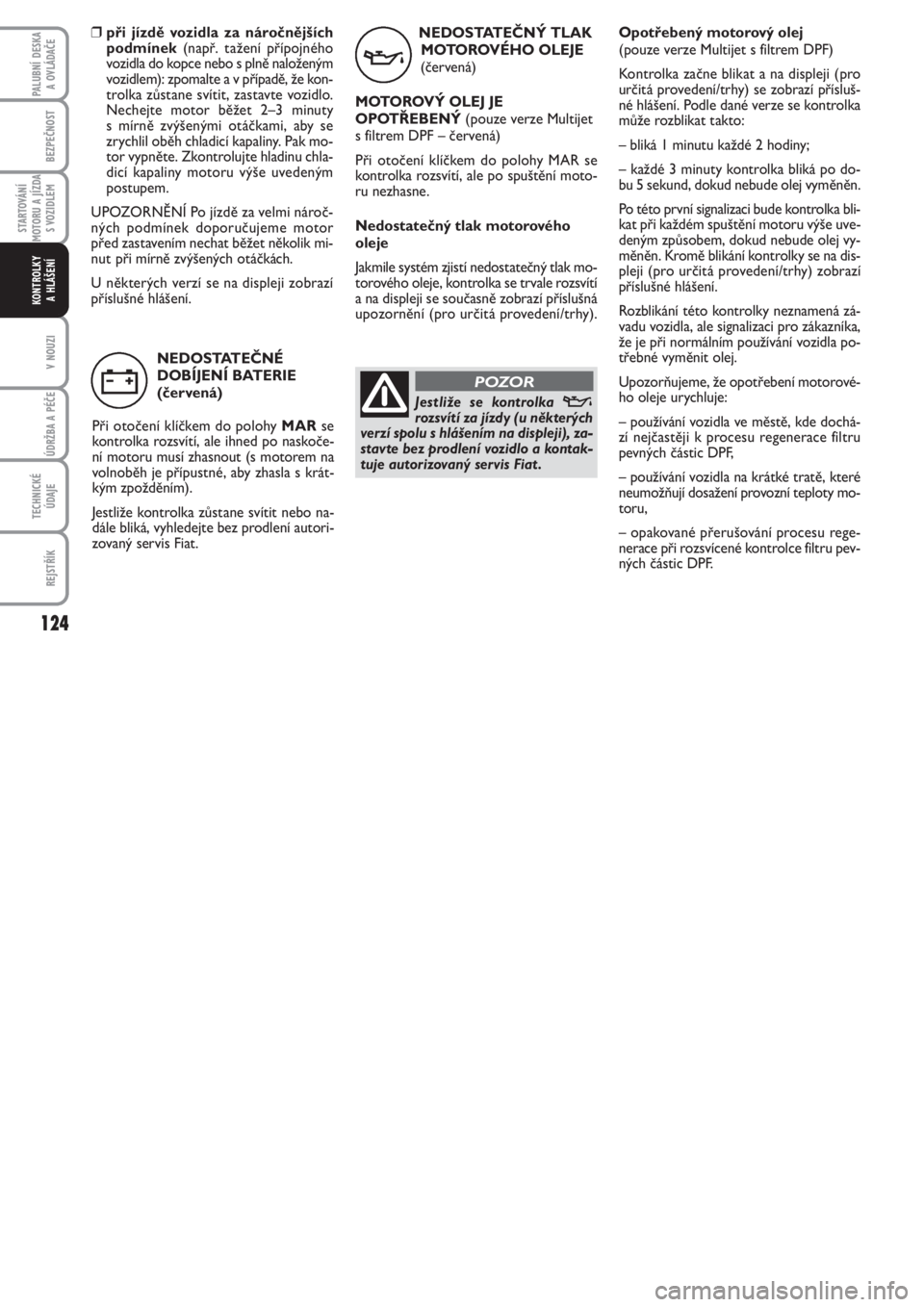

NEDOSTATEČNÉ DOBÍJENÍ BATERIE .......................... 124
NEDOSTATEČNÝ TLAK MOTOROVÉHO OLEJE -
MOTOROVÝ OLEJ JE OPOTŘEBENÝ ............................ 124
ZÁVADA ELEKTRICKÉHO POSILOVÉHO ŘÍZENÍ
„DUALDRIVE“ ...................................................................... 125
NEDOVŘENÉ DVEŘE ........................................................ 125
HLADINA MOTOROVÉHO OLEJE ................................ 125
ZÁVADA EBD ....................................................................... 125
PORUCHA SYSTÉMU VSTŘIKOVÁNÍ
(verze Multijet) ...................................................................... 126
PORUCHA SYSTÉMU ŘÍZENÍ MOTORU
(EOBD) (benzínové verze) ................................................. 126
VYPNUTÝ AIRBAG SPOLUJEZDCE ............................... 127
PORUCHA SYSTÉMU ABS ................................................ 127
REZERVA PALIVA ................................................................. 127
NEZAPNUTÝ BEZPEČNOSTNÍ PÁS .............................. 127
ŽHAVENÍ SVÍČEK ............................................................... 128
ZÁVADA ŽHAVENÍ SVÍČEK ............................................. 128VODA V NAFTOVÉM FILTRU .......................................... 128
PORUCHA OCHRANNÉHO SYSTÉMU
VOZIDLA FIAT CODE ....................................................... 129
PORUCHA VNĚJŠÍCH SVĚTEL ........................................ 129
ZADNÍ SVÍTILNA DO MLHY .......................................... 129
OBECNÁ SIGNALIZACE .................................................. 129
PROBÍHÁ ČISTĚNÍ FILTRU DPF
(verze Multijet) ...................................................................... 130
PORUCHA SYSTÉMU ESP ................................................ 130
OPOTŘEBENÍ BRZDOVÝCH DESTIČEK ..................... 130
PORUCHA HILL HOLDER ............................................... 130
OBRYSOVÁ A POTKÁVACÍ SVĚTLA .............................. 131
FOLLOW ME HOME ..........................................................
131
PŘEDNÍ SVĚTLOMETY DO MLHY ................................. 131
LEVÝ UKAZATEL SMĚRU ................................................. 131
PRAVÝ UKAZATEL SMĚRU .............................................. 131
ZAPNUTÍ ELEKTRICKÉHO POSILOVÉHO ŘÍZENÍ
„DUALDRIVE“ .................................................................... 131
DÁLKOVÉ SVĚTLOMETY .................................................. 131
UPOZORNĚNÍ NA MOŽNOU TVORBU NÁLEDÍ
NA VOZOVCE ..................................................................... 132
OMEZENÝ DOJEZD .......................................................... 132
SYSTÉM ASR ......................................................................... 132
PŘEKROČENÍ LIMITU RYCHLOSTI ................................ 132
K K
O O
N N
T T
R R
O O
L L
K K
Y Y
A A
H H
L L
Á Á
Š Š
E E
N N
Í Í

122
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PALUBNÍ DESKA
A OVLÁDAČE
KONTROLKY
A HLÁŠENÍ

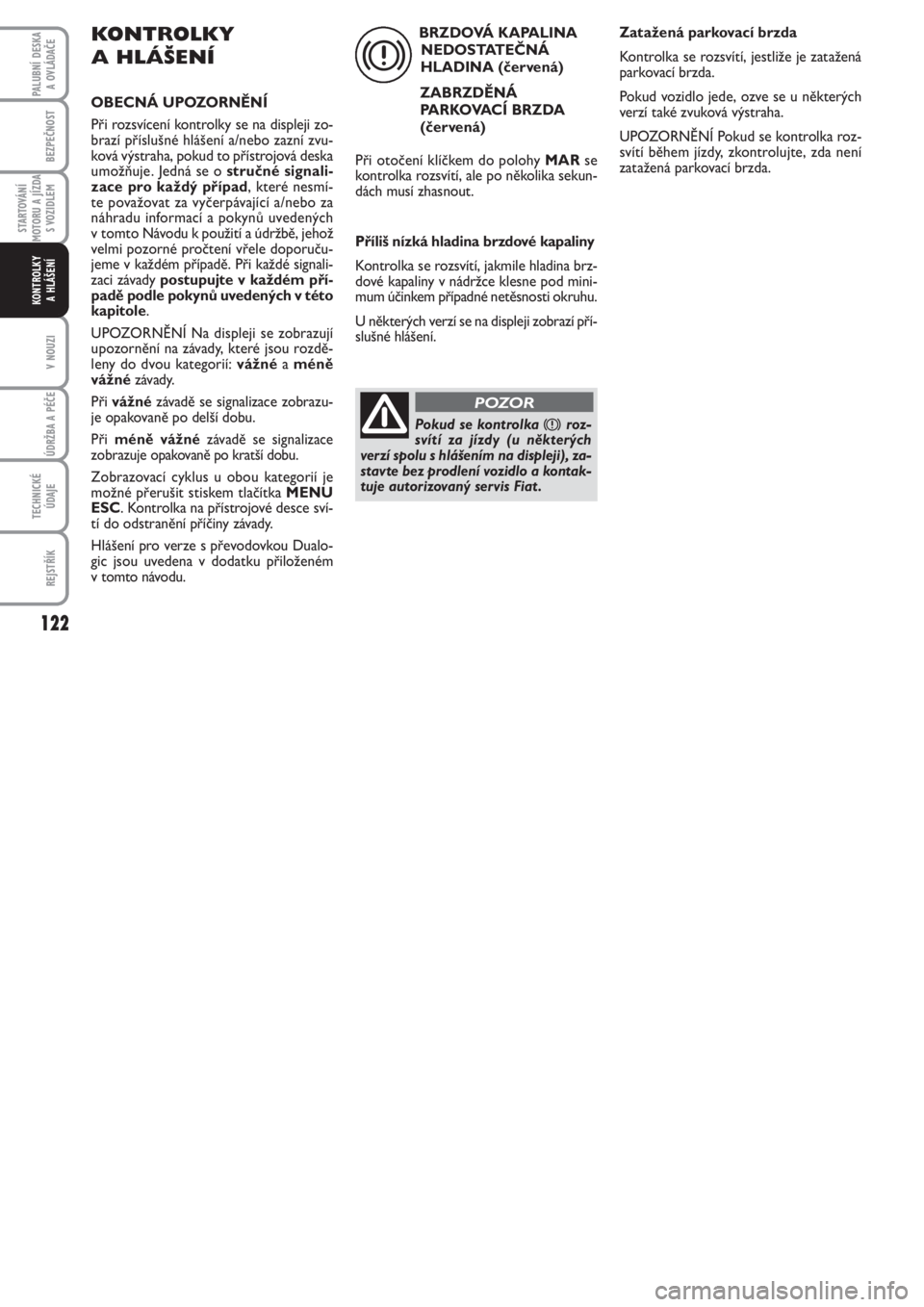

KONTROLKY
A HLÁŠENÍ
OBECNÁ UPOZORNĚNÍ
Při rozsvícení kontrolky se na displeji zo-
brazí příslušné hlášení a/nebo zazní zvu-
ková výstraha, pokud to přístrojová deska
umožňuje. Jedná se o stručné signali-
zace pro každý případ, které nesmí-
te považovat za vyčerpávající a/nebo za
náhradu informací a pokynů uvedených
v tomto Návodu k použití a údržbě, jehož
velmi pozorné pročtení vřele doporuču-
jeme v každém případě. Při každé signali-
zaci závady postupujte v každém pří-
padě podle pokynů uvedených v této
kapitole.
UPOZORNĚNÍ Na displeji se zobrazují
upozornění na závady, které jsou rozdě-
leny do dvou kategorií: vážné a méně
vážnézávady.
Při vážnézávadě se signalizace zobrazu-
je opakovaně po delší dobu.
Při méně vážnézávadě se signalizace
zobrazujeopakovaně po kratší dobu.
Zobrazovací cyklus u obou kategorií je
možné přerušit stiskem tlačítka MENU
ESC. Kontrolka na přístrojové desce sví-
tí do odstranění příčiny závady.
Hlášení pro verze s převodovkou Dualo-
gic jsou uvedena v dodatku přiloženém
v tomto návodu.BRZDOVÁ KAPALINA
NEDOSTATEČNÁ
HLADINA (červená)
ZABRZDĚNÁ
PARKOVACÍ BRZDA
(červená)
Při otočení klíčkem do polohy MARse
kontrolka rozsvítí, ale po několika sekun-
dách musí zhasnout.
Příliš nízká hladina brzdové kapaliny
Kontrolka se rozsvítí, jakmile hladina brz-
dové kapaliny v nádržce klesne pod mini-
mum účinkem případné netěsnosti okruhu.
U některých verzí se na displeji zobrazí pří-
slušné hlášení.
x
Pokud se kontrolka xroz-
svítí za jízdy (u některých
verzí spolu s hlášením na displeji), za-
stavte bez prodlení vozidlo a kontak-
tuje autorizovaný servis Fiat .
POZOR
Zatažená parkovací brzda
Kontrolka se rozsvítí, jestliže je zatažená
parkovací brzda.
Pokud vozidlo jede, ozve se u některých
verzí také zvuková výstraha.
UPOZORNĚNÍ Pokud se kontrolka roz-
svítí během jízdy, zkontrolujte, zda není
zatažená parkovací brzda.

123
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PALUBNÍ DESKA
A OVLÁDAČE
KONTROLKY
A HLÁŠENÍ
ZÁVADA SYSTÉMU
AIRBAGŮ
(červená)
Při otočení klíčkem do polohy MARse
kontrolka rozsvítí, ale po několika sekun-
dách musí zhasnout.
Trvalé svícení kontrolky signalizuje závadu
airbagové soustavy.
U některých verzí se na displeji zobrazí
příslušné hlášení.
¬Jestliže se při otočení klíčku
v zapalování na MAR kon-
trolka
¬nerozsvítí nebo se rozsvítí za
jízdy, je možné, že je v některém ze
zádržných systémů závada. Airbagy
nebo předpínače by se nemusely při
nehodě aktivovat nebo by se v ome-
zeném počtu případů mohly aktivovat
chybně. Než budete pokračovat v jíz-
dě, kontaktujte autorizovaný servis Fi-
at a nechejte systém bez prodlení
zkontrolovat .
POZOR
Závadu kontrolky ¬(kon-
trolka nesvítí) signalizuje i bli-
kání (delší než 4 sekundy) kontrolky
“vypnutého čelního airbagu spolu-
cestujícího.
POZOR
PŘÍLIŠ VYSOKÁ
TEPLOTA CHLADICÍ
KAPALINY MOTORU
(červená)
Při otočení klíčkem do polohy MARse
kontrolka rozsvítí, ale po několika sekun-
dách musí zhasnout.
Kontrolka se rozsvítí při přehřátí motoru.
Jestliže se kontrolka rozsvítí, je třeba po-
stupovat takto:
❒ při normální jízdě: zastavte vozidlo,
vypněte motor a zkontrolujte, zda ne-
ní hladina kapaliny v nádrži pod značkou
MIN. Pokud je pod touto značkou, po-
čkejte několik minut, aby mohl motor
vychladnout, pak pomalu a opatrně
otevřete uzávěr, doplňte chladicí kapa-
linu, zkontrolujte, zda se nachází mezi
značkami MIN a MAX na nádržce.
Zkontrolujte vizuálně i případné úniky
kapaliny. Pokud se při dalším nastarto-
vání motoru kontrolka opět rozsvítí,
vyhledejte autorizovaný servis Fiat.
ç

124
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PALUBNÍ DESKA
A OVLÁDAČE
KONTROLKY
A HLÁŠENÍ
NEDOSTATEČNÝ TLAK
MOTOROVÉHO OLEJE
(červená)
MOTOROVÝ OLEJ JE
OPOTŘEBENÝ (pouze verze Multijet
s filtrem DPF – červená)
Při otočení klíčkem do polohy MAR se
kontrolka rozsvítí, ale po spuštění moto-
ru nezhasne.
Nedostatečný tlak motorového
oleje
Jakmile systém zjistí nedostatečný tlak mo-
torového oleje, kontrolka se trvale rozsvítí
a na displeji se současně zobrazí příslušná
upozornění (pro určitá provedení/trhy).
v
Jestliže se kontrolka vrozsvítí za jízdy (u některých
verzí spolu s hlášením na displeji), za-
stavte bez prodlení vozidlo a kontak-
tuje autorizovaný servis Fiat .
POZOR
❒při jízdě vozidla za náročnějších
podmínek(např. tažení přípojného
vozidla do kopce nebo s plně naloženým
vozidlem): zpomalte a v případě, že kon-
trolka zůstane svítit, zastavte vozidlo.
Nechejte motor běžet 2–3 minuty
s mírně zvýšenými otáčkami, aby se
zrychlil oběh chladicí kapaliny. Pak mo-
tor vypněte. Zkontrolujte hladinu chla-
dicí kapaliny motoru výše uvedeným
postupem.
UPOZORNĚNÍ Po jízdě za velmi nároč-
ných podmínek doporučujeme motor
před zastavením nechat běžet několik mi-
nut při mírně zvýšených otáčkách.
U některých verzí se na displeji zobrazí
příslušné hlášení.
NEDOSTATEČNÉ
DOBÍJENÍ BATERIE
(červená)
Při otočení klíčkem do polohy MARse
kontrolka rozsvítí, ale ihned po naskoče-
ní motoru musí zhasnout (s motorem na
volnoběh je přípustné, aby zhasla s krát-
kým zpožděním).
Jestliže kontrolka zůstane svítit nebo na-
dále bliká, vyhledejte bez prodlení autori-
zovaný servis Fiat.
w
Opotřebený motorový olej
(pouze verze Multijet s filtrem DPF)
Kontrolka začne blikat a na displeji (pro
určitá provedení/trhy) se zobrazí přísluš-
né hlášení. Podle dané verze se kontrolka
může rozblikat takto:
– bliká 1 minutu každé 2 hodiny;
– každé 3 minuty kontrolka bliká po do-
bu 5 sekund, dokud nebude olej vyměněn.
Po této první signalizaci bude kontrolka bli-
kat při každém spuštění motoru výše uve-
deným způsobem, dokud nebude olej vy-
měněn. Kromě blikání kontrolky se na dis-
pleji (pro určitá provedení/trhy) zobrazí
příslušné hlášení.
Rozblikání této kontrolky neznamená zá-
vadu vozidla, ale signalizaci pro zákazníka,
že je při normálním používání vozidla po-
třebné vyměnit olej.
Upozorňujeme, že opotřebení motorové-
ho oleje urychluje:
– používání vozidla ve městě, kde dochá-
zí nejčastěji k procesu regenerace filtru
pevných částic DPF,
– používání vozidla na krátké tratě, které
neumožňují dosažení provozní teploty mo-
toru,
– opakované přerušování procesu rege-
nerace při rozsvícené kontrolce filtru pev-
ných částic DPF.
