UPOZORNĚNÍ Přesný rozpis pravidel-
ných prohlídek stanovil výrobce vozidla.
Neprovedením prohlídek může propad-
nout záruka.
Servisní prohlídky s plánovanou údržbou
provádějí v předepsaných intervalech
všechny autorizované servisy Fiat.
Jestliže se během pravidelné plánované
prohlídky v servisu zjistí, že jsou kromě
plánovaných řádných úkonů nutné další
výměny nebo opravy, lze je provést pouze
s výslovným souhlasem zákazníka.UPOZORNĚNÍ Doporučujeme, abyste
vyhledali autorizovaný servis Fiat bez pro-
dlení při každé případné menší neobvyklosti
při provozu vozidla a nečekali na další pra-
videlnou servisní prohlídku.
Pokud se vozidlo používá často pro tažení
přípojných vozidel, je třeba zkrátit interval
mezi plánovanými prohlídkami.PLÁNOVANÁ
ÚDRŽBA
Správná údržba je základem pro zachová-
ní vozidla v optimálním stavu po co nejdelší
dobu.
Pro tento model Fiat byly stanoveny ser-
visní prohlídky vždy po ujetí 30 000 km
(benzínové verze Euro 4, Euro 5 a die-
selové verze Euro 4) a 35 000 km (die-
selové verze Euro 5).
Plánovanou údržbou nelze pokrýt všech-
ny nároky vozidla. Proto je nutno trvale
věnovat vozidlu patřičnou pozornost, a to
i před první servisní prohlídkou při 30
000/35 000 km a posléze i v období mezi
dalšími plánovanými servisními prohlídka-
mi. Například je třeba systematicky kon-
trolovat a případně doplnit náplně, do-
hustit pneumatiky, atd.

167
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY
A HLÁŠENÍ
V NOUZI
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PALUBNÍ DESKA
A OVLÁDAČE
ÚDRŽBA A PÉČE
●● ●● ● ●
●● ●● ● ●
●● ●● ● ●
●● ●● ● ●
●● ●● ● ●
●● ●
●● ●● ● ●
●● ●● ● ●
●● ●● ● ●
●● ●● ● ●
●●
●●
●●
●● ●
●● ●● ● ●
●● ●● ● ●
PLÁN ŘÁDNÉ ÚDRŽBY
VERZE SE ZÁŽEHOVÝM MOTOREM EURO 4, EURO 5 A VZNĚTOVÝMI MOTORY EURO 4
Tisíce kilometrů 30 60 90 120 150 180
Kontrola stavu a opotřebení pneumatik a případné seřízení tlaku
Kontrola funkce osvětlení (světlomety, ukazatele směru,
výstražná světla, zavazadlový prostor, interiér, schránka v palubní desce,
kontrolky ve sdruženém přístroji, atd.)
Kontrola soustavy stíračů a ostřikovačů oken a případné seřízení
trysek
Kontrola polohy/opotřebení stěračů čelního/zadního okna
Kontrola stavu a opotřebení destiček předních/zadních kotoučových brzd
(u příslušné verze vozidla) a fungování signalizace opotřebení destiček
Kontrola stavu a opotřebení obložení zadních bubnových brzd
Vizuální kontrola stavu a neporušenosti: vnějšku karosérie, ochrany
spodku karosérie, pevných a ohebných úseků potrubí (výfuk-přívod
paliva-brzdy), pryžových prvků (kryty-manžety-objímky - atd.)
Kontrola čistoty zámků, víka motorového a zavazadlového prostoru, vyčištění
a namazání pákových mechanismů
Kontrola a případné doplnění kapaliny
(chlazení motoru, brzdy/ spojka, ostřikovač, baterie, atd.)
Kontrola a seřízení dráhy páky parkovací brzdy
Vizuální kontrola stavu hnacího řemene/řemenů příslušenství
Vizuální kontrola stavu rozvodového řemene
Kontrola napnutí a případné seřízení hnacích řemenů příslušenství
(verze 1.2 a 1.4 bez klimatizace)
Kontrola a případné seřízení vůle zdvihátek (verze 1.2 8v - 1.4 8v)
Kontrola výfukových emisí/kouřivosti
Kontrola provozuschopnosti řídicích systémů motoru (přes diagnostickou zásuvku)

168
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY
A HLÁŠENÍ
V NOUZI
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PALUBNÍ DESKA
A OVLÁDAČE
ÚDRŽBA A PÉČE
●● ●● ● ●
●
●
●● ●● ● ●
●● ●
●● ●
●● ●● ● ●
●● ●● ● ●
●● ●
●● ●● ● ●

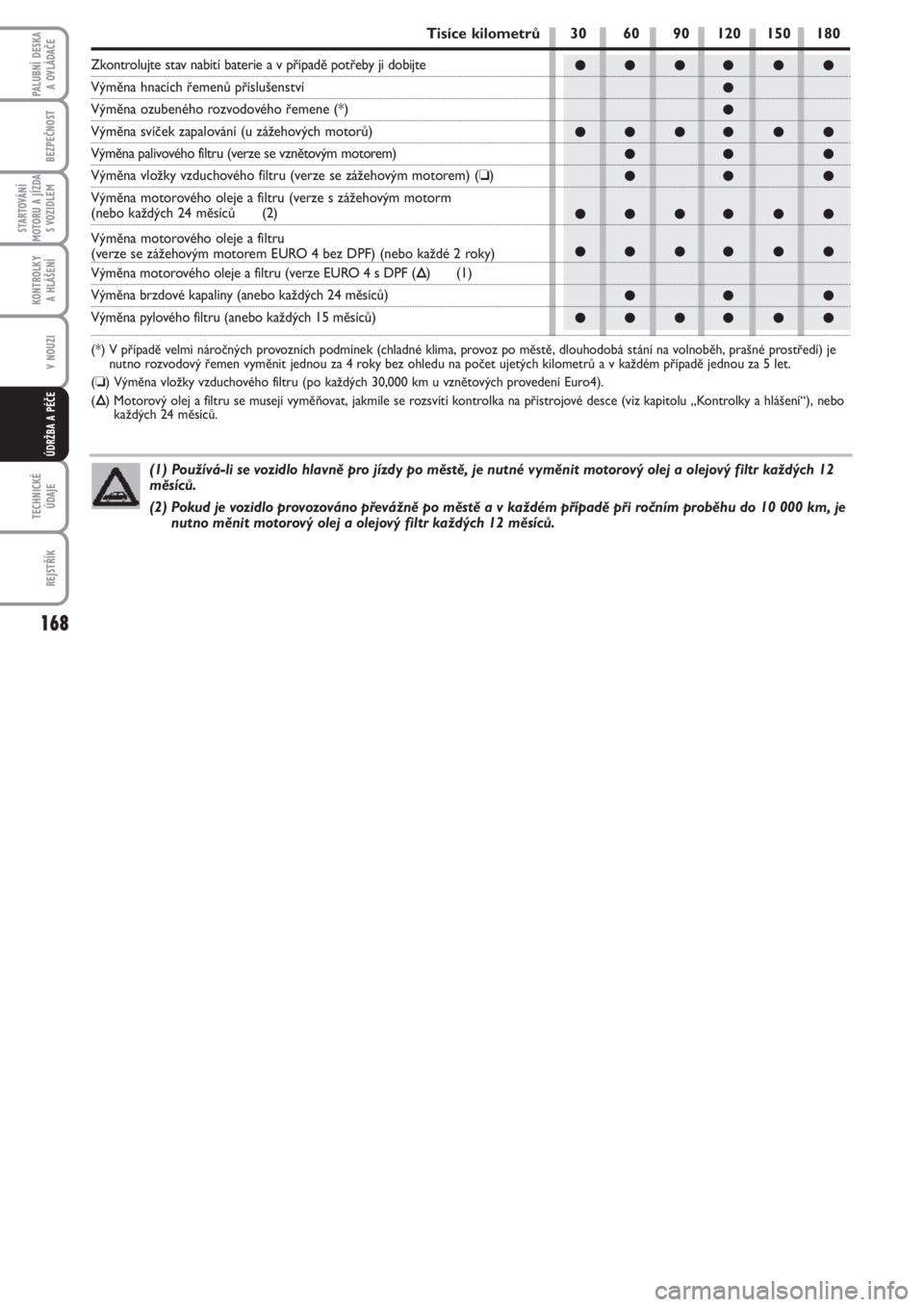

Tisíce kilometrů 30 60 90 120 150 180
Zkontrolujte stav nabití baterie a v případě potřeby ji dobijte
Výměna hnacích řemenů příslušenství
Výměna ozubeného rozvodového řemene (*)
Výměna svíček zapalování (u zážehových motorů)
Výměna palivového filtru (verze se vznětovým motorem)
Výměna vložky vzduchového filtru (verze se zážehovým motorem) (❏)
Výměna motorového oleje a filtru (verze s zážehovým motorm
(nebo každých 24 měsíců (2)
Výměna motorového oleje a filtru
(verze se zážehovým motorem EURO 4 bez DPF) (nebo každé 2 roky)
Výměna motorového oleje a filtru (verze EURO 4 s DPF (Õ) (1)
Výměna brzdové kapaliny (anebo každých 24 měsíců)
Výměna pylového filtru (anebo každých 15 měsíců)
(*) V případě velmi náročných provozních podmínek (chladné klima, provoz po městě, dlouhodobá stání na volnoběh, prašné prostředí) je
nutno rozvodový řemen vyměnit jednou za 4 roky bez ohledu na počet ujetých kilometrů a v každém případě jednou za 5 let.
(❏) Výměna vložky vzduchového filtru (po každých 30,000 km u vznětových provedení Euro4).
(Õ) Motorový olej a filtru se musejí vyměňovat, jakmile se rozsvítí kontrolka na přístrojové desce (viz kapitolu „Kontrolky a hlášení“), nebo
každých 24 měsíců.
(1) Používá-li se vozidlo hlavně pro jízdy po městě, je nutné vyměnit motorový olej a olejový filtr každých 12
měsíců.
(2) Pokud je vozidlo provozováno převážně po městě a v každém případě při ročním proběhu do 10 000 km, je
nutno měnit motorový olej a olejový filtr každých 12 měsíců.

169
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY
A HLÁŠENÍ
V NOUZI
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PALUBNÍ DESKA
A OVLÁDAČE
ÚDRŽBA A PÉČE
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●●
●● ● ● ●
●● ● ● ●
●● ● ● ●
VERZE SE VZNĚTOVÝMI MOTORY EURO 5
Tisíce kilometrů 35 70 105 140 175
Kontrola stavu a opotřebení pneumatik a případné seřízení tlaku
Kontrola funkce osvětlení (světlomety, ukazatele směru, výstražná světla, zavazadlový
prostor, interiér, schránka v palubní desce, kontrolky ve sdruženém přístroji, atd.)
Kontrola soustavy stíračů a ostřikovačů oken a případné seřízení
trysek
Kontrola polohy/opotřebení stěračů čelního/zadního okna
Kontrola stavu a opotřebení obložení předních kotoučových brzd a fungování
ukazatele opotřebení obložení
Kontrola stavu a opotřebení brzdových destiček zadních kotoučových brzd
(u příslušné verze vozidla)
Kontrola stavu a opotřebení brzdového obložení zadních bubnových brzd (verze 1.3 Multijet)
Vizuální kontrola stavu a neporušenosti: vnějšku karosérie, ochrany spodku karosérie,
pevných a ohebných úseků potrubí (výfuk-přívod paliva-brzdy),
pryžových prvků (kryty-manžety-objímky - atd.)
Kontrola čistoty zámků, víka motorového a zavazadlového prostoru, vyčištění
a namazání pákových mechanismů
Kontrola a případné doplnění kapaliny (chlazení motoru, brzdy/ spojka,
ostřikovač, akumulátor, atd.)
Kontrola a seřízení dráhy páky parkovací brzdy
Vizuální kontrola hnacích řemenů příslušenství
Kontrola emisí/kouřivosti
Kontrola funkce systémů řízení motoru (prostřednictvím diagnostické zásuvky)
Zkontrolujte stav nabití baterie a v případě potřeby ji dobijte

170
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY
A HLÁŠENÍ
V NOUZI
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PALUBNÍ DESKA
A OVLÁDAČE
ÚDRŽBA A PÉČE
●
●●
●●● ●●
●●
●●● ●●
Tisíce kilometrů 35 70 105 140 175
Výměna hnacích řemenů příslušenství
Výměna palivového filtru
Vyměna vložky vzduchového filtru
Výměna motorového oleje a olejového filtru (*)
Výměna brzdové kapaliny (anebo každých 24 měsíců)
Výměna pylového filtru (jinak po 15 měsících)
(*) Motorový olej a olejový filtr je třeba vyměnit, jakmile začne svítit příslušná kontrolka na přístrojové desce (viz kapitolu
„Kontrolky a hlášení“), nicméně každé 2 roky.
Používá-li se vozidlo hlavně pro jízdy po městě, je nutné vyměnit motorový olej a olejový filtr každých 12 měsí-
ců.

171
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY
A HLÁŠENÍ
V NOUZI
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PALUBNÍ DESKA
A OVLÁDAČE
ÚDRŽBA A PÉČE
PROVOZ VOZIDLA
ZA ZTÍŽENÝCH
PODMÍNEK
Jestliže je vozidlo provozováno převážně
za některé z následujících, zvlášť nároč-
ných podmínek:
❒tahání nákladního nebo obytného pří-
věsu;
❒jízda po prašných vozovkách;
❒opakovaná jízda na krátké vzdálenosti
(do 7 – 8 km) a při venkovní teplotě
pod nulou;
❒ jízda s motorem, který asto b ží na-
prázdno, nebo p i jízdách na dlouhé
vzdálenosti nízkou rychlostí (nap . taxi
nebo rozvoz zboží) i po dlouhé od-
stávce vozidla;
doporučujeme provádět následující kontro-
ly častěji, než je uvedeno v plánu údržby:
❒ kontrola stavu a opotřebení obložení
předních kotoučových brzd;
❒ kontrola čistoty zámků víka motorové-
ho a zavazadlového prostoru, vyčištění
a promazání mechanismů;
❒vizuální kontrola stavu: motoru, převo-
dovky, převodných ústrojí, pevných úse-
ků a ohebných úseků potrubí (výfuku
– přívodu paliva – brzd), pryžových prv-
ků (kryty – manžety – objímky – atd.);
❒kontrola stavu nabití a hladiny elektro-
lytu baterie;
❒vizuální kontrola stavu řemenů náho-
nu vedlejších agregátů;
❒kontrola a případná výměna pylového
filtru;
❒kontrola a případná výměna vzduchové-
ho filtru.
PRAVIDELNÉ
KONTROLY
Po každých 1000 km nebo před dlouhými
cestami zkontrolujte a případně obnovte:
❒hladinu chladicí kapaliny motoru;
❒hladina brzdové kapaliny;
❒hladinu kapaliny do ostřikovačů;
❒naplnění a stav pneumatik;
❒ fungování osvětlovací soustavy (světlo-
metů, ukazatelů směru, výstražných
světel, atd.);
❒fungování stírací/ostřikovací soustavy
a umístění/opotřebení stěrek stíračů
čelního/zadního okna;
Vždy po 3 000 km zkontrolujte a případně
doplňte hladinu motorového oleje.
Doporučujeme používat výrobky firmy
PETRONAS LUBRICANTS, které byly vy-
vinuty a vyrobeny výhradně pro vozidla
značky Fiat (viz tabulku „Náplně“ v ka-
pitole „Technické údaje“).

172
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY
A HLÁŠENÍ
V NOUZI
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PALUBNÍ DESKA
A OVLÁDAČE
ÚDRŽBA A PÉČE
KONTROLA HLADIN
obr. 1 - Verze 1.2 (Euro 4) a 1.4 8V
Při práci v motorovém pro-
storu nekuřte: mohly by se
zde nacházet hořlavé plyny a výpary
s nebezpečím požáru.
POZOR
Pozor: Při doplňování nesmí-
te zaměnit kapaliny různého
typu; takové kapaliny nejsou
kompatibilní a mohl by se váž-
ně poškodit motor.
1.Hladina chladicí kapaliny motoru
2.Baterie
3.Kapalina do ostřikovačů skel
4.Brzdová kapalina
5.Motorový olej
F0U0649m
obr. 1a - Verze1.2 (Euro 5)F0M0531m
