2013 FIAT FIORINO Návod k použití a údržbě (in Czech)

152
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
JIŠTĚNÉ ZAŘÍZENÍ POJISTKA JMENOVITÝ OBRÁZEK
PROUD
Rozmrazování vnějších zrcátek F41 7,5 53
Použitelný F45 – 53
Použitelný F46 – 53
Použitelný F90 – 53
Použitelný F91 – 53
Použitelný F92 – 53
Použitelný F93 – 53
Zapalovač cigaret/proudová zásuvka F94 15 53
Použitelný F95 – 53
Zapalovač cigaret/proudová zásuvka F96 15 53
Vyhřívání předního sedadla (strana řidiče) F97 10 53
Vyhřívání předního sedadla (strana spolujezdce) F98 10 53
123-154 Fiorino CZ 1ed:_ 16-12-2009 12:15 Pagina 152

153
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI

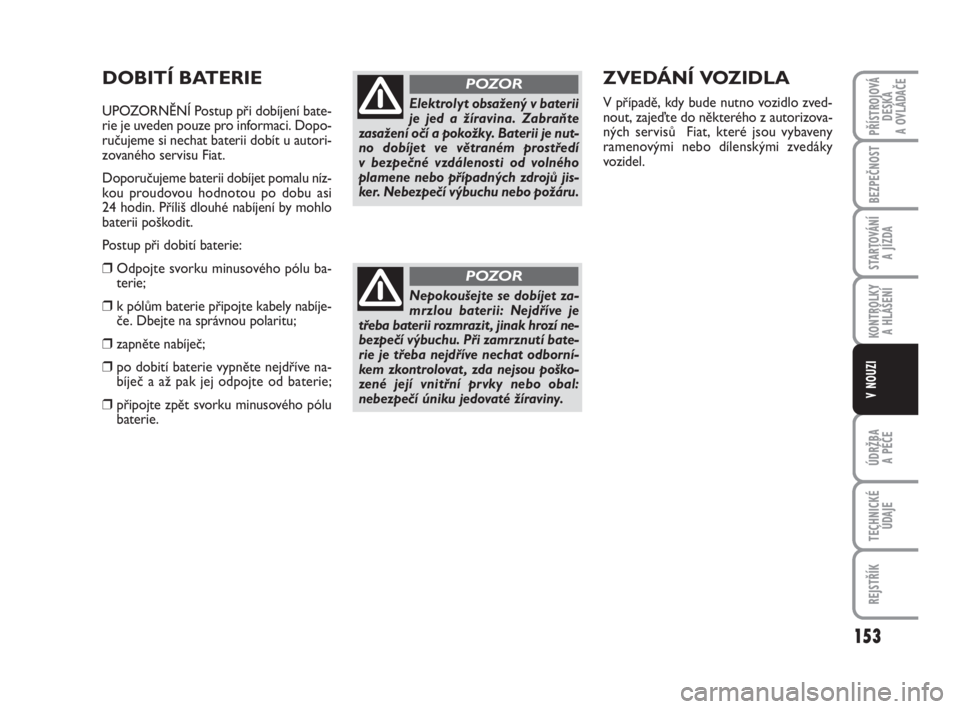

DOBITÍ BATERIE
UPOZORNĚNÍ Postup při dobíjení bate-
rie je uveden pouze pro informaci. Dopo-
ručujeme si nechat baterii dobít u autori-
zovaného servisu Fiat.
Doporučujeme baterii dobíjet pomalu níz-
kou proudovou hodnotou po dobu asi
24 hodin. Příliš dlouhé nabíjení by mohlo
baterii poškodit.
Postup při dobití baterie:
❒Odpojte svorku minusového pólu ba-
terie;
❒k pólům baterie připojte kabely nabíje-
če. Dbejte na správnou polaritu;
❒zapněte nabíječ;
❒po dobití baterie vypněte nejdříve na-
bíječ a až pak jej odpojte od baterie;
❒připojte zpět svorku minusového pólu
baterie.Elektrolyt obsažený v baterii
je jed a žíravina. Zabraňte
zasažení očí a pokožky. Baterii je nut-
no dobíjet ve větraném prostředí
v bezpečné vzdálenosti od volného
plamene nebo případných zdrojů jis-
ker. Nebezpečí výbuchu nebo požáru.
POZOR
Nepokoušejte se dobíjet za-
mrzlou baterii: Nejdříve je
třeba baterii rozmrazit , jinak hrozí ne-
bezpečí výbuchu. Při zamrznutí bate-
rie je třeba nejdříve nechat odborní-
kem zkontrolovat , zda nejsou poško-
zené její vnitřní prvky nebo obal:
nebezpečí úniku jedovaté žíraviny.
POZOR
ZVEDÁNÍ VOZIDLA
V případě, kdy bude nutno vozidlo zved-
nout, zajeďte do některého z autorizova-
ných servisů Fiat, které jsou vybaveny
ramenovými nebo dílenskými zvedáky
vozidel.
123-154 Fiorino CZ 1ed:_ 16-12-2009 12:15 Pagina 153

154
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
VLEČENÍ VOZIDLA
Vlečné oko, jež je dodáváno s vozidlem, je
uloženo v brašně s nářadím, která se na-
chází za levým zadním sedadlem (verze
Cargo)nebo pod krytinou v zavazadlovém
prostoru (verze Kombi)
ÚCHYT VLEČNÉHO OKA
obr. 54-55
Postupujte takto:
❒Uvolněte uzávěr A;
❒vyjměte vlečné oko Bz brašny s nářa-
dím;
❒zašroubujte vlečné oko na zadní nebo
přední závitový čep.
obr. 54F0T0085m
obr. 55F0T0086mNež začnete vozidlo táhnout ,
otočte klíčkem spouštění mo-
toru do polohy MAR a pak do polo-
hy STOP, avšak nevytahujte jej ze spí-
nací skříňky zapalování. Vytažením
klíčku se automaticky zapne imobili-
zér, který brání natáčení kol.
POZOR
Během vlečení nezapomeňte,
že posilovač brzd nefunguje,
a musíte proto vyvinout na pedál vět-
ší sílu. Nepoužívejte k tažení pružná
lana, vyvarujte se trhavých pohybů.
Během vlečení kontrolujte, zda se
vlečnými prostředky nepoškodí části
vozidla, jichž se dotýkají. Při tažení vo-
zidla je nutno dodržovat všechna usta-
novení pravidel silničního provozu
upravujících používání tažných zaří-
zení a chování v silničním provozu.
Nestartujte motor vlečeného vozidla.
POZOR
Před zašroubováním tažného
oka pečlivě očistěte závitové
lůžko. Než začnete vozidlo táhnout , zkon-
trolujte, zda je oko řádně zašroubované
v závitovém lůžku.
POZOR
Nestartujte motor vlečeného
vozidla.
POZOR
Přední a zadní háky se smějí
používat pouze pro vleče-
ní/tažení vozidla na silničním
povrchu. Povoleno je vleče-
ní/tažení pouze pro krátké jízdy za
použití zařízení odpovídající pravidlům
silničního provozu (pevná tyč), pro ma-
névry s vozidlem při přípravě na vleče-
ní/tažení nebo přepravě odtahovým vo-
zidlem. Háky se NESMĚJÍ používat pro
tažení vozidla mimo vozovku nebo v pří-
tomnosti překážek a/nebo pro tažení
lany či jinými nepevnými prostředky. Při
dodržení výše uvedených podmínek je
nutno při tažení postupovat tak, aby se
obě vozidla (táhnoucí i vlečené) nachá-
zela pokud možno ve stejné podélné
ose.
123-154 Fiorino CZ 1ed:_ 16-12-2009 12:15 Pagina 154

155
V NOUZI
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
ÚDRŽBA
A PÉČE
PLÁNOVANÁ ÚDRŽBA ..................................................... 156
PLÁN ÚDRŽBY..................................................................... 157
PRAVIDELNÉ KONTROLY ................................................. 161
POUŽÍVÁNÍ VOZIDLA V NÁROČNÝCH
PODMÍNKÁCH..................................................................... 161
KONTROLA HLADIN......................................................... 162
VZDUCHOVÝ A PYLOVÝ FILTR ...................................... 167
BATERIE................................................................................... 167
KOLA A PNEUMATIKY ....................................................... 169
HADICOVÉ ROZVODY ...................................................... 170
STÍRAČ ČELNÍHO/ZADNÍHO OKNA.......................... 171
KAROSÉRIE............................................................................ 173
INTERIÉRY.............................................................................. 176
Ú Ú
D D
R R
Ž Ž
B B
A A

A A

P P
É É
Č Č
E E
155-176 Fiorino CZ 1ed:_ 18-12-2009 16:35 Pagina 155

156
V NOUZI
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
ÚDRŽBA
A PÉČE
PLÁNOVANÁ ÚDRŽBA
Správná údržba je základem pro zachová-
ní vozidla v optimálním stavu po co nejdelší
dobu.
Pro tento vůz Fiat je připravena série
kontrol a činností údržby s intervalem
30.000 km.
Plánovanou údržbou nelze pokrýt všech-
ny nároky vozidla. Proto je nutno trvale
věnovat vozidlu patřičnou pozornost,
a to i před první servisní prohlídkou při
30.000 km a posléze i v období mezi dal-
šími plánovanými servisními prohlídkami.
Například je třeba systematicky kontrolo-
vat a případně doplnit náplně, dohustit
pneumatiky, atd.UPOZORNĚNÍ Přesný rozpis pravidel-
ných prohlídek stanovil výrobce vozidla.
Jejich neprovedením může pozbýt platnost
záruka.
Plánovanou údržbu provádějí autorizova-
né servisy Fiat ve stanovených normoča-
sech.
Jestliže se během pravidelné plánované
prohlídky v servisu zjistí, že jsou kromě
plánovaných řádných úkonů nutné další vý-
měny nebo opravy, lze je provést pouze
s výslovným souhlasem zákazníka.UPOZORNĚNÍ Doporučujeme, abyste
vyhledali servis Fiat bez prodlení při kaž-
dé případné menší neobvyklosti při pro-
vozu vozidla a nečekali na další pravidel-
nou servisní prohlídku.
Pokud se vozidlo používá často pro taže-
ní přípojných vozidel, je třeba interval me-
zi plánovanými prohlídkami zkrátit.
155-176 Fiorino CZ 1ed:_ 18-12-2009 16:35 Pagina 156

30 60 90 120 150 180
●●●●●●
●●●●●●
●●●●●●
●●●●●●
●●●●●●
●●●
●●●●●●
●●●●●●
●●●●●●
●●●
●●●●●●
●●●●●●
●●●●●●
Tisíce kilometrů
Kontrola stavu/opotřebení pneumatik a případná úprava tlaku v pneumatikách
Kontrola fungování osvětlovací soustavy
(světlomety, ukazatelé směru, výstražná světla,
osvětlení zavazadlového prostoru, osvětlení kabiny,
osvětlení odkládací skříňky, kontrolky v přístrojové desce, atd.)
Kontrola fungování stírací a ostřikovací soustavy,
seřízení trysek
Kontrola polohy/opotřebení stíračů čelního skla
Kontrola stavu a opotřebení obložení předních kotoučových brzd
Kontrola stavu a opotřebení obložení zadních bubnových brzd
Vizuální kontrola stavu a neporušenosti: vnějšku karosérie,
konzervace spodku karosérie, trubek a hadic
(výfuk - palivová soustava – brzdy), pryžových dílů
(prachovky – manžety – pouzdra – atd.)
Kontrola čistoty zámků víka motorového a zavazadlového prostoru,
vyčištění a promazání mechanismů
Vizuální kontrola stavu řemene/řemenů pohonu spotřebičů
(nebo každé dva roky)
Kontrola napnutí řemene pohonu pomocných agregátů
(u verzí bez automatického napínače) (nebo každé dva roky)
Kontrola a případné nastavení spojkového pedálu
Kontrola a případné seřízení dráhy parkovací brzdy
Kontrola výfukových emisí/kouřivosti
157
V NOUZI
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
ÚDRŽBA
A PÉČE
PLÁN ÚDRŽBY
BENZÍNOVÁ PROVEDENÍ
155-176 Fiorino CZ 1ed:_ 18-12-2009 16:35 Pagina 157

30 60 90 120 150 180
●●
●●●
●
●●●
●●●●●●
●●●●●●
●●●●●●
●●●●●●
●●●
●●●●●●
158
V NOUZI
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
ÚDRŽBA
A PÉČE
Tisíce kilometrů
Kontrola odvětrávací soustavy palivových par
Výměna zapalovacích svíček
Výměna ozubeného rozvodového řemene (*)
Výměna vložky vzduchového filtru
Obnova hladin kapalin
(chlazení motoru, brzdy, ostřikovače, baterie, atd.)
Kontrola provozuschopnosti řídicích systémů motoru
(přes diagnostickou zásuvku)
Kontrola čistoty spodních vodidel bočních posuvných dveří
(nebo každých 6 měsíců)
Výměna motorového oleje a olejového filtru
(anebo každých 24 měsíců)
Výměna brzdové kapaliny (anebo každých 24 měsíců)
Výměna pylového filtru (anebo každých 12 měsíců)
(*) Případněkaždých 5 let bez ohledu na kilometrický proběh.
155-176 Fiorino CZ 1ed:_ 18-12-2009 16:35 Pagina 158

30 60 90 120 150 180
●●●●●●
●●●●●●
●●●●●●
●●●●●●
●●●●●●
●●●
●●●●●●
●●●●●●
●●
●●
●●●●●●
●●●●●●
159
V NOUZI
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
ÚDRŽBA
A PÉČE
DIESELOVÉ MOTORY
Tisíce kilometrů
Kontrola stavu/opotřebení pneumatik a případná úprava tlaku v pneumatikách
Kontrola fungování osvětlovací soustavy
(světlomety, ukazatelé směru, výstražná světla, osvětlení
zavazadlového prostoru, osvětlení kabiny, osvětlení odkládací skříňky,
kontrolky v přístrojové desce, atd.)
Kontrola fungování stírací a ostřikovací soustavy,
seřízení trysek
Kontrola polohy/opotřebení stíračů čelního skla
Kontrola stavu a opotřebení obložení předních kotoučových brzd
Kontrola stavu a opotřebení obložení zadních bubnových brzd
Vizuální kontrola stavu a neporušenosti: vnějšku karosérie,
konzervace spodku karosérie, trubek a hadic
(výfuk - palivová soustava - brzdy), pryžových dílů
(prachovky – manžety - pouzdra - atd.)
Kontrola čistoty zámků víka motorového a zavazadlového prostoru,
vyčištění a promazání mechanismů
Vizuální kontrola stavu řemene/řemenů náhonu vedlejších agregátů
Kontrola napnutí řemene ovládání vedlejších agregátů
(verze bez automatického napínače)
Kontrola a případné seřízení dráhy parkovací brzdy
Kontrola výfukových emisí/kouřivosti
155-176 Fiorino CZ 1ed:_ 18-12-2009 16:35 Pagina 159
