2013 FIAT FIORINO Návod k použití a údržbě (in Czech)

Žárovky Typ VÝKON Odkaz na obr.
Dálkové světlomety H1 60 W E
Potkávavcí H1 55 WD
Přední poziční W5W 5 WA
Přední směrová světla PY21W 21 WB
Boční směrová světla WY5W 5 WA
Zadní směrová světla PY21W 21 WB
Zadní obrysová/mlhová světla P4/21W 4 W/21 WB
Stop P21W 21 WB
3. brzdové světlo W5W 5 WA
Zpáteční rychlost P21W 21 WB
Přední světlomety do mlhy
(jsou-li součástí výbavy vozidla)H1 55 WE
Přední stropní svítidlo s krytem C 10 WC
Stropní svítidlo s bodovými světly
(je-li součástí výbavy)C 10 WC
Zadní stropní svítidlo (je-li součástí výbavy C 10 WC
136
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
123-154 Fiorino CZ 1ed:_ 16-12-2009 12:15 Pagina 136

VÝMĚNA VNĚJŠÍ
ŽÁROVKY
Ohledně typu a výkonu žárovky viz „Vý-
měna žárovky“.
PŘEDNÍ OPTICKÉ SKUPINY
obr. 23
Přední optické skupiny obsahují žárovky
obrysových, potkávacích, dálkových a smě-
rových světel.
Rozmístění žárovek optické skupiny je
toto:
AObrysová a potkávací/dálková světla;
BSměrová světla.OBRYSOVÁ SVĚTLA.
Postup při výměně žárovky:
❒je třeba sejmout víko A-obr. 23;
❒otočte žárovku doprava A-obr. 24a vy-
táhněte ji;❒vytáhněte žárovku Ba vyměňte ji;
❒nasaďte novou žárovku, vložte objímku
A-obr. 24a namontujte správně zpět
ochranný kryt A-obr. 23.
137
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
obr. 23F0T0093mobr. 24F0T0094m
123-154 Fiorino CZ 1ed:_ 16-12-2009 12:15 Pagina 137

POTKÁVÁCÍ světlomety
DÁLKOVÉ SVĚTLOMETY
Postup při výměně žárovky (s dvojitým
vláknem):
❒je třeba sejmout víko A-obr. 23;
❒uvolněte zajišťovací pružinu posunutím
ve směru vyznačeném šipkami obr. 23;
❒vyjměte žárovku A-obr. 25z konek-
toru Ba vyměňte ji;
❒nasaďte novou žárovku a vložte ji do
konektoru B; kovová část musí zapad-
nout do drážkování na parabole svět-
lometu;
❒upevněte zajišťovací pružinu a nasaďte
správně ochranný kryt A-obr. 23.SMĚROVÁ SVĚTLA
Přední
Postup při výměně žárovky:
❒otočte ochranný kryt proti směru ho-
dinových ručiček B-obr. 23;
❒vytáhněte žárovku A-obr. 26a vy-
měňte ji;
❒namontujte zpět správně kryt B.
138
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
obr. 25F0T0095mobr. 26F0T0096m
123-154 Fiorino CZ 1ed:_ 16-12-2009 12:15 Pagina 138

Boční
Postup při výměně žárovky:
❒Zatlačením na kryt A-obr. 27uvolně-
te vnitřní svorku B-obr. 28, vytáhněte
optickou skupinu ven směrem od
vozidla;
❒otočte objímkou C, doleva, vytáhněte
žárovku Dnamontovanou zatlačením,
a vyměňte ji;
139
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
obr. 27F0T0097mobr. 28F0T0098m
❒nasaďte zpět objímku Cdo krytu
a otočte jí doprava;
❒namontujte celou skupinu zpět a ujis-
těte se o zaklapnutí vnitřní svorky B.PŘEDNÍ MLHOVÁ SVĚTLA
(jsou-li součástí výbavy vozidla)
AVVERTENZA Žárovky mlhových světlo-
metů si nechejte vyměnit v autorizovaném
servisu Fiat.
123-154 Fiorino CZ 1ed:_ 16-12-2009 12:15 Pagina 139

ZADNÍ OPTICKÉ SKUPINY
Zadní optické skupiny obsahují žárovky
obrysových, směrových a brzdových svě-
tel (stop), světel zpětného chodu a zad-
ních mlhových světel.
Kvůli přístupu k zadním optickým skupi-
nám postupujte takto:
❒otevřete zadní křídlové dveře;
❒vyšroubujte šrouby A-obr. 29tak,
abyste měli přístup k optické skupině
B-obr. 30;
❒vysuňte konektor C-obr. 30.
Rozmístění žárovek optické skupiny
obr. 31a obr. 32takto:
ABrzdová světla,
BSměrová světla.
CSvětla zpětného chodu;
DObrysová a zadní mlhová světla.
Pro přístup k žárovkám vytáhněte směrem
ven 5 úchytek E-obr. 31.
140
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
obr. 29F0T0099m
obr. 30F0T0100mobr. 32F0T0102m
obr. 31F0T0101m
123-154 Fiorino CZ 1ed:_ 16-12-2009 12:15 Pagina 140

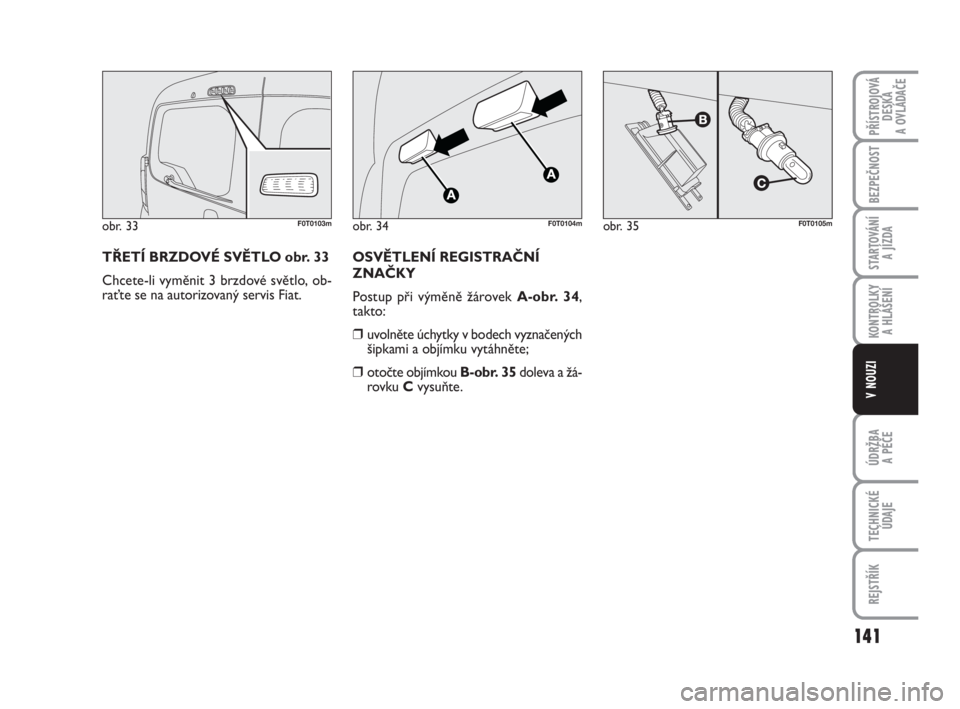

TŘETÍ BRZDOVÉ SVĚTLO obr. 33
Chcete-li vyměnit 3 brzdové světlo, ob-
raťte se na autorizovaný servis Fiat.
141
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
obr. 33F0T0103mobr. 34F0T0104mobr. 35F0T0105m
OSVĚTLENÍ REGISTRAČNÍ
ZNAČKY
Postup při výměně žárovek A-obr. 34,
takto:
❒uvolněte úchytky v bodech vyznačených
šipkami a objímku vytáhněte;
❒otočte objímkou B-obr. 35doleva a žá-
rovku C vysuňte.
123-154 Fiorino CZ 1ed:_ 16-12-2009 12:15 Pagina 141

VÝMĚNA VNITŘNÍ
ŽÁROVKA
Ohledně typu a výkonu žárovky viz „Vý-
měna žárovky“.
PŘEDNÍ STROPNÍ SVÍTIDLO
Stropní svítidlo s kolébkovým
krytem
Postup při výměně žárovek:
❒v bodě vyznačeném šipkami A-obr. 36
uvolněte a vytáhněte žárovku;
❒otevřete kryt B-obr. 37podle vyzna-
čení;❒vytáhněte žárovku C-obr. 38z po-
stranních kontaktů a vyměňte ji; zkon-
trolujte, zda nová žárovka sedí pevně
v kontaktech.
❒uzavřete kryt a upevněte stropní sví-
tidlo do uložení; zkontrolujte, zda je
správně upevněno.
142
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
obr. 36F0T0106mobr. 37F0T0023m
obr. 38F0T0024m
123-154 Fiorino CZ 1ed:_ 16-12-2009 12:15 Pagina 142

Stropní svítidlo s bodovými světly
(je-li součástí výbavy)
Postup při výměně žárovek:
❒V bodech vyznačených šipkami uvolně-
te a demontujte stropní svítilnu
A-obr. 39;
❒otevřete kryt B-obr. 40;
❒vytáhněte žárovky Cz postranních kon-
taktů a vyměňte je. Zkontrolujte, zda
nové žárovky sedí pevně v kontaktech;
❒zavřete kryt B-obr. 40a upevněte
stropní svítilnu A-obr. 39do uložení.
Ujistěte se o řádném zajištění v tomto
uložení.ZADNÍ STROPNÍ SVÍTIDLO
Verze Cargo
Postup při výměně žárovky:
❒v bodě vyznačeném šipkam i A-obr. 41
uvolněte a vytáhněte žárovku;
❒otevřete kryt B-obr. 42podle vyzna-
čení;
143
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
obr. 39F0T0143mobr. 40F0T0144mobr. 41F0T0107m
obr. 42F0T0023m
123-154 Fiorino CZ 1ed:_ 16-12-2009 12:15 Pagina 143
