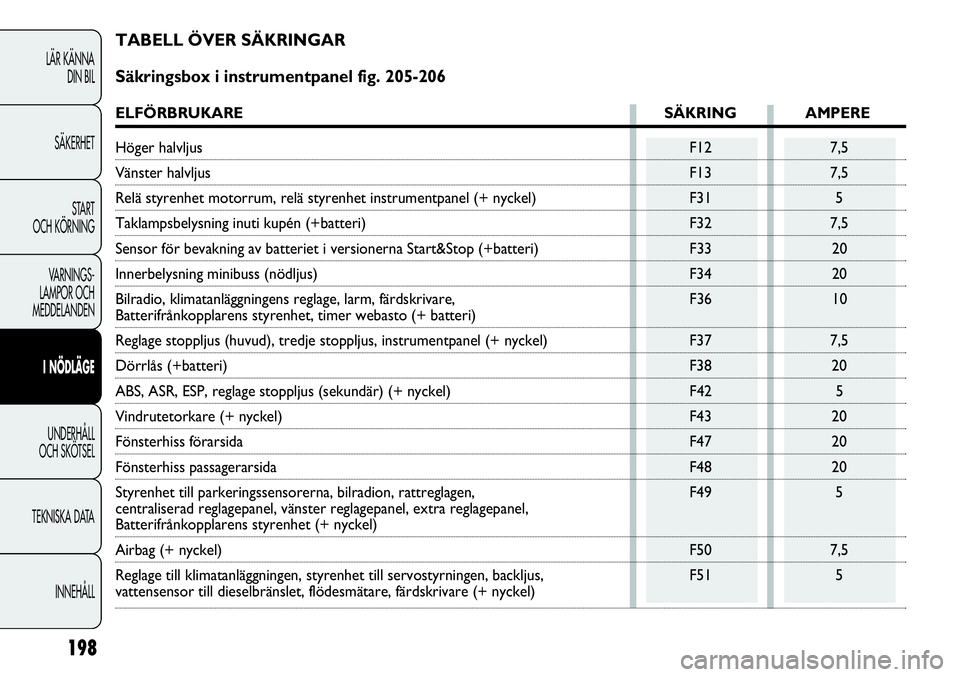

TABELL ÖVER SÄKRINGAR
Säkringsbox i instrumentpanel fig. 205-206
ELFÖRBRUKARE SÄKRING AMPERE
Höger halvljus F12 7,5
Vänster halvljus F13 7,5
Relä styrenhet motorrum, relä styrenhet instrumentpanel (+ nyckel) F31 5
Taklampsbelysning inuti kupén (+batteri) F32 7,5
Sensor för bevakning av batteriet i versionerna Start&Stop (+batteri) F33 20
Innerbelysning minibuss (nödljus) F34 20
Bilradio, klimatanläggningens reglage, larm, färdskrivare, F36 10
Batterifrånkopplarens styrenhet, timer webasto (+ batteri)
Reglage stoppljus (huvud), tredje stoppljus, instrumentpanel (+ nyckel) F37 7,5
Dörrlås (+batteri) F38 20
ABS, ASR, ESP, reglage stoppljus (sekundär) (+ nyckel) F42 5
Vindrutetorkare (+ nyckel) F43 20
Fönsterhiss förarsida F47 20
Fönsterhiss passagerarsida F48 20
Styrenhet till parkeringssensorerna, bilradion, rattreglagen, F49 5
centraliserad reglagepanel, vänster reglagepanel, extra reglagepanel,
Batterifrånkopplarens styrenhet (+ nyckel)
Airbag (+ nyckel) F50 7,5
Reglage till klimatanläggningen, styrenhet till servostyrningen, backljus, F51 5
vattensensor till dieselbränslet, flödesmätare, färdskrivare (+ nyckel)
198
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL

199
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL

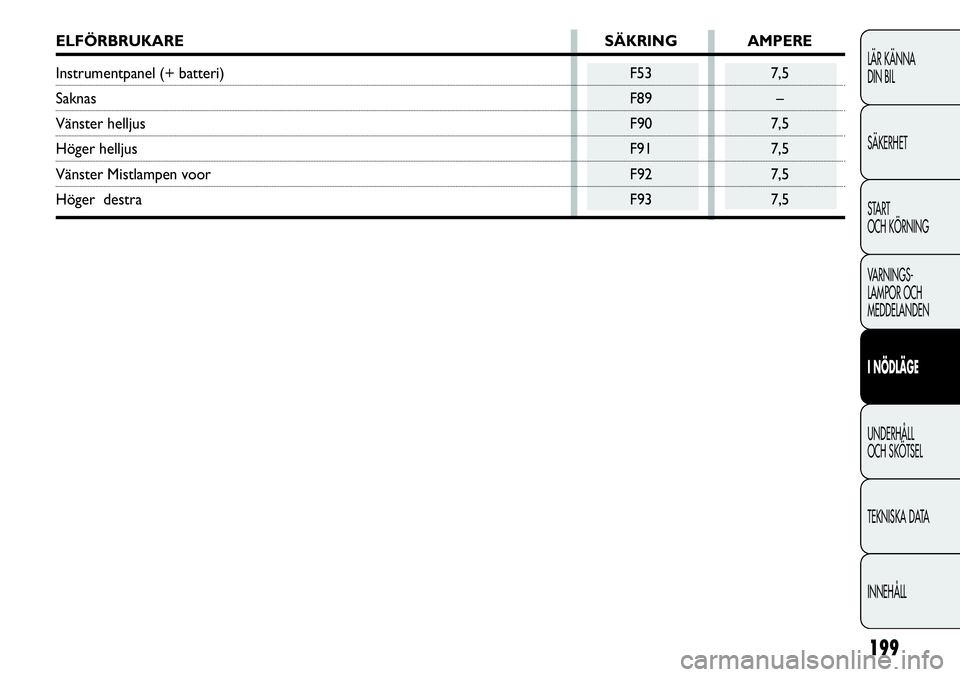

ELFÖRBRUKARE SÄKRING AMPERE
Instrumentpanel (+ batteri) F53 7,5
SaknasF89 –
Vänster helljus F90 7,5
Höger helljusF91 7,5
Vänster Mistlampen voor F92 7,5
Höger destra F93 7,5

200
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
Styrenhet motorrum fig. 207-208
ELFÖRBRUKARE SÄKRING AMPERE
ABS-pump (+ batteri) F01 40
Förvärmningsglödstift (+ batteri) F02 50
Tändningsbrytare (+ batteri) F03 30
Strålkastespolare (+ batteri) F04 30
Förångare till motoranläggningen Puma /Kupéventilation med webasto,
pump till den robotstyrda växeln (+ batteri) F05 20/50
Höghastighetsfläkt motorkylning (+ batteri) F06 40/60
Låghastighetsfläkt motorkylning (+ batteri) F07 40/50
Kupéfläkt (+ nyckel) F08 40
Eluttag bak (+ batteri) F09 15
SignalhornF10 15
Elektroniskt insprutningssystem (sekundära elförbrukare) F11 15
Eluttag (+ batteri) F14 15
Cigarrettändare (+ batteri) F15 10
Elektroniskt insprutningssystem (+ nyckel) F16 7,5
Elektroniskt insprutningssystem (primära elförbrukare) F17 10
Motorns styrenhet, styrenhet till den robotstyrda växeln (+ batteri) F18 7,5
Kompressor för klimatanläggning F19 7,5
Vindrutetorkare F20 30
BränslepumpF21 15
Elektroniskt insprutningssystem (primära elförbrukare) F22 20
Magnetventiler ABS F23 30
Sekundär instrumentpanel, förflyttning och nedfällning av speglar (+ nyckel) F24 15
Avfrostning av speglar F30 15

201
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL

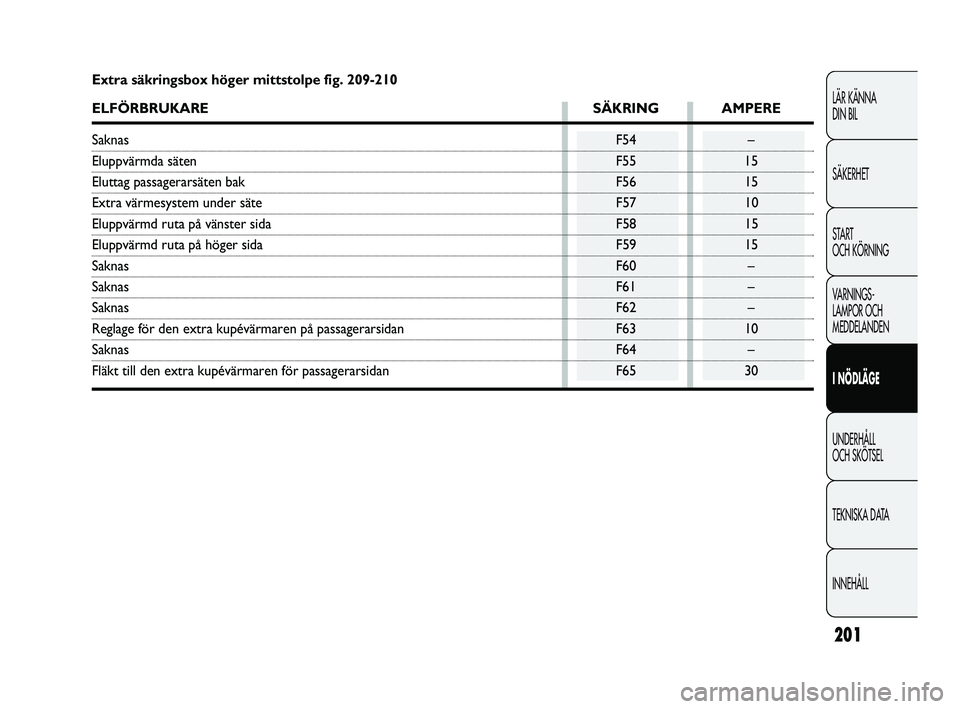

Extra säkringsbox höger mittstolpe fig. 209-210
ELFÖRBRUKARE SÄKRING AMPERE
SaknasF54 –
Eluppvärmda säten F55 15
Eluttag passagerarsäten bak F56 15
Extra värmesystem under säte F57 10
Eluppvärmd ruta på vänster sida F58 15
Eluppvärmd ruta på höger sida F59 15
SaknasF60 –
SaknasF61 –
SaknasF62 –
Reglage för den extra kupévärmaren på passagerarsidan F63 10
SaknasF64 –
Fläkt till den extra kupévärmaren för passagerarsidan F65 30
169-204 DUCATO LUM SW 3ed 14-11-2011 8:56 Pagina 201

202
LADDA BATTERIET
VARNING! Beskrivningen av batteriets laddningsprocedur ges
endast i upplysningssyfte. För att utföra detta arbete,
rekommenderar vi att du kontaktar Fiats servicenät.
Vi rekommenderar långsam laddning på låg strömstyrka under
ungefär 24 timmar. En snabb laddning på hög strömstyrka kan
skada batteriet. För att byta ladda batteriet gör man så här:
❒Koppla från klämman från batteriets minuspol.
❒Koppla laddarens kablar till batteriets poler. Respektera
polariteten.
❒Sätt på laddaren.
❒Efter uppladdningen, stäng av apparaten innan den kopplas
från batteriet.
❒Koppla klämman på batteriets minuspol.
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
Vätskan i batteriet är giftig och frätande.
Undvik kontakt med huden och ögonen.
Batteriladdningen måste utföras på en ventilerad
plats långt borta från öppna lågor eller möjliga
gnistkällor för att undvika risken för explosion och
brand.
VARNING!
Försök inte att ladda ett batteri som har
frusit. Först måste det tinas, annars kan det
explodera. Innan man eventuellt laddar batteri som
varit nedfruset måste man låta specialiserad
personal kontrollera att inga inre delar är skadade
eller att det finns sprickor som kan släppa ut giftiga
och korrosiva ångor.
VARNING!

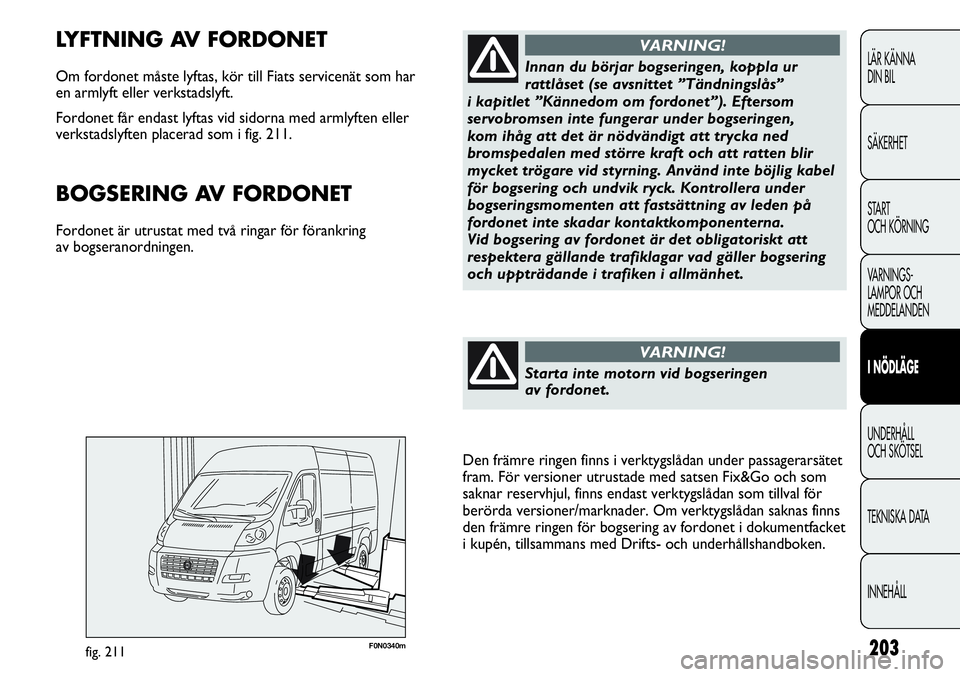

203F0N0340mfig. 211
LYFTNING AV FORDONET
Om fordonet måste lyftas, kör till Fiats servicenät som har
en armlyft eller verkstadslyft.
Fordonet får endast lyftas vid sidorna med armlyften eller
verkstadslyften placerad som i fig. 211.
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
Starta inte motorn vid bogseringen
av fordonet.
VARNING!
Innan du börjar bogseringen, koppla ur
rattlåset (se avsnittet ”Tändningslås”
i kapitlet ”Kännedom om fordonet”). Eftersom
servobromsen inte fungerar under bogseringen,
kom ihåg att det är nödvändigt att trycka ned
bromspedalen med större kraft och att ratten blir
mycket trögare vid styrning. Använd inte böjlig kabel
för bogsering och undvik ryck. Kontrollera under
bogseringsmomenten att fastsättning av leden på
fordonet inte skadar kontaktkomponenterna.
Vid bogsering av fordonet är det obligatoriskt att
respektera gällande trafiklagar vad gäller bogsering
och uppträdande i trafiken i allmänhet.
VARNING!
BOGSERING AV FORDONET
Fordonet är utrustat med två ringar för förankring
av bogseranordningen.
Den främre ringen finns i verktygslådan under passagerarsätet
fram. För versioner utrustade med satsen Fix&Go och som
saknar reservhjul, finns endast verktygslådan som tillval för
berörda versioner/marknader. Om verktygslådan saknas finns
den främre ringen för bogsering av fordonet i dokumentfacket
i kupén, tillsammans med Drifts- och underhållshandboken.

204
F0N0117mfig. 215F0N0135mfig. 213
F0N0136mfig. 214
❒Ta ut den medlevererade skruvmejseln ur verktygslådan
och bänd vid den markerade punkten för att lyfta upp
pluggen C-fig. 214.
❒Ta ut bogserringen D ur verktygsväskan och skruva fast
den på den gängade tappen fig. 214.
Den bakre ringen B-fig. 215 finns vid punkten som markeras
i figuren.
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL

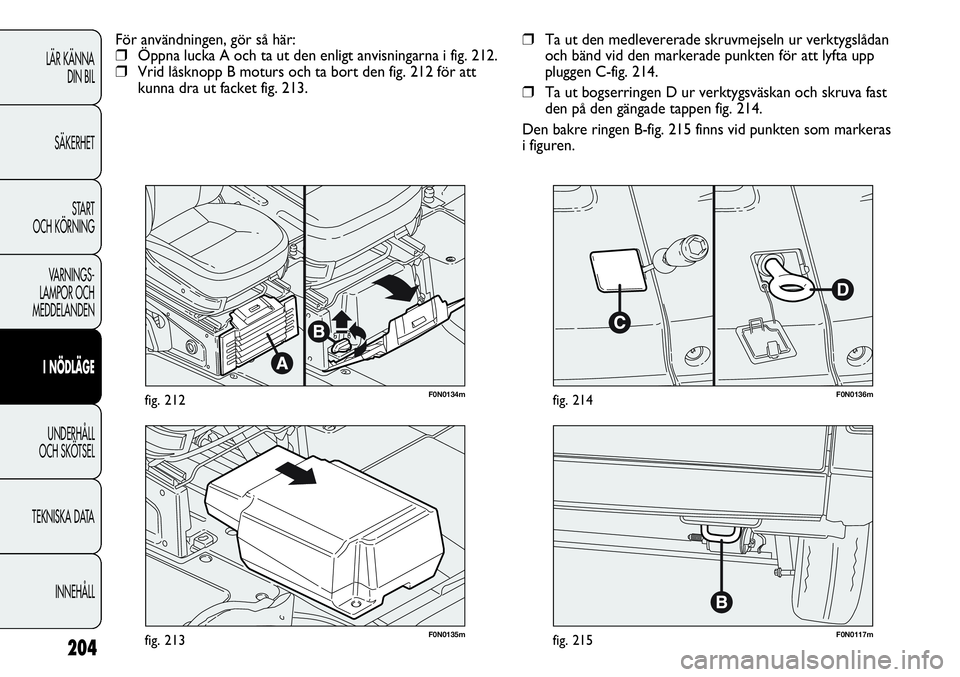

För användningen, gör så här:❒Öppna lucka A och ta ut den enligt anvisningarna i fig. 212.❒Vrid låsknopp B moturs och ta bort den fig. 212 för att
