2013 FIAT DUCATO Drift- och underhållshandbok (in Swedish)

13
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL

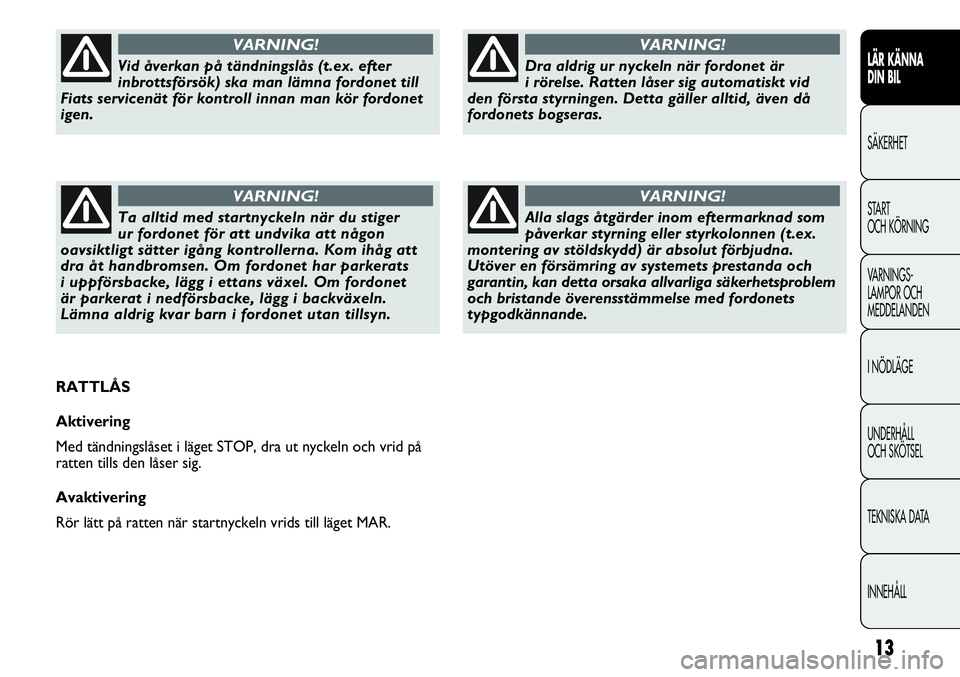

Dra aldrig ur nyckeln när fordonet är
i rörelse. Ratten låser sig automatiskt vid
den första styrningen. Detta gäller alltid, även då
fordonets bogseras.
VARNING!
Alla slags åtgärder inom eftermarknad som
påverkar styrning eller styrkolonnen (t.ex.
montering av stöldskydd) är absolut förbjudna.
Utöver en försämring av systemets prestanda och
garantin, kan detta orsaka allvarliga säkerhetsproblem
och bristande överensstämmelse med fordonets
typgodkännande.
VARNING!
Vid åverkan på tändningslås (t.ex. efter
inbrottsförsök) ska man lämna fordonet till
Fiats servicenät för kontroll innan man kör fordonet
igen.
VARNING!
Ta alltid med startnyckeln när du stiger
ur fordonet för att undvika att någon
oavsiktligt sätter igång kontrollerna. Kom ihåg att
dra åt handbromsen. Om fordonet har parkerats
i uppförsbacke, lägg i ettans växel. Om fordonet
är parkerat i nedförsbacke, lägg i backväxeln.
Lämna aldrig kvar barn i fordonet utan tillsyn.
VARNING!
RATTLÅS
Aktivering
Med tändningslåset i läget STOP, dra ut nyckeln och vrid på
ratten tills den låser sig.
Avaktivering
Rör lätt på ratten när startnyckeln vrids till läget MAR.

14
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
INSTRUMENTPANEL
A Hastighetsmätare
(hastighetsindikator)
B Flerfunktionsdisplay
C Varvräknare
D Indikator för motorns
kylvätsketemperatur med
varningslampa för max. temperatur
E Bränslets nivåindikator med
varningslampa för reservtank
F0N0518m
fig. 10

15
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
F0N0332mfig. 11F0N0013mfig. 12
VARVRÄKNARE fig. 12
Varvräknaren ger indikationer gällande motorvarvtal
i minuten.
VARNING! Den elektroniska insprutningens kontrollsystem
blockerar progressivt bränsleflödet när motorn står på
”övervarvning” med följande progressiva effektförluster
på själva motorn.
Varvräknaren, med motorn på tomgång, kan ange en stegvis
eller plötslig ökning av varvtalet beroende på situation.
Detta beteende är normalt och ska inte väcka bekymmer
eftersom det kan uppstå t.ex. när klimatanläggningen eller
elfläkten aktiveras. I detta fall kan en liten ökning av motorns
minsta varvtal skydda batteriladdningen.REGLAGE
Bakgrundsfärgen på instrumenten och deras typ kan variera
beroende på modell.
HASTIGHETSMÄTARE fig. 11
Anger fordonets hastighet.

F0N0014mfig. 13F0N0015mfig. 14
INDIKATOR FÖR MOTORNS
KYLVÄTSKETEMPERATUR fig. 14
Visaren anger temperaturen på motorns kylvätska och börjar
ge indikationer när vätsketemperaturen överstiger ca 50 °C.
Under en normal användning av fordonet kan visaren ställa sig
på olika lägen inuti området i förhållande till fordonets
driftsvillkor.
C Låg temperatur på motorns kylvätska.
H Hög temperatur på motorns kylvätska.
När varningslampan B tänds (på vissa versioner tillsammans
med meddelandet som visas på flerfunktionsdisplayen) anger
detta en för hög ökning av kylvätsketemperaturen. Stäng
i detta fall av motorn och kontakta Fiats servicenät. INDIKATOR FÖR BRÄNSLENIVÅN fig. 13
Visaren anger mängden bränsle som finns i tanken.
E Tom tank.
F Full tank (se beskrivningen i avsnittet ”Tankning
av fordonet” i detta kapitel).
När varningslampan A tänds, betyder det att det finns cirka
10-12 liter bränsle kvar i tanken (för versioner med en tank
som rymmer 90-120 liter) eller 10 liter (för versioner med en
tank som rymmer 60 liter).
Kör inte med nästan tom tank. Om bränslet tar slut kan det
skada katalysatorn.
VARNING! Om visaren ställer sig på indikationen E med
varningslampan A som blinkar, betyder detta att det finns
ett fel i systemet. Kontakta i detta fall Fiats servicenät för
en kontroll av systemet.
OBSERVERA! Det avrådes från att aktivera den extra
kupévärmaren (Webasto) när du kör på reserven.
16
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL

17
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL

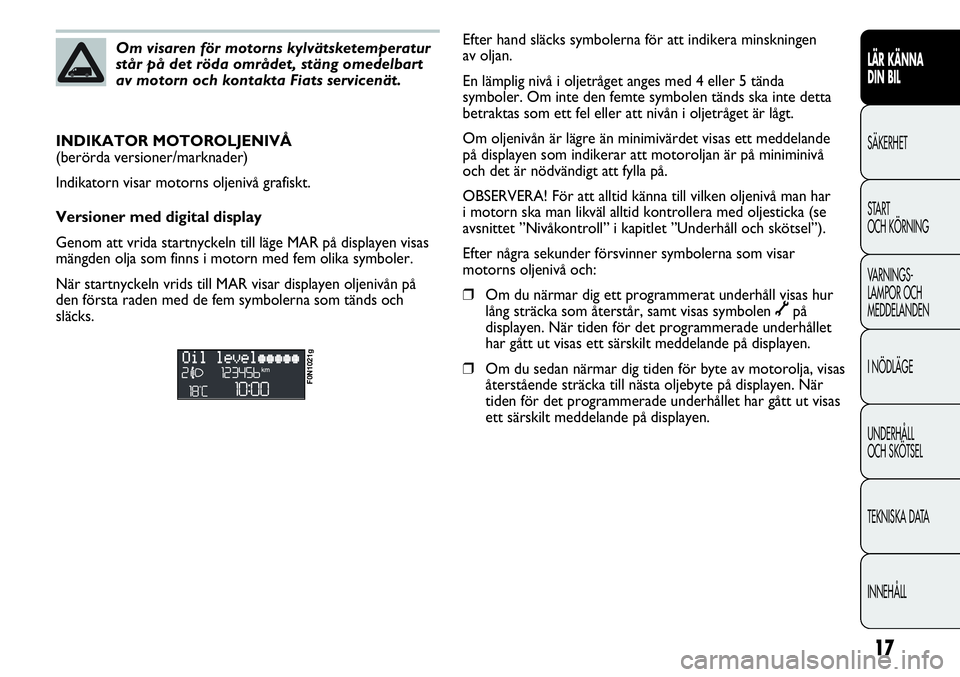

Om visaren för motorns kylvätsketemperatur
står på det röda området, stäng omedelbart
av motorn och kontakta Fiats servicenät.Efter hand släcks symbolerna för att indikera minskningen
av oljan.
En lämplig nivå i oljetråget anges med 4 eller 5 tända
symboler. Om inte den femte symbolen tänds ska inte detta
betraktas som ett fel eller att nivån i oljetråget är lågt.
Om oljenivån är lägre än minimivärdet visas ett meddelande
på displayen som indikerar att motoroljan är på miniminivå
och det är nödvändigt att fylla på.
OBSERVERA! För att alltid känna till vilken oljenivå man har
i motorn ska man likväl alltid kontrollera med oljesticka (se
avsnittet ”Nivåkontroll” i kapitlet ”Underhåll och skötsel”).
Efter några sekunder försvinner symbolerna som visar
motorns oljenivå och:
❒Om du närmar dig ett programmerat underhåll visas hur
lång sträcka som återstår, samt visas symbolen
õpå
displayen. När tiden för det programmerade underhållet
har gått ut visas ett särskilt meddelande på displayen.
❒Om du sedan närmar dig tiden för byte av motorolja, visas
återstående sträcka till nästa oljebyte på displayen. När
tiden för det programmerade underhållet har gått ut visas
ett särskilt meddelande på displayen. INDIKATOR MOTOROLJENIVÅ
(berörda versioner/marknader)
Indikatorn visar motorns oljenivå grafiskt.
Versioner med digital display
Genom att vrida startnyckeln till läge MAR på displayen visas
mängden olja som finns i motorn med fem olika symboler.
När startnyckeln vrids till MAR visar displayen oljenivån på
den första raden med de fem symbolerna som tänds och
släcks.
F0N1021g

F0N0519mfig. 15F0N0017mfig. 16
NOTERING När en av framdörrarna öppnas, aktiveras
displayen och visar under några sekunder tiden och antalet
kilometer, eller engelska mil, som har körts.
REGLAGEKNAPPAR fig. 16
▲För att kunna se skärmbilden och de olika alternativen
i uppgående riktning eller för att öka det visade värdet.
MODEKort tryck för att komma till menyn och/eller gå till
nästa skärm eller för att bekräfta det val man gjort.
Lång nedtryckning för att gå tillbaka till
standardskärmen.
▼För att kunna rulla fram skärmbilden och de olika
alternativen nedåt eller för att minska det visade värdet.
NOTERING Knapparna ▲och ▼aktiverar de olika
funktionerna beroende på följande situationer:
FLERFUNKTIONSDISPLAY
(berörda versioner/marknader)
Den ”Flerfunktionella displayen” visar den informationen som
krävs under körningen.
STANDARDSKÄRM fig. 15
Standardskärmen kan visa följande uppgifter:
A Datum
B Vägmätare (visar de kilometer, eller engelska mil, som
har körts)
CTid
D Utomhustemperatur
E Strålkastarinställning (endast med tända halvljus)
18
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL

19
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL

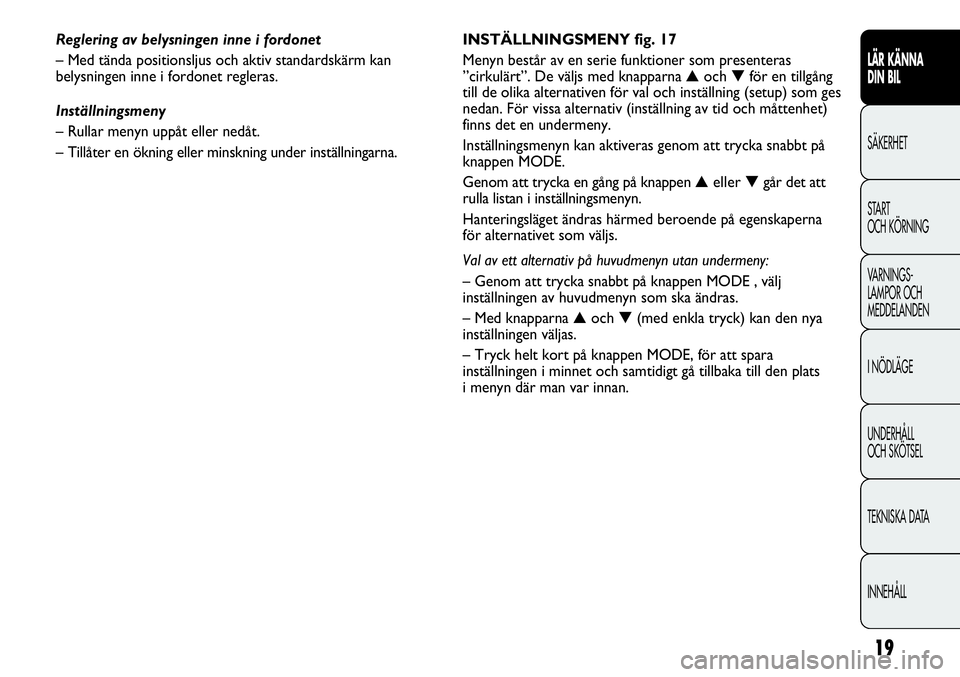

INSTÄLLNINGSMENY fig. 17
Menyn består av en serie funktioner som presenteras
”cirkulärt”. De väljs med knapparna ▲och ▼för en tillgång
till de olika alternativen för val och inställning (setup) som ges
nedan. För vissa alternativ (inställning av tid och måttenhet)
finns det en undermeny.
Inställningsmenyn kan aktiveras genom att trycka snabbt på
knappen MODE.
Genom att trycka en gång på knappen ▲eller ▼går det att
rulla listan i inställningsmenyn.
Hanteringsläget ändras härmed beroende på egenskaperna
för alternativet som väljs.
Val av ett alternativ på huvudmenyn utan undermeny:
– Genom att trycka snabbt på knappen MODE , välj
inställningen av huvudmenyn som ska ändras.
– Med knapparna ▲och ▼(med enkla tryck) kan den nya
inställningen väljas.
– Tryck helt kort på knappen MODE, för att spara
inställningen i minnet och samtidigt gå tillbaka till den plats
i menyn där man var innan. Reglering av belysningen inne i fordonet
– Med tända positionsljus och aktiv standardskärm kan
belysningen inne i fordonet regleras.
Inställningsmeny
– Rullar menyn uppåt eller nedåt.
– Tillåter en ökning eller minskning under inställningarna.

Lång nedtryckning av knappen MODE:
– Om du befinner dig på huvudmenynivån, lämnar
du inställningsmenyns miljö.
– Om du befinner dig i en annan punkt i menyn
(inställningsnivån för ett undermenyalternativ, undermenynivån
eller inställningsnivån för ett alternativ i huvudmenyn), lämnar
du huvudmenyns nivå.
– Endast ändringar som redan sparats i minnet av användaren
sparas (redan bekräftade med knappen MODE).
Inställningsmenyns miljö är tidsinställd. Efter att menyn
lämnats på grund av denna tidsinställning sparas endast
ändringar som redan sparats i minnet av användaren (redan
bekräftade med knappen MODE). Val av ett menyalternativ med undermeny:
– Tryck snabbt på knappen för att visa det första alternativet
i undermenyn.
– Med knapparna ▲eller ▼(med enkla tryck) kan alla
alternativ i undermenyn rullas igenom.
– Tryck helt kort på knappen MODE för att välja alternativ
i undermenyn och den inställning man vill göra.
– Med knapparna ▲eller ▼(med enkla tryck) kan den nya
inställningen för detta undermenyalternativ väljas.
– Tryck helt kort på knappen MODE, för att spara
inställningen i minnet och samtidigt gå tillbaka till den plats
i undermenyn där man var innan.
Val av ”Datum” och ”Inställning av klockan”:
– Genom att trycka snabbt på knappen MODE, välj det första
värdet som skall ändras (t.ex. timmar/minuter eller år/
månad/dag).
– Med knapparna ▲och ▼(med enkla tryck) kan den nya
inställningen väljas.
– Tryck snabbt på knappen MODE för att spara inställningen
i minnet och samtidigt gå till nästa alternativ
i inställningsmenyn. Om det är det sista, går du tillbaka
till samma menyalternativ som valdes tidigare.
