2013 FIAT DUCATO Drift- och underhållshandbok (in Swedish)

189
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
LAMPGRUPPER BAK
Lamporna i lampgruppen är placerade på följande sätt fig. 189:
A stoppljus/positionsljus
B körriktningsvisare
C backljus
D bakre dimljus (för skåpbilsversionerna Maxi är de bakre
dimljusen inbyggda i stötfångaren, se avsnitt ”Dimbakljus
lastbil Maxi”).
F0N0086mfig. 189
För byte av en lampa, gör på följande sätt
fig. 190:
❒Öppna den bakre sidohängda dörren och skruva ur de två
fästskruvarna A.
❒Koppla från det elektriska kontaktdonet i mitten B och
dra linsen utåt.
❒Skruva ur skruvarna C-fig. 191 med den medlevererade
skruvmejseln och ta ut lamphållaren.
F0N0087mfig. 190

190
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
F0N0088mfig. 191
❒Ta ut lampan som ska bytas D, E, F, G genom att trycka in
den lätt och vrida den moturs (bajonettfattning). Byt sedan
lampan.
❒Sätt tillbaka lamphållaren och skruva fast skruvarna C.
❒Återanslut det elektriska kontaktdonet B. Sätt tillbaka
enheten korrekt i förhållande till fordonets kaross och dra
sedan åt fästskruvarna A.
F0N0239mfig. 192
För lastbils- och pickupversioner:
Skruva ur de fyra skruvarna H-fig. 192 och byt ut lamporna:
I Lampa för bakre dimljus (vänster sida). Lampa för backljus
(höger sida)
L Lampa för positionsljus
M Lampa stoppljus
N Lampa för körriktningsvisare.

191
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
F0N0241mfig. 193

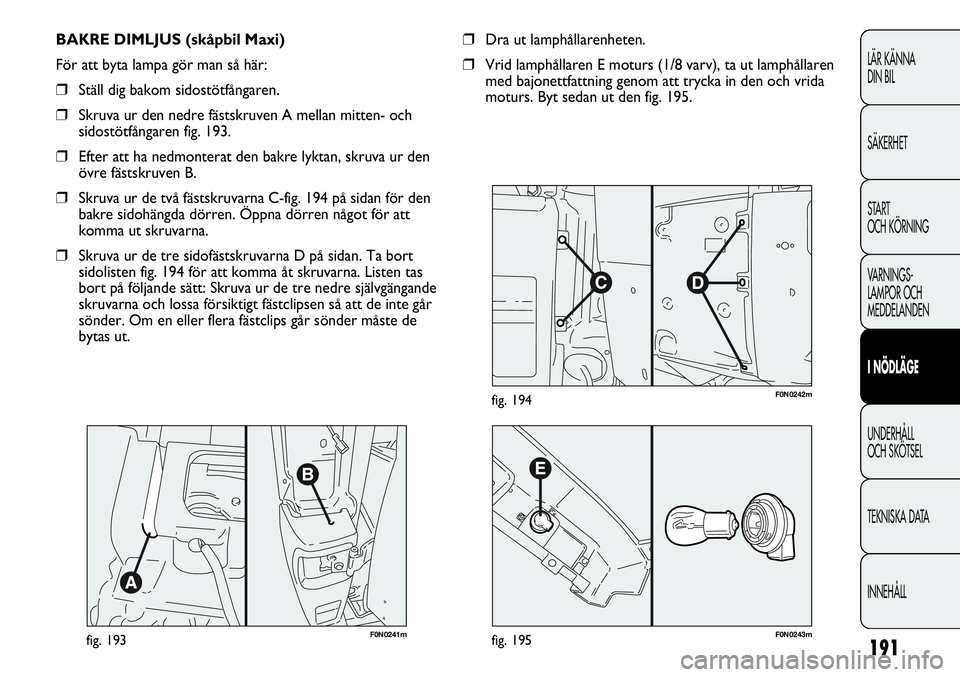

BAKRE DIMLJUS (skåpbil Maxi)
För att byta lampa gör man så här:
❒Ställ dig bakom sidostötfångaren.
❒Skruva ur den nedre fästskruven A mellan mitten- och
sidostötfångaren fig. 193.
❒Efter att ha nedmonterat den bakre lyktan, skruva ur den
övre fästskruven B.
❒Skruva ur de två fästskruvarna C-fig. 194 på sidan för den
bakre sidohängda dörren. Öppna dörren något för att
komma ut skruvarna.
❒Skruva ur de tre sidofästskruvarna D på sidan. Ta bort
sidolisten fig. 194 för att komma åt skruvarna. Listen tas
bort på följande sätt: Skruva ur de tre nedre självgängande
skruvarna och lossa försiktigt fästclipsen så att de inte går
sönder. Om en eller flera fästclips går sönder måste de
bytas ut.
F0N0242mfig. 194
F0N0243mfig. 195
❒Dra ut lamphållarenheten.
❒Vrid lamphållaren E moturs (1/8 varv), ta ut lamphållaren
med bajonettfattning genom att trycka in den och vrida
moturs. Byt sedan ut den fig. 195.

192
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL

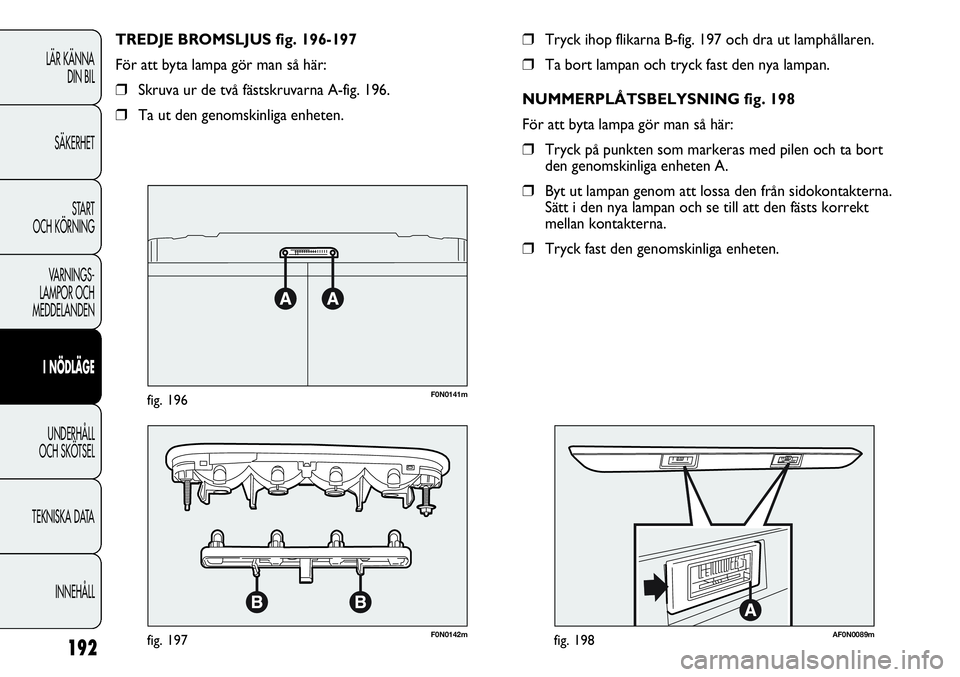

❒Tryck ihop flikarna B-fig. 197 och dra ut lamphållaren.
❒Ta bort lampan och tryck fast den nya lampan.
NUMMERPLÅTSBELYSNING fig. 198
För att byta lampa gör man så här:
❒Tryck på punkten som markeras med pilen och ta bort
den genomskinliga enheten A.
❒Byt ut lampan genom att lossa den från sidokontakterna.
Sätt i den nya lampan och se till att den fästs korrekt
mellan kontakterna.
❒Tryck fast den genomskinliga enheten. TREDJE BROMSLJUS fig. 196-197
För att byta lampa gör man så här:
❒Skruva ur de två fästskruvarna A-fig. 196.
❒Ta ut den genomskinliga enheten.
F0N0141mfig. 196
F0N0142mfig. 197AF0N0089mfig. 198

193
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
F0N0244mfig. 199
BYTE AV INVÄNDIG LAMPA
För typ av lampa och motsvarande effekt, se avsnittet ”Byte
av en lampa”.
TAKBELYSNING FRAM
För att byta lamporna gör man så här:
❒Arbeta på punkterna som anges med pilarna och ta bort
takbelysningen A-fig. 200. POSITIONSLJUS SIDOR
(berörda versioner/marknader)
För att byta lampa gör man så här:
❒För extra lång skåpbil:
– Skruva ur de två fästskruvarna C-fig. 199 och ta bort
lyktan.
– Ta bort lamphållaren D som sitter baktill på lyktan
genom att vrida den 1/4 varv.
– Ta ut den tryckmonterade lampan och byt ut den.
❒För pickupversioner:
– Ta bort lamphållaren som sitter baktill på lyktan genom
att vrida den 1/4 varv.
– Ta ut den tryckmonterade lampan och byt ut den.
F0N0090mfig. 200

194
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
F0N0091mfig. 201

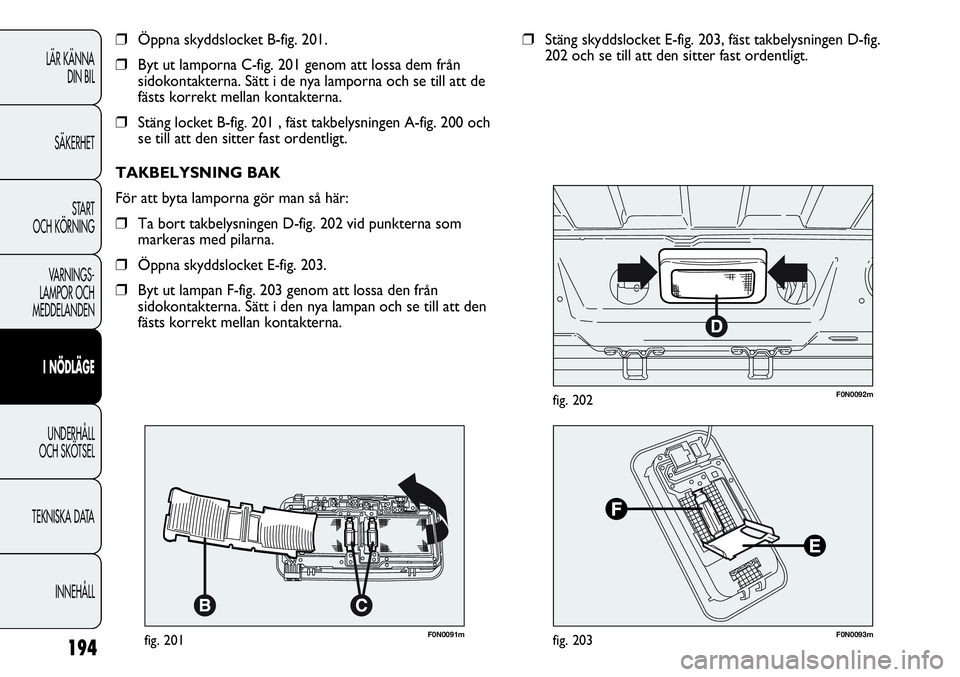

❒Öppna skyddslocket B-fig. 201.
❒Byt ut lamporna C-fig. 201 genom att lossa dem från
sidokontakterna. Sätt i de nya lamporna och se till att de
fästs korrekt mellan kontakterna.
❒Stäng locket B-fig. 201 , fäst takbelysningen A-fig. 200 och
se till att den sitter fast ordentligt.
TAKBELYSNING BAK
För att byta lamporna gör man så här:
❒Ta bort takbelysningen D-fig. 202 vid punkterna som
markeras med pilarna.
❒Öppna skyddslocket E-fig. 203.
❒Byt ut lampan F-fig. 203 genom att lossa den från
sidokontakterna. Sätt i den nya lampan och se till att den
fästs korrekt mellan kontakterna.
F0N0093mfig. 203
F0N0092mfig. 202
❒Stäng skyddslocket E-fig. 203, fäst takbelysningen D-fig.
202 och se till att den sitter fast ordentligt.

195
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
F0N0094mfig. 204
BYTA SÄKRINGAR
ALLMÄN INFORMATION
Säkringarna skyddar elanläggningen och löser ut vid
funktionsfel eller fel på själva anläggningen.
När en anordning inte fungerar ska du alltid kontrollera
motsvarande säkring. Ledaren A-fig. 204 ska vara hel. I annat
fall skall säkringen som gått bytas ut mot en annan med
samma strömstyrka (samma färg).
B Hel säkring.
C Säkring med avbruten tråd.
Byt aldrig ut en trasig säkring mot
metalltrådar eller annat återvinningsmaterial.
Byt aldrig ut en säkring mot en annan med
högre amperetal. BRANDRISK.
VARNING!
Om en huvudsäkring (MEGA-FUSE, MIDI-
FUSE, MAXI-FUSE) löser ut, kontakta Fiats
servicenät. Innan en säkring byts ut, kontrollera att
startnyckeln dragits ut ur tändblocket och att alla
installerade enheter släckts och/eller kopplats från.
VARNING!
Ifall säkringen fortsätter att lösa ut,
kontakta Fiats servicenät.
VARNING!

196
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
Huvudsäkringar för säkerhetssystemet
(airbagar, bromssystem), motordriftsystemen
(motor, växellåda) eller styrsystemet ska bytas av
Fiats servicenät.
VARNING!
F0N0095mfig. 205F0N0513mfig. 206
Styrenhet motorrum
Ta bort skyddslocket fig. 208 för att komma åt säkringsboxen
fig. 207.
Extra säkringsbox höger mittstolpe
(berörda versioner/marknader)
Ta bort skyddslocket fig. 209 för att komma åt säkringsboxen
fig. 210.
Fordonets säkringar sitter samlade i tre säkringsboxar på
instrumentbrädan, kupéns högra stolpe och i motorrummet.
Säkringsbox i instrumentbrädan
För att komma åt säkringsboxen fig. 206 på instrumentpanelen
skruvar du loss skruvarna A-fig. 205 och tar bort locket.
