RÖRLIGT FOTSTEG fig. 116
(berörda versioner/marknader)
När sidodörren för passagerarutrymmet eller lastutrymmet
öppnas kommer ett fotsteg ut nedantill för att underlätta
insteget i fordonet.
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
Kontrollera att fotsteget har gått in
fullständigt innan du startar efter ett stopp
och alltid innan fordonet körs. Eftersom fotstegets
rörelse styrs av sidoskjutdörren, indikeras en icke
fullständig indragning av fotsteget samt öppna
bakdörrar av varningslampan
´på
instrumentbrädan.
VARNING!
BAKRE SIDOHÄNGDA DÖRRAR
Manuell öppning utifrån av den första sidohängda
dörren
Vrid nyckeln moturs fig. 111 eller tryck på knappen ∞på
fjärrkontrollen och öppna med handtaget A-fig. 117
i riktningen som indikeras med pilen.
Manuell öppning inifrån av den första sidohängda
dörren fig. 118
(berörda versioner/marknader)
Dra handtaget B i pilens riktning.
Manuell stängning utifrån av den första sidohängda
dörren
Vrid nyckeln moturs eller tryck på knappen Ápå nyckeln med
fjärrkontroll. Stäng först den vänstra och sedan den högra
dörren.

102
F0N0130mfig. 118
F0N0129mfig. 117
F0N0132mfig. 120
F0N0131mfig. 119
Elektrisk stängning inifrån fig. 120
Stäng de två bakre sidohängda dörrarna (först vänster
och sedan höger) och tryck på knapp D som sitter på
fönsterhisspanelen. Manuell öppning av den andra sidohängda dörren
fig. 119
Dra handtaget C i pilens riktning.
De två bakdörrarna är försedda med ett fjädersystem som
stoppar öppningen i en vinkel på ungefär 90 grader.
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL

103
F0N0188mfig. 121F0N0062mfig. 122
ELEKTRISKA

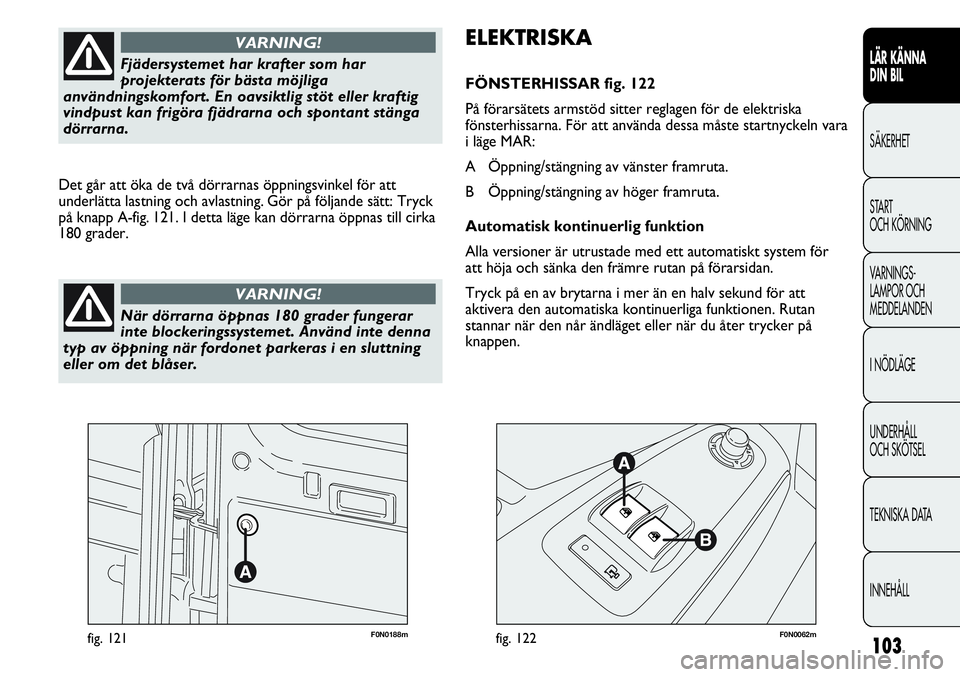

FÖNSTERHISSAR fig. 122
På förarsätets armstöd sitter reglagen för de elektriska
fönsterhissarna. För att använda dessa måste startnyckeln vara
i läge MAR:
A Öppning/stängning av vänster framruta.
B Öppning/stängning av höger framruta.
Automatisk kontinuerlig funktion
Alla versioner är utrustade med ett automatiskt system för
att höja och sänka den främre rutan på förarsidan.
Tryck på en av brytarna i mer än en halv sekund för att
aktivera den automatiska kontinuerliga funktionen. Rutan
stannar när den når ändläget eller när du åter trycker på
knappen. Det går att öka de två dörrarnas öppningsvinkel för att
underlätta lastning och avlastning. Gör på följande sätt: Tryck
på knapp A-fig. 121. I detta läge kan dörrarna öppnas till cirka
180 grader.
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
Fjädersystemet har krafter som har
projekterats för bästa möjliga
användningskomfort. En oavsiktlig stöt eller kraftig
vindpust kan frigöra fjädrarna och spontant stänga
dörrarna.
VARNING!
När dörrarna öppnas 180 grader fungerar
inte blockeringssystemet. Använd inte denna
typ av öppning när fordonet parkeras i en sluttning
eller om det blåser.
VARNING!

104
F0N0063mfig. 123

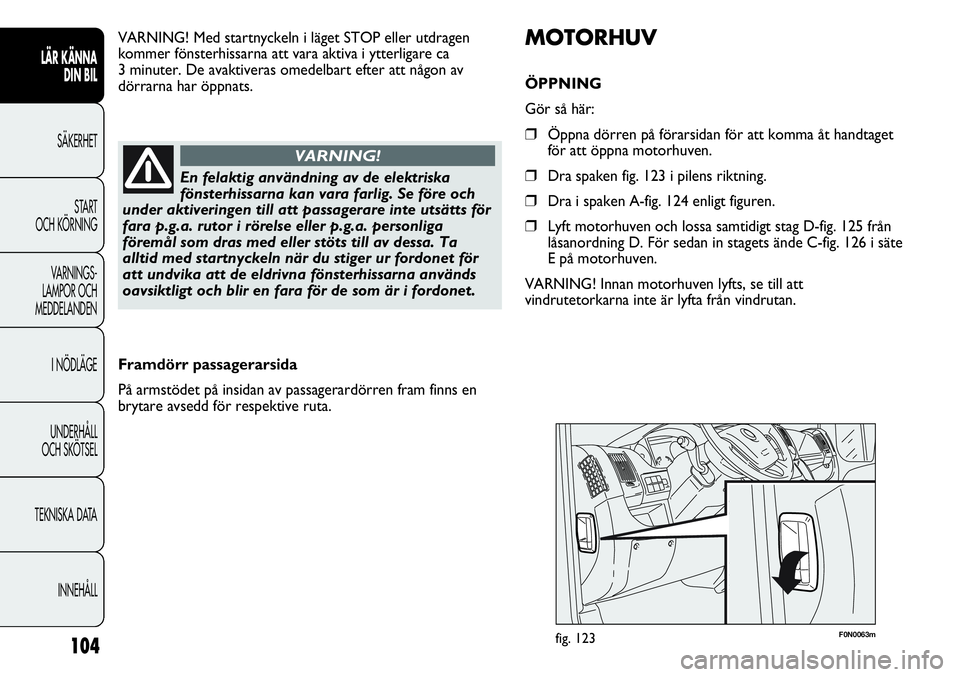

MOTORHUV
ÖPPNING
Gör så här:
❒Öppna dörren på förarsidan för att komma åt handtaget
för att öppna motorhuven.
❒Dra spaken fig. 123 i pilens riktning.
❒Dra i spaken A-fig. 124 enligt figuren.
❒Lyft motorhuven och lossa samtidigt stag D-fig. 125 från
låsanordning D. För sedan in stagets ände C-fig. 126 i säte
E på motorhuven.
VARNING! Innan motorhuven lyfts, se till att
vindrutetorkarna inte är lyfta från vindrutan. VARNING! Med startnyckeln i läget STOP eller utdragen
kommer fönsterhissarna att vara aktiva i ytterligare ca
3 minuter. De avaktiveras omedelbart efter att någon av
dörrarna har öppnats.
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
En felaktig användning av de elektriska
fönsterhissarna kan vara farlig. Se före och
under aktiveringen till att passagerare inte utsätts för
fara p.g.a. rutor i rörelse eller p.g.a. personliga
föremål som dras med eller stöts till av dessa. Ta
alltid med startnyckeln när du stiger ur fordonet för
att undvika att de eldrivna fönsterhissarna används
oavsiktligt och blir en fara för de som är i fordonet.
VARNING!
Framdörr passagerarsida
På armstödet på insidan av passagerardörren fram finns en
brytare avsedd för respektive ruta.

105
F0N0323mfig. 124F0N0065mfig. 125

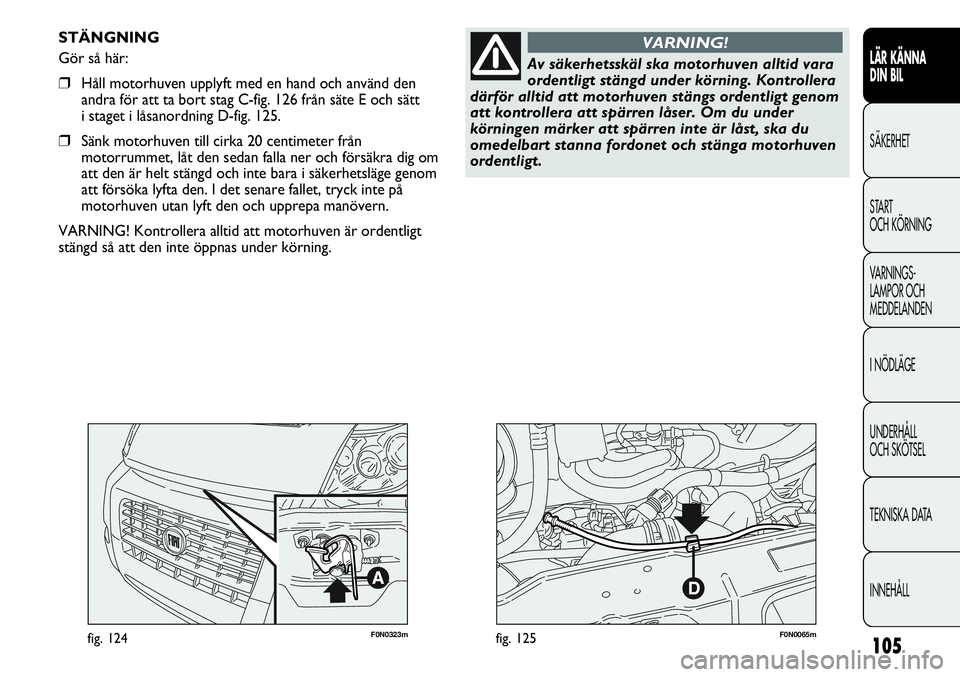

STÄNGNING
Gör så här:
❒Håll motorhuven upplyft med en hand och använd den
andra för att ta bort stag C-fig. 126 från säte E och sätt
i staget i låsanordning D-fig. 125.
❒Sänk motorhuven till cirka 20 centimeter från
motorrummet, låt den sedan falla ner och försäkra dig om
att den är helt stängd och inte bara i säkerhetsläge genom
att försöka lyfta den. I det senare fallet, tryck inte på
motorhuven utan lyft den och upprepa manövern.
VARNING! Kontrollera alltid att motorhuven är ordentligt
stängd så att den inte öppnas under körning.
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
Av säkerhetsskäl ska motorhuven alltid vara
ordentligt stängd under körning. Kontrollera
därför alltid att motorhuven stängs ordentligt genom
att kontrollera att spärren låser. Om du under
körningen märker att spärren inte är låst, ska du
omedelbart stanna fordonet och stänga motorhuven
ordentligt.
VARNING!

106
F0N0066mfig. 126F0N0138mfig. 127

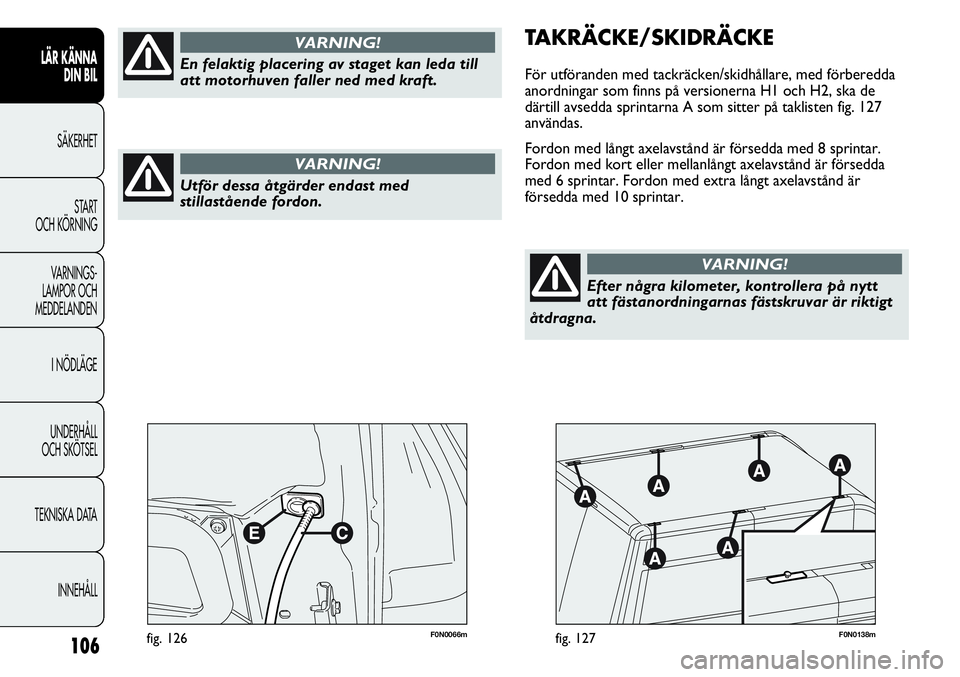

TAKRÄCKE/SKIDRÄCKE
För utföranden med tackräcken/skidhållare, med förberedda
anordningar som finns på versionerna H1 och H2, ska de
därtill avsedda sprintarna A som sitter på taklisten fig. 127
användas.
Fordon med långt axelavstånd är försedda med 8 sprintar.
Fordon med kort eller mellanlångt axelavstånd är försedda
med 6 sprintar. Fordon med extra långt axelavstånd är
försedda med 10 sprintar.LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
Utför dessa åtgärder endast med
stillastående fordon.
VARNING!
En felaktig placering av staget kan leda till
att motorhuven faller ned med kraft.
VARNING!
Efter några kilometer, kontrollera på nytt
att fästanordningarnas fästskruvar är riktigt
åtdragna.
VARNING!

107

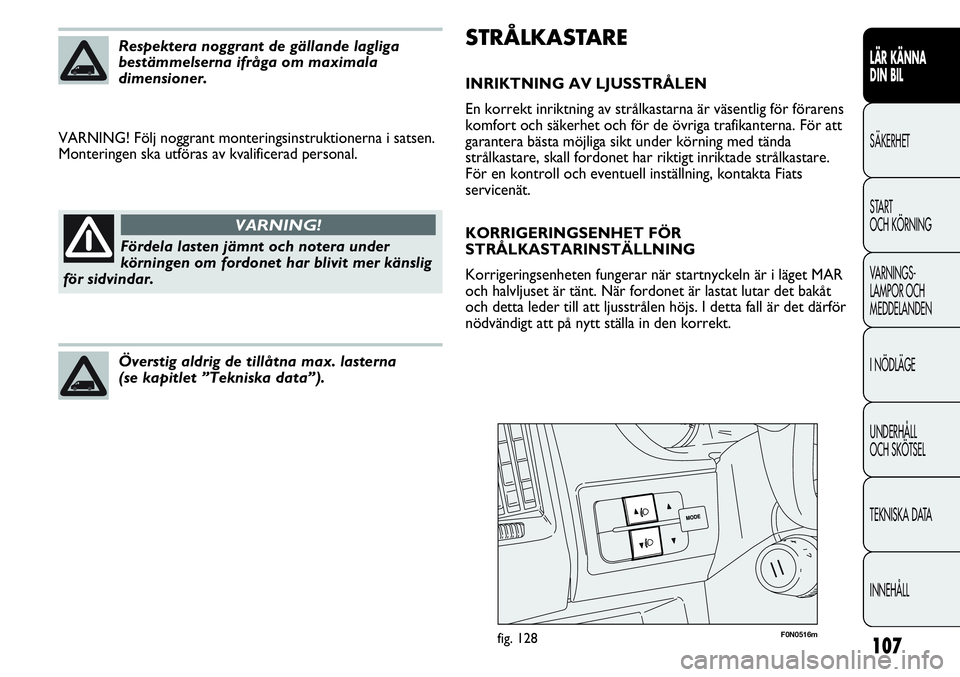

STRÅLKASTARE
INRIKTNING AV LJUSSTRÅLEN
En korrekt inriktning av strålkastarna är väsentlig för förarens
komfort och säkerhet och för de övriga trafikanterna. För att
garantera bästa möjliga sikt under körning med tända
strålkastare, skall fordonet har riktigt inriktade strålkastare.
För en kontroll och eventuell inställning, kontakta Fiats
servicenät.
KORRIGERINGSENHET FÖR
STRÅLKASTARINSTÄLLNING
Korrigeringsenheten fungerar när startnyckeln är i läget MAR
och halvljuset är tänt. När fordonet är lastat lutar det bakåt
och detta leder till att ljusstrålen höjs. I detta fall är det därför
nödvändigt att på nytt ställa in den korrekt. VARNING! Följ noggrant monteringsinstruktionerna i satsen.
Monteringen ska utföras av kvalificerad personal.
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
Respektera noggrant de gällande lagliga
bestämmelserna ifråga om maximala
dimensioner.
Fördela lasten jämnt och notera under
körningen om fordonet har blivit mer känslig
för sidvindar.
VARNING!
Överstig aldrig de tillåtna max. lasterna
(se kapitlet ”Tekniska data”).
F0N0516mfig. 128

108
ABS-SYSTEM
Om du aldrig har kört en bil med ABS förut, rekommenderas
det att testköra på lerigt underlag under säkra förhållanden
under vägtrafiklagen i landet där du befinner dig. Läs dessutom
följande anvisningar noggrant.
Det är ett system som ingår i bromsanläggningen och som
undviker, på vilket som helst väglag och bromskraft, att ett
eller flera hjul blockeras och slirar vilket på så sätt garanterar
en kontroll av fordonet även vid en nödbromsning.
Systemet är ett komplement till EBD (Electronic Braking force
Distribution = Elektronisk bromskraftsfördelning) som
fördelar bromskraften mellan fram- och bakhjul.
VARNING! För maximal effektivitet i bromssystemet krävs
en inkörningssträcka på ca 500 km (nytt fordon eller utbytta
bromsbelägg/-skivor). Under denna sträcka är det lämpligt att
undvika häftiga, upprepade och långa inbromsningar. Strålkastarinställning fig. 128
För inställningen, använd knapparna Òoch på
instrumentpanelen.
Displayen på instrumentpanelen visar läget under inställningen.
VARNING! Kontrollera ljusstrålens inställning varje gång som
den transporterade lastens vikt ändras.
INRIKTNING AV DIMSTRÅLKASTARE
(berörda versioner/marknader)
För en kontroll och eventuell inställning, kontakta Fiats
servicenät.
OMRIKTNING AV STRÅLKASTARE UTOMLANDS
Halvljuset ställs in för cirkulation i det land där fordonet
marknadsförs. I länder med motsatt körsida måste ljusstrålen
ställas in med hjälp av en självhäftande film som är avsedd
speciellt för detta för att inte blända mötande trafik. LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
ABS-systemet utnyttjar på bästa sätt
väggreppet men kan inte öka det. Kör därför
alltid försiktigt på hala vägbanor, utan att ta
onödiga risker.
VARNING!
