2013 FIAT DUCATO Drift- och underhållshandbok (in Swedish)

5
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
STARTNYCKLAR
CODE CARD fig. 3
Tillsammans med fordonet överlämnas dubbla uppsättningar
nycklar och CODE card som innehåller följande information:
A Den elektroniska koden.
B Den mekaniska koden för startnycklarna som ska
meddelas Fiats servicenät vid begäran om extra exemplar
av startnycklarna.
VARNING! För att garantera att de elektroniska
anordningarna inuti startnycklarna fungerar perfekt, låt de inte
utsättas för solstrålning. I detta fall ska du vrida startnyckeln till läget STOP och
därefter till läget MAR. Om blockeringen kvarstår, försök med
andra startnycklar som medföljer. Om motorn fortfarande
inte startar, kontakta Fiats servicenät.
VARNING Varje nyckel har en egen kod som skall sparas på
minnet av systemets kontrollenhet. För att spara nya nycklar
på minnet, upp till högst 8, kontakta Fiats servicenät.
Tänd varningslampa
Yunder körning
❒Om varningslampan Ytänds, betyder det att systemet
håller på att göra en självdiagnos (som beror t.ex. på ett
spänningsfall).
❒Om varningslampan Yfortsätter att lysa ska du
kontakta Fiats servicenät.
Kraftiga stötar kan skada de elektroniska
komponenterna i startnyckeln.
F0N0003mfig. 3
Vid fordonets ägarbyte är det nödvändigt att
den nye ägaren får alla nycklar och CODE
card.

F0N0800mfig. 4

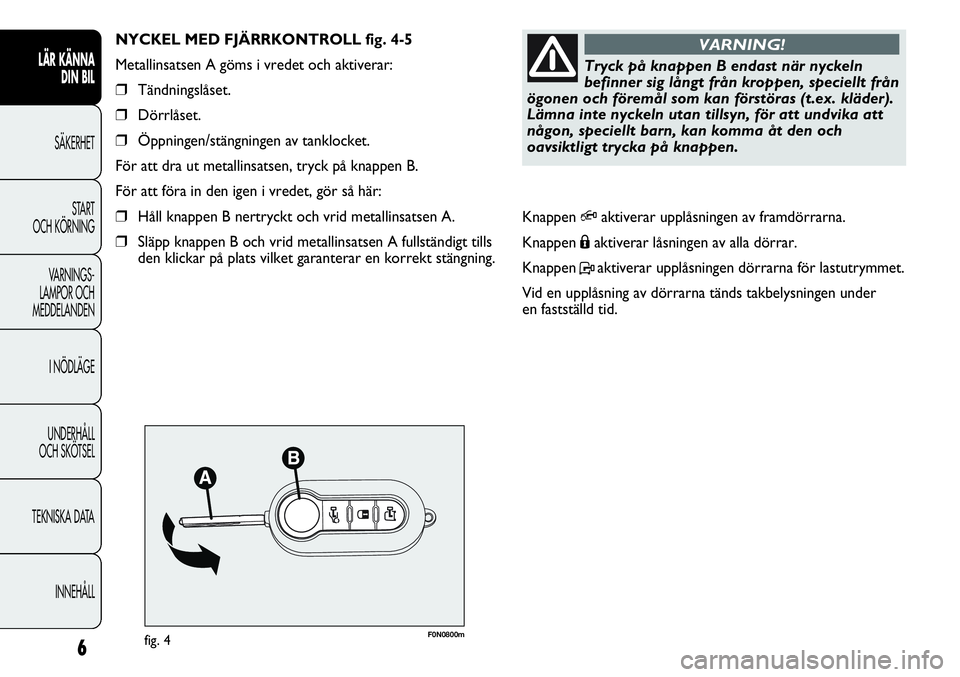

NYCKEL MED FJÄRRKONTROLL fig. 4-5
Metallinsatsen A göms i vredet och aktiverar:
❒Tändningslåset.
❒Dörrlåset.
❒Öppningen/stängningen av tanklocket.
För att dra ut metallinsatsen, tryck på knappen B.
För att föra in den igen i vredet, gör så här:
❒Håll knappen B nertryckt och vrid metallinsatsen A.
❒Släpp knappen B och vrid metallinsatsen A fullständigt tills
den klickar på plats vilket garanterar en korrekt stängning.
6
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
Tryck på knappen B endast när nyckeln
befinner sig långt från kroppen, speciellt från
ögonen och föremål som kan förstöras (t.ex. kläder).
Lämna inte nyckeln utan tillsyn, för att undvika att
någon, speciellt barn, kan komma åt den och
oavsiktligt trycka på knappen.
VARNING!
Knappen Qaktiverar upplåsningen av framdörrarna.
Knappen Áaktiverar låsningen av alla dörrar.
Knappen Paktiverar upplåsningen dörrarna för lastutrymmet.
Vid en upplåsning av dörrarna tänds takbelysningen under
en fastställd tid.

7
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
F0N0801mfig. 5F0N0114mfig. 6

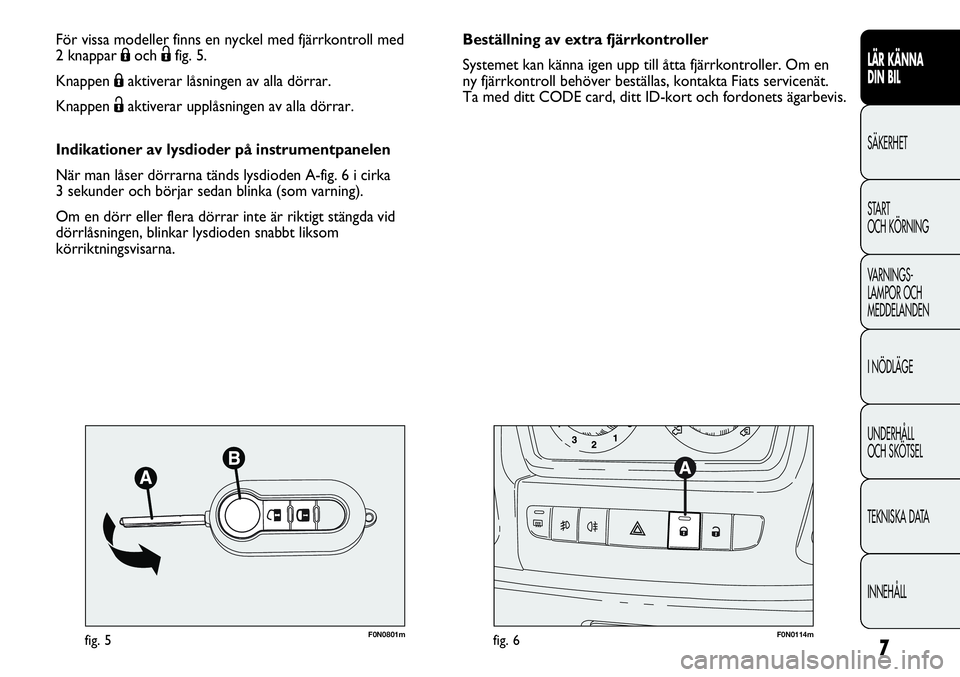

Beställning av extra fjärrkontroller
Systemet kan känna igen upp till åtta fjärrkontroller. Om en
ny fjärrkontroll behöver beställas, kontakta Fiats servicenät.
Ta med ditt CODE card, ditt ID-kort och fordonets ägarbevis. För vissa modeller finns en nyckel med fjärrkontroll med
2 knappar Áoch Ëfig. 5.
Knappen Áaktiverar låsningen av alla dörrar.
Knappen Ëaktiverar upplåsningen av alla dörrar.
Indikationer av lysdioder på instrumentpanelen
När man låser dörrarna tänds lysdioden A-fig. 6 i cirka
3 sekunder och börjar sedan blinka (som varning).
Om en dörr eller flera dörrar inte är riktigt stängda vid
dörrlåsningen, blinkar lysdioden snabbt liksom
körriktningsvisarna.

F0N0802mfig. 7F0N0337mfig. 8
MEKANISK NYCKEL fig. 8
Nyckelns metalldel A är fast.
Nyckeln aktiverar:
❒Tändningslåset.
❒Dörrlåset.

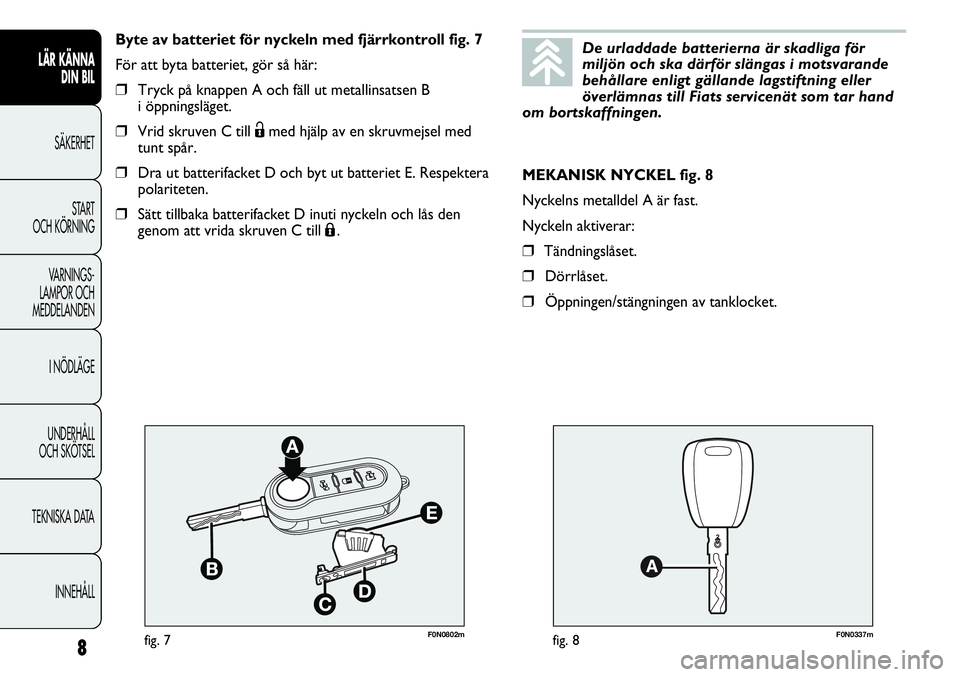

❒Öppningen/stängningen av tanklocket. Byte av batteriet för nyckeln med fjärrkontroll fig. 7
För att byta batteriet, gör så här:
❒Tryck på knappen A och fäll ut metallinsatsen B
i öppningsläget.
❒Vrid skruven C till Ëmed hjälp av en skruvmejsel med
tunt spår.
❒Dra ut batterifacket D och byt ut batteriet E. Respektera
polariteten.
❒Sätt tillbaka batterifacket D inuti nyckeln och lås den
genom att vrida skruven C till Á.
8
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
De urladdade batterierna är skadliga för
miljön och ska därför slängas i motsvarande
behållare enligt gällande lagstiftning eller
överlämnas till Fiats servicenät som tar hand
om bortskaffningen.

9
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL

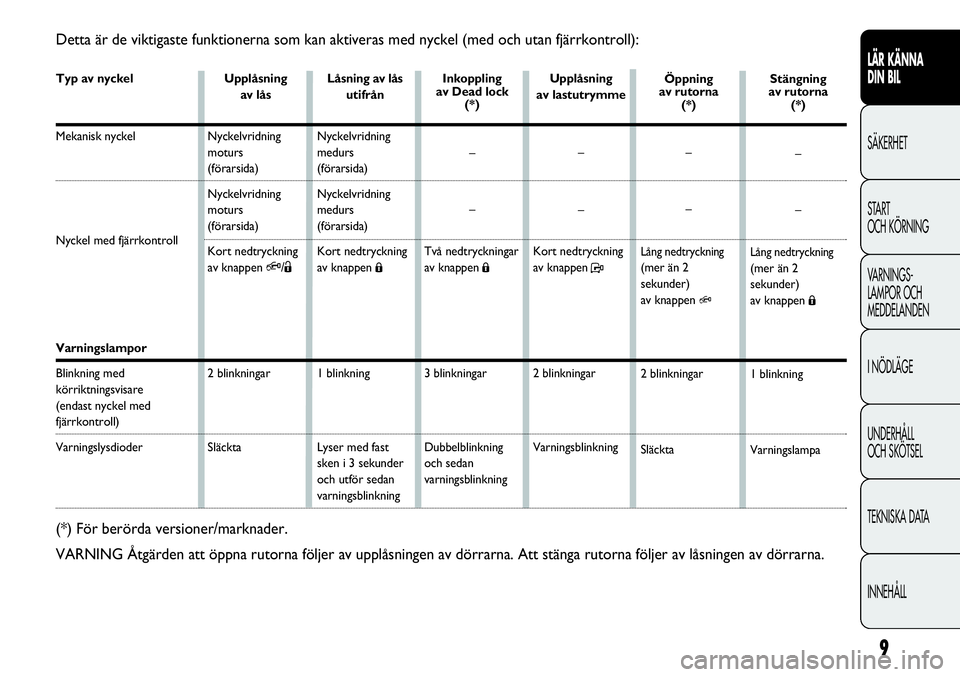

Detta är de viktigaste funktionerna som kan aktiveras med nyckel (med och utan fjärrkontroll):
Typ av nyckel
Mekanisk nyckel
Nyckel med fjärrkontroll
Varningslampor
Blinkning med
körriktningsvisare
(endast nyckel med
fjärrkontroll)
Varningslysdioder
Upplåsning
av lås
Nyckelvridning
moturs
(förarsida)
Nyckelvridning
moturs
(förarsida)
Kort nedtryckning
av knappen
Q/Ë
2 blinkningar
SläcktaLåsning av lås
utifrån
Nyckelvridning
medurs
(förarsida)
Nyckelvridning
medurs
(förarsida)
Kort nedtryckning
av knappen
Á
1 blinkning
Lyser med fast
sken i 3 sekunder
och utför sedan
varningsblinkning Inkoppling
av Dead lock
(*)
–
–
Två nedtryckningar
av knappen
Á
3 blinkningar
Dubbelblinkning
och sedan
varningsblinkning Upplåsning
av lastutrymme
–
–
Kort nedtryckning
av knappen
P
2 blinkningar
Varningsblinkning
(*) För berörda versioner/marknader.
VARNING Åtgärden att öppna rutorna följer av upplåsningen av dörrarna. Att stänga rutorna följer av låsningen av dörrarna.
Stängning
av rutorna
(*)
–
–
Lång nedtryckning(mer än 2
sekunder)
av knappen
Á
1 blinkning
Varningslampa Öppning
av rutorna
(*)
–
–
Lång nedtryckning(mer än 2
sekunder)
av knappen
Q
2 blinkningar
Släckta

Ett maximalt antal cykler ljud-/ljussignaler har hur som helst
förutsetts efter vilka systemet återupptar sin normala
kontrollfunktion.
OBSERVERA! Motorspärren garanteras av Fiat CODE, som
aktiveras automatiskt när nyckeln avlägsnas från
startanordningen.
AKTIVERING AV LARMET
Med dörrar och motorlucka stängd, med startnyckeln på läget
STOP eller utdragen, rikta fjärrkontrollens nyckel mot
fordonet och tryck och släpp sedan knappen ”lås”.
Förutom för vissa marknader, hörs en ljudsignal (”BIP”) och
dörrlåset aktiveras.
Aktiveringen av larmet föregås av en automatisk
felsökningsfas: Om ett fel känns av avger systemet en ny
ljudsignal.
I detta fall inaktiveras larmet när knappen ”låsning/upplåsning
av lastutrymmet” trycks ner. Kontrollera att dörrarna och
motorhuven har stängts riktigt och koppla till larmet på nytt
genom att trycka på knappen ”lås”.ELEKTRONISKT LARM
(berörda versioner/marknader)
Larmet, som förutses utöver alla funktioner på fjärrkontrollen
som beskrivs ovan, styrs av mottagaren som sitter under
instrumentpanelen i närheten av säkringarnas kontrollenhet.
UTLÖSNING AV LARMET
Larm utlöses i de följande fallen:
❒Obehörig öppning av en dörr eller en motorhuv
(perimeterskydd).
❒Obehörig aktivering av tändningslåset (startnyckeln vrids
till MAR).
❒Kapning av batteriets kablar.
Beroende på marknad, orsakar utlösningen av larmet en
aktivering av sirenen och körriktningsvisarna (under ungefär
26 sekunder). Utlösningens sätt och antalet cykler kan variera
beroende på marknad.
10
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL

11
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL

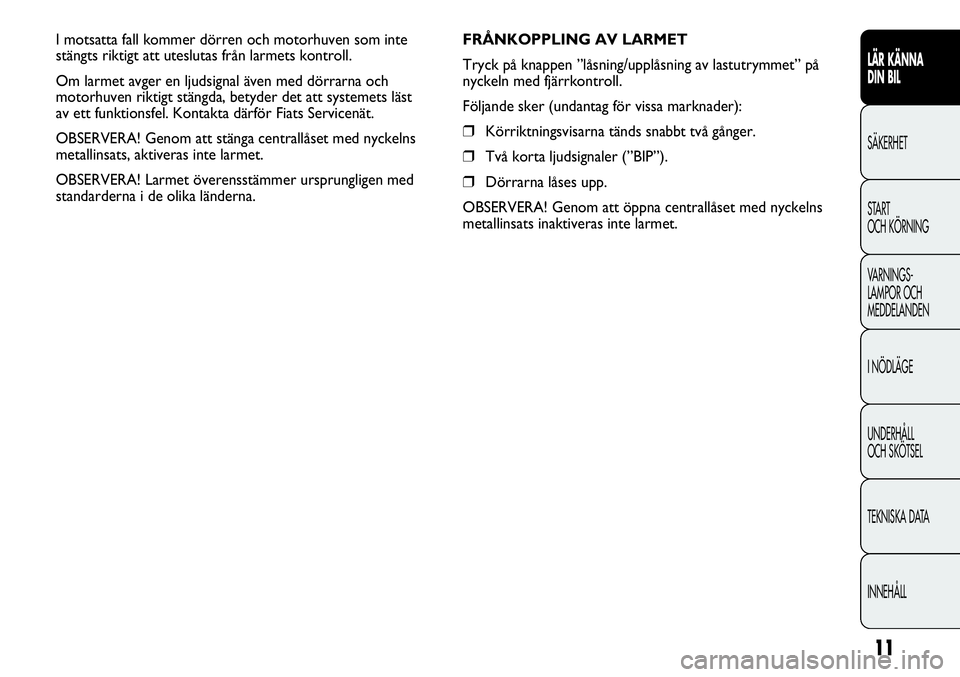

FRÅNKOPPLING AV LARMET
Tryck på knappen ”låsning/upplåsning av lastutrymmet” på
nyckeln med fjärrkontroll.
Följande sker (undantag för vissa marknader):
❒Körriktningsvisarna tänds snabbt två gånger.
❒Två korta ljudsignaler (”BIP”).
❒Dörrarna låses upp.
OBSERVERA! Genom att öppna centrallåset med nyckelns
metallinsats inaktiveras inte larmet. I motsatta fall kommer dörren och motorhuven som inte
stängts riktigt att uteslutas från larmets kontroll.
Om larmet avger en ljudsignal även med dörrarna och
motorhuven riktigt stängda, betyder det att systemets läst
av ett funktionsfel. Kontakta därför Fiats Servicenät.
OBSERVERA! Genom att stänga centrallåset med nyckelns
metallinsats, aktiveras inte larmet.
OBSERVERA! Larmet överensstämmer ursprungligen med
standarderna i de olika länderna.

SIGNALERINGAR AV INBROTTSFÖRSÖK
Varje inbrottsförsök signaleras genom att varningslampan
Ytänds på instrumentpanelen, tillsammans med meddelandet
som visas på displayen, (om sådant finns, se kapitel
”Varningslampor och meddelanden”).
FRÅNKOPPLING AV LARMET
För att helt koppla från larmet (t.ex. när fordonet inte ska
användas under en lång tid) lås bara fordonet genom att vrida
om metallinsatsen i nyckeln med fjärrkontroll i låset.
VARNING Om batterierna i fjärrkontrollen laddas ur, eller
om det är fel på systemet sätter man i nyckeln i tändningslåset
för att koppla bort larmet och vrider till läget MAR.
12
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
TÄNDNINGSLÅS
Nyckeln kan vridas till 4 olika lägen fig. 9:
❒STOP: Motor avstängd, nyckeln kan dras ut, rattlås. Vissa
elektriska anordningar (t.ex. bilradio, dörrarnas centrallås,
o.s.v.) kan fortsätta att fungera.
❒MAR: Körläge. Alla elektriska anordningar fungerar.
❒AVV: Start av motorn (instabil position).
Tändningslåset är utrustat med en elektronisk
säkerhetsanordning som gör att nyckeln måste vridas till läget
STOP om motorn inte startar innan en ny startprocedur
upprepas.
F0N0007mfig. 9
