2013 FIAT DUCATO Drift- och underhållshandbok (in Swedish)

229
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL

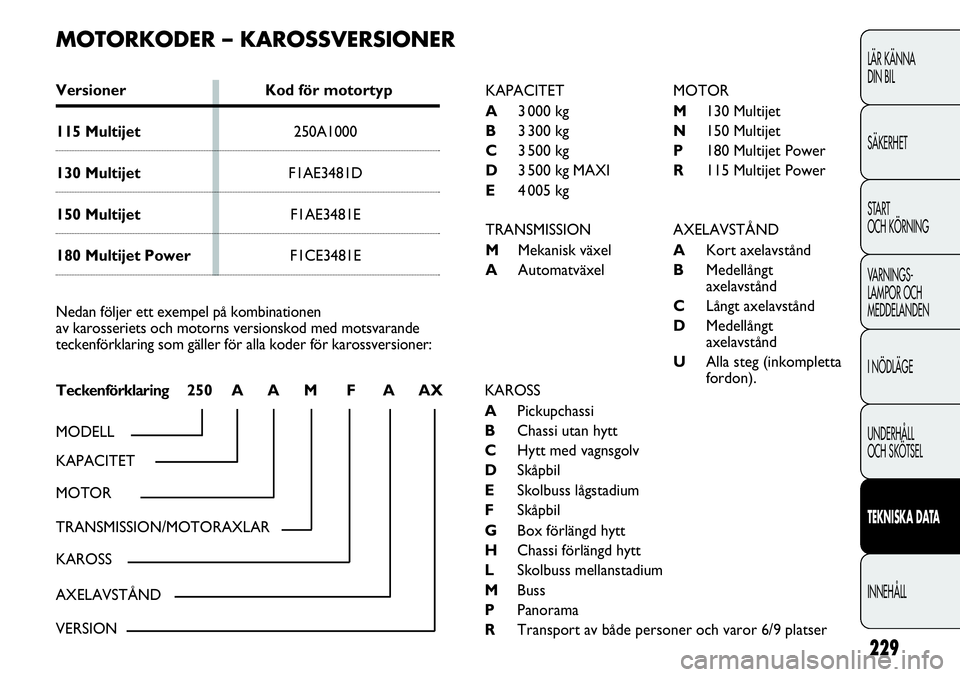

MOTORKODER – KAROSSVERSIONER
Versioner Kod för motortyp
115 Multijet250A1000
130 MultijetF1AE3481D
150 MultijetF1AE3481E
180 Multijet PowerF1CE3481E
Nedan följer ett exempel på kombinationen
av karosseriets och motorns versionskod med motsvarande
teckenförklaring som gäller för alla koder för karossversioner:
Teckenförklaring 250 A A M F A AX
MODELL
KAPACITET
MOTOR
TRANSMISSION/MOTORAXLAR
KAROSS
AXELAVSTÅND
VERSION
KAPACITET
A3 000 kg
B3 300 kg
C3 500 kg
D3 500 kg MAXI
E4 005 kg
TRANSMISSION
MMekanisk växel
AAutomatväxelMOTOR
M130 Multijet
N150 Multijet
P180 Multijet Power
R115 Multijet Power
AXELAVSTÅND
AKort axelavstånd
BMedellångt
axelavstånd
CLångt axelavstånd
DMedellångt
axelavstånd
UAlla steg (inkompletta
fordon).
KAROSS
APickupchassi
BChassi utan hytt
CHytt med vagnsgolv
DSkåpbil
ESkolbuss lågstadium
FSkåpbil
GBox förlängd hytt
HChassi förlängd hytt
LSkolbuss mellanstadium
MBuss
PPanorama
RTransport av både personer och varor 6/9 platser

230
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
Fordonsdiesel (Norm EN590)
180
Multijet Power
F1CE3481E
Diesel
4 i rad
95,8 x 104
2999
17,5 : 1
130
177
3500
400
1400
150
Multijet
F1AE3481E
Diesel
4 i rad
88 x 94
2287
16,2 : 1
109
148
3600
350
1500
130
Multijet
F1AE6481D
Diesel
4 i rad
88 x 94
2287
16,2 : 1
96
130
3600
320
1800
115
Multijet
250A1000
Diesel
4 i rad
83 x 90,4
1956
16,5 : 1
84,6
115
3750
280
1500

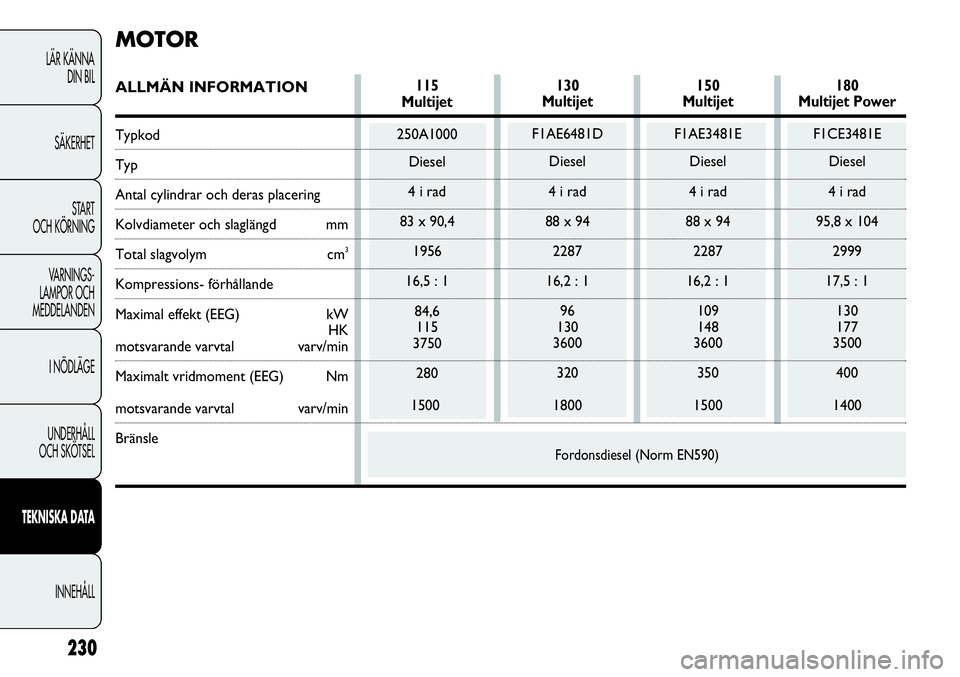

MOTOR
ALLMÄN INFORMATION
Typkod
Typ
Antal cylindrar och deras placering
Kolvdiameter och slaglängd mm
Total slagvolym cm3
Kompressions- förhållande
Maximal effekt (EEG) kW
HK
motsvarande varvtal varv/min
Maximalt vridmoment (EEG) Nm
motsvarande varvtal varv/min
Bränsle

Individuell hjulupphängning av typ Mc Pherson
Stel balk med röraxel, längsgående bladfjäder
Självreglerande med pedal utan nedtramp
Framhjulsdrift
Ändringar och reparationer av drivsystemet
som utförs felaktigt och utan hänsyn till
anläggningens tekniska egenskaper kan orsaka
funktionsfel och fara för olycka.

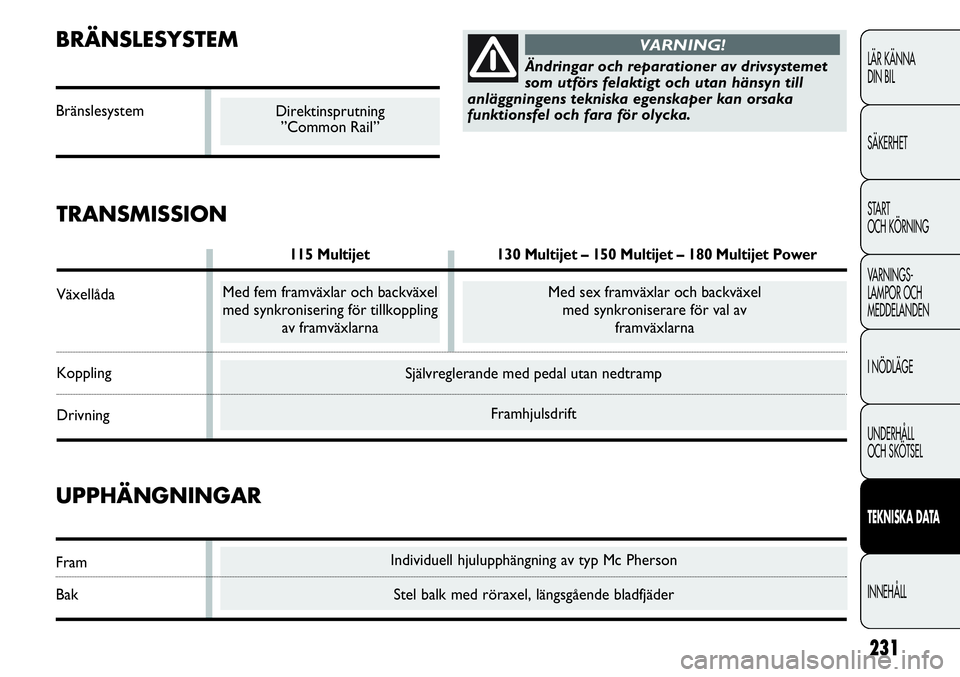

BRÄNSLESYSTEM
Bränslesystem
231
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
VARNING!
Direktinsprutning
”Common Rail”
UPPHÄNGNINGAR
Fram
Bak
Med sex framväxlar och backväxel
med synkroniserare för val av
framväxlarnaMed fem framväxlar och backväxel
med synkronisering för tillkoppling
av framväxlarna
TRANSMISSION
115 Multijet 130 Multijet – 150 Multijet – 180 Multijet Power
Växellåda
Koppling
Drivning

Med drev och kuggstång med hydraulisk servostyrning
STYRNINGKort Medellångt Medellångt Långt axelavstånd axelavstånd axelavstånd axelavstånd
Typ
Vändradie
(mellan trottoarer) m 11,06 12,46 13,54 14,28
med självventilerande
skivbroms
som styrs av handspak som inverkar på bromsarna bak
232
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL

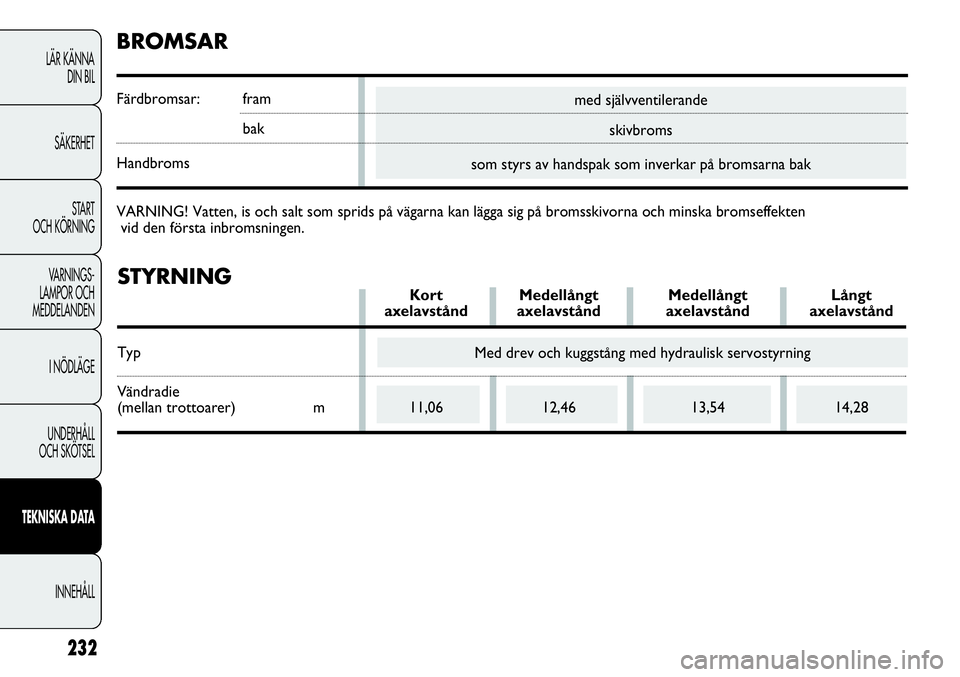

BROMSAR
Färdbromsar: fram
bak
Handbroms
VARNING! Vatten, is och salt som sprids på vägarna kan lägga sig på bromsskivorna och minska bromseffekten
vid den första inbromsningen.

233
HJUL
FÄLGAR OCH DÄCK
Fälgar av pressat stål eller lättmetall. Slanglösa däck med
radiell stomme. På registreringsbeviset anges även alla
godkända däck.
OBSERVERA! Vid eventuella skillnader mellan ”Handboken
för drift och underhåll” och ”Registreringsbeviset” ta endast
hänsyn till uppgifterna på registreringsbeviset.
För körsäkerheten är det nödvändigt att fordonet är försett
med däck av samma märke och typ på alla fyra hjulen.
VARNING! Använd inte innerslangar till slanglösa däck.
RESERVHJUL
Pressad stålfälg.
Tubeless-däck som motsvarar det som medföljer.
HJULINSTÄLLNING
Total skränkning fram: −1 ±1 mm
Värdena gäller för fordon i körklart skick.
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
F0N0113mfig. 238
KORREKT DÄCKAVLÄSNING fig. 238
Exempel: 215/70 R 15 109S
215 = Nominell bredd (S, avstånd i mm mellan sidorna).
70 = Förhållande höjd/bredd (H/S) i procent.
R = Radialdäck.
15 = Diameter på fälgen i tum (Ø).
109 = Belastningsindex (kapacitet).
S = Maximalt hastighetsindex.

234
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
70= 335 kg 81= 462 kg
71= 345 kg 82= 475 kg
72= 355 kg 83= 487 kg
73= 365 kg 84= 500 kg
74= 375 kg 85= 515 kg
75= 387 kg 86= 530 kg
76= 400 kg 87= 545 kg
77= 412 kg 88= 560 kg
78= 425 kg 89= 580 kg
79= 437 kg 90= 600 kg
80= 450 kg 91= 615 kg
Q= upp till 160 km/h.
R= upp till 170 km/tim.
S= upp till 180 km/tim.
T= upp till 190 km/tim.
U= upp till 200 km/tim.
H= upp till 210 km/tim.
V= upp till 240 km/tim.
QM + S= upp till 160 km/tim.
TM + S= upp till 190 km/tim.
HM + S= upp till 210 km/tim.
Hastighetsindex
Max. hastighetsindex för vinterdäck
Belastningsindex (kapacitet)DÄCK MED FÄLGSKYDD fig. 239
Om integrerade navkapslar som fästs
(med fjäder) till plåtfälgen och icke
ursprungliga däck, eftermarknad, med ”fälgskydd”
(fig. 234) används, ska du INTE montera
navkapslarna. Användning av olämpliga däck och
navkapslar kan medföra en plötslig förlust av
däcktrycket.
VARNING!
F0V0217mfig. 239

6J x 15" – H2
6J x 15" – H2
6J x 16" – H2
6J x 16" – H2215/70 R15C 109/107S
225/70 R15C 112/110S
215/70 R15CP 109/107Q
215/75 R16C 116/114R
225/75 R16C 118/116R
225/75 R16CP 116/114Q
Versioner Fälg Medföljande däck
Ducato (gäller inte Tempo libero)
Ducato (tempo libero)
Ducato (gäller inte Tempo libero)
Ducato Maxi (tempo libero)
Vid användning av vinterdäck M+S med hastighetsindex lägre än ”S” för hjul på 15 tum och lägre än ”R” för hjul på 16 tum, ska
max. hastighet för fordonet respekteras enligt vad som anges i tabellen: Index för max. hastighet.
OBSERVERA! Använd endast de däck som anges på fordonets registreringsbevis.
Vid användning av däck av klass C på fordonstyp Camping, är det alltid nödvändigt att använda hjul med däckventil av metall. Vid
byte rekommenderas att alltid använda däck av typ Camping. KORREKT AVLÄSNING AV DÄCK fig. 238
Exempel: 6J x 15 ET43
6 = fälgens bredd i tum 1.
J = utskjutningens profil (sidosprång där däckvulsten placeras) 2.
15 = inställningsdiameter i tum (motsvarar den på däcket som ska monteras) 3 = Ø.
ET43 = hjulets lutning utåt (avstånd mellan stödytan för skiva/fälg och mitten av fälgen).
235
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL

3000 PTT(*) med standarddäck,
gäller inte PANORAMA
3300 PTT(*)/3500 PTT(*)
med standarddäck
PANORAMA med standarddäck
3000 PTT(*) med större däck,
gäller inte PANORAMA
3300 PTT(*)/3500 PTT(*)
med större däck
Vinterdäck M+S klass C på fordon typ Camping
PANORAMA med större däck
Sortiment med däck typ Camping
Sortiment Maxi med standarddäck
Sortiment Maxi med större däck
Vinterdäck M+S klass C på fordon typ Camping
Sortiment Maxi med däck typ Camping4,0 ±0,05 4,0 ±0,05
4,1 ±0,05 4,5 ±0,05
4,1 ±0,05 4,5 ±0,05
4,0 ±0,05 4,0 ±0,05
4,1 ±0,05 4,5 ±0,05
4,3 ±0,05 4,75 ±0,05
4,1 ±0,05 4,5 ±0,05
5,0 ±0,05 5,5 ±0,05
4,5 ±0,05 5,0 ±0,05
4,5 ±0,05 5,0 ±0,05
5,2 ±0,05 5,2 ±0,05
5,5 ±0,05 5,5 ±0,05
236
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
KALLT DÄCKSTRYCK (bar)
Medföljande däck Användning Fram Bak
215/70 R15
215/70 R15
225/70 R15
225/70 R15 C
225/70 R15
215/70 R15 CP
215/75 R16
225/75 R16
225/75 R16 C
225/75 R16 CP
(*) PTT: Fordonets totalvikt
Är däcken varma ska trycket vara 0,3 bar över föreskrivet värde.
Upprepa dock kontrollen av korrekt värde med kalla däck.
För vinterdäck ska tryckvärdet vara 0,2 bar över det föreskrivna värdet för däcken som fordonet levereras med.
