2013 CITROEN DS4 Instrukcja obsługi (in Polish)

Jazda
)Przebić zaślepkę D
rurki E
za pomocą narzędzia odblokowującego.)Umieścić narzędzie odblokowujące w rurce.)Obrócić narzędzie odblokowujące
zgodnie z ruchem wskazówek zegara . Ze
względów bezpieczeństwa konieczne
jestdokończenie tej czynności aż do
oporu. Hamulec postojowy jest zwolniony.)Wyjąć narzędzie odblokowujące i schować je wraz z klinami w skrzynce z narzędziami pod dywanikiem bagażnika.


Ze względów bezpieczeństwa, po wykonaniu tej czynności konieczne jest szybkie skontaktowanie się zASO sieci CITROËN lub z warsztatem specjalistycznym w celu wymianyzaślepki.
Z powodu odblokowania awaryjnego za pomocą narzędzia odblokowującego
i niemożności ponownego włączeniahamulca postojowego za pomocą sterowania mechanicznego, funkcjaunieruchamiania samochodu nie działa.
Nie należy poruszać dźwignią Ai nie wyłączać/uruchamiać silnika, gdynarzędzie odblokowujące jest wsunięte.
Należy uważać, aby w pobliżu zaślepki nie umieszczać zakurzonych i wilgotnych przedmiotów.
-
Ponowna inicjalizacja działania hamulca
postojowego następuje po wyłączeniu
i włączeniu zapłonu. Jeżeli ponowna
inic
jalizacja hamulca postojowego nie
jest możliwa, należy skontaktować się z
A
SO sieci CITROËN lub z warsztatem specjalistycznym.
- Po przeprowadzeniu tej czynności czas
włączania hamulca może być dłuższy niż
po
dczas normalnego działania.

Usterki działania
W razie zapalenia się kontrolki usterki elektrycznego hamulca postojowego oraz jednej lub kilku kontrolek opisanych w poniższych tabelach, należyzatrzymać samochód w bezpiecznym miejscu (poziomo, z włączonym biegiem) i jak najszybciej skontaktować się z ASO sieci CITROËN lub zęyg jg j j yy
warsztatem specjalistycznym.
SytuacjeSkutki
W
yświetlenie komunikatu "Usterka hamulca postojowego"oraz zapalenie się następujących kontrolek:

- Funkcje automatycznie są wyłączone.

- Pomoc przy ruszaniu na wzniesieniu jest wyłączona.

- Elektryczny hamulec postojowy można włączyć jedynie ręcznie.
W
yświetlenie komunikatu "Usterka hamulca postojowego"oraz zapalenie się następujących kontrolek:

- Ręczne zwolnienie elektrycznego hamulca postojowego jest możliwe jedynie po naciśnięciu pedału przyspieszenia i zwolnieniu dźwigni.

- Pomoc przy ruszaniu na wzniesieniu jest wyłączona.

- Automatyczne funkcje i ręczne włączanie hamulca są dostępne.
Wy
świetlenie komunikatu "Usterka hamulca postojowego
" oraz zapalenie się następujących kontrolek:

- Funkcje automatycznie są wyłączone.

- Pomoc przy ruszaniu na wzniesieniu jest wyłączona.

201Jazda
SytuacjeSkutki
Aby zaciągnąć elektryczny hamulec postojowy:
)
zatrzymać samochód i wyłączyć zapłon,)
pociągnąć dźwignię i przytrzymać przez co najmniej 5 sekund lub do
zakończenia zaciągania hamulca,
)
włączyć zapłon i sprawdzić, czy zapaliła się kontrolka elektrycznego hamulca
postojowego.
Zaciąganie hamulca odbywa się wolniej niż podczas normalnego działania.
Ab
y zwolnić elektryczny hamulec postojowy:)
włączyć zapłon, )
pociągnąć dźwignię i przytrzymać ją przez około 3 sekundy, a następnie puścić.
Jeżeli kontrolka hamulca miga lub jeżeli kontrolki nie zapalą się po włączeniu
zapłonu, procedury te nie działają. Zatrzymać samochód na poziomej powierzchni
i sprawdzić system w ASO sieci CITROËN lub w warsztacie specjalistycznym. i
ewentualnie
mi
ga
W
yświetlenie komunikatu "Usterka hamulca postojowego"oraz zapalenie się następujących kontrolek:

- Dostępne są jedynie funkcje automatycznego włączania hamulca po
wyłączeniu silnika i automatycznego zwalniania hamulca po przyspieszeniu.

- Włączanie/wyłączanie ręczne elektrycznego hamulca postojowego oraz
hamowanie awaryjne są niedostępne.

i ewentualnie
mi
ga
Usterka akumulatora:

- Zapalenie się kontrolki akumulatora wymaga natychmiastowego zatrzymania
samochodu z zachowaniem niezbędnych środków ostrożności. Zatrzymać i
unieruchomić samochód (w razie potrzeby podłożyü dwa kliny pod koła).

- Włączyć elektryczny hamulec postojowy przed wyłączeniem silnika.

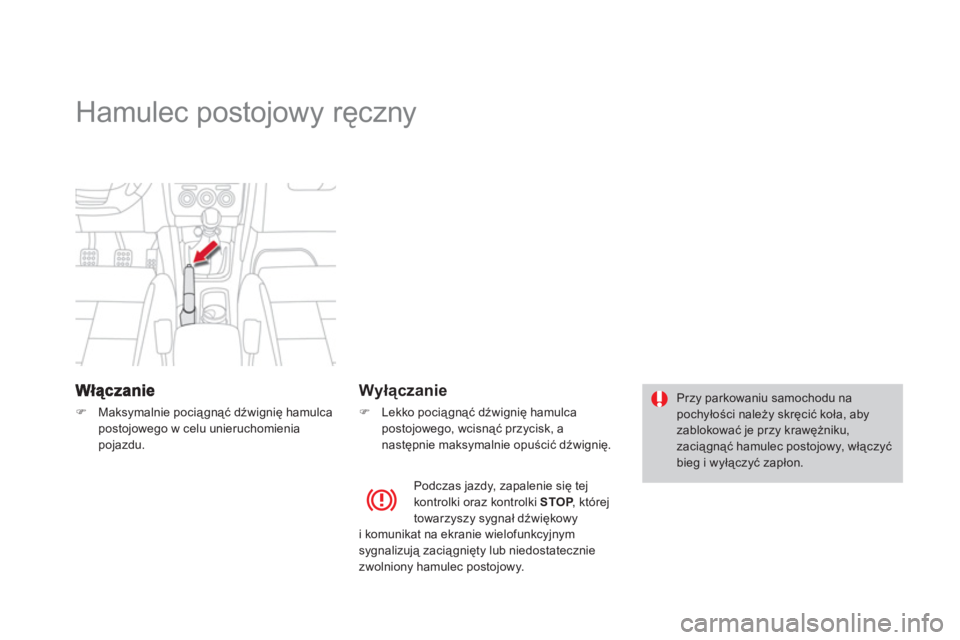

Hamulec postojowy ręczny
)Maksymalnie pociągnąć dźwignię hamulca postojowego w celu unieruchomienia pojazdu.



Wyłączanie
)
Lekko pociągnąć dźwignię hamulca
postojowego, wcisnąć przycisk, a
następnie maksymalnie opuścić dźwignię. Przy parkowaniu samochodu napochyłości należy skręcić koła, aby
zablokować je przy krawężniku, zaciągnąć hamulec postojowy, włączyć bieg i wyłączyć zapłon.
Podczas jazdy, z a p alenie się tej kontrolki oraz kontrolki STOP
, której Ptowarzyszy sygnał dźwiękowy
i komunikat na ekranie wielo
funkcyjnym
sygnalizują zaciągnięty lub niedostatecznie
zwolniony hamulec postojowy.

203Jazda








Manualna 6-biegowa skrzynia biegów
)
Podnieść kołnierz pod gałką i przestawić
dźwignię zmiany biegów w lewo i do
przodu.
Włączenie biegu
wsteczne
go
Ze względów bezpieczeństwa i dla ułatwienia rozruchu silnika:


- zawsze włączać luz,

- nacisnąć pedał sprzęgła.

Bieg wsteczny należy włączać po zatrzymaniu pojazdu, na wolnych obrotach.


Włączanie 5. lub 6. biegu
)Przestawić dźwignię zmiany biegów maksymalnie w prawo, aby prawidłowo
wybrać 5. lub 6. bieg.

Wskaźnik zmiany biegu *
Działanie
System działa wyłącznie podczas jazdy ekonomicznej.
W zależno
ści od sposobu prowadzenia
i wyposażenia pojazdu system może
zalecić zmianę o jeden lub kilka biegów.
Można postąpić zgodnie z zaleceniem bez
konieczności włączania biegów pośrednich.
Zalecenie włączenia danego biegu nie musi być
uważane
jako obowiązkowe. Ukształtowanie
drogi, warunki na drodze oraz bezpieczeństwosą podstawowymi czynnikami wpływającymi na
wybór biegu. Kierowca decyduje o wykonaniu
wskazówek systemu.
Funkcja ta nie może być wyłączona.

-
System może zaproponować włączenie
wyższego biegu.
In
formacja pojawia się w zestawie wskaźników
w formie strzałki wraz z zalecanym biegiem.


W przypadku jazdy wymagającej zwiększenia wydajności silnika (na przykład mocne naciśnięcie pedału przyspieszenia w celu wyprzedzenia…), system nie zalecizmiany biegu. System nie zaleca w żadnym wypadku:


- włączenia pierwszego biegu,

- włączenia biegu wstecznego,

- zmniejszania biegu.
*

W zależności od silnika.
Przykład:


- Włączony jest trzeci bieg.

-
Delikatnie naciskany jest pedał
przyspieszenia.

205
Jazda

Manualna sterowana 6-biegowa skrzynia
biegów oferuje wybór między komfortem
automatyki, a przyjemnością ręcznej zmiany
biegów.
Z tego względu można wybierać spośród
dwóch dostępnych trybów:


- tr
yb zautomatyzowanydla automatycznej
zmiany biegów, bez ingerencji kierowcy,

- tryb ręcznydla sekwencyjnej zmiany
biegów przez kierowcę, przy pomocy
sterowania przy kierownicy.
W trybie zautomatyzowanym, można, w
dowolnej chwili, przejąć natychmiast kontrolę
nad zmianą biegów.















Manualna sterowana 6-biegowa skrzynia biegów
R.
Bieg wsteczny.)
Wcisnąć pedał hamulca, podnieść i
przesunąć dźwignię do przodu.
N.
Luz.
)
Wcisnąć pedał hamulca i wybrać tę
pozycję, aby uruchomić silnik.
A.
Tryb zautomatyzowany.)
Przesunąć dźwignię do tyłu, aby wybrać
ten tryb. M. Tryb sekwencyjny z ręczną zmianą biegów. )
Przesunąć dźwignię do tyłu, aby wybraćten tryb, a następnie używać sterowania
pod kierownicą, aby zmieniać biegi.
Dźwignia zmiany biegów
+. Przycisk włączania wyższego biegu, po prawej stronie kierownicy.)
nacisnąć z tyłu przycisk przy kierownicy "+"
, aby włączyć wyższy bieg.
-.
Przycisk włączania niższego biegu, po
lewej stronie kierownicy. ) nacisnąć z tyłu przycisk przy kierownicy "-"
, aby włączyć niższy bieg.


Sterowanie przy kierownicy


Przyciski przy kierownicy nie pozwalają na wybranie luzu ani na włączenie i wyłączenie biegu wstecznego.

Położenie dźwigni zmiany
biegów
N. Neutral (Luz) R.Reverse (Bieg wsteczny) 1, 2, 3, 4, 5, 6.Biegi w trybie sekwencyjnym. AUTO.
Zapala się po wybraniu trybu
zautomatyzowanego. Gaśnie po
włączeniu trybu sekwencyjnego.
Wyświetlanie w zestawie wskaźników

Uruchamianie pojazdu
Jeżeli w momencie uruchamiania pojazdudźwignia nie znajduje się w położeniu N,w zestawie wskaźnik
