Praktische informatie
)Plaats de krik 2 onder een van de twee steunpunten aan de voorzijde Aof achterzijde B(bij het te ver wisselen wiel). )Draai de krik 2
uit tot het voetstuk op degrond staat. Zorg ervoor dat het voetstuk
zich loodrecht onder het gebruikte steunpunt A of Bbevindt. )Krik de auto op tot er voldoende ruimte
tussen het wiel en de grond is om het (niet lekke) reservewiel te monteren.
) Verwijder de wielbouten en leg ze op eenschone plaats weg.)
Verwijder het wiel.

Bevestiging van hetplaatstalen reservewiel of de 'thuiskomer'
Indien uw auto is voorzien vanlichtmetalen velgen is het normaal dat bij het monteren van het reservewiel de ringen van de bouten de plaatstalen velg of 'thuiskomer' niet raken. Als de bouten volledig zijn aangedraaid,zorgt het conische draagvlak van debouten voor de bevestiging van het reservewiel.


Procedure
)Plaats het wiel op de naaf. )Draai de wielbouten met de hand vast.
)Draai de slotbout met de wielsleutel 1 ende dop4 handvast.)Draai de overige wielbouten handvast met alleen de wielsleutel 1.
Na het verwisselen van het wiel
Ver wijder de naafdop van het wiel om het op de juiste manier in de bagageruimte op te bergen.Rijd met een noodreser vewiel niet sneller dan 80 km/h.Laat zo snel mogelijk het aanhaalmoment van de wielbouten en de bandenspanning van het reservewielcontroleren door het CITROËN-netwerkof een gekwalificeerde werkplaats. Laat de lekke band zo spoedig mogelijk repareren en ver wissel hem met het reservewiel.

257
Praktische informatie
)Laat de krik zakken.)Vouw de krik 2 op en verwijder hem. )
Draai de slotbout vast met de wielsleutel 1
en de dop 4.)
Draai de overige wielbouten geheel vast
met alleen de wielsleutel 1 . )
Bevestig de verchroomde doppen op de
overige wielbouten (volgens uitvoering). ) Berg het gereedschap op in de houder.

Een lamp vervangen

De koplampunits zijn voorzien van glasvan polycarbonaat met een speciale vernislaag:)reinig de koplampen nooit meteen droge of schurende doek engebruik geen oplosmiddelen,)gebruik een spons met zeepwater,)wanneer u met eenhogedrukreiniger hardnekkig vuil probeert te verwijderen, houd de straal dan nooit langdurig opde koplampen, de achterlichten en de randen er van gericht, ombeschadiging van de vernislaag en de afdichtrubbers te voorkomen.
)Raak de lamp niet met de vingersaan, maar gebruik eenniet-pluizende doek. Bij het ver vangen van lampen moet de verlichting minstens enkele minutenuitgeschakeld zijn (risico van ernstige verbranding). In verband met het behoud van dekwaliteit van de koplampen mogenuitsluitend anti-UV-lampen wordengebruikt.Ver vang een kapotte lamp altijddoor een nieuwe lamp met dezelfdespecificaties.

Elektrocutiegevaar
Het ver vangen van een xenonlamp(D1S-35W) moet worden uitgevoerd door het CITROËN-netwerk of eengekwalificeerde werkplaats.

Let erbij het monteren van lampen met nokjes (H1, H7 enz.) op dat deze nokjes goed in de uitsparingen komen, zodat het licht in de juiste richting schijnt.

Praktische informatie
Uitvoering met meedraaiende
xenon koplampen
1.Dimlicht/grootlicht
(meedraaiende koplampen) (D1S-35W).2. Richtingaanwijzers (PY21W amber).3.Dagrijverlichting (P21/5W XL).4.Parkeerlichten (LED).5.Mistlamp (H11- 55W).
Uitvoering met halogeenlampen
1.Richtingaanwijzers (H21 wit).2.Dimlicht (H7-55W).
3.Grootlicht (H1- 55W).4. Dagrijverlichting (P21/5W XL).5.Parkeerlichten (LED).6.Mistlampen (H11- 55W).


To egang tot de lampen
Afhankelijk van de motoruitvoering bestaatde kans dat u aan de linkerkant een paar
voorbereidende handelingen moet doen om bij
de lampen te komen. ) Maak de drie bevestigingspunten van de
luchtgeleider los en ver wijder de geleider. ) Maak de beide bevestigingen van de motorkapkabel los. )
Duw de kabel naar beneden.
Vergeet niet om na het ver vangen van de lamp alle onderdelen weer te monteren
(motorkapkabel en luchtgeleider).

Verlichting vóór

Lampen dimlicht vervangen (alleen auto's met halogeenlampen)
)Trek aan de borglip om de beschermkap te
ver wijderen. )Neem de stekker van de lamp los.)Druk de veren uit elkaar om de lamp te kunnen verwijderen. )Trek de lamp uit de lamphouder en vervangde lamp.
Voer het monteren uit in de omgekeerde
volgorde.
Lamp van richtingaanwijzer vervangen
Sluit bij het monteren uiterst zorgvuldig de beschermkap om er voor te zorgen
dat de lampunit goed wordt afgedicht.

De amberkleurige lampen, zoals dievan de richtingaanwijzers, moetenworden vervangen door lampen met dezelfde kleur en specificaties.
Wanneer het controlelampje van derichtingaanwijzer (rechts of links) met een hogere frequentie dan normaal knipper t, duidt dit op een defecte lampaan de desbetreffende zijde.
Uitvoering met xenon lampen)
Trek aan de borglip om de beschermkap te
ver wijderen. ) Neem de stekker van de lamp los. )
Houd de veren opzij om de lamp uit te nemen. )
Verwijder de lamp en vervang deze.
Verricht voor het monteren van de lampen de
genoemde handelingen in omgekeerde volgorde.
Uitvoering met halogeen lampen)Draai de fitting een kwar t slag en verwijder deze.)Trek de lamp uit de fitting en vervang de lamp.Verricht voor het monteren van de lampen degenoemde handelingen in de omgekeerde
volgorde.

Praktische informatie

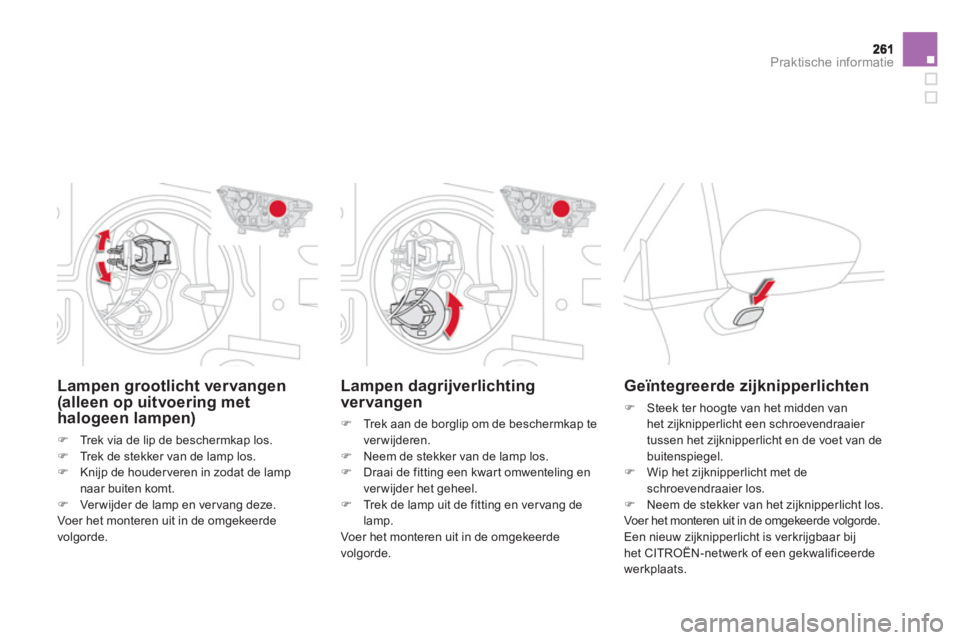

Lampen dagrijverlichting vervangen
) Trek aan de borglip om de beschermkap te
ver wijderen.) Neem de stekker van de lamp los. )
Draai de fitting een kwart omwenteling en
ver wijder het geheel.) Trek de lamp uit de fitting en vervang delamp.
Voer het monteren uit in de omgekeerde
volgorde.



Lampen grootlicht vervangen(alleen op uitvoering met
halogeen lampen)
)Trek via de lip de beschermkap los. )Trek de stekker van de lamp los. )Knijp de houder veren in zodat de lampnaar buiten komt. )Verwijder de lamp en ver vang deze.
Voer het monteren uit in de omgekeerde
volgorde.
Geïntegreerde zijknipperlichten
) Steek ter hoogte van het midden van het zijknipperlicht een schroevendraaier
tussen het zijknipperlicht en de voet van de
buitenspiegel. ) Wip het zijknipperlicht met de schroevendraaier los. )
Neem de stekker van het zijknipperlicht los.
Voer het monteren uit in de omgekeerde volgorde.
Een nieuw zi
jknipperlicht is verkrijgbaar bij
het CITROËN-netwerk of een gekwalificeerde
werkplaats
.

Lamp van de zijverlichting vervangen
Raadpleeg voor het ver vangen van dit type
lamp met LED’s het CITROËN-netwerk of eengekwalificeerde werkplaats.



LED's / parkeerlichtvervangen
Neem voor het ver vangen van dit type lamp
met LED’s contact op met het CITROËN-
netwerk of een gekwalificeerde werkplaats.
Lampen van mistlampen vervangen
)Steek een platte schroevendraaier in het gaatje van de bumperstrip.)Wip de strip voorzichtig los; de parkeersensor blijft in de strip zitten.)Ver wijder de beide schroeven van de mistlamp en neem deze uit de behuizing. )Neem de stekker van de fitting los.)Draai de fitting een kwart omwenteling en
ver wijder het geheel. )Trek de lamp uit de fitting en vervang de lamp.
Voer het monteren uit in de omgekeerde volgorde.
Voor het ver vangen van deze lampen
kunt u ook het CITROËN-netwerk of een
gekwalificeerde werkplaats raadplegen.
