2013 CITROEN DS4 Instructieboekjes (in Dutch)

247Praktische informatie

1. Afdichting van het lek
)
Rol de witte slang Gvolledig uit. )
Draai de dop van de witte slang los.
)
Sluit de witte slang aan op het ventiel van de lekke band.


Reparatiemethode

Verwijder het voor werp dat de lekkageheeft veroorzaakt niet uit de band.
)
Sluit de stekker van de compressor aan op
de 12V-aansluiting in de auto.
) Start de motor en laat deze draaien.
)Zet het contact af.)Zet de schakelaar A
in de stand
"Reparatie". )Controleer of de schakelaar Binde stand "O"staat.
Let op: dit product is schadelijk(ethyleenglycol, colofonium...) bij inname en irriterend voor de ogen. Houd het middel buiten het bereik vankinderen.

)Activeer de compressor door de schakelaar B in de stand "I"te zetten, tot de
bandenspanning 2,0 bar bedraagt.
H
et afdichtmiddel wordt onder druk in
de band
gespoten; neem gedurende
deze handeling de slang niet los van deaansluiting (kans op spatten).
)Verwijder de set en draai de dop van de
witte slang vast.
Zorg er voor dat restanten van de vloeistof niet op of in de auto terecht kunnen komen.
Houd de set binnen handbereik.)Maak direct een rit van ongeveer vijf
kilometer met matige snelheid (tussen
20 en 60 km/h), zodat het afdichtmiddel hetlek kan dichten. )Zet de auto stil en controleer de reparatieen de bandenspanning met de set.
Schakel de compressor niet in voordat de witte slang is aangesloten op het ventiel van de band: het afdichtmiddel wordt anders buiten de band gespoten.
Controlesysteem bandenspanning

Als uw auto is uitgerust meteen controlesysteem voor de bandenspanning, zal het verklikkerlampjevoor te lage bandenspanning nahet repareren van een wiel blijven branden tot u het systeem laat resetten door het CITROËN-netwerk of een gekwalificeerde werkplaats.


Als na vijf tot zeven minuten degewenste bandenspanning niet is bereikt, is de band niet te reparerenmet de bandenreparatieset; neem contact op met het CITROËN-netwerkof een gekwalificeerde werkplaats om uverder te helpen.

249Praktische informatie

2. Op spanning brengen
)
Breng de band met behulp van decompressor op de voorgeschreven spanning (spanning verhogen: schakelaar B
in stand "I"; spanning
verlagen: schakelaar B in stand "O"en knop C
indrukken), zoals vermeld
op de bandenspanningssticker in deportieropening aan bestuurderszijde.
Als de bandenspanning sterk daalt, is het lek niet goed gedicht; neem contact op met hetCITROËN-netwerk of een gekwalificeerde
werkplaats om u verder te helpen.
) Ver wijder de set en berg deze op. )
Rijd niet harder dan 80 km/h en niet verder
dan 200 km.
)Zet de schakelaar A in de stand "Bandenspanning".
)Rol de zwar te slang H
volledig uit.)Sluit de zwarte slang aan op het ventiel van
de gerepareerde band.
) Sluit de stekker van de compressor weer
aan op de 12V-aansluiting in de auto.
) Star t de motor opnieuw en laat de motor draaien.
)Neem zo snel mogelijk contact opmet het CITROËN-netwerk of een gekwalificeerde werkplaats. Vertel de technicus direct dat ugebruik hebt gemaakt van de bandenreparatieset. Na nadereinspectie kan de technicus u ver tellenof de band gerepareerd kan worden of dient te worden ver vangen.

Uitnemen van de flacon
)Berg de zwarte slang op. )Neem het gebogen aansluitstuk van de
witte slang los.)Houd de compressor rechtop. )Draai de flacon aan de onderzijde los.

Controle / aanpassen
bandenspannin
g

Let op dat er geen afdichtmiddel uit de flacon stroomt.
De uiterste gebruiksdatum staat op de patroon vermeld.De patroon met afdichtmiddel kan slechts één keer gebruikt worden enmoet daarna worden ver vangen, ookals hij niet leeg is.
Werp de patroon na gebruik niet weg, maar lever deze in bij het CITROËN-netwerk of een officieel inzamelpunt.
Vergeet niet om bij het CITROËN-netwerk of een gekwalificeerde werkplaats een nieuwe patroon metafdichtmiddel te kopen.

U kunt de compressor, zonder inspuitin
g van
het afdichtmiddel, ook gebruiken om:


- uw bandenspanning te controleren of uw
banden op spanning te brengen,

- andere opblaasbare voor werpen op te
pompen
(ballen, fietsbanden...).
)Sluit de stekker van de compressor aan op
de 12V-aansluiting van de auto. )Start de auto en laat de motor draaien.)Breng de band op spanning met behulp
van de compressor
(op spanning brengen:schakelaar Bin stand "I"; leeg laten lopen:schakelaar Bin stand "O"
en druk op de
knop C), zoals staat aangegeven op de
bandenspanningssticker van de auto of het
opblaasbare voor werp.)Verwijder de set en berg deze op.


)
Draai de schakelaar A
in destand "Op spanning brengen". )
Rol de zwarte slang Hvolledig uit.)
Sluit de zwar te slang aan op het ventiel van de band of van de accessoire.
Breng indien nodig eerst een van de
mee
geleverde verloopstukken aan.

251Praktische informatie














Wiel verwisselen In het geval van een lekke band kunt u het wiel met het bij de auto geleverde gereedschap verwisselen volgens de onderstaande procedure.

Het gereedschap bevindt zich onder de vloer
van de bagageruimte:
)open de achterklep,)til de vloerplaat op,)bevestig het koord van de vloerplaat met
de haak aan de steun van de hoedenplank,
)bij een volwaardige reservewiel: maak de houder met het gereedschap in het midden
van het wiel los,
of )bij een noodreservewiel: trek het wielaan de achterzijde naar u toe om bij het
boordgereedschap te komen.
Toegang tot het gereedschap
Beschikbaar gereedschap
Dit gereedschap is specifiek voor uw auto. Gebruik het niet voor andere doeleinden.

Wiel met wieldop
Demonteren: verwijder eerst dewieldop
door deze met behulp van de wielsleutel 1bij de ventielopening los te wippen en vervolgens los te trekken.Monteren: plaats de wieldop
met deinkeping over het ventiel en druk dewieldop vervolgens rondom met de hand vast.
3.Gereedschap voor het ver wijderen vansierdoppen.
Hiermee kunnen bij lichtmetalen velgen
de sierdoppen van de wielbouten worden
ver wi
jderd.4.Dop voor het ver wijderen van slotbouten(in het dashboardkastje).
Hiermee kunnen met behulp van de
wielsleutel de speciale slotbouten worden
ver wi
jderd. 1
.Wielsleutel.
Hiermee kan de wieldop worden ver wijderd en kunnen de wielbouten wordenlosgedraaid.2. Krik met geïntegreerde slinger.Hiermee kan de auto worden opgekrikt.

Het reservewiel bevindt zich onder de vloer van
de bagageruimte.
Afhankelijk van de uitvoering is er een
volwaardig, een plaatstalen of een aluminium reservewiel aanwezig, in sommige landen een
"thuiskomer".
Zie de paragraaf "Toegang tot hetgereedschap" op de vorige bladzijde voor meer
informatie over hoe u het reservewiel kuntbereiken.
Toegang tot het reservewiel
Detectie te lage bandenspanning
Het reservewiel is niet voorzien vaneen bandenspanningssensor. Laat het repareren van de lekke band uitvoeren door het CITROËN-netwerk of een gekwalificeerde werkplaats.


Verwijderen van het volwaardige
reservewiel
)Draai de gele centrale bout los.)Til het reservewiel aan de achterzijde op en trek het naar u toe. )Verwijder het wiel uit de bagageruimte.

253Praktische informatie

Te r ugplaatsen van hetvolwaardige reservewiel
)
Plaats de houder met het gereedschap
in het hart van het reservewiel en klik de
houder vast.
)Leg het reser vewiel in de reser vewielbak.)Draai de gele centrale bout een aantal
omwentelingen los en plaats de bout in het hart van het reservewiel. )Draai de centrale bout vast tot deze klikt en het reservewiel goed vastzit.

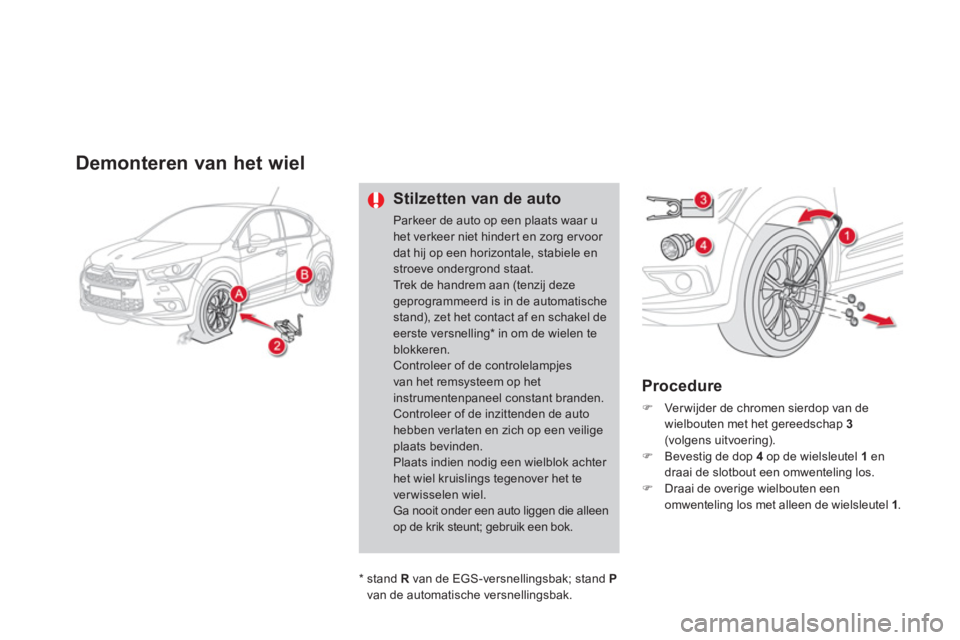

Demonteren van het wiel
Stilzetten van de auto
Parkeer de auto op een plaats waar u het verkeer niet hinder t en zorg ervoor dat hij op een horizontale, stabiele en stroeve ondergrond staat.Trek de handrem aan (tenzij dezegeprogrammeerd is in de automatische stand), zet het contact af en schakel de eerste versnelling * in om de wielen te blokkeren. Controleer of de controlelampjesvan het remsysteem op hetinstrumentenpaneel constant branden.Controleer of de inzittenden de auto hebben verlaten en zich op een veilige plaats bevinden. Plaats indien nodig een wielblok achter het wiel kruislings tegenover het te verwisselen wiel. Ga nooit onder een auto liggen die alleenop de krik steunt; gebruik een bok.


Procedure
)
Ver wijder de chromen sierdop van de
wielbouten met het gereedschap 3(volgens uitvoering).) Bevestig de dop 4op de wielsleutel 1 en draai de slotbout een omwenteling los.)Draai de overige wielbouten een
omwenteling los met alleen de wielsleutel 1.

*
stand Rvan de EGS-versnellingsbak; stand P
van de automatische versnellingsbak
.
