2013 CITROEN C4 SPACETOURER InstruksjonsbØker (in Norwegian)

15
OVERSIKT OVER BILEN

Seter foran


Hodestøtte


Vinkel på seteryggen



Høyderegulering av setet


Korsryggstøtte


Lengderegulering

Armlene

Elektriske reguleringer

Manuelle reguleringer



68





Betjening varmesete
(plas-
sert på innersiden av forsetet)



67

1
. Regulering av høyde, vinkel på se-
tet og fremover/bakover

2
. Regulering og vinkel på seterygg og
korsryggstøtte

3.
Fører: Lagring av kjørestillinger
Elektriske reguleringer av setet er også
midlertidig tilgjengelige:


- ved åpning av en dør foran

- etter at tenningen er slått av.

SITTE RIKTIG

16
OVERSIKT OVER BILEN

Regulering av sikkerhetsbeltet i
høyden.
For å regulere beltet, klem betjeningen
sammen og la den gli i ønsket retning.



131
Fra førerplassen er det mulig å styre de
elektriske vinduene med betjeningene
som sitter på dørene.



86


)
La gardinen gli inntil ønsket posi-
sjon ved å skyve området A
.
Gardinene er forlenget med sol-
skjermer.

)
Vipp solskjermen nedover, for å
unngå blending forfra.


Elektrisk gardin til
panoramaglasstak
Åpning (posisjoner 1
til 9
)
Lukking (posisjon 0
)
Denne gardinen er utstyrt med en anti-
klem anordning.



91

SITTE RIKTIG


Betjeninger vindusheiser
Glidende solskjermer




105

17
OVERSIKT OVER BILEN

Anbefalinger om innvendige reguleringer



- Oppvarming/Manuelt klimaanlegg
:




- Automatisk klimaanlegg:
rbuk helst helautomatisk funksjon ved å trykke på betjeningen "AUTO"
.

Påvirk


For å oppnå...





Kald



eller



Helt kald luft til
å begynne med,
deretter
selvreguleringer

Max til å
begynne med,
deretter
selvreguleringer



ON

ON ved
oppstart,
deretter OFF


Varm




eller



Helt varm luft til
å begynne med,
deretter
selvreguleringer


Max til å
begynne med,
deretter
selvreguleringer





ON ved
oppstart,
deretter OFF


Avdugging

Avising




Helt varm



OFF

GOD VENTILASJON

18
OVERSIKT OVER BILEN

Lampe for feste/ opplåsing av
sikkerhetsbeltene
Denne lampen informerer om at
sikkerhetsbeltene på førersiden
og passasjersiden foran ikke er
festet (avhengig av versjon), li-
keledes opplåsing av beltet på
passasjersiden foran (avhengig
av versjon) og beltene til passasjerene
bak i andre seterad. De opplyste punk-
tene representerer passasjerer med
belte som er opplåst eller ikke festet.
Når funksjonen er aktivert, ved oppstart
av bilen, kan systemet låse dørene au-
tomatisk når bilen når en hastighet på
ca. 10 km/t.
Denne funksjonen kan nøytraliseres
ved et trykk i mer enn to sekunder på
betjening A
.


Registrering av for lavt
dekktrykk
Denne funksjonen varsler deg i tilfelle
for lavt dekktrykk eller punktering.
Dette systemet fritar ikke for en regel-
messig kontroll av dekktrykket.
Servicelampen tennes og en
silhuett vises i displayet sam-
men med en melding og et lyd-
signal.
Varsel om for lavt dekktrykk
Lampen STOP
tennes og en
silhuett vises i displayet sam-
men med en melding og et lyd-
signal.
Punktering av et hjul


41




127




89

GOD OVERSIKT


Automatisk sentrallås
Instrumentbord


med skjerm for multifunksjoner A eller C


med skjerm for multifunksjoner
NaviDrive MyWay eller NaviDrive


1.
Instrumentbord.

2.
Skjerm for multifunksjoner.

3.
Betjeningstaster.

4.
Område for visning av lamper.



31





32



Manuell sentrallås

Et trykk på betjeningen A
styrer låsing
og opplåsing med den elektriske sen-
trallåsen.
Hvis én av dørene er åpen eller dårlig
lukket, virker ikke sentrallåsen.

19
OVERSIKT OVER BILEN

Nøytralisering av kollisjonsputen på
passasjersiden foran


Barnesikring

De 3 setene i andre seterad i bilen din er
utstyrt med forskriftsmessige ISOFIX-
fester, med tre festeringer i hvert sete
A B C
.
Dette festesystemet er laget for barn
som veier inntil 18 kg.
Elektrisk betjening



135




125



122



Kollisjonsputer foran


Manuell betjening

PASSASJERENES SIKKERHET



1.
Innføring av nøkkelen i låsen A

.


2.
Valg av posisjon "OFF"
.

3.
Ta ut nøkkelen. Låsing av dørene bak gjøres ved at
spaken vippes ved hjelp av nøkkelen
(hakk på skrå).

Et trykk på betjeningen nøytraliserer
håndtering av de elektriske vinduene fra
baksetene og åpning av dørene bak.

ISOFIX-festesystem

20
OVERSIKT OVER BILEN
Sørg for å feste sikkerhetsbeltene til
passasjerene i tredje seterad på ringe-
ne som er til dette formål.

Fest ikke sikkerhetsbeltene på ringe-
ne som er merket med et rødt kryss
(se tegning over).

Oppbevaring av endestykket i tredje
seterad.




133


Anvisninger for sikkerhetsbeltene
til passasjerene i tredje seterad
(CITROËN Grand C4 Picasso)
PASSASJERENES SIKKERHET



)
Før endestykket C
inn i høyre låsme-
kanisme og deretter endestykket D

inn i venstre låsmekanisme.



132



Sikkerhetsbelter


Midtre sikkerhetsbelte på setene i
andre seterad

21
OVERSIKT OVER BILEN

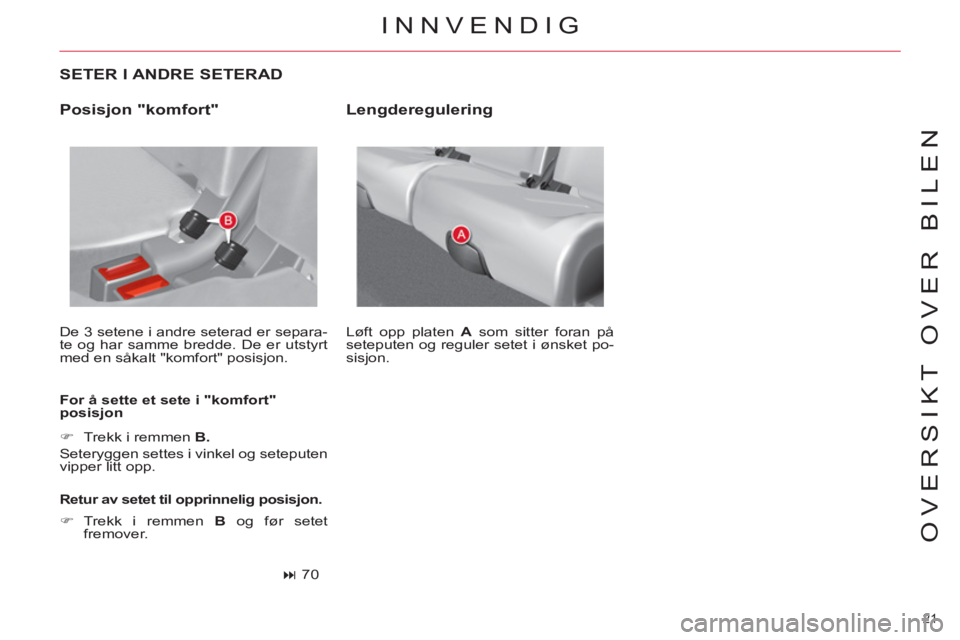

SETER I ANDRE SETERAD

De 3 setene i andre seterad er separa-
te og har samme bredde. De er utstyrt
med en såkalt "komfort" posisjon.

For å sette et sete i "komfort"
posisjon

Retur av setet til opprinnelig posisjon.



70




Lengderegulering

Løft opp platen A
som sitter foran på
seteputen og reguler setet i ønsket po-
sisjon.

INNVENDIG

Posisjon "komfort"



)
Trekk i remmen B.


Seteryggen settes i vinkel og seteputen
vipper litt opp.


)
Trekk i remmen B
og før setet
fremover.

22
OVERSIKT OVER BILEN
INNVENDIG

Nedfelling av setene


Fra bagasjerommet, f.eks. under
innlasting (CITROËN Grand C4
Picasso)

SETER I ANDRE SETERAD


Fra utsiden


)
Trekk remmen C
hardt oppover, slik
som anvist av den røde pilen, for å
låse opp setet; trekk i remmen inntil
setet er felt helt ned.



)
La låsmekanismen A
gli nedover for
å låse opp platen.

)
Reis opp platen og la deretter lås-
mekanismen A
gli oppover for å
låse platen.
Før nedfelling av de stive platene, kon-
troller at setene i andre rad er skjøvet
maksimalt bakover.



72

Etter å ha felt ned setene i tredje rad.


)
Trekk i remmen D
for å låse opp øn-
sket sete.




Sette setene tilbake på plass

Reis opp de stive platene til setene i an-
dre rad og lås dem (CITROËN Grand
C4 Picasso).
Løft opp seteryggen og trykk den bak-
over til den låses.


Stiv plate (CITROËN Grand C4
Picasso)
En stiv plate er festet til hver seterygg i
andre seterad.

Opplåsing/Låsing av den stive
platen
