2013 CITROEN C4 InstruktionsbÖcker (in Swedish)

1
INSTRUMENTTAVLAN
39


Vatten i
bränslet


Fast sken. Bränslefi ltret innehåller
vatten. Risk för skada i insprutningssystemet i
dieselmotorer.
Kontakta snarast en CITROËN-verkstad
eller en annan kvalifi cerad verkstad.

Partikelfi lter
(diesel)
Fast sken,
åtföljt av en
ljudsignal och ett
meddelande om
att partikelfi ltret
börjar sättas igen. Indikerar att partikelfi ltret
börjar att sättas igen. Regenerera fi ltret så snart
trafi kförhållandena medger det, genom att
köra i en hastighet av minst 60 km/tim, tills
lampan släcks.
Fast sken,
åtföljt av en
ljudsignal och ett
meddelande om
att tillsatsnivån
är för låg för
partikelfi ltret. Indikerar att nivån i
tillsatsbehållaren är låg. Låt snarast en CITROËN-verkstad eller
en annan kvalifi cerad verkstad fylla på
tillsatsmedel.

Kontrollampa



Indikering



Orsak



Åtgärder/observationer




Krockkuddar


Tillfälligt. Lyser i några sekunder och
släcks när tändningen sätts på. Ska slockna när motorn startar.
Kontakta en CITROËN-verkstad eller en
annan kvalifi cerad verkstad om den inte
gör det.

Fast sken. Fel i ett airbagsystem
eller de pyrotekniska
bältessträckarna. Låt en CITROËN-verkstad eller en
annan kvalifi cerad verkstad kontrollera
systemet.

1
INSTRUMENTTAVLAN
40










Lampor som indikerar tillslag
Om någon av följande kontrollampor tänds betyder det att motsvarande system har aktiverats.
Den kan åtföljas av en ljudsignal och ett meddelande på multifunktionsdisplayen.



Kontrollampa



Indikering



Orsak



Åtgärder/observationer




Blinkers,
vänster


Blinkar med
ljudsignal. Belysningsreglaget förs
nedåt.


Blinkers,
höger


Blinkar med
ljudsignal. Belysningsreglaget förs
uppåt.


Varningsblinkers



Blinkar med
summer. Reglaget på
instrumentbrädan för
varningsblinkers aktiveras. Vänster och höger blinkers samt
tillhörande kontrollampor blinkar
samtidigt.


Positionsljus


Fast sken. Belysningsreglaget är ställt på
"Positionsljus".






Halvljus


Fast sken. Belysningsreglaget står i läget
"Halvljus" eller på positionern
"AUTO" med en otillräcklig
ljusstyrka.






Helljus


Fast sken. Belysningsreglaget dras mot
dig. Dra i reglaget igen för att återgå till
halvljus.


Dimstrålkastare
fram

Fast sken. Dimstrålkastarna fram är
aktiverade. Vrid ringen på reglaget bakåt två gånger
för att avaktivera dimstrålkastarna.


Dimljus bak


Fast sken. Dimljusen bak är aktiverade. Vrid ringen på reglaget bakåt för att
avaktivera dimljusen.

1
INSTRUMENTTAVLAN
41


Kontrollampa



Indikering



Orsak



Åtgärder/observationer





Parkeringsbroms



Fast sken. Parkeringsbromsen är
åtdragen eller dåligt lossad. Lossa parkeringsbromsen så att lampan
släcks, med foten på bromspedalen.
Följ säkerhetsföreskrifterna.
Ytterligare information om
parkeringsbromsen fi nns i kapitlet
"Körning".


Elektrisk
parkeringsbroms



Fast sken. Den elektriska
parkeringsbromsen är
åtdragen. Lossa den elektriska bromsen så att
lampan släcks: dra i bromshandtaget
med foten på bromspedalen.
Följ säkerhetsföreskrifterna.
Ytterligare information om den elektriska
bromsen ges i kapitlet "Körning".


Avaktivering av
de automatiska
funktionerna i
den elektriska
parkeringsbromsen




Fast sken. Funktionerna "automatisk
åtdragning" (då motorn
stängs av) och "automatisk
lossning" är avaktiverade eller
felaktiga. Aktivera funktionen (beroende på
försäljningsland) i bilkonfi gurationsmenyn
eller kontakta en CITROËN-verkstad
eller en annan kvalifi cerad verkstad.


Glödning

av

dieselmotor


Fast sken. Tändningen står i det
2:a läget (tändningsläget). Vänta tills lampan släcks innan du startar.
Hur länger lampan lyser beror
på klimatförhållandena (upp till
ca trettio sekunder vid extrema
klimatförhållanden).
Om motorn inte startar ska du slå till
tändningen igen och på nytt vänta tills
lampan slocknar. Sedan gör du ett nytt
startförsök.

1
42

Krockkudde på
passagerarsidan


Fast sken i
displayen med
indikeringslampor
för
bältespåminnare
och
passagerarens
frontkrockkudde. Reglaget som sitter i
handskfacket har ställts i
läget "ON"
.
Frampassagerarens
krockkudde är aktiverad.
I det här fallet får du inte
installera en bakåtvänd
bilbarnstol. Ställ reglaget i läget " OFF
" om du
vill koppla ur frampassagerarens
krockkudde.
I det här fallet går det bra att installera en
bakåtvänd barnstol.

Kontrollampa



Indikering



Orsak



Åtgärder/observationer




Stop & Start


Fast sken. Om bilen har stannat (rödljus,
stopp, köbildning), har Stop &
Start-systemet ställt motorn i
STOP-läge. Kontrollampan släcks och motorn startar
automatiskt igen i START-läget, när du
vill köra iväg.

Blinkar några
sekunder och
släcks sedan. STOP-läget är för tillfället inte
tillgängligt.
eller
START-läget aktiveras
automatiskt. Se kapitlet "Körning - Stop & Start" för
särskild information om STOP- och
START-funktionen.


Parkeringsplatssensor



Fast sken. Funktionen för uppmätning av
lediga P-platser har valts. För att aktivera en mätning, ska
blinkersljuset på parkeringssidan
aktiveras och hastigheten får inte
överstiga 20 km/tim. Ett meddelande
visas när mätningen är avslutad.





Automatisk
torkning


Fast sken. Torkarreglaget förs nedåt. Den automatiska torkningen av vindrutan
är aktiverad.
Koppla ur den automatiska torkningen
genom att manövrera reglaget nedåt eller
ställ torkarreglaget i ett annat läge.


Belysningsreostat



Fast sken. Belysningsreostaten håller på
att ställas in. Du kan ställa in belysningsnivån på
förarplatsen mellan 1 och 16.

1
INSTRUMENTTAVLAN
43










Lampor som indikerar urkoppling
Om någon av dessa kontrollampor tänds bekräftar det en avsiktlig urkoppling av motsvarande system.
Detta kan åtföljas av en ljudsignal och ett meddelande på multifunktionsdisplayen.



Kontrollampa



Indikering



Orsak



Åtgärder/observationer





Krockkudde på
passagerarsidan




Fast sken i
instrumenttavlan och/
eller i modulen med
indikeringslampor
för bältespåminnare
och passagerarens
frontkrockkudde.
Reglaget som fi nns i
handskfacket har ställts i
läge " OFF
".
Passagerarens främre
krockkudde är urkopplad. Ställ reglaget på " ON
" för att aktivera
passagerarens främre krockkudde.
I det här läget får ingen bakåtvänd
barnstol monteras här.


ESP/ASR


Fast sken. Knappen nere till vänster
på instrumentbrädan är
aktiverad. Dess kontrollampa
lyser.
ESP/ASR är avaktiverat.
ESP: antisladdsystem.
ASR: antispinnsystem. Tryck på knappen för att aktivera ESP/
ASR-systemet. Kontrollampan släcks.
ESP/ASR-systemet aktiveras automatiskt
då bilen startas.
Fr.o.m. cirka 50 km/tim återaktiveras
systemet automatiskt om det har
avaktiverats.

1
44

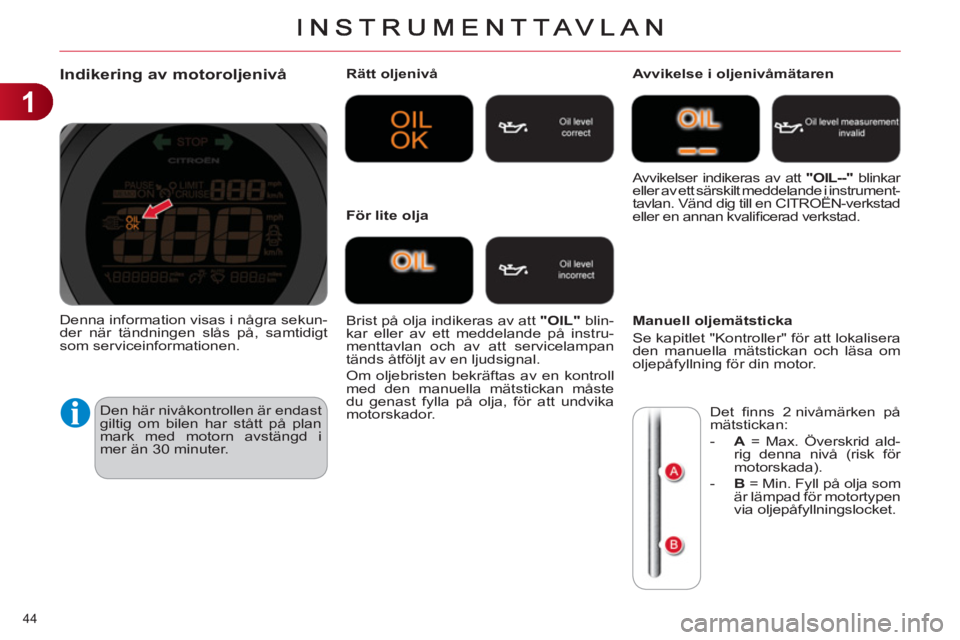

Indikering av motoroljenivå
Den här nivåkontrollen är endast
giltig om bilen har stått på plan
mark med motorn avstängd i
mer än 30 minuter.
Rätt oljenivå
Brist på olja indikeras av att "OIL"
blin-
kar eller av ett meddelande på instru-
menttavlan och av att servicelampan
tänds åtföljt av en ljudsignal.
Om oljebristen bekräftas av en kontroll
med den manuella mätstickan måste
du genast fylla på olja, för att undvika
motorskador.
Avvikelse i oljenivåmätaren

Manuell oljemätsticka
Se kapitlet "Kontroller" för att lokalisera
den manuella mätstickan och läsa om
oljepåfyllning för din motor.
För lite olja Avvikelser indikeras av att "OIL--"
blinkar
eller av ett särskilt meddelande i instrument-
tavlan. Vänd dig till en CITROËN-verkstad
eller en annan kvalifi cerad verkstad.
Det fi nns 2 nivåmärken på
mätstickan:


- A
= Max. Överskrid ald-
rig denna nivå (risk för
motorskada).

- B
= Min. Fyll på olja som
är lämpad för motortypen
via oljepåfyllningslocket.

Denna information visas i några sekun-
der när tändningen slås på, samtidigt
som serviceinformationen.

1
INSTRUMENTTAVLAN
45
Serviceindikator
Den här informationen visas i någ-
ra sekunder när tändningen slås till.
Föraren informeras om hur lång tid som
återstår till nästa servicebesök, enligt
tillverkarens serviceprogram.
Denna tidpunkt beräknas från och med
den senaste nollställningen av indika-
torn. Den fastställs med hjälp av två
parametrar:


- körsträcka som tillryggalagts,

- den tid som förfl utit sedan det senaste
servicebesöket.
Över 3 000 km kvar till nästa service
När tändningen slås på visas ingen ser-
viceinformation i mitten av instrument-
tavlan.

Mellan 1 000 och 3 000 km kvar till
nästa service
När tändningen slås på och under någ-
ra sekunder visas nyckeln som symbo-
liserar servicearbeten. På raden som
visar mätarställningen eller i ett särskilt
meddelande i mitten av instrumenttav-
lan anges hur många kilometer som
återstår till nästa servicebesök.

Exempel:
2 800 km återstår före nästa
service.
Vid påslagning av tändningen och under
några sekunder visar displayen:

Under 1 000 km kvar till nästa service

Exempel:
900 km återstår före nästa
service.
När tändningen slås på och under någ-
ra sekunder visar displayen:
Några sekunder efter att tändningen
slagits på släcks nyckelsymbolen

och vägmätaren återgår till sin normala
funktion. Displayen visar då mätarställ-
ningen och trippmätaren. Några sekunder efter att tändningen
slagits på återgår vägmätaren till sin
normala funktion. Nyckelsymbolen
fortsätter att lysa
för att upplysa dig
om att nästa servicebesök är nära fö-
restående.

1
INSTRUMENTTAVLAN
46

Serviceintervallet har passerats
Varje gång som tändningen slås på och
under några sekunder blinkar nyckel-
symbolen
för att påminna dig om att
servicebesöket nu måste ske snarast.

Exempel:
Du har kört 300 km längre än
vad som anges i serviceprogrammet.
När tändningen slås på och under några
sekunder visar displayen:
Några sekunder efter att tändningen
slagits på återgår vägmätaren till sin
normala funktion. Nyckelsymbolen
fortsätter att lysa
.
Den körsträcka som återstår till
ett servicebesök kan vägas mot
tidsfaktorn, beroende på förarens
körvanor.
Därför kan nyckelsymbolen även
tändas om du har passerat tid-
punkten för servicebesöket vid
två år.







Nollställning av serviceindikatorn
Åtgärden kan inte göras när ser-
viceinformationen visas.
Om du vill koppla ur batteriet
efter detta ingrepp bör du låsa
bilen och vänta i minst fem minu-
ter, så att nollställningen hinner
registreras.

Visning av serviceinformation
Du kan när som helst visa serviceinfor-
mationen.


)
Tryck helt kort på knappen för noll-
ställning av trippmätaren ".../000"
.
Beroende på version visas servi-
ceinformationen i några sekunder
på raden där mätarställningen vi-
sas eller i den centrala displayen i
instrumenttavlan som används för
navigationssystemet.

Efter varje servicebesök ska servicein-
dikatorn nollställas.
Det görs på följande sätt:


)
slå av tändningen,

)
tryck på knappen för nollställning av
trippmätaren ".../000"
och håll den
intryckt,

)
slå på tändningen, kilometerräkna-
ren börjar räkna ned,

)
då displayen visar "=0"
och nyck-
elsymbolen försvinner, ska knappen
släppas upp.
