PRAKTISK INFORMATION
199










Byte av halvljus (endast på modeller
med halogenlampor)









Byte av lampor för varselljus/
positionsljus


)
Ta bort det skyddande locket genom
att dra i tungan.

)
Koppla ur lampans anslutning.

)
Vrid lamphållaren ett kvarts varv
och ta ut den.

)
Dra ut lampan och byt ut den.
Montera tillbaka lampan genom att utföra
momenten i omvänd ordningsföljd.


)
Ta bort skyddslocket genom att dra i
tungan.

)
Koppla ur lampans anslutning.

)
För fjädrarna åt sidan för att frigöra
lampan.

)
Dra loss lampan och byt ut den.
Återmontera lampan i omvänd ord-
ningsföljd.
Byte av helljus (enbart på modeller
med halogenlampor)


)
Dra bort skyddskåpan genom att
dra i tungan.

)
Koppla ur lampans kontaktstycke.

)
Kläm ihop fjädrarna för att frigöra
lampan.

)
Dra ur lampan och byt den.
Återmontera delarna i omvänd ordning.

11
PRAKTISK INFORMATION
200


)
Stick in en platt skruvmejsel i hålet i
dekorlisten.

)
Dra och bänd för att lossa listen på
stötfångaren (parkeringshjälpens
givare sitter ihop med listen).

)
Ta bort de bägge fästskruvarna i mo-
dulen och ta ur den från sin plats.

)
Koppla ur elanslutningen från lamp-
hållaren.

)
Vrid lamphållaren ett kvarts varv
och ta ut den.

)
Dra ut lampan och byt ut den.
Montera tillbaka lampan genom att
utföra samma moment i omvänd ord-
ningsföljd.
När det gäller byte av dessa lampor kan
du också kontakta en CITROËN-verkstad
eller en annan kvalifi cerad verkstad.







Byte av dimstrålkastare







Byte av sidolampor
Kontakta din CITROËN-verkstad eller
en annan kvalifi cerad verkstad för byte
av dessa LED-lampor.









Byte av integrerade sidoblinkers


)
För in en skruvmejsel mot mitten av
sidoblinkersljuset, mellan detta ljus
och backspegelns sockel.

)
Bänd med skruvmejseln för att lossa
sidoblinkersen och dra ut den.

)
Koppla ur kontaktstycket.
Montera tillbaka lampan genom att ut-
föra momenten i omvänd ordningsföljd.
Lampor kan du skaffa från din
CITROËN-verkstad eller från en annan
kvalifi cerad verkstad.

11
PRAKTISK INFORMATION
201

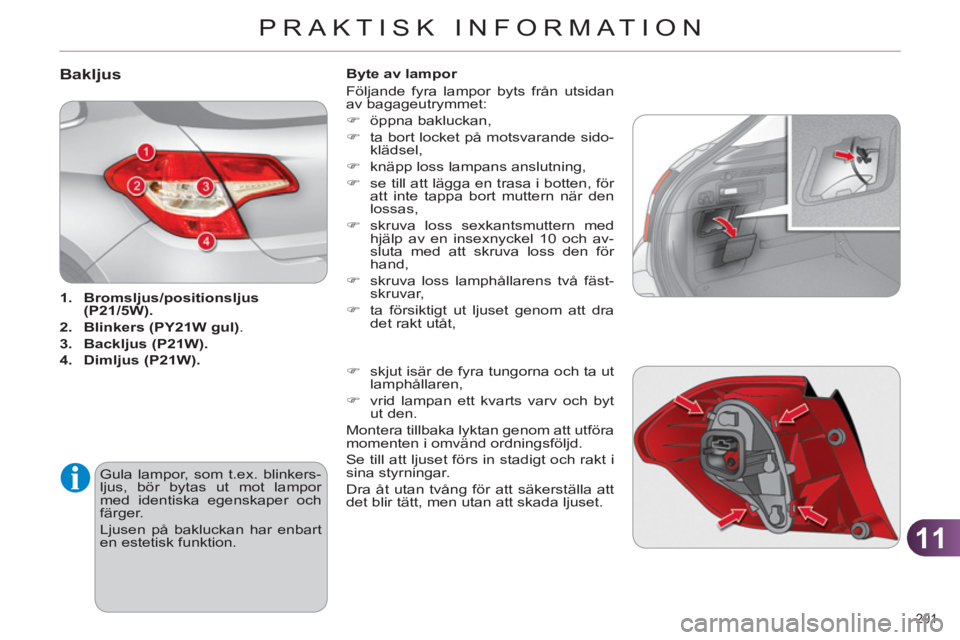

Bakljus


1.
Bromsljus/positionsljus



(P21/5W).


2.
Blinkers (PY21W gul)
.

3.
Backljus (P21W).


4.
Dimljus (P21W).


Gula lampor, som t.ex. blinkers-
ljus, bör bytas ut mot lampor
med identiska egenskaper och
färger.
Ljusen på bakluckan har enbart
en estetisk funktion.
Byte av lampor
Följande fyra lampor byts från utsidan
av bagageutrymmet:


)
öppna bakluckan,

)
ta bort locket på motsvarande sido-
klädsel,

)
knäpp loss lampans anslutning,

)
se till att lägga en trasa i botten, för
att inte tappa bort muttern när den
lossas,

)
skruva loss sexkantsmuttern med
hjälp av en insexnyckel 10 och av-
sluta med att skruva loss den för
hand,

)
skruva loss lamphållarens två fäst-
skruvar,

)
ta försiktigt ut ljuset genom att dra
det rakt utåt,

)
skjut isär de fyra tungorna och ta ut
lamphållaren,

)
vrid lampan ett kvarts varv och byt
ut den.
Montera tillbaka lyktan genom att utföra
momenten i omvänd ordningsföljd.
Se till att ljuset förs in stadigt och rakt i
sina styrningar.
Dra åt utan tvång för att säkerställa att
det blir tätt, men utan att skada ljuset.

11
PRAKTISK INFORMATION
202
Gör ingreppet med bakluckan halvöppen,
för att underlätta demonteringen.


)
Stick in en liten skruvmejsel i spå-
ret på utsidan av den genomskinliga
plastkåpan.

)
Tryck den utåt.

)
Dra bort den transparenta kåpan.

)
Byt ut den felaktiga lampan.
Tryck på den transparenta kåpan för att
knäppa fast den vid återmonteringen.






Byte av skyltbelysning (W5W)
Kontakta en CITROËN-verkstad eller
en annan kvalifi cerad verkstad för att
byta denna typ av ljus med dioder.


Byte av det tredje bromsljuset
(dioder)

11
PRAKTISK INFORMATION
203
BYTE AV SÄKRING
Ta fram verkt
yg
Demonteringstången sitter på baksi-
dan av locket på säkringsboxen i in-
strumentbrädan.
Så här kommer du åt den:


)
ta loss locket genom att dra i den
övre högra delen och sedan den
vänstra,

)
lossa locket helt och vänd det om,

)
ta ut hållaren på baksidan där tång-
en sitter.



Byte av säkring

Innan du byter ut en säkring måste du:


)
känna till orsaken till felet och åtgär-
da detta,

)
stänga av all utrustning som förbru-
kar ström,

)
stanna bilen och stänga av tänd-
ningen,

)
identifi era den defekta säkringen
med hjälp av säkringstabellerna
och de scheman som återfi nns på
följande sidor.
Hel säkring

Trasig säkring

Vid byte av säkring måste du:


)
använda specialtången för att dra ut
säkringen och kontrollera om den är
hel eller inte.

)
alltid byta ut en defekt säkring mot
en säkring med samma styrka
(samma färg), om du monterar en
säkring med en annan strömstyrka
kan det leda till funktionsfel (brand-
risk).
Om felet uppträder på nytt kort efter
att säkringen bytts ut bör du låta en
CITROËN-verkstad eller en annan kva-
lifi cerad verkstad kontrollera den elek-
triska utrustningen.
Installation av elektriska
tillbehör
Elsystemet i din bil är konstruerat
för att fungera störningsfritt med
elutrustning som är standard el-
ler tillval i din bil.
Kontakta CITROËN eller en an-
nan kvalifi cerad verkstad innan
du monterar andra elektriska till-
behör.
CITROËN ersätter inte kostnader
som uppstår på grund av funk-
tionsstörningar som orsakats av
montering och användning av
elektrisk utrustning som inte leve-
rerats eller godkänts av CITROËN
eller som inte monterats enligt
dess föreskrifter - speciellt om alla
anslutna tillbehör tillsammans har
en strömförbrukning på mer än
10 mA.
Om en säkring som inte fi nns
med i tabellerna nedan byts ut
kan det leda till ett allvarligt funk-
tionsfel på din bil. Vänd dig till en
CITROËN-verkstad eller en an-
nan kvalifi cerad verkstad.
Tång

11
PRAKTISK INFORMATION
204

Säkringar i instrumentbrädan

Säkringsboxarna sitter i den undre de-
len av instrumentbrädan (på den vänst-
ra sidan).

För att komma åt säkringarna


)
Se avsnittet "Ta fram verktyg".

Säkringstabell

Säkringsbox 1



Säkring nr





Strömstyrka



Funktion



F8



3 A

Larmsiren, larmdator.


F13



10 A

Cigarettändare.


F14



10 A

12 V-uttag bagageutrymme.


F16



3 A

Belysning stort multifunktionsfack, kartlampor bak,
belysning i handskfack.


F17



3 A

Belysning solskydd, kartlampor fram.


F28



15 A

Bilradio, bilradio (eftermonterad).


F30



20 A

Bakrutetorkare.


F32



10 A

HiFi-förstärkare.

11
PRAKTISK INFORMATION
205


Säkring nr



Styrka


Funktion



F36



15 A

12 V-uttag bak.


F37



-

Används ej.


F38



-

Används ej.


F39



-

Används ej.


F40



25 A

Uttag för 230 V/50 Hz.
Säkringsbox 2

11
PRAKTISK INFORMATION
206


Säkring nr



Styrka


Funktion



F19



30 A

Låg/hög hastighet för vindrutetorkaren.


F20



15 A

Spolarpump bak och fram.


F21



20 A

Pump, strålkastarspolare.


F22



15 A

Signalhorn.


F23



15 A

Helljus, höger.


F24



15 A

Helljus, vänster.


F27



5 A

Halvljus vänster.


F28



5 A

Halvljus höger.


Säkringar i motorrummet

Säkringshållaren har placerats i mo-
torrummet i närheten av batteriet (på
vänstra sidan).

För att komma åt säkringarna


)
Ta loss locket.

)
Byt ut säkringen (se motsvarande
avsnitt).

)
Efter byte bör du stänga locket
mycket omsorgsfullt, för att säkra
säkringshållarens täthet.

Säkringstabell
