2013 CITROEN C4 InstruktionsbÖcker (in Swedish)

7
BARNSÄKERHET
127


Passagerarens krockkudde OFF

Läs föreskrifterna på etiketten som sitter
på varje sida av solskyddet på passage-
rarsidan:

För att garantera barnets säkerhet måste du ovillkorligen koppla bort pas-
sagerarens krockkudde fram då en bilbarnstol monteras med ryggen mot
färdriktningen på passagerarsätet fram.
Annars riskerar barnet att dödas eller skadas allvarligt när krockkudden
blåses upp.

7
BARNSÄKERHET
128
BILBARNSTOLAR SOM REKOMMENDERAS AV CITROËN
CITROËN har en komplett serie bilbarnstolar som fästs med hjälp av ett trepunktsbälte
.



Grupp 0+: från födseln till 13 kg



Grupp 1, 2 och 3: från 9 till 36 kg




L1

"RÖMER
Baby-Safe Plus"
monteras i
bakåtvänt läge.

L2

"KIDDY Comfort Pro"

Bälteskudden är
obligatorisk vid
transport av små
barn (9 - 18 kg).


Grupp 2 och grupp 3: från 15 till 36 kg




L3

"RECARO Start"

L4

"KLIPPAN Optima"
Från och med 6 år
(cirka 22 kg)
används endast
bälteskudden.


L5

"RÖMER KIDFIX"
Kan monteras i bilens ISOFIX-fästen.
Barnet hålls fast med säkerhetsbältet.

7
BARNSÄKERHET
129
PLACERING AV BILBARNSTOLAR SOM SÄTTS FAST MED SÄKERHETSBÄLTET
I enlighet med EU:s bestämmelser visar denna tabell de olika möjligheterna för montering av bilbarnstolar som sätts fast med
säkerhetsbältet och som godkänts som universella barnstolar (a) beroende på barnets vikt och på platsen i bilen.


Plats



Barnets vikt/
ungefärlig ålder


Under 13 kg


(grupp 0 (b)
och 0+)
Upp till ≈ 1 år

Från 9 till 18 kg


(grupp 1)
Från 1 till ≈ 3 år

Från 15 till 25 kg


(grupp 2)
Från 3 till ≈ 6 år

Från 22 till 36 kg


(grupp 3)
Från 6 till ≈ 10 år

Frampassagerarens säte (c)



- fast


U(R1)



U(R1)



U(R1)



U(R1)





- ställbar i höjdled


U(R2)



U(R2)



U(R2)



U(R2)



Sidoplatser i baksätet

U



U



U



U



Mittplats i baksätet

X



X



X



X


(a) Universell bilbarnstol: bilbarnstol som kan monteras i alla bilar och fästas med säkerhetsbältet.
(b) Grupp 0: från födseln till 10 kg. Babyliftar och "bilsängar" får inte installeras på frampassagerarens plats.

(c) Ta reda på gällande lagstiftning i ditt land innan du monterar en bilbarnstol på denna plats.

U
: plats som är anpassad för montering av en bilbarnstol som fästs med hjälp av säkerhetsbältet och har godkänts som
universell barnstol i bakåtvänt eller framåtvänt läge.

U(R1)
: samma som U
, med bilens säte inställt med ryggstödet lutat framåt till stopp.

U(R2)
: samma som U
, med bilens säte inställt i dess högsta läge.

X
: plats som inte är anpassad för installation av en bilbarnstol i angiven viktgrupp.

7
130
Barn under 10 år får inte transporteras
i framåtvänt läge på frampassagera-
rens plats, om inte de bakre sittplat-
serna redan är upptagna av andra
barn eller om de bakre stolarna inte
kan användas eller har tagits bort.
Koppla bort passagerarens krock-
kudde så fort en bilbarnstol av bakåt-
vänd typ monteras i framsätet.
Annars riskerar barnet att skadas all-
varligt eller dödas då krockkudden
löser ut.





RÅD OM BILBARNSTOLAR

Av säkerhetsskäl ska du inte lämna:


- ett eller fl era barn ensamma i en
bil utan tillsyn,

- ett barn eller ett djur i en bil som
står i solen, med stängda fönster-
rutor,

- nycklarna inom räckhåll för barn
inne i bilen.
Använd barnlåset för att hindra att
bildörrarna och rutorna i baksätet
öppnas av misstag.
Kom ihåg att inte öppna bakrutorna
mer än en tredjedel.
Förse bakrutorna med solskydd, för
att skydda små barn mot solsken.


Montering av en bälteskudde
Den del av bältet som är avsedd för
bröstkorgen skall placeras på barnets
axel utan att röra vid halsen.
Kontrollera att bältets höftdel ligger
an på rätt sätt över barnets lår.
CITROËN rekommenderar använd-
ning av en bälteskudde med rygg-
stöd, utrustad med en bältesstyrning
i axelhöjd. En felaktig montering av en bilbarn-
stol i bilen kan äventyra barnets skydd
i händelse av kollision.
Kom ihåg att spänna fast bilbältena
eller bilbarnstolens sele med så lite
mellanrum som möjligt runt barnets
kropp, även på korta sträckor.
När bilbarnstolen monteras med hjälp
av säkerhetsbältet bör du kontrollera
att detta är ordentligt sträckt och att
barnstolen hålls fast stadigt på bilsätet.
Skjut vid behov fram passagerarsätet,
om läget är ställbart.
För optimal montering av en fram-
åtvänd bilbarnstol bör du kontrollera
att dess ryggstöd vilar mot bilsätets
ryggstöd och att nackstödet inte stör.
Om du behöver ta bort nackstödet
bör du kontrollera att det är väl un-
danstoppat eller fastsatt, för att und-
vika att det förvandlas till en projektil
vid en häftig inbromsning.

7
BARNSÄKERHET
131

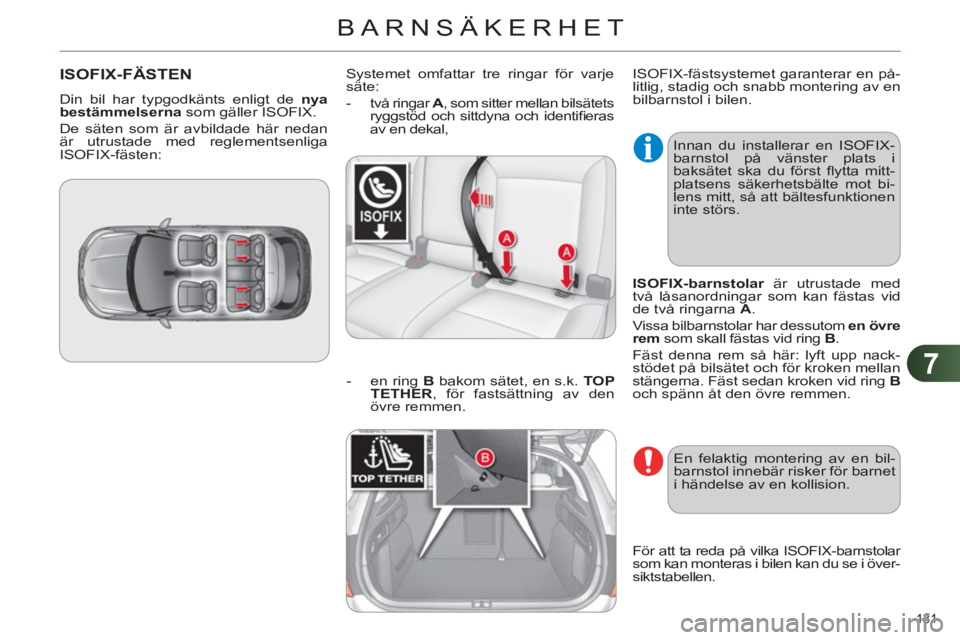

ISOFIX-FÄSTEN
Din bil har typgodkänts enligt de nya
bestämmelserna
som gäller ISOFIX.
De säten som är avbildade här nedan
är utrustade med reglementsenliga
ISOFIX-fästen: Systemet omfattar tre ringar för varje
säte:


- två ringar A
, som sitter mellan bilsätets
ryggstöd och sittdyna och identifi eras
av en dekal,

- en ring B
bakom sätet, en s.k. TOP
TETHER
, för fastsättning av den
övre remmen. ISOFIX-fästsystemet garanterar en på-
litlig, stadig och snabb montering av en
bilbarnstol i bilen.
En felaktig montering av en bil-
barnstol innebär risker för barnet
i händelse av en kollision.
För att ta reda på vilka ISOFIX-barnstolar
som kan monteras i bilen kan du se i över-
siktstabellen. Innan du installerar en ISOFIX-
barnstol på vänster plats i
baksätet ska du först fl ytta mitt-
platsens säkerhetsbälte mot bi-
lens mitt, så att bältesfunktionen
inte störs.

ISOFIX-barnstolar
är utrustade med
två låsanordningar som kan fästas vid
de två ringarna A
.
Vissa bilbarnstolar har dessutom en övre
rem
som skall fästas vid ring B
.
Fäst denna rem så här: lyft upp nack-
stödet på bilsätet och för kroken mellan
stängerna. Fäst sedan kroken vid ring B

och spänn åt den övre remmen.

7
132
ISOFIX-BILBARNSTOL SOM REKOMMENDERAS AV CITROËN OCH SOM ÄR GODKÄND FÖR DIN BIL


"

RÖMER Duo Plus ISOFIX"

(storleksklass B1
)


Grupp 1: mellan 9 och 18 kg



Monteras endast i framåtvänt läge.
Är utrustad med en övre rem som skall fästas vid det övre fästet B
,
som kallas TOP TETHER.
Bilbarnstolen kan användas i tre lutande lägen: sittande, viloläge och liggande.


)
Ställ in bilens framsäte så att barnets fötter inte kommer emot ryggstödet.

Dessa bilbarnstolar kan även användas på sittplatser som inte är utrustade med ISOFIX-fästen. I så fall måste de
fästas vid bilsätet med hjälp av trepunktsbältet.

Följ monteringsanvisningarna som lämnas av tillverkaren.

7
BARNSÄKERHET
133

*
Babyliftar och bilsängar får inte installeras på frampassagerarens plats.

**
ISOFIX-babyliften som fästs vid de nedre öglorna på en ISOFIX-plats och upptar hela baksätet.
TABELL FÖR PLACERING AV ISOFIX-BARNSTOLAR

I enlighet med EU:s bestämmelser anges i följande tabell möjligheterna att montera ISOFIX-barnstolar på de platser i bilen
som är utrustade med ISOFIX-fästen.
På universella och halvuniversella ISOFIX-barnstolar anges dess storleksklass, som symboliseras med en bokstav mellan A

och G
, på barnbilstolen bredvid ISOFIX-logon.

IUF:
plats som är lämplig för montering av en universell framåtvänd ISOFIX-barnstol som fästs med den övre remmen.

IL-SU:
plats som är lämplig för montering av en halvuniversell ISOFIX-barnstol, vilket innebär något av följande:


- bakåtvänd montering, utrustad med en övre rem eller en stötta,

- framåtvänd montering utrustad med stötta.

- en babylift utrustad med en övre rem eller en stötta.
Om fastsättning av den övre remmen kan du läsa i avsnittet "ISOFIX-fästen". OBS! För Sverige, kontakta din lokala återför-
säljare för mer information.



Barnets vikt
/ungefärlig ålder


Under 10 kg
(grupp 0)

Upp till
6 månader

Under 10 kg

(grupp 0)


Under
13 kg

(grupp 0+)

T.o.m. ca 1 år

9-18 kg (grupp 1)

Från 1 till ca 3 år


Typ av ISOFIX
- barnstol



Babylift

*


Bakåtvänt läge



Bakåtvänt
läge



Framåtvänt läge




Storleksklass ISOFIX



F


G


C



D



E



C



D



A



B



B1




Universella och halvuniversella
ISOFIX-barnstolar som kan
monteras på ytterplatserna i
baksätet



IL-SU

**


IL-SU



IL-SU



IUF

IL-SU

7
BARNSÄKERHET
134
MEKANISKT BARNLÅS
Mekaniskt system som används för att
hindra öppning av bakdörr med det inre
dörrhandtaget.
Reglaget är placerat på kanten av vardera
bakdörren.


)
Vrid det röda reglaget med tänd-
ningsnyckeln till stopp:


- till vänster på vänster bakdörr,

- till höger på höger bakdörr.


Låsning

Upplåsning


)
Vrid det röda reglaget med tänd-
ningsnyckeln till stopp:


- till höger på vänster bakdörr,

- till vänster på höger bakdörr.
