2013 CITROEN BERLINGO MULTISPACE Betriebsanleitungen (in German)

87
ERGONOMIE
und
BORDKOMFORT
3


Bordausstattung


AUSSTATTUNG AUF DEN SITZPLÄTZEN

Bodenfächer

Im Fußraum der Rücksitze befi nden sich zwei
Bodenfächer.
Greifen Sie zum Öffnen in die Aussparung und heben
Sie den Deckel an.


Klapptische Um den Klapptisch zu verwenden, ziehen Sie diesen
nach oben und klappen Sie ihn um.
Aus Sicherheitsgründen ist der Klapptisch so
ausgelegt, dass er sich ab einem bestimmten Druck
aus der Verankerung löst.
Um den Klapptisch wieder anzubringen, setzen Sie
ihn senkrecht mit leichtem Druck zuerst auf der einen,
danach auf der anderen Seite ein.
Legen Sie keine harten oder schweren Gegenstände
auf dem Klapptisch ab. Diese könnten bei einer
Notbremsung oder bei einem Aufprall durch das
Fahrzeug geschleudert werden.
An jedem Klapptisch befi ndet sich seitlich ein
Taschenhaken.

Seitenjalousien

Für die seitlichen Schiebetüren sind Seitenjalousien
verfügbar.
Ziehen Sie an der Lasche der Seitenjalousie, um sie
anzubringen.
Vergewissern Sie sich, dass die Lasche richtig
eingehängt ist, damit die Jalousie beim Öffnen der
Tür nicht beschädigt wird.
Bewegen Sie die Jalousie beim Auf- und
Zuziehen stets vorsichtig mit Hilfe der Lasche.

88


Bordausstattung

MODUTOP-DACH

Die Dachverkleidung ist in Verlängerung der
Dachablage als multifunktionales Dach ausgeführt.
Dieses besteht aus folgenden Komponenten:

Staufächer

Auf jeder Seite des Daches befi nden sich Staufächer.
Sie können mit maximal 6 kg beladen werden.
Durch den transparenten Boden können die darin
verstauten Gegenstände leicht ausgemacht werden.
Legen Sie keine Gegenstände in den Staufächern ab,
die eine Gefahr für die Insassen darstellen könnten.


Deckenleuchte
Die Deckenleuchte entspricht in ihrer Funktionsweise
der vorderen Deckenleuchte.
Siehe Abschnitt 3, Unterabschnitt
"Bordausstattung", Kapitel "Deckenleuchten".

89
ERGONOMIE
und
BORDKOMFORT
3


Bordausstattung


Von innen
Von außen



Staufach hinten

Das Dachstaufach ist von den Rücksitzen und vom
Kofferraum aus erreichbar.
Von den Rücksitzen aus schieben Sie zum Öffnen die
Klappen auf.

Belüftungsdüsen

Anhand eines Dreistufenreglers können Sie den
Luftstrom einstellen.
Diese Belüftungsdüsen verfügen zusätzlich über
einen Duftspender. Vom Kofferraum aus legen Sie den Daumen in die
Mulde und ziehen Sie am Griff, um das Staufach zu
öffnen.
Öffnen Sie das Dachstaufach vorsichtig,
damit darin verstaute Gegenstände nicht
herausfallen.
Die maximal zulässige Traglast beträgt 10 kg.

90


Bordausstattung


DUFTSPENDER

Mit dem Duftspender kann über die Belüftungsdüsen
des Daches ein Duftstoff im Fahrzeuginnenraum
verbreitet werden.

Einstellung der Ausströmmenge

Drehen Sie zum Einstellen der Ausströmmenge den
Chromregler:


- zum Verringern nach links,

- zum Erhöhen nach rechts.
Um das Ausströmen zu unterbinden, drehen Sie den
Chromregler bis zum Anschlag nach links.


Duftspender ausbauen



- Den Regler eindrücken und dabei um eine
Vierteldrehung bis zum Anschlag nach links
drehen.

- Ziehen Sie den Duftspender aus der
Dachverkleidung heraus.

- Tauschen Sie die Patrone aus.

91
ERGONOMIE
und
BORDKOMFORT
3


Bordausstattung



Austausch einer Patrone

Das Nachfüllset des Duftspenders besteht aus einer
Patrone B
und der zugehörigen Dichthülle C
.


- Ziehen Sie die Schutzfolie D
ab.

- Bringen Sie das obere Ende der Patrone B
am
Regler A
des Duftspenders an.

- Drehen Sie sie zum Einrasten im Regler um eine
Vierteldrehung und ziehen Sie die Hülle ab.

- Setzen Sie den Duftspender in die
entsprechende Aufnahme ein.
Sie können die Patronen jederzeit austauschen und
teilweise aufgebrauchte Patronen in der Originalhülle
aufbewahren.
Der Regler des Duftspenders A
und die Patrone sind
separate Teile.
Die Patronen werden ohne Regler A
geliefert.


Einsetzen des Duftspenders

Nach dem Anbringen oder Austauschen der Patrone:


- Setzen Sie den Duftspender wieder in die
entsprechende Aufnahme ein.

- Drehen Sie ihn um eine Vierteldrehung nach
rechts.



Was Sie beachten sollten

Verwenden Sie aus Sicherheitsgründen nur für diesen
Duftspender vorgesehene Patronen. Nehmen Sie die
Patronen nicht auseinander.
Bewahren Sie die Dichthüllen der Patronen auf, um
Sie als Verpackung bei Nichtgebrauch der Patronen
verwenden zu können.
Versuchen Sie keinesfalls, die Patronen mit anderen
als den vom CITROËN-Händlernetz empfohlenen
Duftstoffen aufzufüllen.
Bewahren Sie die Patronen außer Reichweite von
Kindern und Tieren auf. Vermeiden Sie Haut- und
Augenkontakt. Suchen Sie bei Verschlucken einen
Arzt auf und zeigen Sie ihm Verpackung und Etikett
des Produkts. Der Regler des Duftspenders A
kann nur mit einer
Patrone am Multifunktionsdach befestigt werden.
Bewahren Sie also stets den Regler A
und eine
Patrone auf.
Die Patronen sind im CITROËN-Händlernetz
erhältlich.

92


Bordausstattung

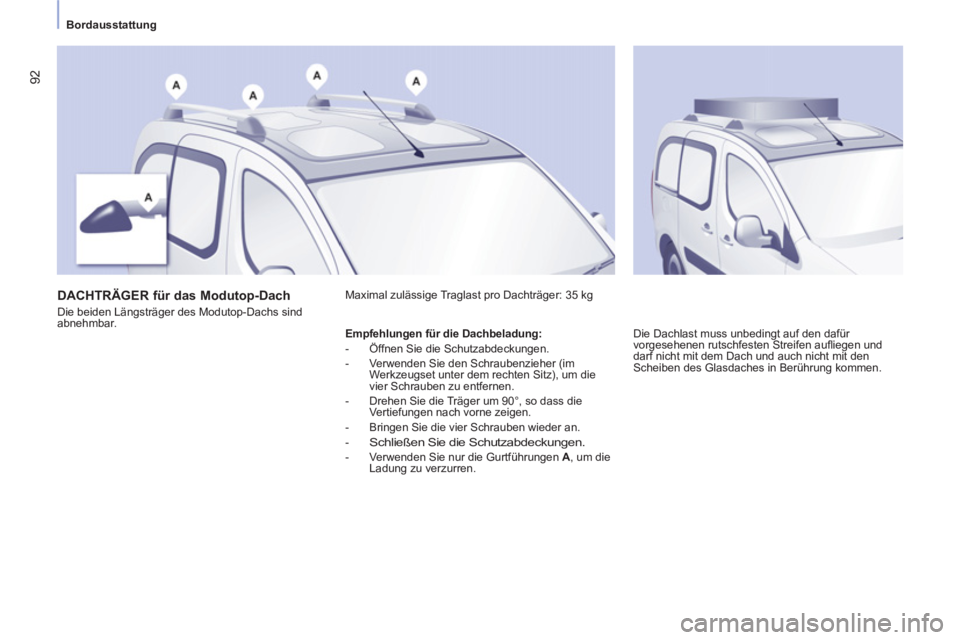

DACHTRÄGER für das Modutop-Dach
Die beiden Längsträger des Modutop-Dachs sind
abnehmbar. Maximal zulässige Traglast pro Dachträger: 35 kg
Die Dachlast muss unbedingt auf den dafür
vorgesehenen rutschfesten Streifen aufl iegen und
darf nicht mit dem Dach und auch nicht mit den
Scheiben des Glasdaches in Berührung kommen.
Empfehlungen für die Dachbeladung:


- Öffnen Sie die Schutzabdeckungen.

- Verwenden Sie den Schraubenzieher (im
Werkzeugset unter dem rechten Sitz), um die
vier Schrauben zu entfernen.

- Drehen Sie die Träger um 90°, so dass die
Vertiefungen nach vorne zeigen.

- Bringen Sie die vier Schrauben wieder an.

-
Schließen Sie die Schutzabdeckungen.

- Verwenden Sie nur die Gurtführungen A
, um die
Ladung zu verzurren.

93
ERGONOMI
Eund
BORDKOMFOR
T
3


Bordausstattung

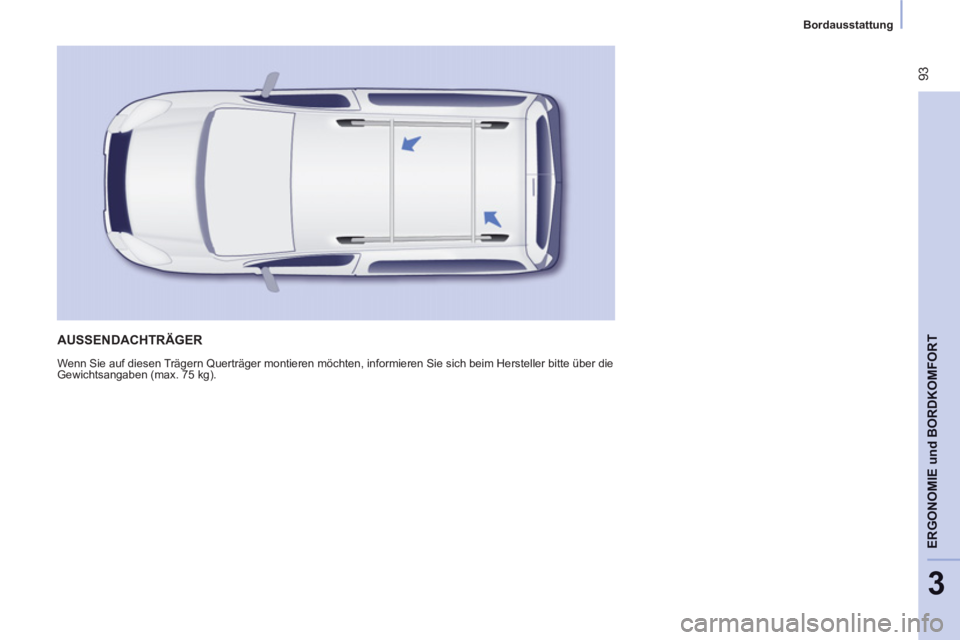

AUSSENDACHTRÄGER

Wenn Sie auf diesen Trägern Querträger montieren möchten, informieren Sie sich beim Hersteller bitte über die
Gewichtsangaben (max. 75 kg).

94


Bordausstattung

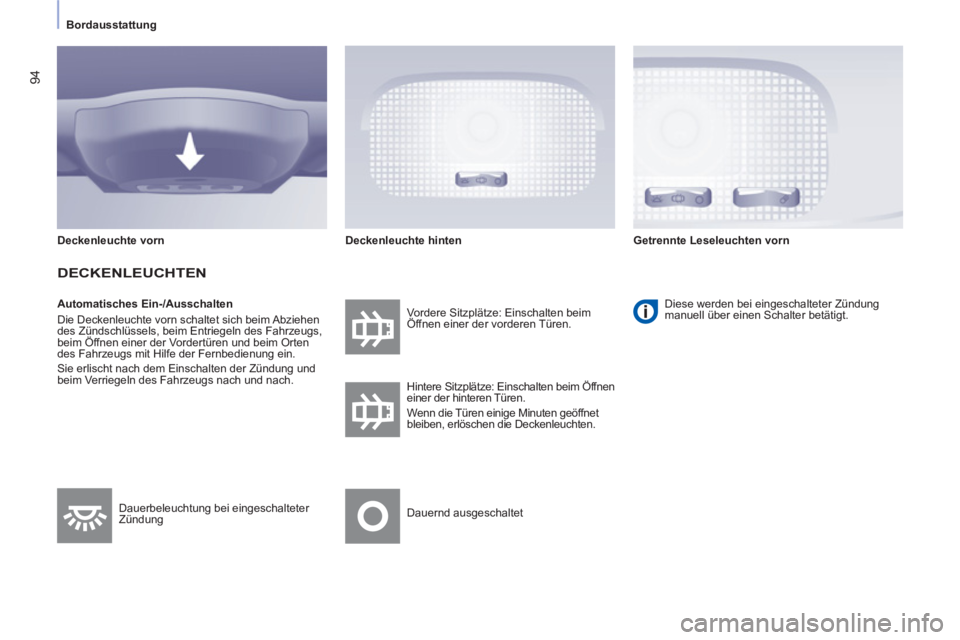

Automatisches Ein-/Ausschalten
Die Deckenleuchte vorn schaltet sich beim Abziehen
des Zündschlüssels, beim Entriegeln des Fahrzeugs,
beim Öffnen einer der Vordertüren und beim Orten
des Fahrzeugs mit Hilfe der Fernbedienung ein.
Sie erlischt nach dem Einschalten der Zündung und
beim Verriegeln des Fahrzeugs nach und nach. Vordere Sitzplätze: Einschalten beim
Öffnen einer der vorderen Türen. Diese werden bei eingeschalteter Zündung
manuell über einen Schalter betätigt.

Hintere Sitzplätze: Einschalten beim Öffnen
einer der hinteren Türen.
Wenn die Türen einige Minuten geöffnet
bleiben, erlöschen die Deckenleuchten.
Dauernd ausgeschaltet Dauerbeleuchtung bei eingeschalteter
Zündung
Deckenleuchte vorn

DECKENLEUCHTEN


Deckenleuchte hinten
Getrennte Leseleuchten vorn
