2013 CITROEN BERLINGO MULTISPACE Betriebsanleitungen (in German)

55


Bedienungsschalter am Lenkrad

ERGONOMIE
und
BORDKOMFORT
3

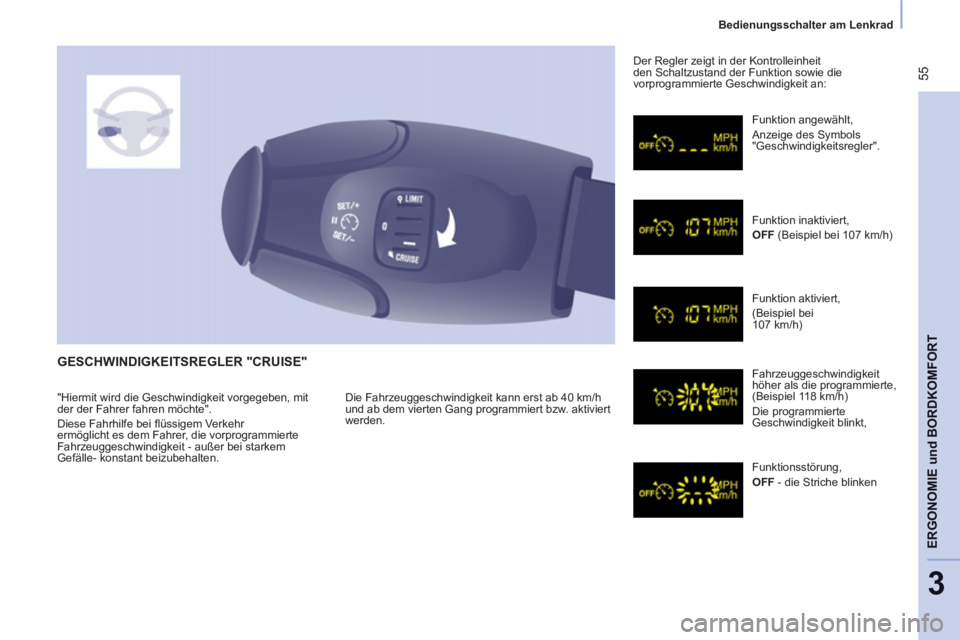

GESCHWINDIGKEITSREGLER "CRUISE"

Die Fahrzeuggeschwindigkeit kann erst ab 40 km/h
und ab dem vierten Gang programmiert bzw. aktiviert
werden. Der Regler zeigt in der Kontrolleinheit
den Schaltzustand der Funktion sowie die
vorprogrammierte Geschwindigkeit an:
Funktion angewählt,
Anzeige des Symbols
"Geschwindigkeitsregler".
Funktion inaktiviert,

OFF
(Beispiel bei 107 km/h)
Funktion aktiviert,
(Beispiel bei
107 km/h)
Fahrzeuggeschwindigkeit
höher als die programmierte,
(Beispiel 118 km/h)
Die programmierte
Geschwindigkeit blinkt,
Funktionsstörung,

OFF
- die Striche blinken "Hiermit wird die Geschwindigkeit vorgegeben, mit
der der Fahrer fahren möchte".
Diese Fahrhilfe bei fl üssigem Verkehr
ermöglicht es dem Fahrer, die vorprogrammierte
Fahrzeuggeschwindigkeit - außer bei starkem
Gefälle- konstant beizubehalten.

56

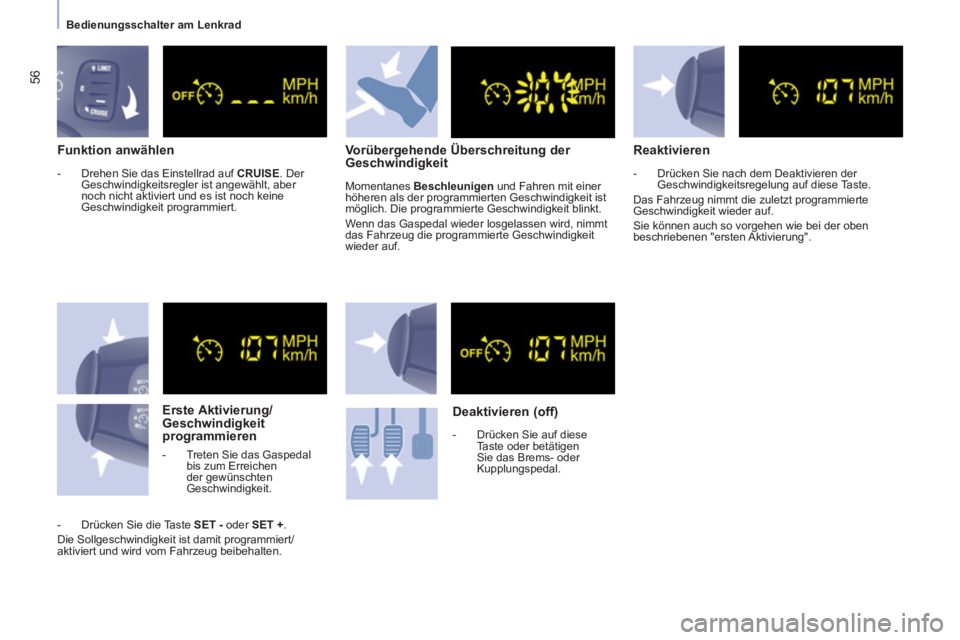

Bedienungsschalter am Lenkrad



Funktion anwählen



- Drehen Sie das Einstellrad auf CRUISE
. Der
Geschwindigkeitsregler ist angewählt, aber
noch nicht aktiviert und es ist noch keine
Geschwindigkeit programmiert.



Erste Aktivierung/
Geschwindigkeit
programmieren


- Treten Sie das Gaspedal
bis zum Erreichen
der gewünschten
Geschwindigkeit.

Vorübergehende Überschreitung der
Geschwindigkeit
Momentanes Beschleunigen
und Fahren mit einer
höheren als der programmierten Geschwindigkeit ist
möglich. Die programmierte Geschwindigkeit blinkt.
Wenn das Gaspedal wieder losgelassen wird, nimmt
das Fahrzeug die programmierte Geschwindigkeit
wieder auf.


Deaktivieren (off)



- Drücken Sie auf diese
Taste oder betätigen
Sie das Brems- oder
Kupplungspedal.



Reaktivieren



- Drücken Sie nach dem Deaktivieren der
Geschwindigkeitsregelung auf diese Taste.
Das Fahrzeug nimmt die zuletzt programmierte
Geschwindigkeit wieder auf.
Sie können auch so vorgehen wie bei der oben
beschriebenen "ersten Aktivierung".

- Drücken Sie die Taste SET -
oder SET +
.
Die Sollgeschwindigkeit ist damit programmiert/
aktiviert und wird vom Fahrzeug beibehalten
.

57


Bedienungsschalter am Lenkrad

ERGONOMIE
und
BORDKOMFORT
3

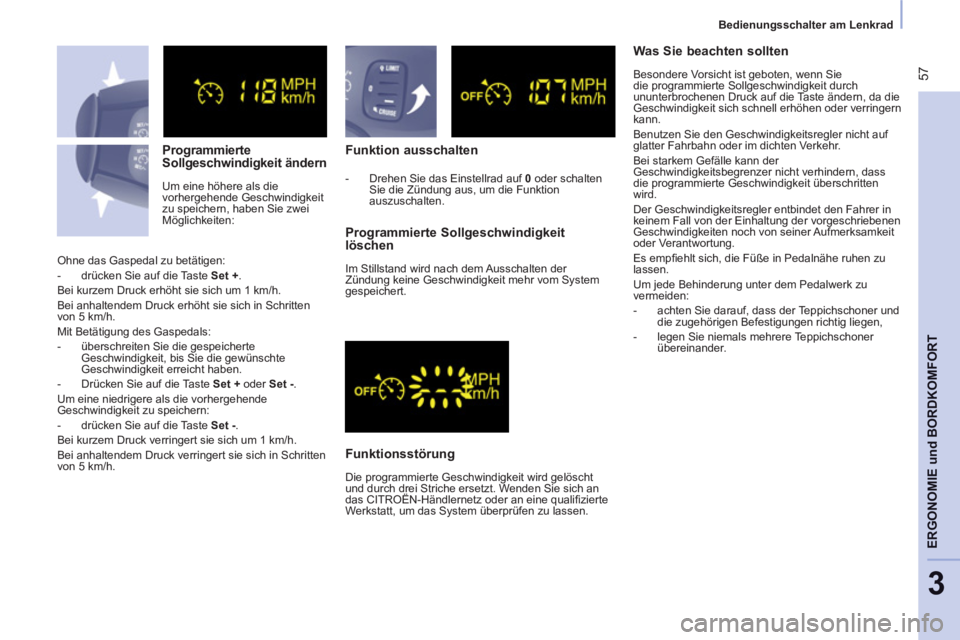

Programmierte
Sollgeschwindigkeit ändern
Um eine höhere als die
vorhergehende Geschwindigkeit
zu speichern, haben Sie zwei
Möglichkeiten:

Funktion ausschalten

Funktionsstörung

Die programmierte Geschwindigkeit wird gelöscht
und durch drei Striche ersetzt. Wenden Sie sich an
das CITROËN-Händlernetz oder an eine qualifi zierte
Werkstatt, um das System überprüfen zu lassen.


Programmierte Sollgeschwindigkeit
löschen
Im Stillstand wird nach dem Ausschalten der
Zündung keine Geschwindigkeit mehr vom System
gespeichert. Ohne das Gaspedal zu betätigen:


- drücken Sie auf die Taste Set +
.
Bei kurzem Druck erhöht sie sich um 1 km/h.
Bei anhaltendem Druck erhöht sie sich in Schritten
von 5 km/h.
Mit Betätigung des Gaspedals:


- überschreiten Sie die gespeicherte
Geschwindigkeit, bis Sie die gewünschte
Geschwindigkeit erreicht haben.

- Drücken Sie auf die Taste Set +
oder Set -
.
Um eine niedrigere als die vorhergehende
Geschwindigkeit zu speichern:


- drücken Sie auf die Taste Set -
.
Bei kurzem Druck verringert sie sich um 1 km/h.
Bei anhaltendem Druck verringert sie sich in Schritten
von 5 km/h.

- Drehen Sie das Einstellrad auf 0
oder schalten
Sie die Zündung aus, um die Funktion
auszuschalten.



Was Sie beachten sollten

Besondere Vorsicht ist geboten, wenn Sie
die programmierte Sollgeschwindigkeit durch
ununterbrochenen Druck auf die Taste ändern, da die
Geschwindigkeit sich schnell erhöhen oder verringern
kann.
Benutzen Sie den Geschwindigkeitsregler nicht auf
glatter Fahrbahn oder im dichten Verkehr.
Bei starkem Gefälle kann der
Geschwindigkeitsbegrenzer nicht verhindern, dass
die programmierte Geschwindigkeit überschritten
wird.
Der Geschwindigkeitsregler entbindet den Fahrer in
keinem Fall von der Einhaltung der vorgeschriebenen
Geschwindigkeiten noch von seiner Aufmerksamkeit
oder Verantwortung.


Es empfi ehlt sich, die Füße in Pedalnähe ruhen zu
lassen.
Um jede Behinderung unter dem Pedalwerk zu
vermeiden:


- achten Sie darauf, dass der Teppichschoner und
die zugehörigen Befestigungen richtig liegen,

- legen Sie niemals mehrere Teppichschoner
übereinander.

58


Bedienungsschalter am Lenkrad

Allerdings lässt sich die vorprogrammierte
Geschwindigkeit überschreiten, indem man
das Gaspedal über den Widerstand hinaus
bis zum Anschlag durchtritt. Damit der
Geschwindigkeitsbegrenzer seine Funktion
wieder aufnimmt, genügt es, das Gaspedal
langsam loszulassen und das Tempo unter die
vorprogrammierte Geschwindigkeit abfallen zu
lassen.

Die Betätigung erfolgt im Stand bei laufendem
Motor, oder während der Fahrt.
Der Begrenzer zeigt in der Kontrolleinheit
den Schaltzustand der Funktion sowie die
vorprogrammierte Geschwindigkeit an:

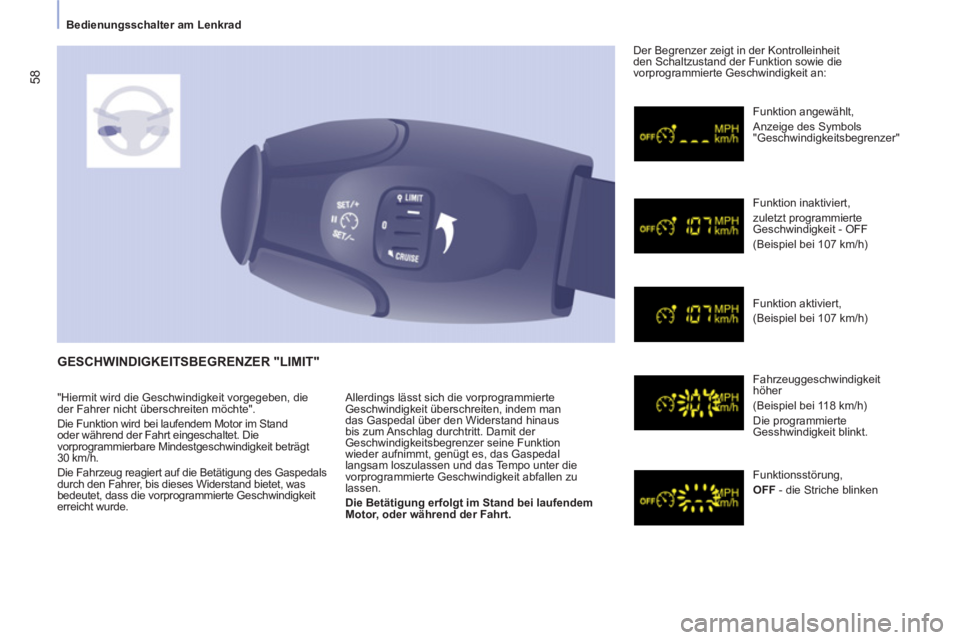

GESCHWINDIGKEITSBEGRENZER "LIMIT"
Funktion angewählt,
Anzeige des Symbols
"Geschwindigkeitsbegrenzer"
Funktion inaktiviert,
zuletzt programmierte
Geschwindigkeit - OFF
(Beispiel bei 107 km/h)
Funktion aktiviert,
(Beispiel bei 107 km/h)
Fahrzeuggeschwindigkeit
höher
(Beispiel bei 118 km/h)
Die programmierte
Gesshwindigkeit blinkt.
Funktionsstörung,

OFF
- die Striche blinken "Hiermit wird die Geschwindigkeit vorgegeben, die
der Fahrer nicht überschreiten möchte".
Die Funktion wird bei laufendem Motor im Stand
oder während der Fahrt eingeschaltet. Die
vorprogrammierbare Mindestgeschwindigkeit beträgt
30 km/h.
Die Fahrzeug reagiert auf die Betätigung des Gaspedals
durch den Fahrer, bis dieses Widerstand bietet, was
bedeutet, dass die vorprogrammierte Geschwindigkeit
erreicht wurde.

59


Bedienungsschalter am Lenkrad

und
BORDKOMFORT
3

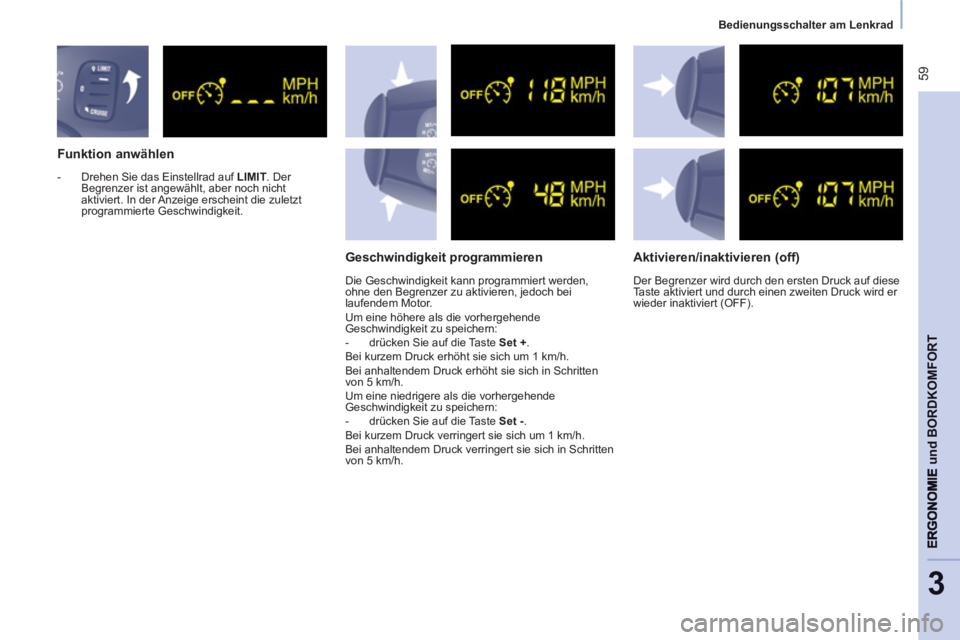

Funktion anwählen



- Drehen Sie das Einstellrad auf LIMIT
. Der
Begrenzer ist angewählt, aber noch nicht
aktiviert. In der Anzeige erscheint die zuletzt
programmierte Geschwindigkeit.



Geschwindigkeit programmieren

Die Geschwindigkeit kann programmiert werden,
ohne den Begrenzer zu aktivieren, jedoch bei
laufendem Motor.
Um eine höhere als die vorhergehende
Geschwindigkeit zu speichern:


- drücken Sie auf die Taste Set +
.
Bei kurzem Druck erhöht sie sich um 1 km/h.
Bei anhaltendem Druck erhöht sie sich in Schritten
von 5 km/h.
Um eine niedrigere als die vorhergehende
Geschwindigkeit zu speichern:


- drücken Sie auf die Taste Set -
.
Bei kurzem Druck verringert sie sich um 1 km/h.
Bei anhaltendem Druck verringert sie sich in Schritten
von 5 km/h.


Aktivieren/inaktivieren (off)

Der Begrenzer wird durch den ersten Druck auf diese
Taste aktiviert und durch einen zweiten Druck wird er
wieder inaktiviert (OFF).

60


Bedienungsschalter am Lenkrad

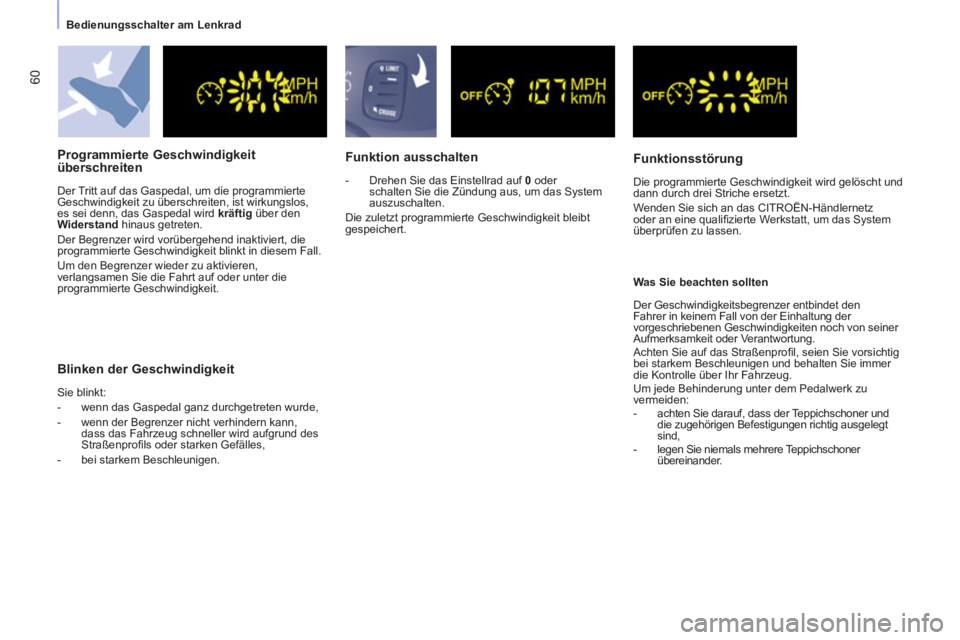

Programmierte Geschwindigkeit
überschreiten
Der Tritt auf das Gaspedal, um die programmierte
Geschwindigkeit zu überschreiten, ist wirkungslos,
es sei denn, das Gaspedal wird kräftig
über den
Widerstand
hinaus getreten.
Der Begrenzer wird vorübergehend inaktiviert, die
programmierte Geschwindigkeit blinkt in diesem Fall.
Um den Begrenzer wieder zu aktivieren,
verlangsamen Sie die Fahrt auf oder unter die
programmierte Geschwindigkeit.


Funktion ausschalten



- Drehen Sie das Einstellrad auf 0
oder
schalten Sie die Zündung aus, um das System
auszuschalten.
Die zuletzt programmierte Geschwindigkeit bleibt
gespeichert.


Funktionsstörung

Die programmierte Geschwindigkeit wird gelöscht und
dann durch drei Striche ersetzt.
Wenden Sie sich an das CITROËN-Händlernetz
oder an eine qualifi zierte Werkstatt, um das System
überprüfen zu lassen.

Was Sie beachten sollten



Blinken der Geschwindigkeit

Sie blinkt:


- wenn das Gaspedal ganz durchgetreten wurde,

- wenn der Begrenzer nicht verhindern kann,
dass das Fahrzeug schneller wird aufgrund des
Straßenprofi ls oder starken Gefälles,

- bei starkem Beschleunigen.
Der Geschwindigkeitsbegrenzer entbindet den
Fahrer in keinem Fall von der Einhaltung der
vorgeschriebenen Geschwindigkeiten noch von seiner
Aufmerksamkeit oder Verantwortung.
Achten Sie auf das Straßenprofi l, seien Sie vorsichtig
bei starkem Beschleunigen und behalten Sie immer
die Kontrolle über Ihr Fahrzeug.
Um jede Behinderung unter dem Pedalwerk zu
vermeiden:


- achten Sie darauf, dass der Teppichschoner und
die zugehörigen Befestigungen richtig ausgelegt
sind,

- legen Sie niemals mehrere Teppichschoner
übereinander.

61
ERGONOMIE
und
BORDKOMFORT
3

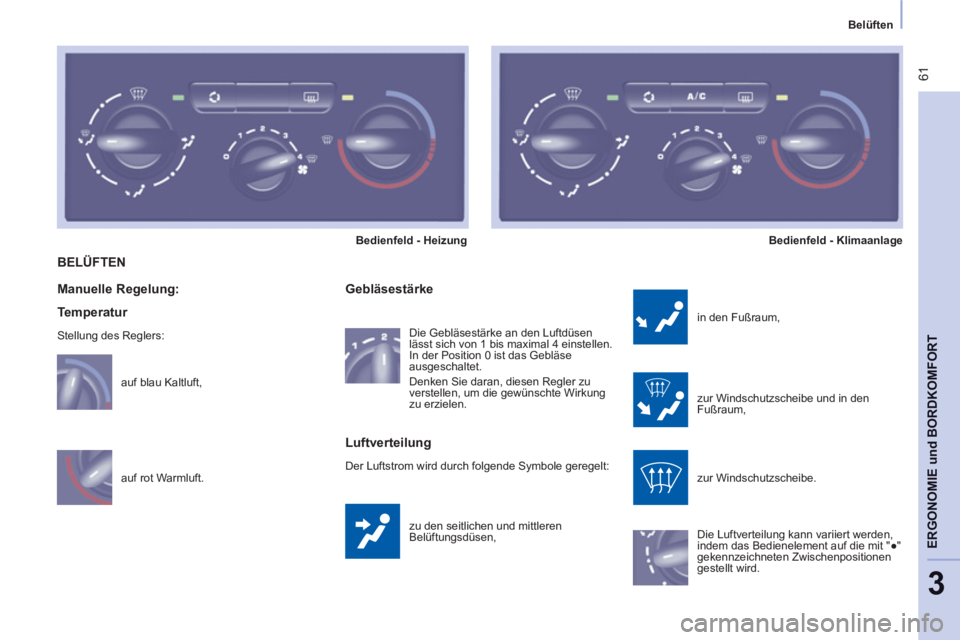

Belüften


BELÜFTEN

zu den seitlichen und mittleren
Belüftungsdüsen,

Gebläsestärke

in den Fußraum,
zur Windschutzscheibe und in den
Fußraum,
zur Windschutzscheibe.
Die Luftverteilung kann variiert werden,
indem das Bedienelement auf die mit "●"
gekennzeichneten Zwischenpositionen
gestellt wird.


Manuelle Regelung:

Luftverteilung

Der Luftstrom wird durch folgende Symbole geregelt:
auf rot Warmluft. auf blau Kaltluft, Die Gebläsestärke an den Luftdüsen
lässt sich von 1 bis maximal 4 einstellen.
In der Position 0 ist das Gebläse
ausgeschaltet.
Denken Sie daran, diesen Regler zu
verstellen, um die gewünschte Wirkung
zu erzielen.

Bedienfeld - Heizung
Bedienfeld - Klimaanlage


Temperatur

Stellung des Reglers:

62

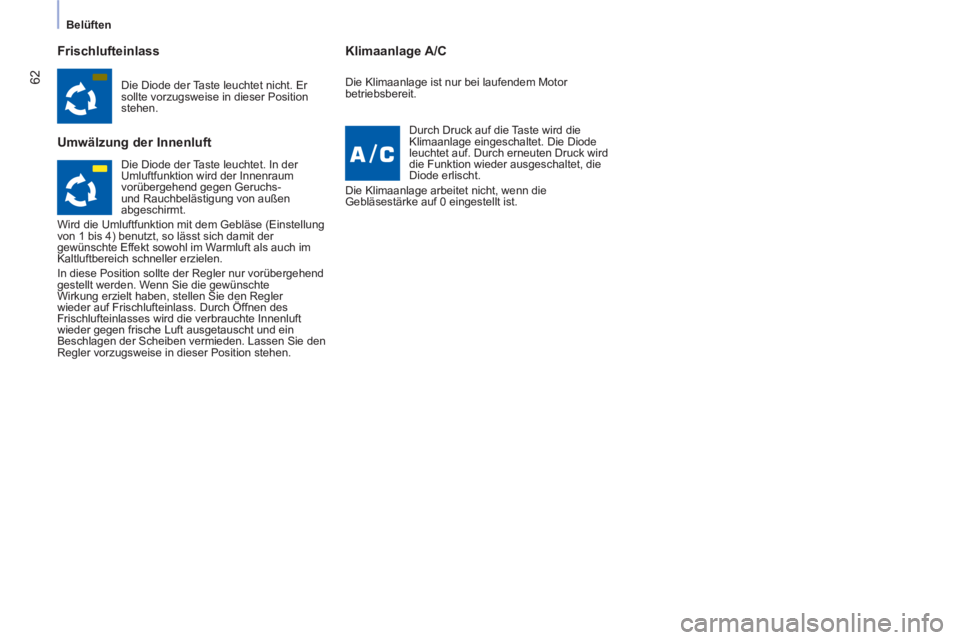

Belüften



Frischlufteinlass

Umwälzung der Innenluft
Klimaanlage A/C

Die Diode der Taste leuchtet nicht. Er
sollte vorzugsweise in dieser Position
stehen.

Durch Druck auf die Taste wird die
Klimaanlage eingeschaltet. Die Diode
leuchtet auf. Durch erneuten Druck wird
die Funktion wieder ausgeschaltet, die
Diode erlischt.
Die Klimaanlage arbeitet nicht, wenn die
Gebläsestärke auf 0 eingestellt ist. Die Klimaanlage ist nur bei laufendem Motor
betriebsbereit.

Die Diode der Taste leuchtet. In der
Umluftfunktion wird der Innenraum
vorübergehend gegen Geruchs-
und Rauchbelästigung von außen
abgeschirmt.
Wird die Umluftfunktion mit dem Gebläse (Einstellung
von 1 bis 4) benutzt, so lässt sich damit der
gewünschte Effekt sowohl im Warmluft als auch im
Kaltluftbereich schneller erzielen.
In diese Position sollte der Regler nur vorübergehend
gestellt werden. Wenn Sie die gewünschte
Wirkung erzielt haben, stellen Sie den Regler
wieder auf Frischlufteinlass. Durch Öffnen des
Frischlufteinlasses wird die verbrauchte Innenluft
wieder gegen frische Luft ausgetauscht und ein
Beschlagen der Scheiben vermieden. Lassen Sie den
Regler vorzugsweise in dieser Position stehen.
