2013 CITROEN BERLINGO MULTISPACE Betriebsanleitungen (in German)

23


Öffnen/Schließen

STARTBEREI
T
2

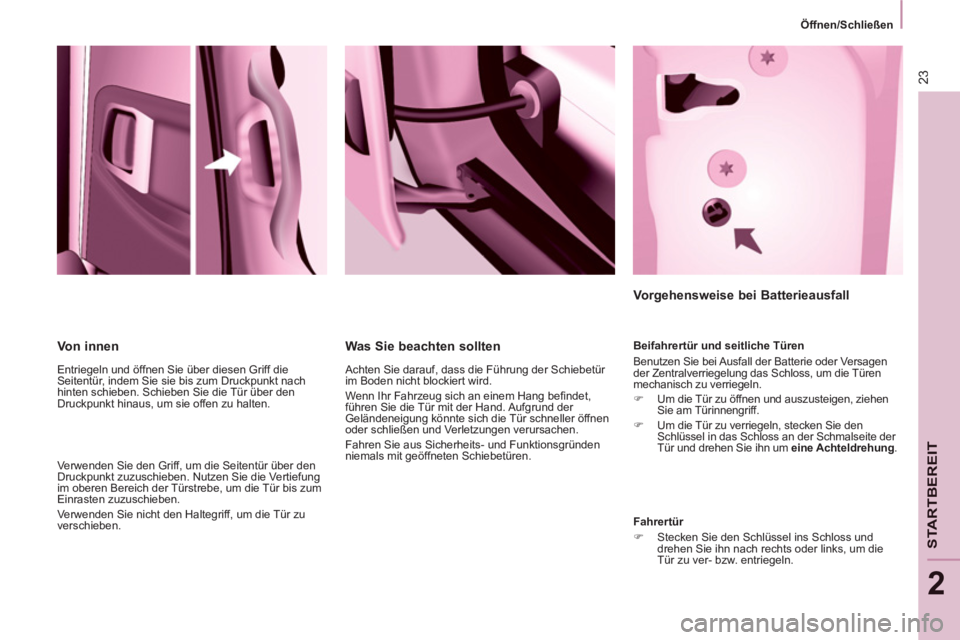

Von innen

Entriegeln und öffnen Sie über diesen Griff die
Seitentür, indem Sie sie bis zum Druckpunkt nach
hinten schieben. Schieben Sie die Tür über den
Druckpunkt hinaus, um sie offen zu halten.

Verwenden Sie den Griff, um die Seitentür über den
Druckpunkt zuzuschieben. Nutzen Sie die Vertiefung
im oberen Bereich der Türstrebe, um die Tür bis zum
Einrasten zuzuschieben.
Verwenden Sie nicht den Haltegriff, um die Tür zu
verschieben.


Was Sie beachten sollten

Achten Sie darauf, dass die Führung der Schiebetür
im Boden nicht blockiert wird.
Wenn Ihr Fahrzeug sich an einem Hang befi ndet,
führen Sie die Tür mit der Hand. Aufgrund der
Geländeneigung könnte sich die Tür schneller öffnen
oder schließen und Verletzungen verursachen.
Fahren Sie aus Sicherheits- und Funktionsgründen
niemals mit geöffneten Schiebetüren.







Vorgehensweise bei Batterieausfall


Beifahrertür und seitliche Türen
Benutzen Sie bei Ausfall der Batterie oder Versagen
der Zentralverriegelung das Schloss, um die Türen
mechanisch zu verriegeln.


)
Um die Tür zu öffnen und auszusteigen, ziehen
Sie am Türinnengriff.

)
Um die Tür zu verriegeln, stecken Sie den
Schlüssel in das Schloss an der Schmalseite der
Tür und drehen Sie ihn um eine Achteldrehung
.


Fahrertür


)
Stecken Sie den Schlüssel ins Schloss und
drehen Sie ihn nach rechts oder links, um die
Tür zu ver- bzw. entriegeln.

24


Öffnen/Schließen

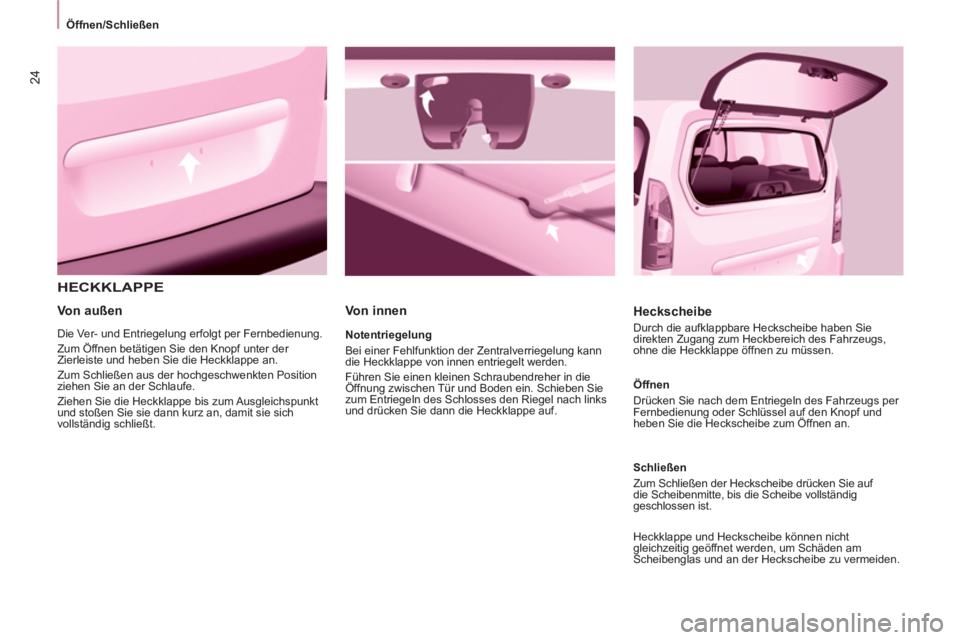

HECKKLAPPE


Von innen

Heckscheibe

Durch die aufklappbare Heckscheibe haben Sie
direkten Zugang zum Heckbereich des Fahrzeugs,
ohne die Heckklappe öffnen zu müssen.
Notentriegelung
Bei einer Fehlfunktion der Zentralverriegelung kann
die Heckklappe von innen entriegelt werden.
Führen Sie einen kleinen Schraubendreher in die
Öffnung zwischen Tür und Boden ein. Schieben Sie
zum Entriegeln des Schlosses den Riegel nach links
und drücken Sie dann die Heckklappe auf.



Von außen

Die Ver- und Entriegelung erfolgt per Fernbedienung.
Zum Öffnen betätigen Sie den Knopf unter der
Zierleiste und heben Sie die Heckklappe an.
Zum Schließen aus der hochgeschwenkten Position
ziehen Sie an der Schlaufe.
Ziehen Sie die Heckklappe bis zum Ausgleichspunkt
und stoßen Sie sie dann kurz an, damit sie sich
vollständig schließt.
Öffnen
Drücken Sie nach dem Entriegeln des Fahrzeugs per
Fernbedienung oder Schlüssel auf den Knopf und
heben Sie die Heckscheibe zum Öffnen an.

Schließen
Zum Schließen der Heckscheibe drücken Sie auf
die Scheibenmitte, bis die Scheibe vollständig
geschlossen ist.

Heckklappe und Heckscheibe können nicht
gleichzeitig geöffnet werden, um Schäden am
Scheibenglas und an der Heckscheibe zu vermeiden.

25


Öffnen/Schließen

STARTBEREI
T
2

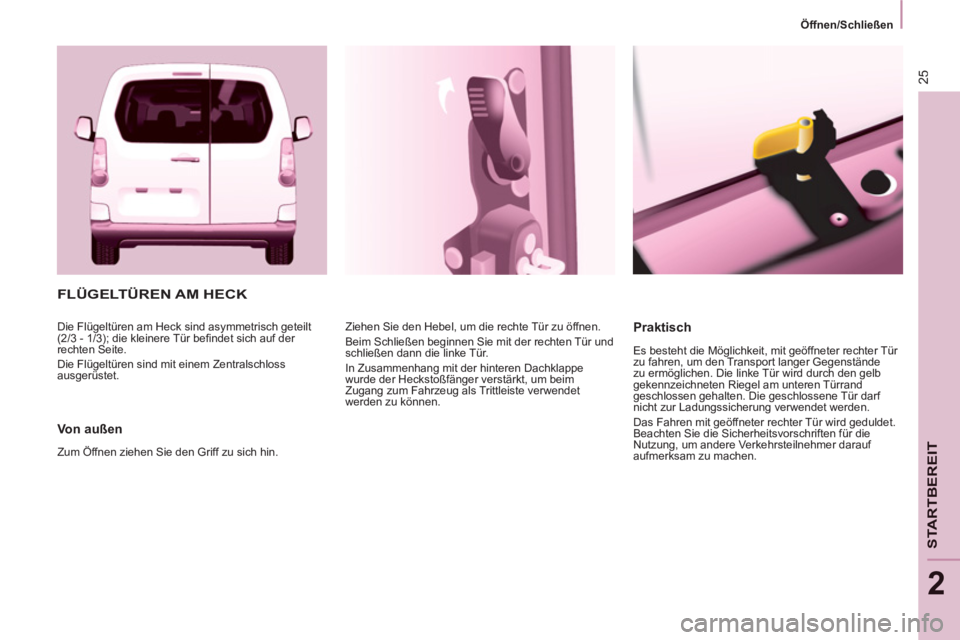

FLÜGELTÜREN AM HECK


Von außen

Zum Öffnen ziehen Sie den Griff zu sich hin. Ziehen Sie den Hebel, um die rechte Tür zu öffnen.
Beim Schließen beginnen Sie mit der rechten Tür und
schließen dann die linke Tür.
In Zusammenhang mit der hinteren Dachklappe
wurde der Heckstoßfänger verstärkt, um beim
Zugang zum Fahrzeug als Trittleiste verwendet
werden zu können.


Praktisch

Es besteht die Möglichkeit, mit geöffneter rechter Tür
zu fahren, um den Transport langer Gegenstände
zu ermöglichen. Die linke Tür wird durch den gelb
gekennzeichneten Riegel am unteren Türrand
geschlossen gehalten. Die geschlossene Tür darf
nicht zur Ladungssicherung verwendet werden.
Das Fahren mit geöffneter rechter Tür wird geduldet.
Beachten Sie die Sicherheitsvorschriften für die
Nutzung, um andere Verkehrsteilnehmer darauf
aufmerksam zu machen. Die Flügeltüren am Heck sind asymmetrisch geteilt
(2/3 - 1/3); die kleinere Tür befi ndet sich auf der
rechten Seite.
Die Flügeltüren sind mit einem Zentralschloss
ausgerüstet.

26


Öffnen/Schließen

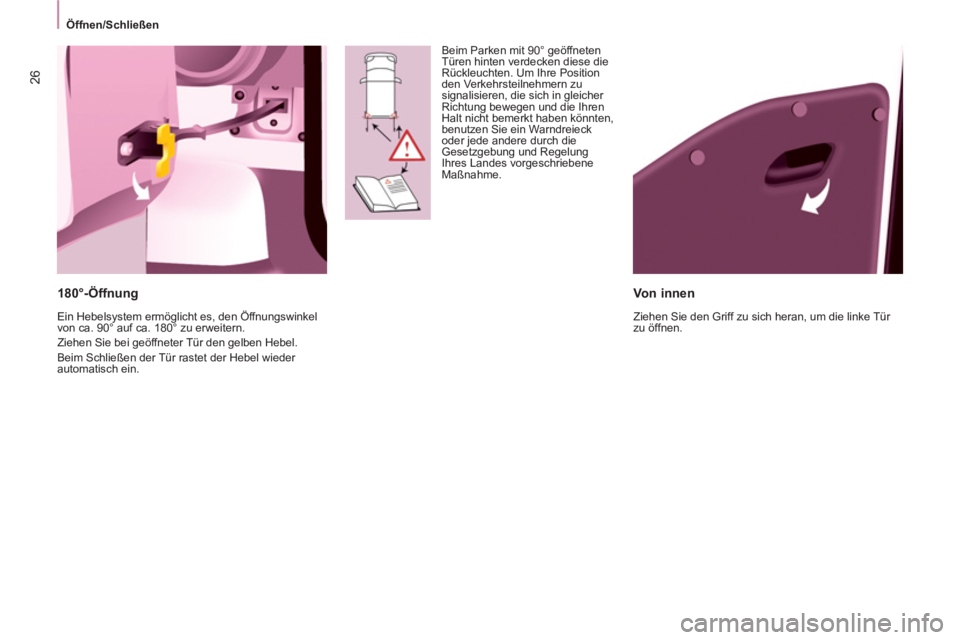

Von innen

Ziehen Sie den Griff zu sich heran, um die linke Tür
zu öffnen.


180°-Öffnung

Ein Hebelsystem ermöglicht es, den Öffnungswinkel
von ca. 90° auf ca. 180° zu erweitern.
Ziehen Sie bei geöffneter Tür den gelben Hebel.
Beim Schließen der Tür rastet der Hebel wieder
automatisch ein. Beim Parken mit 90° geöffneten
Türen hinten verdecken diese die
Rückleuchten. Um Ihre Position
den Verkehrsteilnehmern zu
signalisieren, die sich in gleicher
Richtung bewegen und die Ihren
Halt nicht bemerkt haben könnten,
benutzen Sie ein Warndreieck
oder jede andere durch die
Gesetzgebung und Regelung
Ihres Landes vorgeschriebene
Maßnahme.

27


Öffnen/Schließen

STARTBEREI
T
2

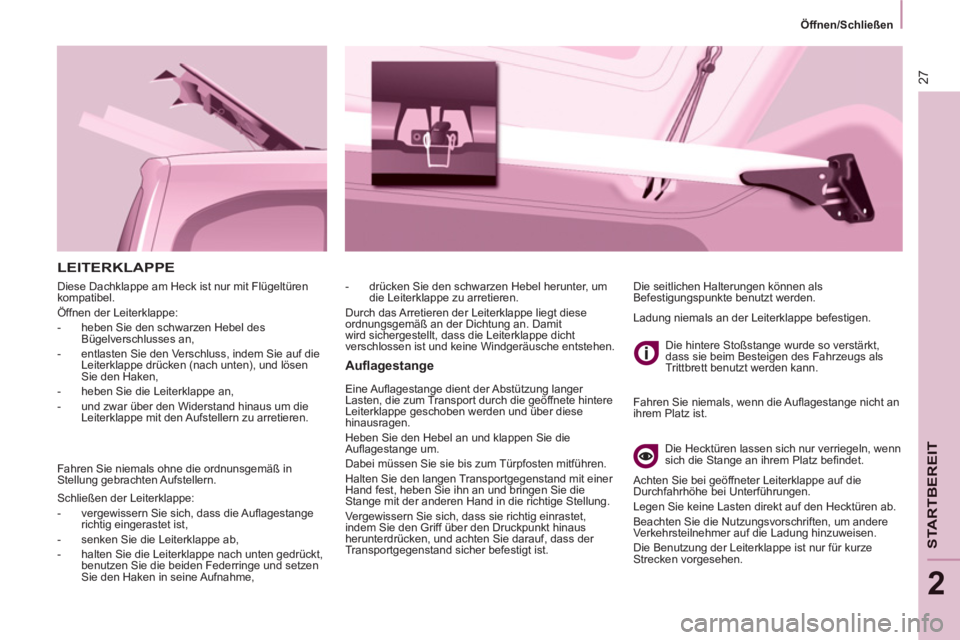

LEITERKLAPPE


Auflagestange

Eine Aufl agestange dient der Abstützung langer
Lasten, die zum Transport durch die geöffnete hintere
Leiterklappe geschoben werden und über diese
hinausragen.
Heben Sie den Hebel an und klappen Sie die
Aufl agestange um.
Dabei müssen Sie sie bis zum Türpfosten mitführen.
Halten Sie den langen Transportgegenstand mit einer
Hand fest, heben Sie ihn an und bringen Sie die
Stange mit der anderen Hand in die richtige Stellung.
Vergewissern Sie sich, dass sie richtig einrastet,
indem Sie den Griff über den Druckpunkt hinaus
herunterdrücken, und achten Sie darauf, dass der
Transportgegenstand sicher befestigt ist.

Die hintere Stoßstange wurde so verstärkt,
dass sie beim Besteigen des Fahrzeugs als
Trittbrett benutzt werden kann.
Die Hecktüren lassen sich nur verriegeln, wenn
sich die Stange an ihrem Platz befi ndet.
Achten Sie bei geöffneter Leiterklappe auf die
Durchfahrhöhe bei Unterführungen.
Legen Sie keine Lasten direkt auf den Hecktüren ab.
Beachten Sie die Nutzungsvorschriften, um andere
Verkehrsteilnehmer auf die Ladung hinzuweisen.
Die Benutzung der Leiterklappe ist nur für kurze
Strecken vorgesehen. Die seitlichen Halterungen können als
Befestigungspunkte benutzt werden. - drücken Sie den schwarzen Hebel herunter, um
die Leiterklappe zu arretieren.
Durch das Arretieren der Leiterklappe liegt diese
ordnungsgemäß an der Dichtung an. Damit
wird sichergestellt, dass die Leiterklappe dicht
verschlossen ist und keine Windgeräusche entstehen.
Diese Dachklappe am Heck ist nur mit Flügeltüren
kompatibel.
Öffnen der Leiterklappe:


- heben Sie den schwarzen Hebel des
Bügelverschlusses an,

- entlasten Sie den Verschluss, indem Sie auf die
Leiterklappe drücken (nach unten), und lösen
Sie den Haken,

- heben Sie die Leiterklappe an,

- und zwar über den Widerstand hinaus um die
Leiterklappe mit den Aufstellern zu arretieren.

Fahren Sie niemals ohne die ordnunsgemäß in
Stellung gebrachten Aufstellern.
Schließen der Leiterklappe:


- vergewissern Sie sich, dass die Aufl agestange
richtig eingerastet ist,

- senken Sie die Leiterklappe ab,

- halten Sie die Leiterklappe nach unten gedrückt,
benutzen Sie die beiden Federringe und setzen
Sie den Haken in seine Aufnahme,

Ladung niemals an der Leiterklappe befestigen.

Fahren Sie niemals, wenn die Aufl agestange nicht an
ihrem Platz ist.

28


Öffnen/Schließen

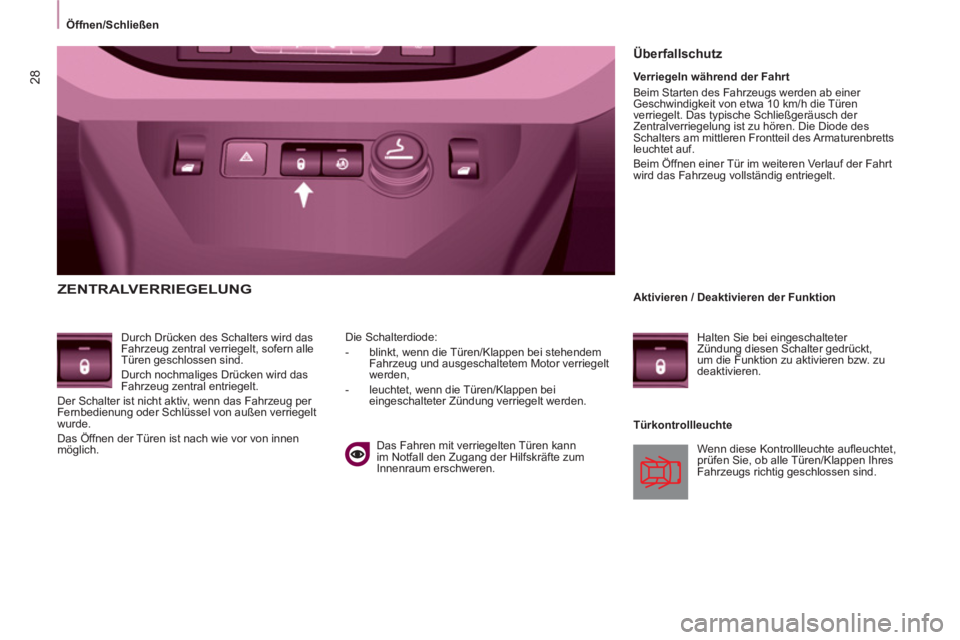

ZENTRALVERRIEGELUNG


Durch Drücken des Schalters wird das
Fahrzeug zentral verriegelt, sofern alle
Türen geschlossen sind.
Durch nochmaliges Drücken wird das
Fahrzeug zentral entriegelt.
Der Schalter ist nicht aktiv, wenn das Fahrzeug per
Fernbedienung oder Schlüssel von außen verriegelt
wurde.
Das Öffnen der Türen ist nach wie vor von innen
möglich.

Türkontrollleuchte
Die Schalterdiode:


- blinkt, wenn die Türen/Klappen bei stehendem
Fahrzeug und ausgeschaltetem Motor verriegelt
werden,

- leuchtet, wenn die Türen/Klappen bei
eingeschalteter Zündung verriegelt werden.


Überfallschutz

Wenn diese Kontrollleuchte aufl euchtet,
prüfen Sie, ob alle Türen/Klappen Ihres
Fahrzeugs richtig geschlossen sind.

Verriegeln während der Fahrt
Beim Starten des Fahrzeugs werden ab einer
Geschwindigkeit von etwa 10 km/h die Türen
verriegelt. Das typische Schließgeräusch der
Zentralverriegelung ist zu hören. Die Diode des
Schalters am mittleren Frontteil des Armaturenbretts
leuchtet auf.
Beim Öffnen einer Tür im weiteren Verlauf der Fahrt
wird das Fahrzeug vollständig entriegelt.

Aktivieren / Deaktivieren der Funktion

Halten Sie bei eingeschalteter
Zündung diesen Schalter gedrückt,
um die Funktion zu aktivieren bzw. zu
deaktivieren.

Das Fahren mit verriegelten Türen kann
im Notfall den Zugang der Hilfskräfte zum
Innenraum erschweren.

STARTBEREI
T
22

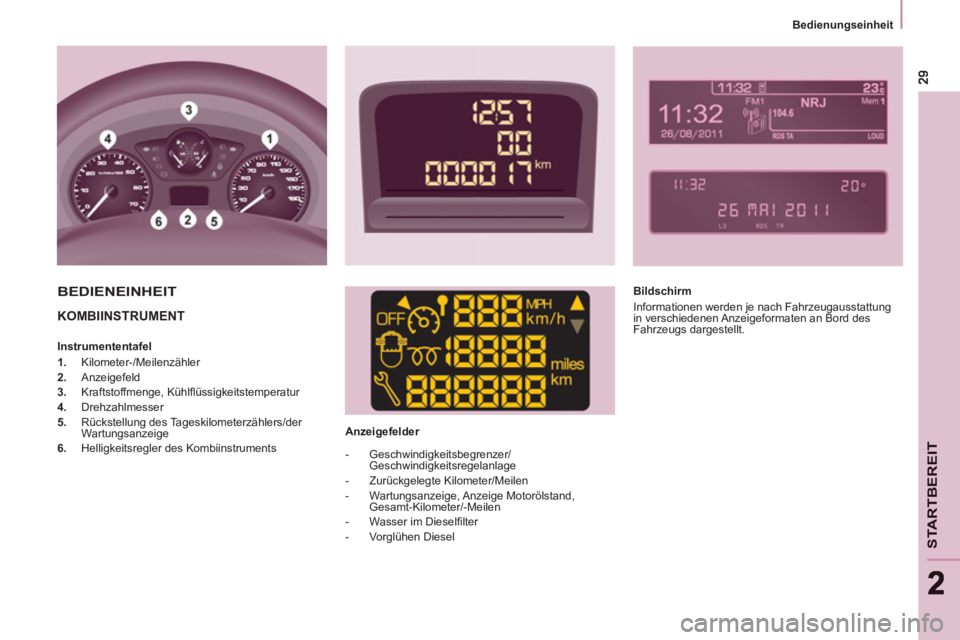

Bedienungseinheit


KOMBIINSTRUMENT



Anzeigefelder
BEDIENEINHEIT

Bildschirm
Informationen werden je nach Fahrzeugausstattung
in verschiedenen Anzeigeformaten an Bord des
Fahrzeugs dargestellt.


Instrumententafel


1.
Kilometer-/Meilenzähler

2.
Anzeigefeld

3.
Kraftstoffmenge, Kühlfl üssigkeitstemperatur

4.
Drehzahlmesser

5.
Rückstellung des Tageskilometerzählers/der
Wartungsanzeige

6.
Helligkeitsregler des Kombiinstruments





- Geschwindigkeitsbegrenzer/
Geschwindigkeitsregelanlage

- Zurückgelegte Kilometer/Meilen

- Wartungsanzeige, Anzeige Motorölstand,
Gesamt-Kilometer/-Meilen

- Wasser im Dieselfi lter

- Vorglühen Diesel

30

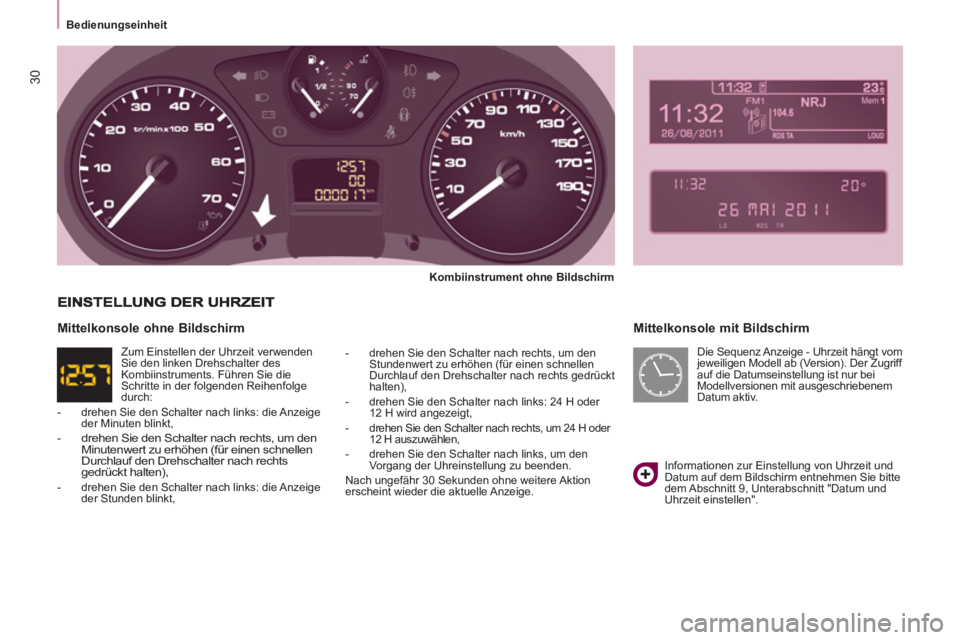

Bedienungseinheit



Mittelkonsole mit Bildschirm


Kombiinstrument ohne Bildschirm


- drehen Sie den Schalter nach rechts, um den
Stundenwert zu erhöhen (für einen schnellen
Durchlauf den Drehschalter nach rechts gedrückt
halten),

- drehen Sie den Schalter nach links: 24 H oder
12 H wird angezeigt,

- drehen Sie den Schalter nach rechts, um 24 H oder
12 H auszuwählen,

- drehen Sie den Schalter nach links, um den
Vorgang der Uhreinstellung zu beenden.
Nach ungefähr 30 Sekunden ohne weitere Aktion
erscheint wieder die aktuelle Anzeige.


Informationen zur Einstellung von Uhrzeit und
Datum auf dem Bildschirm entnehmen Sie bitte
dem Abschnitt 9, Unterabschnitt "Datum und
Uhrzeit einstellen".


Mittelkonsole ohne Bildschirm

Die Sequenz Anzeige - Uhrzeit hängt vom
jeweiligen Modell ab (Version). Der Zugriff
auf die Datumseinstellung ist nur bei
Modellversionen mit ausgeschriebenem
Datum aktiv.
Zum Einstellen der Uhrzeit verwenden
Sie den linken Drehschalter des
Kombiinstruments. Führen Sie die
Schritte in der folgenden Reihenfolge
durch:


- drehen Sie den Schalter nach links: die Anzeige
der Minuten blinkt,

-
drehen Sie den Schalter nach rechts, um den
Minutenwert zu erhöhen (für einen schnellen
Durchlauf den Drehschalter nach rechts
gedrückt halten),

- drehen Sie den Schalter nach links: die Anzeige
der Stunden blinkt,
