Ne jamais remplacer un fusible grillé par des fils
métalliques ou tout autre matériel de récupération.Ne jamais remplacer un fusible par un autre ayant un
ampérage supérieur ; RISQUE D'INCENDIE.Si un fusible général de protection se déclenche
(MEGA-FUSE, MIDI-FUSE, MAXI-FUSE), contacter les
Services Agréés Alfa Roméo.Avant de remplacer un fusible, s'assurer d'avoir extrait
la clé du contact et d'avoir coupé/débranché tous les
consommateurs.
Si un fusible général de protection des systèmes de
sécurité (système airbag, système de freinage), des
systèmes motopropulseur (système moteur, système
boîte de vitesses) ou du système conduite se déclenche, s'adresser
aux Services Agréés Alfa Romeo.
181CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITESITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

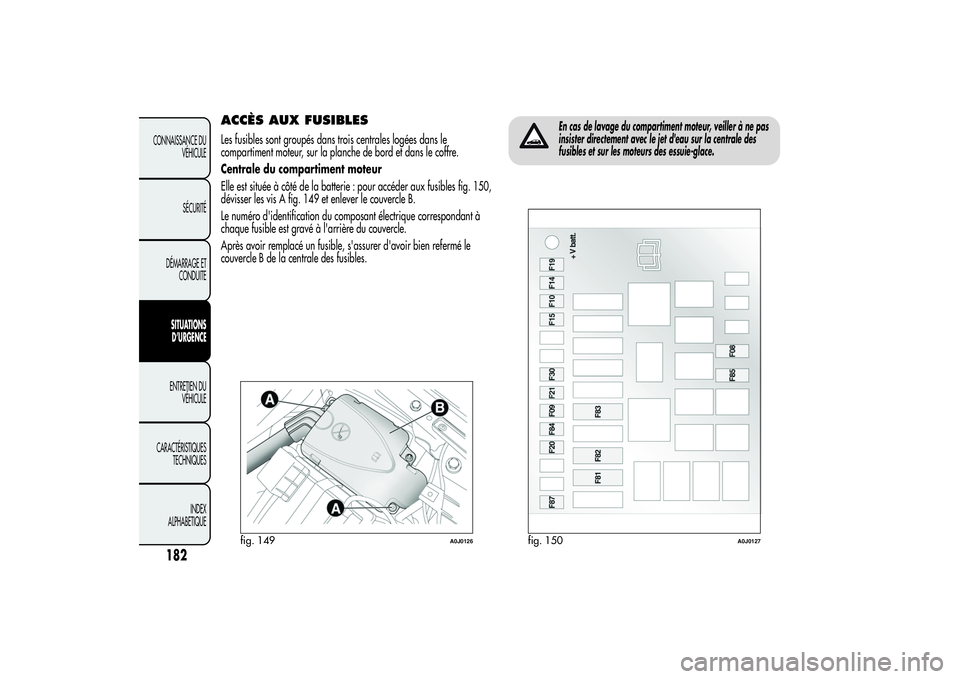

ACCÈS AUX FUSIBLESLes fusibles sont groupés dans trois centrales logées dans le
compartiment moteur, sur la planche de bord et dans le coffre.
Centrale du compartiment moteur
Elle est située à côté de la batterie : pour accéder aux fusibles fig. 150,
dévisser les vis A fig. 149 et enlever le couvercle B.
Le numéro d'identification du composant électrique correspondant à
chaque fusible est gravé à l'arrière du couvercle.
Après avoir remplacé un fusible, s'assurer d'avoir bien refermé le
couvercle B de la centrale des fusibles.
En cas de lavage du compartiment moteur, veiller à ne pas
insister directement avec le jet d'eau sur la centrale des
fusibles et sur les moteurs des essuie-glace.
fig. 149
A0J0126
fig. 150
A0J0127
182
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
SITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

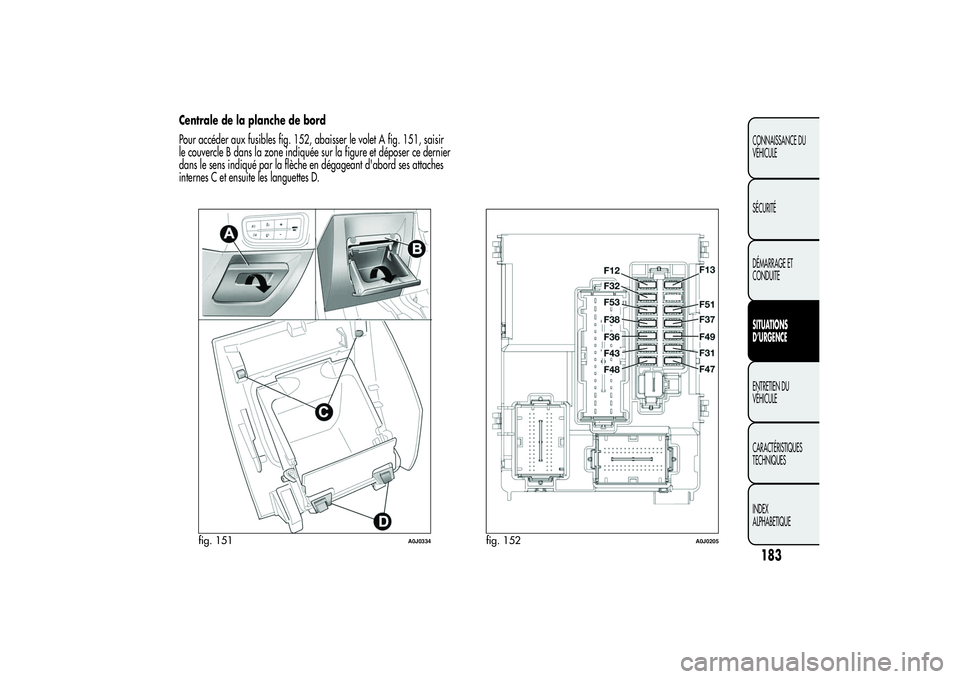

Centrale de la planche de bord
Pour accéder aux fusibles fig. 152, abaisser le volet A fig. 151, saisir
le couvercle B dans la zone indiquée sur la figure et déposer ce dernier
dans le sens indiqué par la flèche en dégageant d'abord ses attaches
internes C et ensuite les languettes D.
fig. 151
A0J0334
fig. 152
A0J0205
183CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITESITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

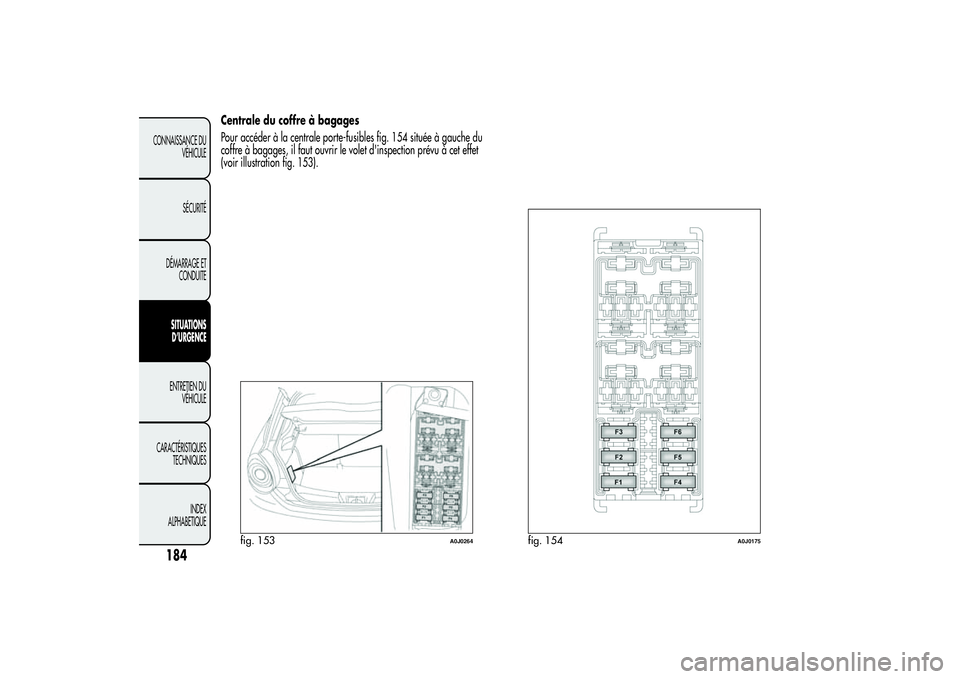

Centrale du coffre à bagages
Pour accéder à la centrale porte-fusibles fig. 154 située à gauche du
coffre à bagages, il faut ouvrir le volet d'inspection prévu à cet effet
(voir illustration fig. 153).
fig. 153
A0J0264
fig. 154
A0J0175
184
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
SITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

CENTRALE DU COMPARTIMENT
MOTEURfig. 150
185CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITESITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
DISPOSITIF PROTÉGÉFUSIBLE AMPÉRAGE
Pare-brise chauffantF08 15
Électrovanne intérieur d'habitacle
F08
(*)
40
Pompe électrique lave-phareF09 20
Avertisseurs sonores double tonalité F10 15
Feux de routeF14 15
Chauffage supplémentaire (PTC 1)/Centrale de contrôle des suspensions « Dynamic Suspension
»F15 30
Compresseur du climatiseurF19 7,5
Lunette dégivrante, système de dégivrage F20 30
Pompe électrique à carburant sur réservoir F21 15
Feux antibrouillardsF30 15
Électrovanne intérieur d'habitacle F83 40
Pare-brise chauffant
F83
(*)
20
Prise de courant sur tunnelF85 15
Dispositif de dégivrage sur rétroviseurs d'aile conducteur/passager, Dispositif de dégivrage sur
pulvérisateurs AV, Bobine relais pare-brise chauffantF87 7,5
(*) Pour les versions/marchés qui le prévoient

CENTRALE DE LA PLANCHE DE BORDfig. 152DISPOSITIF PROTÉGÉFUSIBLE AMPÉRAGE
Feu de croisement droit
F12
(*)
7,5
Système à décharge de gaz sur projecteur (côté D)
F12
(*)
15
Feu de croisement gaucheF13
7,5/5
(*)
Système à décharge de gaz sur projecteur (côté G) F13
15/5
(*)
Système de correction assiette du projecteur F13 7,5
Bobines relais de mise hors circuit de la clé INT/A sur centrale fusibles moteur F31 5
Plafonnier AV, Plafonnier de coffre à bagages, Plafonnier pare-soleils, Plafonnier éclairage de
seuil portes, Plafonnier de boîte à gantsF32
(*)
5
Autoradio, CentraleBlue&Me
™, Centrale de gestion du groupe climatiseur, Centrale sirène
d'alarme, Centrale de contrôle système volumétrique, Prise de diagnostic extérieure EOBD, F36 10
Combiné de bord, Interrupteur enclenchement stop, Système de gestion projecteurs à décharge
de gazF37 5
Moteur électrique de verrouillage sur portes, Moteur électrique actionnement Safe Lock sur
portes, Moteur électrique déverrouillage hayon de coffreF38 15
Pompe électrique lave-glace/lave-lunette AR F43 20
Moteur électrique du lève-glace avec centrale de contrôle (porte conducteur) F47 20
Moteur électrique du lève-glace avec centrale de contrôle (porte passager) F48 20
(*) Pour les versions/marchés qui le prévoient
186
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
SITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
Centrale dedétection de la pression des pneus

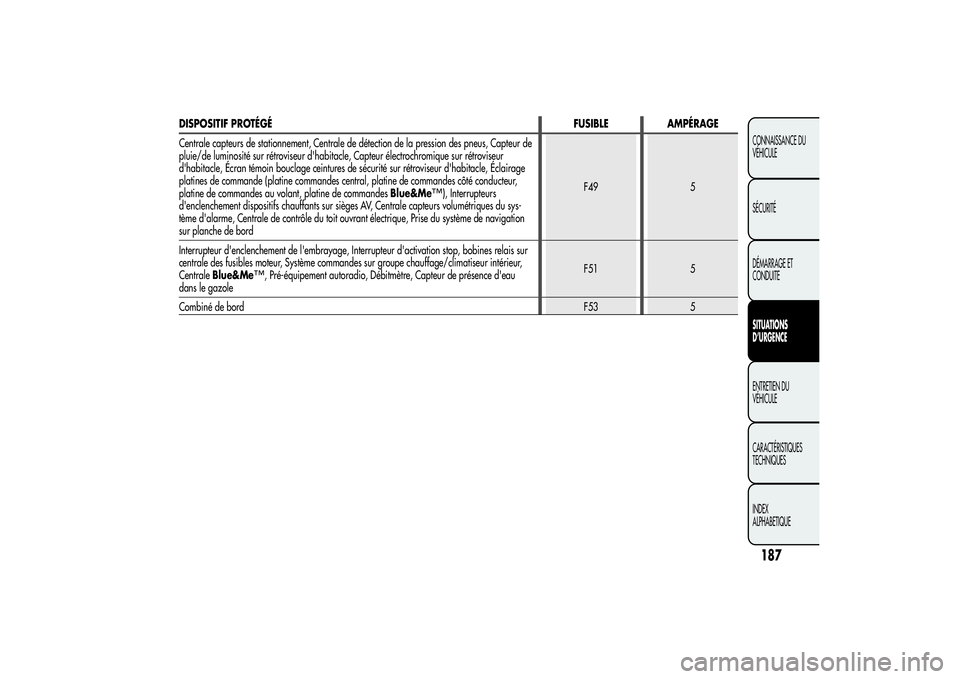

DISPOSITIF PROTÉGÉFUSIBLE AMPÉRAGE
Centrale capteurs de stationnement, Centrale de détection de la pression des pneus, Capteur de
pluie/de luminosité sur rétroviseur d'habitacle, Capteur électrochromique sur rétroviseur
d'habitacle, Écran témoin bouclage ceintures de sécurité sur rétroviseur d'habitacle, Éclairage
platines de commande (platine commandes central, platine de commandes côté conducteur,
platine de commandes au volant, platine de commandesBlue&Me
™), Interrupteurs
d'enclenchement dispositifs chauffants sur sièges AV, Centrale capteurs volumétriques du sys-
tème d'alarme, Centrale de contrôle du toit ouvrant électrique, Prise du système de navigation
sur planche de bordF49 5
Interrupteur d'enclenchement de l'embrayage, Interrupteur d'activation stop, bobines relais sur
centrale des fusibles moteur, Système commandes sur groupe chauffage/climatiseur intérieur,
CentraleBlue&Me
™, Pré-équipement autoradio, Débitmètre, Capteur de présence d'eau
dans le gazoleF51 5
Combiné de bordF53 5
187CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITESITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

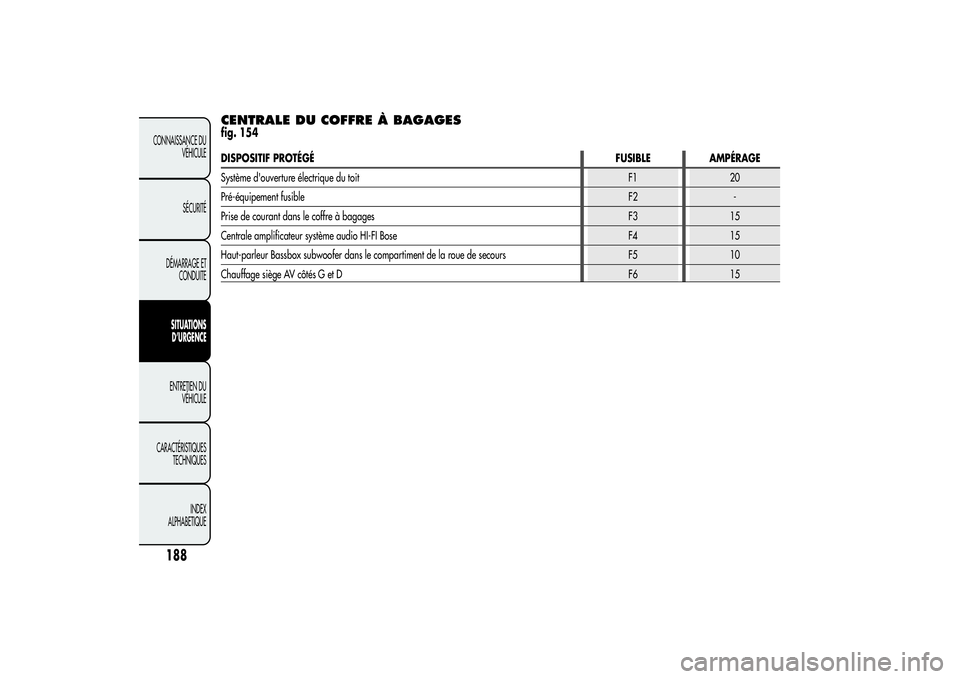

CENTRALE DU COFFRE À BAGAGESfig. 154DISPOSITIF PROTÉGÉFUSIBLE AMPÉRAGE
Système d'ouverture électrique du toit F1 20
Pré-équipement fusibleF2 -
Prise de courant dans le coffre à bagages F3 15
Centrale amplificateur système audio HI-FI Bose F4 15
Haut-parleur Bassbox subwoofer dans le compartiment de la roue de secours F5 10
Chauffage siège AV côtés G et DF6 15
