2013 Alfa Romeo MiTo Notice d'entretien (in French)

REMPLACEMENT D'UNE
AMPOULE EXTÉRIEUREGROUPES OPTIQUES AVANTIls abritent les ampoules des feux de position/éclairage diurne (D.R.L.),
feux de route, de croisement et des clignotants. La disposition des
ampoules est la suivante fig. 131 :AFeux de position/feux de jour et feux de routeBFeux de croisementCClignotants
FEUX DE POSITION/FEUX DE JOUR
(D.R.L.)Pour remplacer l'ampoule, procéder comme suit :
❒retirer le couvercle A fig. 131 ;
❒extraire la douille B fig. 132, extraire l'ampoule et la remplacer ;
❒remonter la douille B et vérifier qu'elle est bien bloquée ;
❒remonter le couvercle A fig. 131.FEUX DE ROUTEPour remplacer l'ampoule, procéder comme suit :
❒retirer le couvercle A fig. 131 ;
❒extraire la douille C fig. 132, extraire l'ampoule et la remplacer ;
❒remonter la douille et vérifier qu'elle est bien bloquée ;
❒remonter le couvercle A fig. 131.
fig. 131
A0J0021
fig. 132
A0J0041
173CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITESITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

FEUX DE CROISEMENTAvec des ampoules à incandescence
Pour remplacer l'ampoule, procéder comme suit :
❒retirer le couvercle B fig. 131 ;
❒retirer le couvercle A fig. 133 de protection de l'ampoule ;
❒extraire l'ampoule et la remplacer ;
❒remonter la douille et vérifier qu'elle est bien bloquée ;
❒remonter le couvercle B fig. 131.Avec des ampoules à décharge de gaz (Bixénon)
(pour les versions/marchés qui le prévoient)
Pour le remplacement de ces ampoules, s'adresser aux
Services Agréés Alfa Romeo.
fig. 133
A0J0040
174
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
SITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

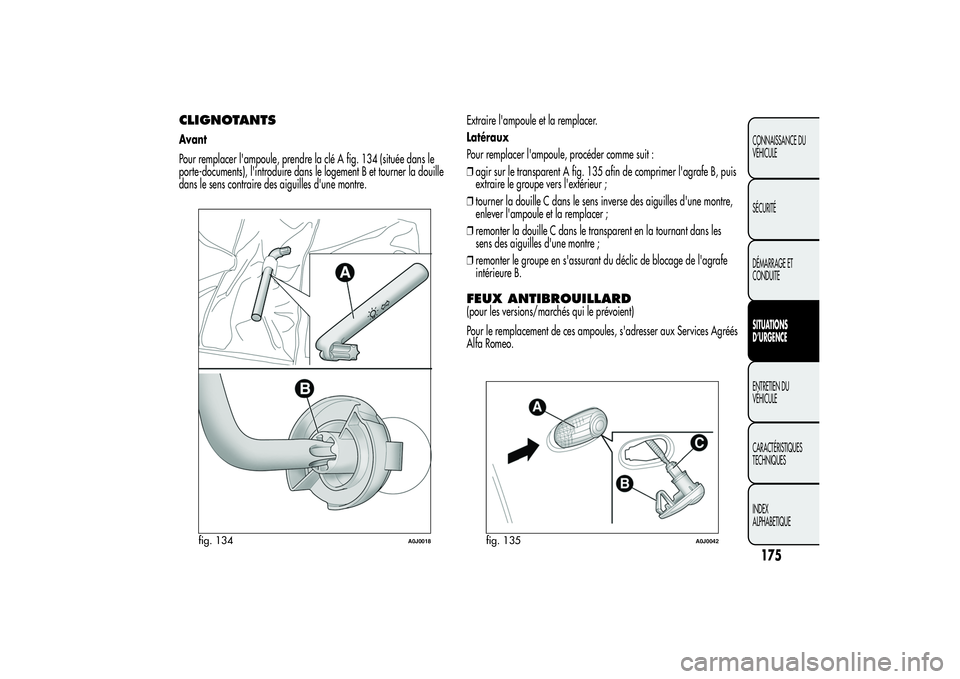

CLIGNOTANTSAvant
Pour remplacer l'ampoule, prendre la clé A fig. 134 (située dans le
porte-documents), l'introduire dans le logement B et tourner la douille
dans le sens contraire des aiguilles d'une montre.Extraire l'ampoule et la remplacer.
Latéraux
Pour remplacer l'ampoule, procéder comme suit :
❒agir sur le transparent A fig. 135 afin de comprimer l'agrafe B, puis
extraire le groupe vers l'extérieur ;
❒tourner la douille C dans le sens inverse des aiguilles d'une montre,
enlever l'ampoule et la remplacer ;
❒remonter la douille C dans le transparent en la tournant dans les
sens des aiguilles d'une montre ;
❒remonter le groupe en s'assurant du déclic de blocage de l'agrafe
intérieure B.
FEUX ANTIBROUILLARD(pour les versions/marchés qui le prévoient)
Pour le remplacement de ces ampoules, s'adresser aux Services Agréés
Alfa Romeo.
fig. 134
A0J0018
fig. 135
A0J0042
175CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITESITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

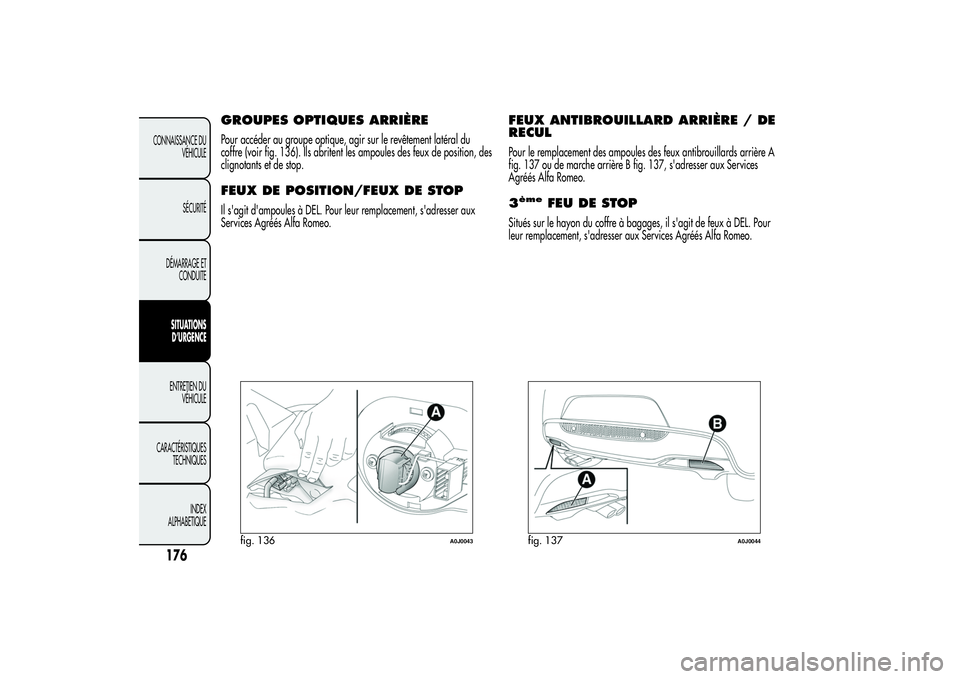

GROUPES OPTIQUES ARRIÈREPour accéder au groupe optique, agir sur le revêtement latéral du
coffre (voir fig. 136). Ils abritent les ampoules des feux de position, des
clignotants et de stop.FEUX DE POSITION/FEUX DE STOPIl s'agit d'ampoules à DEL. Pour leur remplacement, s'adresser aux
Services Agréés Alfa Romeo.
FEUX ANTIBROUILLARD ARRIÈRE / DE
RECULPour le remplacement des ampoules des feux antibrouillards arrière A
fig. 137 ou de marche arrière B fig. 137, s'adresser aux Services
Agréés Alfa Romeo.3ème
FEU DE STOP
Situés sur le hayon du coffre à bagages, il s'agit de feux à DEL. Pour
leur remplacement, s'adresser aux Services Agréés Alfa Romeo.
fig. 136
A0J0043
fig. 137
A0J0044
176
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
SITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

FEUX DE PLAQUEPour le remplacement des ampoules, procéder comme suit :
❒extraire les groupes de feu de plaque A fig. 138 ;
❒tourner la douille B fig. 139 dans le sens des aiguilles d'une montre,
enlever l'ampoule C et la remplacer.
REMPLACEMENT D'UNE
AMPOULE INTÉRIEUREPLAFONNIER AVANTPour remplacer l'ampoule, procéder comme suit :
❒enlever le plafonnier A fig. 140 en agissant sur les points indiqués
par les flèches ;
❒ouvrir le volet B fig. 141, remplacer les ampoules C en les séparant
des contacts latéraux. Vérifier que les nouvelles ampoules sont bien
bloquées entre les contacts ;
❒refermer le volet B fig. 141 et fixer le plafonnier A fig. 140 dans son
logement en s'assurant de son blocage.
fig. 138
A0J0046
fig. 139
A0J0045
fig. 140
A0J0120
177CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITESITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

PLAFONNIER DE COFFRE À BAGAGESPour remplacer l'ampoule, procéder comme suit :
❒ouvrir le coffre à bagages et extraire le plafonnier A fig. 142 en
agissant sur le point indiqué par la flèche ;❒ouvrir la protection B fig. 143 et remplacer l'ampoule ;
❒refermer la protection B sur le transparent ;
❒remonter le plafonnier A fig. 142 en l'engageant dans sa position
correcte d'abord d'un côté et ensuite en poussant sur l'autre côté
jusqu'à entendre le déclic de blocage.
fig. 141
A0J0121
fig. 142
A0J0119
fig. 143
A0J0118
178
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
SITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

PLAFONNIER DE LA BOÎTE À GANTSPour remplacer l'ampoule, procéder comme suit :
❒ouvrir la boîte à gants et extraire le plafonnier A fig. 144 ;
❒remplacer l'ampoule B en la dégageant des contacts latéraux et en
s'assurant que la nouvelle ampoule est correctement bloquée entre
ces mêmes contacts.PLAFONNIER ÉCLAIRAGE DE
COURTOISIE(pour les versions/marchés qui le prévoient)
Pour remplacer l'ampoule, procéder comme suit :
❒baisser le pare-soleil et extraire le plafonnier A fig. 145 en faisant
levier sur le point indiqué par la flèche ;
❒ôter la protection B en la dégageant des ailettes C, remplacer
l'ampoule D fig. 146 en la tirant vers l'extérieur et en la dégageant
des contacts latéraux ;❒monter la nouvelle ampoule en vérifiant qu'elle est bien positionnée
et qu'elle est bloquée entre les contacts ;
fig. 144
A0J0122
fig. 145
A0J0123
fig. 146
A0J0124
179CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITESITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

❒remonter la protection B fig. 145 en l'insérant correctement entre les
ailettes C ;
❒remonter le plafonnier en l'insérant d'abord du côté E fig. 146, puis
appuyer sur l'autre côté jusqu'au déclic de blocage de la languette
F.PLAFONNIER ÉCLAIRAGE DE SEUILPour remplacer l'ampoule, procéder comme suit :
❒ouvrir la porte et extraire le plafonnier en poussant avec un
tournevis sur l'agrafe A fig. 147 ;
❒appuyer sur le côté de la protection B fig. 147 au niveau des deux
axes de fixation et remplacer l'ampoule C ;
❒remonter la protection en emboîtant les deux axes de fixation ;
❒remonter le plafonnier en l'engageant d'abord du côté D, puis en
appuyant sur l'autre jusqu'au déclic de blocage de l'agrafe.
REMPLACEMENT DES FUSIBLESGÉNÉRALITÉSLes fusibles protègent le circuit électrique et interviennent en cas
d'avarie ou d'intervention impropre sur le circuit proprement dit.
Quand un dispositif ne fonctionne pas, il faut vérifier le bon
fonctionnement du fusible de protection correspondant : l'élément
conducteur A fig. 148 ne doit pas être interrompu.
Dans le cas contraire, il faut remplacer le fusible grillé par un autre du
même ampérage (même couleur).
B = fusible intact.
C = fusible avec élément conducteur interrompu.
Si le fusible devait encore griller, s'adresser aux
Services Agréés Alfa Roméo.
fig. 147
A0J0125
fig. 148
A0J0048
