2013 Alfa Romeo MiTo Brugs- og vedligeholdelsesvejledning (in Danish)

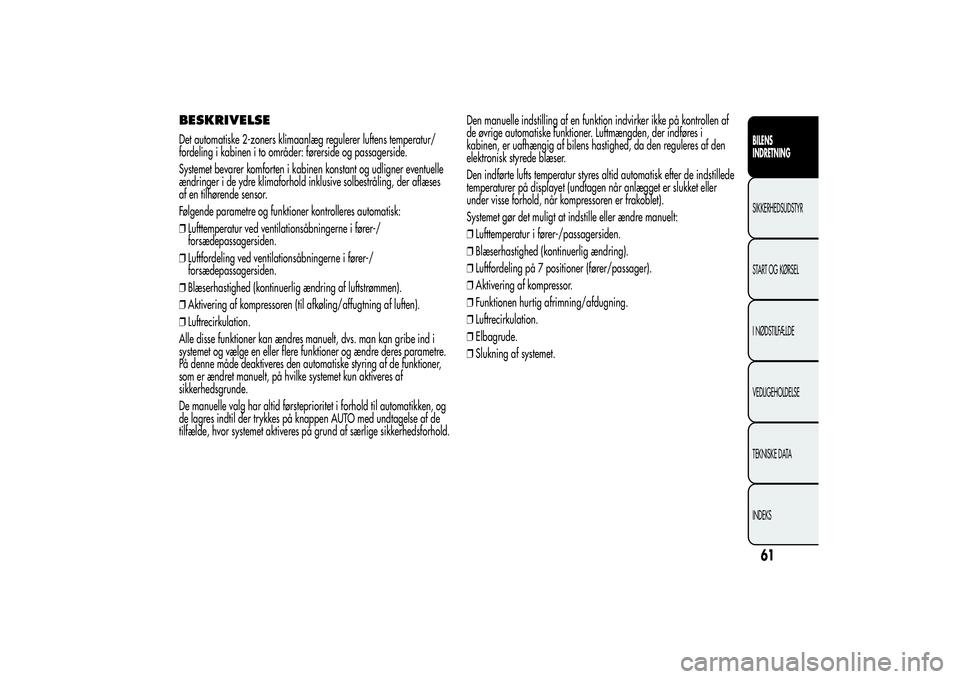

BESKRIVELSEDet automatiske 2-zoners klimaanlæg regulerer luftens temperatur/
fordeling i kabinen i to områder: førerside og passagerside.
Systemet bevarer komforten i kabinen konstant og udligner eventuelle
ændringer i de ydre klimaforhold inklusive solbestråling, der aflæses
af en tilhørende sensor.
Følgende parametre og funktioner kontrolleres automatisk:
❒Lufttemperatur ved ventilationsåbningerne i fører-/
forsædepassagersiden.
❒Luftfordeling ved ventilationsåbningerne i fører-/
forsædepassagersiden.
❒Blæserhastighed (kontinuerlig ændring af luftstrømmen).
❒Aktivering af kompressoren (til afkøling/affugtning af luften).
❒Luftrecirkulation.
Alle disse funktioner kan ændres manuelt, dvs. man kan gribe ind i
systemet og vælge en eller flere funktioner og ændre deres parametre.
På denne måde deaktiveres den automatiske styring af de funktioner,
som er ændret manuelt, på hvilke systemet kun aktiveres af
sikkerhedsgrunde.
De manuelle valg har altid førsteprioritet i forhold til automatikken, og
de lagres indtil der trykkes på knappen AUTO med undtagelse af de
tilfælde, hvor systemet aktiveres på grund af særlige sikkerhedsforhold.Den manuelle indstilling af en funktion indvirker ikke på kontrollen af
de øvrige automatiske funktioner. Luftmængden, der indføres i
kabinen, er uafhængig af bilens hastighed, da den reguleres af den
elektronisk styrede blæser.
Den indførte lufts temperatur styres altid automatisk efter de indstillede
temperaturer på displayet (undtagen når anlægget er slukket eller
under visse forhold, når kompressoren er frakoblet).
Systemet gør det muligt at indstille eller ændre manuelt:
❒Lufttemperatur i fører-/passagersiden.
❒Blæserhastighed (kontinuerlig ændring).
❒Luftfordeling på 7 positioner (fører/passager).
❒Aktivering af kompressor.
❒Funktionen hurtig afrimning/afdugning.
❒Luftrecirkulation.
❒Elbagrude.
❒Slukning af systemet.
61BILENS
INDRETNINGSIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

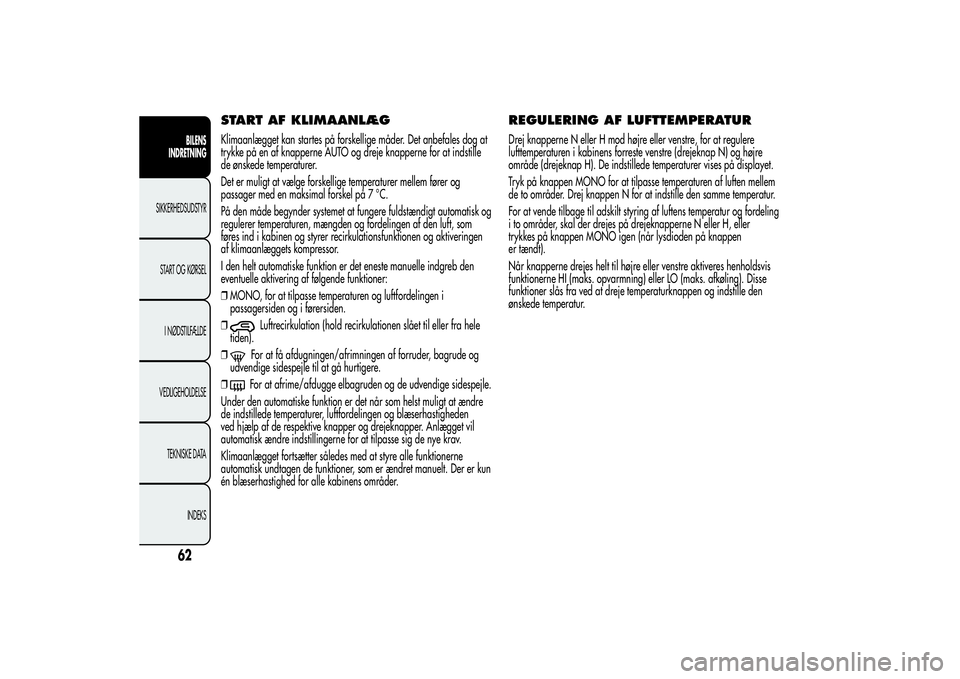

START AF KLIMAANLÆGKlimaanlægget kan startes på forskellige måder. Det anbefales dog at
trykke på en af knapperne AUTO og dreje knapperne for at indstille
de ønskede temperaturer.
Det er muligt at vælge forskellige temperaturer mellem fører og
passager med en maksimal forskel på 7 °C.
På den måde begynder systemet at fungere fuldstændigt automatisk og
regulerer temperaturen, mængden og fordelingen af den luft, som
føres ind i kabinen og styrer recirkulationsfunktionen og aktiveringen
af klimaanlæggets kompressor.
I den helt automatiske funktion er det eneste manuelle indgreb den
eventuelle aktivering af følgende funktioner:
❒MONO, for at tilpasse temperaturen og luftfordelingen i
passagersiden og i førersiden.
❒
Luftrecirkulation (hold recirkulationen slået til eller fra hele
tiden).
❒For at få afdugningen/afrimningen af forruder, bagrude og
udvendige sidespejle til at gå hurtigere.
❒For at afrime/afdugge elbagruden og de udvendige sidespejle.
Under den automatiske funktion er det når som helst muligt at ændre
de indstillede temperaturer, luftfordelingen og blæserhastigheden
ved hjælp af de respektive knapper og drejeknapper. Anlægget vil
automatisk ændre indstillingerne for at tilpasse sig de nye krav.
Klimaanlægget fortsætter således med at styre alle funktionerne
automatisk undtagen de funktioner, som er ændret manuelt. Der er kun
én blæserhastighed for alle kabinens områder.
REGULERING AF LUFTTEMPERATURDrej knapperne N eller H mod højre eller venstre, for at regulere
lufttemperaturen i kabinens forreste venstre (drejeknap N) og højre
område (drejeknap H). De indstillede temperaturer vises på displayet.
Tryk på knappen MONO for at tilpasse temperaturen af luften mellem
de to områder. Drej knappen N for at indstille den samme temperatur.
For at vende tilbage til adskilt styring af luftens temperatur og fordeling
i to områder, skal der drejes på drejeknapperne N eller H, eller
trykkes på knappen MONO igen (når lysdioden på knappen
er tændt).
Når knapperne drejes helt til højre eller venstre aktiveres henholdsvis
funktionerne HI (maks. opvarmning) eller LO (maks. afkøling). Disse
funktioner slås fra ved at dreje temperaturknappen og indstille den
ønskede temperatur.
62BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

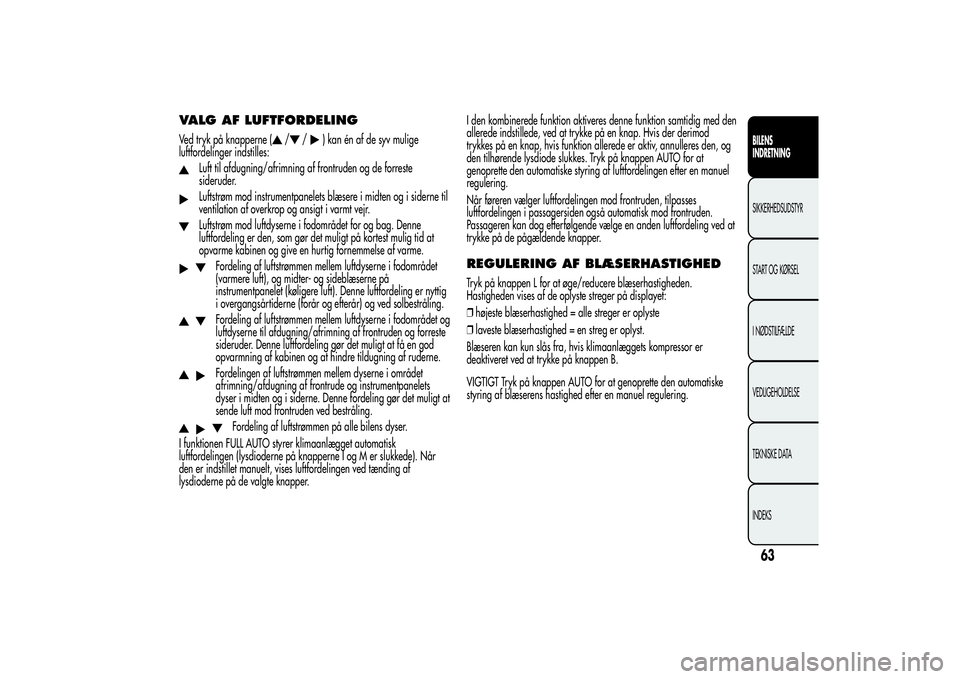

VALG AF LUFTFORDELINGVed tryk på knapperne (
/
/
) kan én af de syv mulige
luftfordelinger indstilles:
Luft til afdugning/afrimning af frontruden og de forreste
sideruder.Luftstrøm mod instrumentpanelets blæsere i midten og i siderne til
ventilation af overkrop og ansigt i varmt vejr.Luftstrøm mod luftdyserne i fodområdet for og bag. Denne
luftfordeling er den, som gør det muligt på kortest mulig tid at
opvarme kabinen og give en hurtig fornemmelse af varme.
Fordeling af luftstrømmen mellem luftdyserne i fodområdet
(varmere luft), og midter- og sideblæserne på
instrumentpanelet (køligere luft). Denne luftfordeling er nyttig
i overgangsårtiderne (forår og efterår) og ved solbestråling.Fordeling af luftstrømmen mellem luftdyserne i fodområdet og
luftdyserne til afdugning/afrimning af frontruden og forreste
sideruder. Denne luftfordeling gør det muligt at få en god
opvarmning af kabinen og at hindre tildugning af ruderne.Fordelingen af luftstrømmen mellem dyserne i området
afrimning/afdugning af frontrude og instrumentpanelets
dyser i midten og i siderne. Denne fordeling gør det muligt at
sende luft mod frontruden ved bestråling.
Fordeling af luftstrømmen på alle bilens dyser.
I funktionen FULL AUTO styrer klimaanlægget automatisk
luftfordelingen (lysdioderne på knapperne I og M er slukkede). Når
den er indstillet manuelt, vises luftfordelingen ved tænding af
lysdioderne på de valgte knapper.I den kombinerede funktion aktiveres denne funktion samtidig med den
allerede indstillede, ved at trykke på en knap. Hvis der derimod
trykkes på en knap, hvis funktion allerede er aktiv, annulleres den, og
den tilhørende lysdiode slukkes. Tryk på knappen AUTO for at
genoprette den automatiske styring af luftfordelingen efter en manuel
regulering.
Når føreren vælger luftfordelingen mod frontruden, tilpasses
luftfordelingen i passagersiden også automatisk mod frontruden.
Passageren kan dog efterfølgende vælge en anden luftfordeling ved at
trykke på de pågældende knapper.
REGULERING AF BLÆSERHASTIGHEDTryk på knappen L for at øge/reducere blæserhastigheden.
Hastigheden vises af de oplyste streger på displayet:
❒højeste blæserhastighed = alle streger er oplyste
❒laveste blæserhastighed = en streg er oplyst.
Blæseren kan kun slås fra, hvis klimaanlæggets kompressor er
deaktiveret ved at trykke på knappen B.
VIGTIGT Tryk på knappen AUTO for at genoprette den automatiske
styring af blæserens hastighed efter en manuel regulering.
63BILENS
INDRETNINGSIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

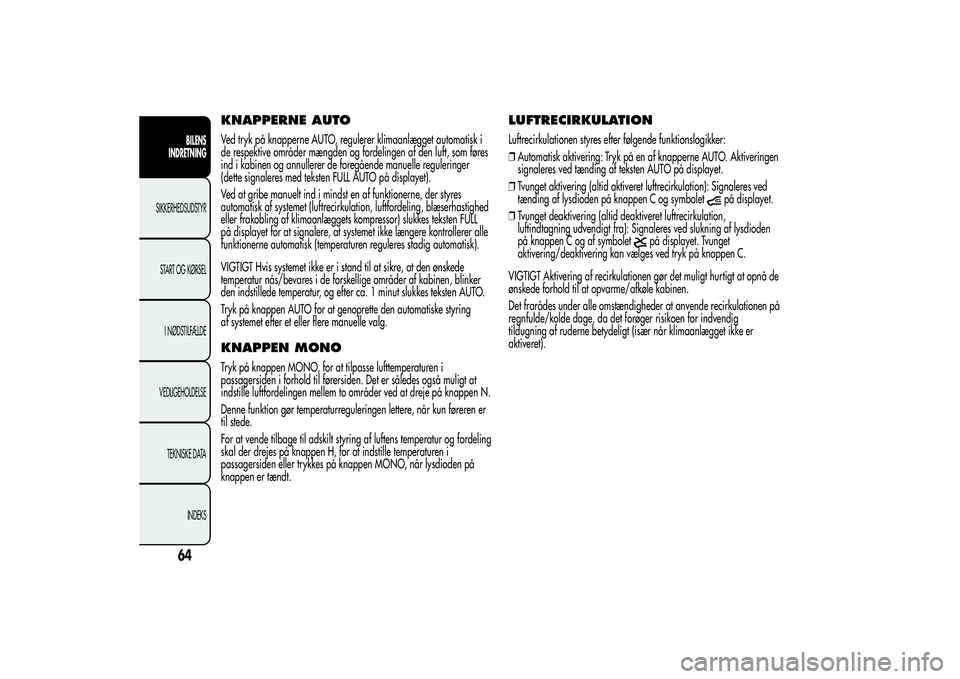

KNAPPERNE AUTOVed tryk på knapperne AUTO, regulerer klimaanlægget automatisk i
de respektive områder mængden og fordelingen af den luft, som føres
ind i kabinen og annullerer de foregående manuelle reguleringer
(dette signaleres med teksten FULL AUTO på displayet).
Ved at gribe manuelt ind i mindst en af funktionerne, der styres
automatisk af systemet (luftrecirkulation, luftfordeling, blæserhastighed
eller frakobling af klimaanlæggets kompressor) slukkes teksten FULL
på displayet for at signalere, at systemet ikke længere kontrollerer alle
funktionerne automatisk (temperaturen reguleres stadig automatisk).
VIGTIGT Hvis systemet ikke er i stand til at sikre, at den ønskede
temperatur nås/bevares i de forskellige områder af kabinen, blinker
den indstillede temperatur, og efter ca. 1 minut slukkes teksten AUTO.
Tryk på knappen AUTO for at genoprette den automatiske styring
af systemet efter et eller flere manuelle valg.KNAPPEN MONOTryk på knappen MONO, for at tilpasse lufttemperaturen i
passagersiden i forhold til førersiden. Det er således også muligt at
indstille luftfordelingen mellem to områder ved at dreje på knappen N.
Denne funktion gør temperaturreguleringen lettere, når kun føreren er
til stede.
For at vende tilbage til adskilt styring af luftens temperatur og fordeling
skal der drejes på knappen H, for at indstille temperaturen i
passagersiden eller trykkes på knappen MONO, når lysdioden på
knappen er tændt.
LUFTRECIRKULATIONLuftrecirkulationen styres efter følgende funktionslogikker:
❒Automatisk aktivering: Tryk på en af knapperne AUTO. Aktiveringen
signaleres ved tænding af teksten AUTO på displayet.
❒Tvunget aktivering (altid aktiveret luftrecirkulation): Signaleres ved
tænding af lysdioden på knappen C og symbolet
på displayet.
❒Tvunget deaktivering (altid deaktiveret luftrecirkulation,
luftindtagning udvendigt fra): Signaleres ved slukning af lysdioden
på knappen C og af symbolet
på displayet. Tvunget
aktivering/deaktivering kan vælges ved tryk på knappen C.
VIGTIGT Aktivering af recirkulationen gør det muligt hurtigt at opnå de
ønskede forhold til at opvarme/afkøle kabinen.
Det frarådes under alle omstændigheder at anvende recirkulationen på
regnfulde/kolde dage, da det forøger risikoen for indvendig
tildugning af ruderne betydeligt (især når klimaanlægget ikke er
aktiveret).
64BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

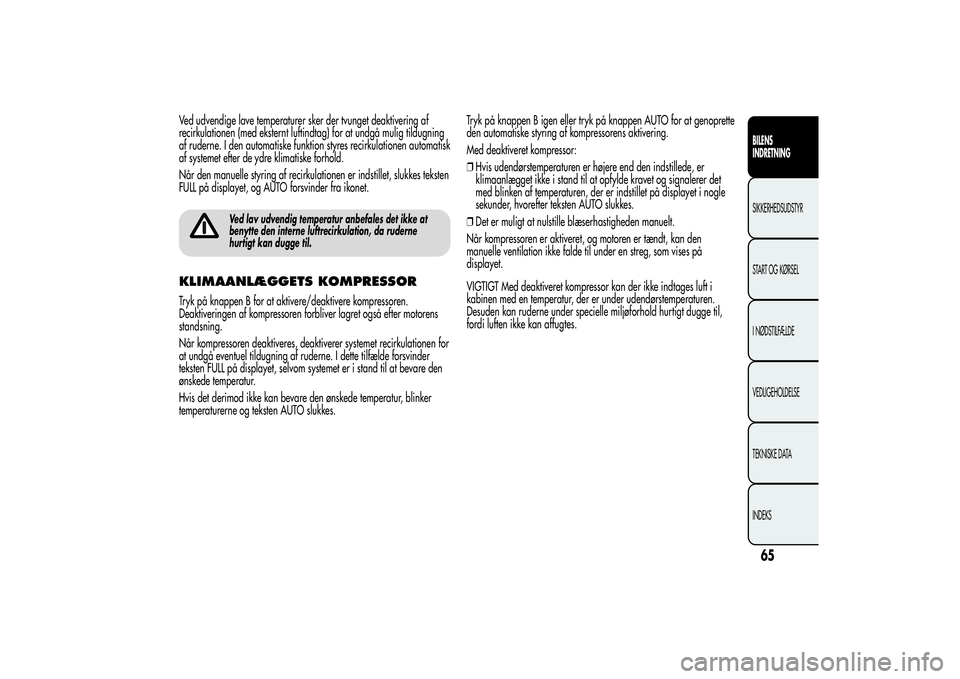

Ved udvendige lave temperaturer sker der tvunget deaktivering af
recirkulationen (med eksternt luftindtag) for at undgå mulig tildugning
af ruderne. I den automatiske funktion styres recirkulationen automatisk
af systemet efter de ydre klimatiske forhold.
Når den manuelle styring af recirkulationen er indstillet, slukkes teksten
FULL på displayet, og AUTO forsvinder fra ikonet.
Ved lav udvendig temperatur anbefales det ikke at
benytte den interne luftrecirkulation, da ruderne
hurtigt kan dugge til.
KLIMAANLÆGGETS KOMPRESSORTryk på knappen B for at aktivere/deaktivere kompressoren.
Deaktiveringen af kompressoren forbliver lagret også efter motorens
standsning.
Når kompressoren deaktiveres, deaktiverer systemet recirkulationen for
at undgå eventuel tildugning af ruderne. I dette tilfælde forsvinder
teksten FULL på displayet, selvom systemet er i stand til at bevare den
ønskede temperatur.
Hvis det derimod ikke kan bevare den ønskede temperatur, blinker
temperaturerne og teksten AUTO slukkes.Tryk på knappen B igen eller tryk på knappen AUTO for at genoprette
den automatiske styring af kompressorens aktivering.
Med deaktiveret kompressor:
❒Hvis udendørstemperaturen er højere end den indstillede, er
klimaanlægget ikke i stand til at opfylde kravet og signalerer det
med blinken af temperaturen, der er indstillet på displayet i nogle
sekunder, hvorefter teksten AUTO slukkes.
❒Det er muligt at nulstille blæserhastigheden manuelt.
Når kompressoren er aktiveret, og motoren er tændt, kan den
manuelle ventilation ikke falde til under en streg, som vises på
displayet.
VIGTIGT Med deaktiveret kompressor kan der ikke indtages luft i
kabinen med en temperatur, der er under udendørstemperaturen.
Desuden kan ruderne under specielle miljøforhold hurtigt dugge til,
fordi luften ikke kan affugtes.
65BILENS
INDRETNINGSIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

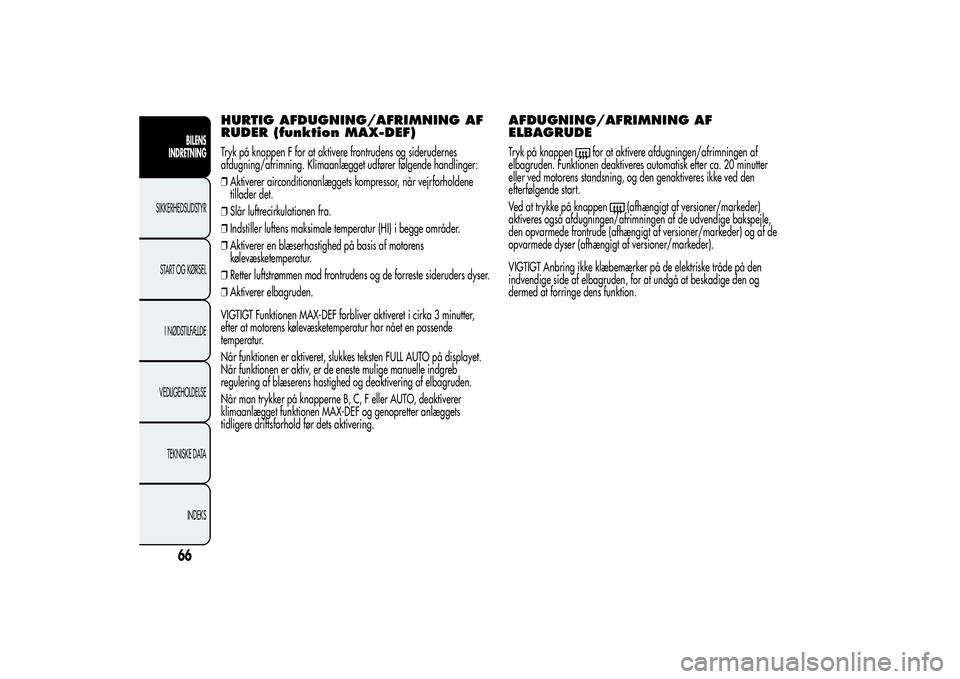

HURTIG AFDUGNING/AFRIMNING AF
RUDER (funktion MAX-DEF)Tryk på knappen F for at aktivere frontrudens og siderudernes
afdugning/afrimning. Klimaanlægget udfører følgende handlinger:
❒Aktiverer airconditionanlæggets kompressor, når vejrforholdene
tillader det.
❒Slår luftrecirkulationen fra.
❒Indstiller luftens maksimale temperatur (HI) i begge områder.
❒Aktiverer en blæserhastighed på basis af motorens
kølevæsketemperatur.
❒Retter luftstrømmen mod frontrudens og de forreste sideruders dyser.
❒Aktiverer elbagruden.
VIGTIGT Funktionen MAX-DEF forbliver aktiveret i cirka 3 minutter,
efter at motorens kølevæsketemperatur har nået en passende
temperatur.
Når funktionen er aktiveret, slukkes teksten FULL AUTO på displayet.
Når funktionen er aktiv, er de eneste mulige manuelle indgreb
regulering af blæserens hastighed og deaktivering af elbagruden.
Når man trykker på knapperne B, C, F eller AUTO, deaktiverer
klimaanlægget funktionen MAX-DEF og genopretter anlæggets
tidligere driftsforhold før dets aktivering.
AFDUGNING/AFRIMNING AF
ELBAGRUDETryk på knappen
for at aktivere afdugningen/afrimningen af
elbagruden. Funktionen deaktiveres automatisk efter ca. 20 minutter
eller ved motorens standsning, og den genaktiveres ikke ved den
efterfølgende start.
Ved at trykke på knappen
(afhængigt af versioner/markeder)
aktiveres også afdugningen/afrimningen af de udvendige bakspejle,
den opvarmede frontrude (afhængigt af versioner/markeder) og af de
opvarmede dyser (afhængigt af versioner/markeder).
VIGTIGT Anbring ikke klæbemærker på de elektriske tråde på den
indvendige side af elbagruden, for at undgå at beskadige den og
dermed at forringe dens funktion.
66BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

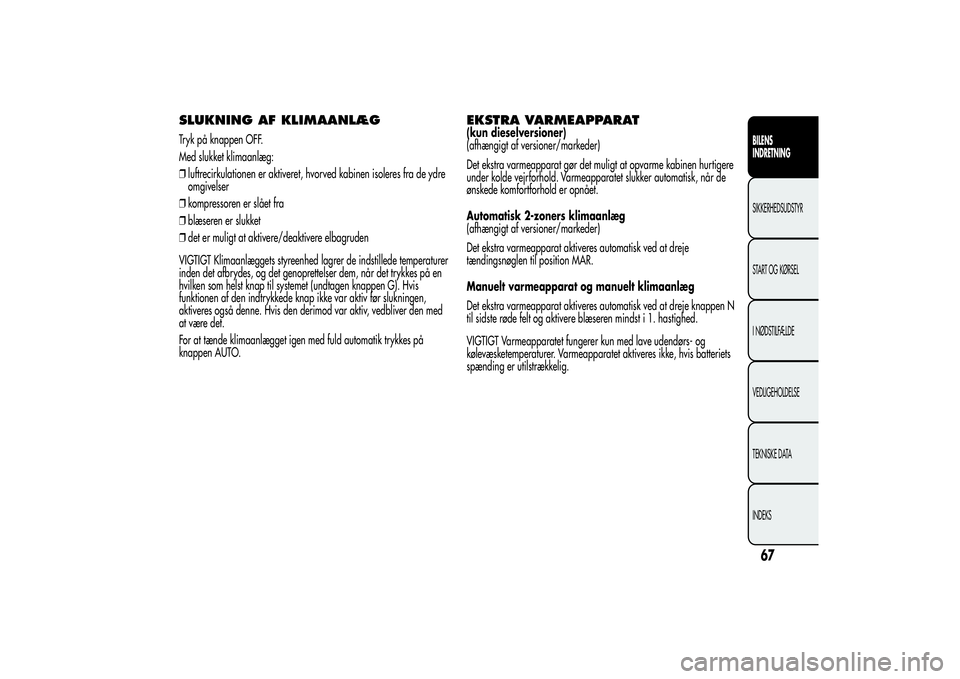

SLUKNING AF KLIMAANLÆGTryk på knappen OFF.
Med slukket klimaanlæg:
❒luftrecirkulationen er aktiveret, hvorved kabinen isoleres fra de ydre
omgivelser
❒kompressoren er slået fra
❒blæseren er slukket
❒det er muligt at aktivere/deaktivere elbagruden
VIGTIGT Klimaanlæggets styreenhed lagrer de indstillede temperaturer
inden det afbrydes, og det genoprettelser dem, når det trykkes på en
hvilken som helst knap til systemet (undtagen knappen G). Hvis
funktionen af den indtrykkede knap ikke var aktiv før slukningen,
aktiveres også denne. Hvis den derimod var aktiv, vedbliver den med
at være det.
For at tænde klimaanlægget igen med fuld automatik trykkes på
knappen AUTO.
EKSTRA VARMEAPPARAT(kun dieselversioner)
(afhængigt af versioner/markeder)
Det ekstra varmeapparat gør det muligt at opvarme kabinen hurtigere
under kolde vejrforhold. Varmeapparatet slukker automatisk, når de
ønskede komfortforhold er opnået.
Automatisk 2-zoners klimaanlæg
(afhængigt af versioner/markeder)
Det ekstra varmeapparat aktiveres automatisk ved at dreje
tændingsnøglen til position MAR.
Manuelt varmeapparat og manuelt klimaanlæg
Det ekstra varmeapparat aktiveres automatisk ved at dreje knappen N
til sidste røde felt og aktivere blæseren mindst i 1. hastighed.
VIGTIGT Varmeapparatet fungerer kun med lave udendørs- og
kølevæsketemperaturer. Varmeapparatet aktiveres ikke, hvis batteriets
spænding er utilstrækkelig.
67BILENS
INDRETNINGSIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

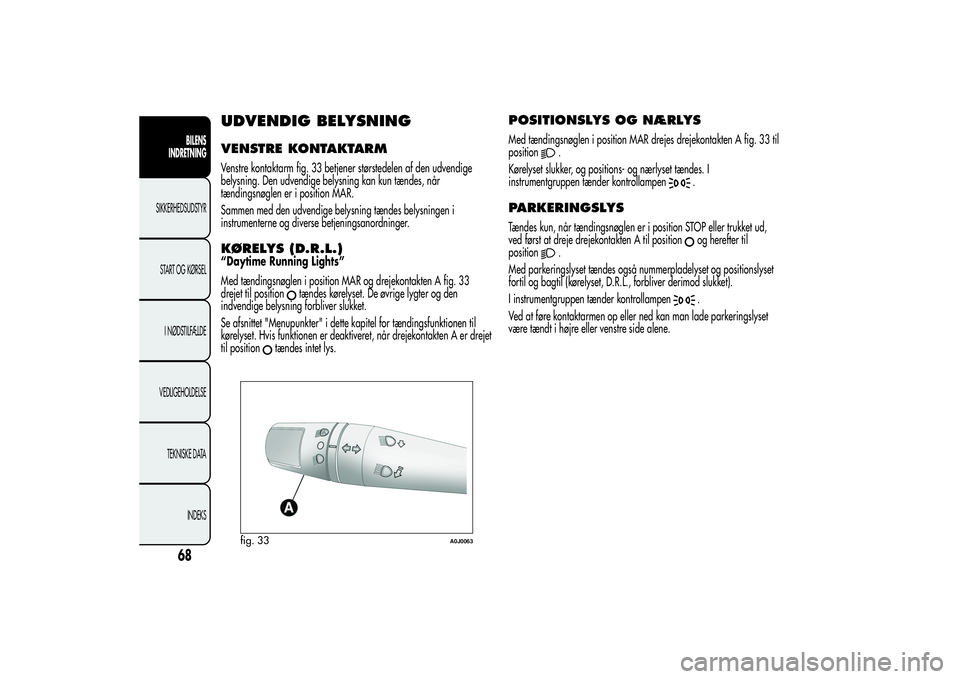

UDVENDIG BELYSNINGVENSTRE KONTAKTARMVenstre kontaktarm fig. 33 betjener størstedelen af den udvendige
belysning. Den udvendige belysning kan kun tændes, når
tændingsnøglen er i position MAR.
Sammen med den udvendige belysning tændes belysningen i
instrumenterne og diverse betjeningsanordninger.KØRELYS (D.R.L.)“Daytime Running Lights”
Med tændingsnøglen i position MAR og drejekontakten A fig. 33
drejet til position
tændes kørelyset. De øvrige lygter og den
indvendige belysning forbliver slukket.
Se afsnittet "Menupunkter" i dette kapitel for tændingsfunktionen til
kørelyset. Hvis funktionen er deaktiveret, når drejekontakten A er drejet
til position
tændes intet lys.
POSITIONSLYS OG NÆRLYSMed tændingsnøglen i position MAR drejes drejekontakten A fig. 33 til
position
.
Kørelyset slukker, og positions- og nærlyset tændes. I
instrumentgruppen tænder kontrollampen
.
PARKERINGSLYSTændes kun, når tændingsnøglen er i position STOP eller trukket ud,
ved først at dreje drejekontakten A til position
og herefter til
position
.
Med parkeringslyset tændes også nummerpladelyset og positionslyset
fortil og bagtil (kørelyset, D.R.L., forbliver derimod slukket).
I instrumentgruppen tænder kontrollampen
.
Ved at føre kontaktarmen op eller ned kan man lade parkeringslyset
være tændt i højre eller venstre side alene.
fig. 33
A0J0063
68BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS
