2013 Alfa Romeo MiTo Brugs- og vedligeholdelsesvejledning (in Danish)

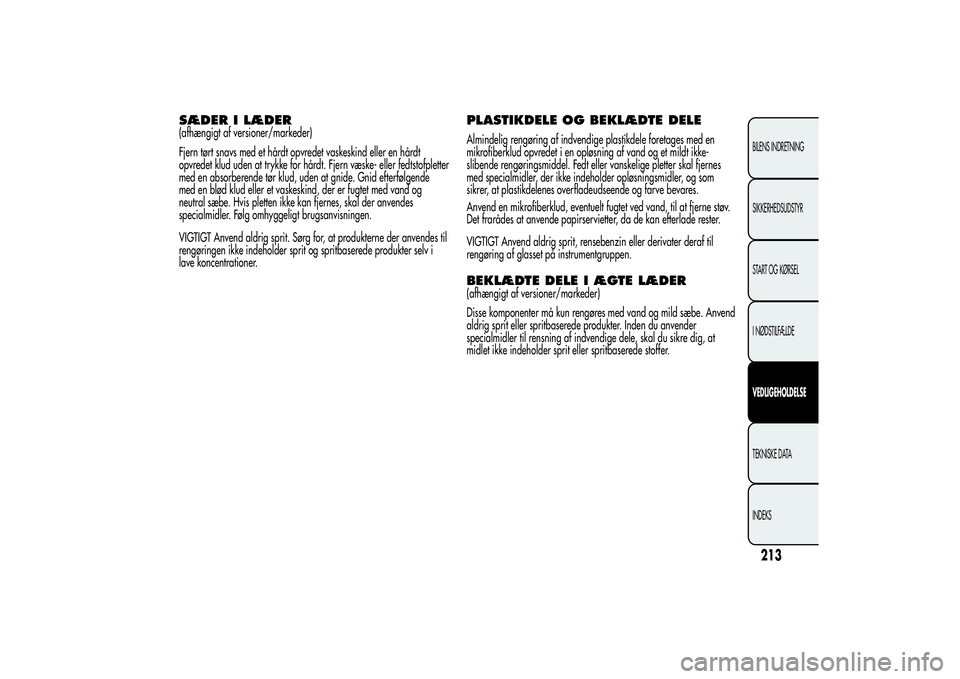

SÆDER I LÆDER(afhængigt af versioner/markeder)
Fjern tørt snavs med et hårdt opvredet vaskeskind eller en hårdt
opvredet klud uden at trykke for hårdt. Fjern væske- eller fedtstofpletter
med en absorberende tør klud, uden at gnide. Gnid efterfølgende
med en blød klud eller et vaskeskind, der er fugtet med vand og
neutral sæbe. Hvis pletten ikke kan fjernes, skal der anvendes
specialmidler. Følg omhyggeligt brugsanvisningen.
VIGTIGT Anvend aldrig sprit. Sørg for, at produkterne der anvendes til
rengøringen ikke indeholder sprit og spritbaserede produkter selv i
lave koncentrationer.
PLASTIKDELE OG BEKLÆDTE DELEAlmindelig rengøring af indvendige plastikdele foretages med en
mikrofiberklud opvredet i en opløsning af vand og et mildt ikke-
slibende rengøringsmiddel. Fedt eller vanskelige pletter skal fjernes
med specialmidler, der ikke indeholder opløsningsmidler, og som
sikrer, at plastikdelenes overfladeudseende og farve bevares.
Anvend en mikrofiberklud, eventuelt fugtet ved vand, til at fjerne støv.
Det frarådes at anvende papirservietter, da de kan efterlade rester.BEKLÆDTE DELE I ÆGTE LÆDER(afhængigt af versioner/markeder)
Disse komponenter må kun rengøres med vand og mild sæbe. Anvend
aldrig sprit eller spritbaserede produkter. Inden du anvender
specialmidler til rensning af indvendige dele, skal du sikre dig, at
midlet ikke indeholder sprit eller spritbaserede stoffer.
213BILENS INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDEVEDLIGEHOLDELSETEKNISKE DATA
INDEKS
VIGTIGT Anvend aldrig sprit, rensebenzin eller derivater deraf til
rengøring af glasset på instrumentgruppen.

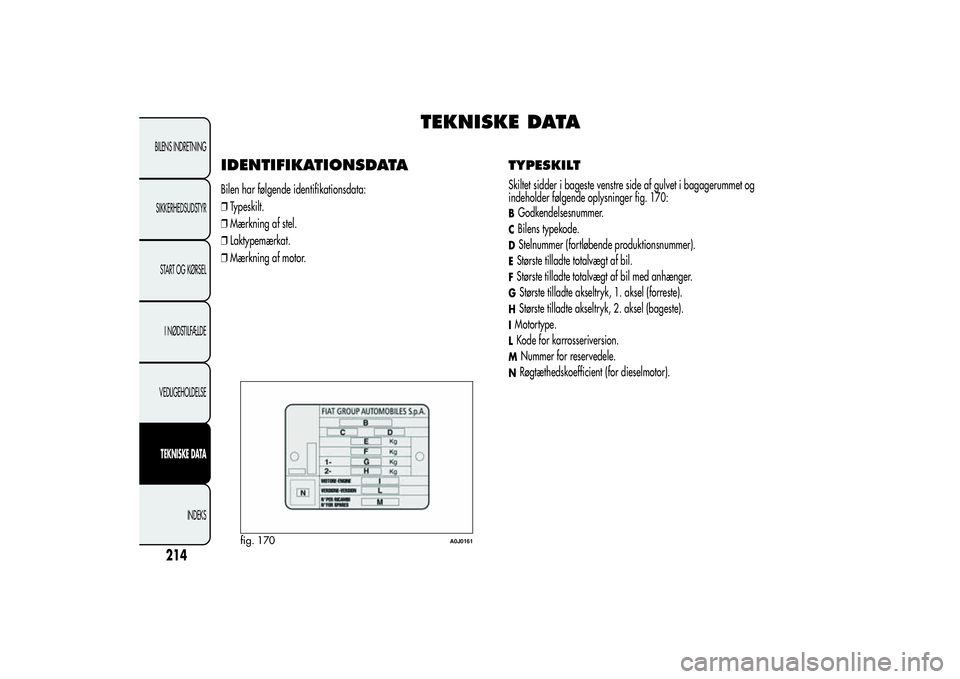

TEKNISKE DATA
IDENTIFIKATIONSDATABilen har følgende identifikationsdata:
❒Typeskilt.
❒Mærkning af stel.
❒Laktypemærkat.
❒Mærkning af motor.
TYPESKILTSkiltet sidder i bageste venstre side af gulvet i bagagerummet og
indeholder følgende oplysninger fig. 170:BGodkendelsesnummer.CBilens typekode.DStelnummer (fortløbende produktionsnummer).EStørste tilladte totalvægt af bil.FStørste tilladte totalvægt af bil med anhænger.GStørste tilladte akseltryk, 1. aksel (forreste).HStørste tilladte akseltryk, 2. aksel (bageste).IMotortype.LKode for karrosseriversion.M
Nummer for reservedele.
NRøgtæthedskoefficient (for dieselmotor).
fig. 170
A0J0161
214BILENS INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSETEKNISKE DATA
INDEKS

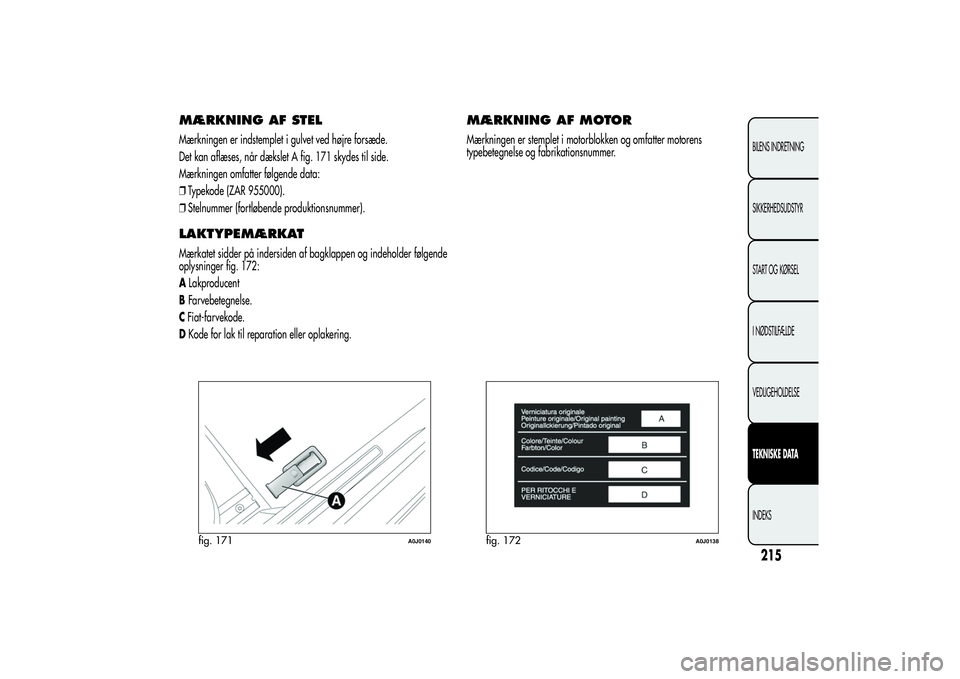

MÆRKNING AF STELMærkningen er indstemplet i gulvet ved højre forsæde.
Det kan aflæses, når dækslet A fig. 171 skydes til side.
Mærkningen omfatter følgende data:
❒Typekode (ZAR 955000).
❒Stelnummer (fortløbende produktionsnummer).LAKTYPEMÆRKATMærkatet sidder på indersiden af bagklappen og indeholder følgende
oplysninger fig. 172:
ALakproducent
BFarvebetegnelse.
CFiat-farvekode.
DKode for lak til reparation eller oplakering.
MÆRKNING AF MOTORMærkningen er stemplet i motorblokken og omfatter motorens
typebetegnelse og fabrikationsnummer.
fig. 171
A0J0140
fig. 172
A0J0138
215BILENS INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSETEKNISKE DATAINDEKS

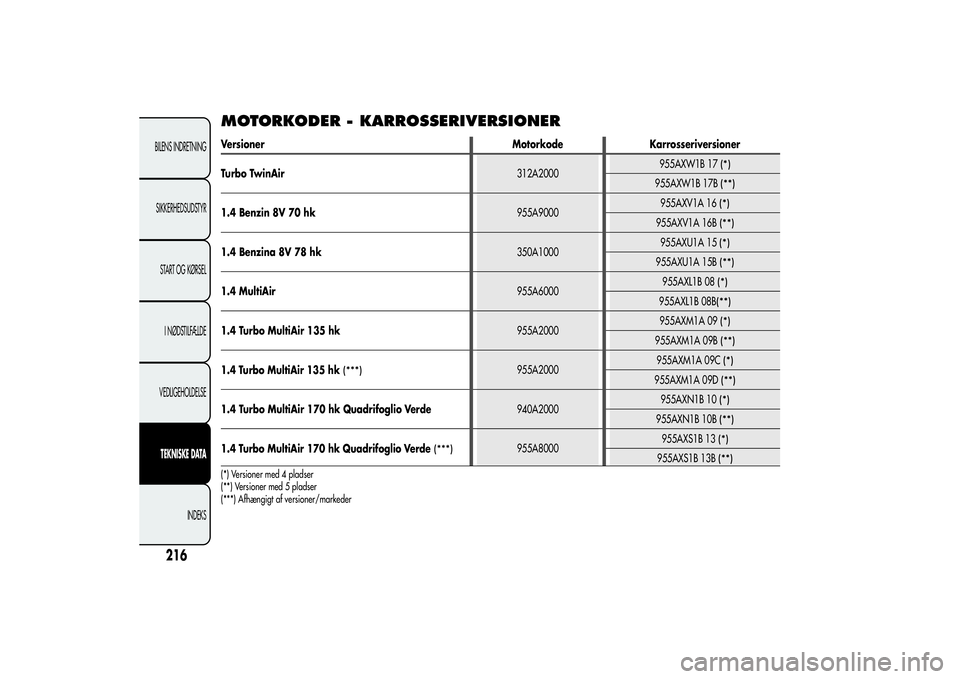

MOTORKODER - KARROSSERIVERSIONERVersioner Motorkode Karrosseriversioner
Turbo TwinAir312A2000955AXW1B 17
(*)
955AXW1B 17B
(**)
1.4 Benzin 8V 70 hk955A9000955AXV1A 16
(*)
955AXV1A 16B
(**)
1.4 Benzina 8V 78 hk350A1000955AXU1A 15
(*)
955AXU1A 15B
(**)
1.4 MultiAir955A6000955AXL1B 08
(*)
955AXL1B 08B
(**)
1.4 Turbo MultiAir 135 hk955A2000955AXM1A 09
(*)
955AXM1A 09B
(**)
1.4 Turbo MultiAir 135 hk
(***)
955A2000955AXM1A 09C
(*)
955AXM1A 09D
(**)
1.4 Turbo MultiAir 170 hk Quadrifoglio Verde940A2000955AXN1B 10
(*)
955AXN1B 10B
(**)
1.4 Turbo MultiAir 170 hk Quadrifoglio Verde
(***)
955A8000955AXS1B 13
(*)
955AXS1B 13B
(**)
(*) Versioner med 4 pladser
(**) Versioner med 5 pladser
(***) Afhængigt af versioner/markeder
216BILENS INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSETEKNISKE DATA
INDEKS

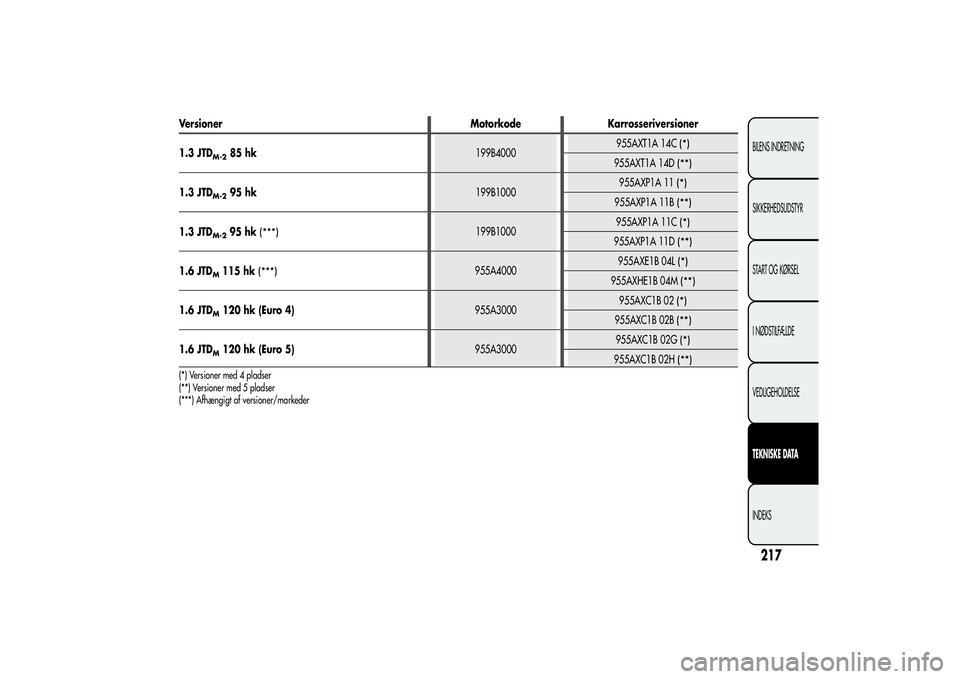

Versioner Motorkode Karrosseriversioner
1.3 JTD
M-2
85 hk199B4000955AXT1A 14C
(*)
955AXT1A 14D
(**)
1.3 JTD
M-2
95 hk199B1000955AXP1A 11
(*)
955AXP1A 11B
(**)
1.3 JTD
M-2
95 hk
(***)
199B1000955AXP1A 11C
(*)
955AXP1A 11D
(**)
1.6 JTD
M115 hk
(***)
955A4000955AXE1B 04L
(*)
955AXHE1B 04M
(**)
1.6 JTD
M120 hk (Euro 4)955A3000955AXC1B 02
(*)
955AXC1B 02B
(**)
1.6 JTD
M120 hk (Euro 5)955A3000955AXC1B 02G
(*)
955AXC1B 02H
(**)
(*) Versioner med 4 pladser
(**) Versioner med 5 pladser
(***) Afhængigt af versioner/markeder
217BILENS INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSETEKNISKE DATAINDEKS

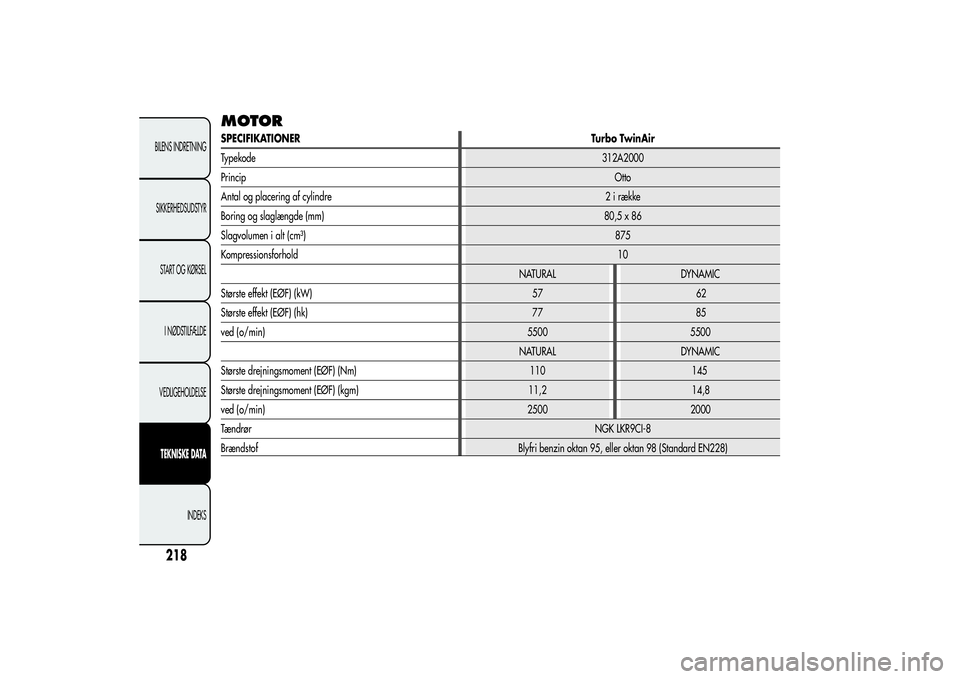

MOTORSPECIFIKATIONERTurbo TwinAir
Typekode312A2000
PrincipOtto
Antal og placering af cylindre 2 i række
Boring og slaglængde (mm) 80,5 x 86
Slagvolumen i alt (cm³)875
Kompressionsforhold10
NATURAL DYNAMIC
Største effekt (EØF) (kW)
Største effekt (EØF) (hk)
ved (o/min) 5500 5500
NATURAL DYNAMIC
Største drejningsmoment (EØF) (Nm) 1 145
Største drejningsmoment (EØF) (kgm) 1 , 1 ,
ved (o/min) 2 00 2000
TændrørNGK LKR9CI-8
Brændstof Blyfri benzin oktan 95, eller oktan 98 (Standard EN228)
218BILENS INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSETEKNISKE DATA
INDEKS
10
12 48
5 77 85 57 62

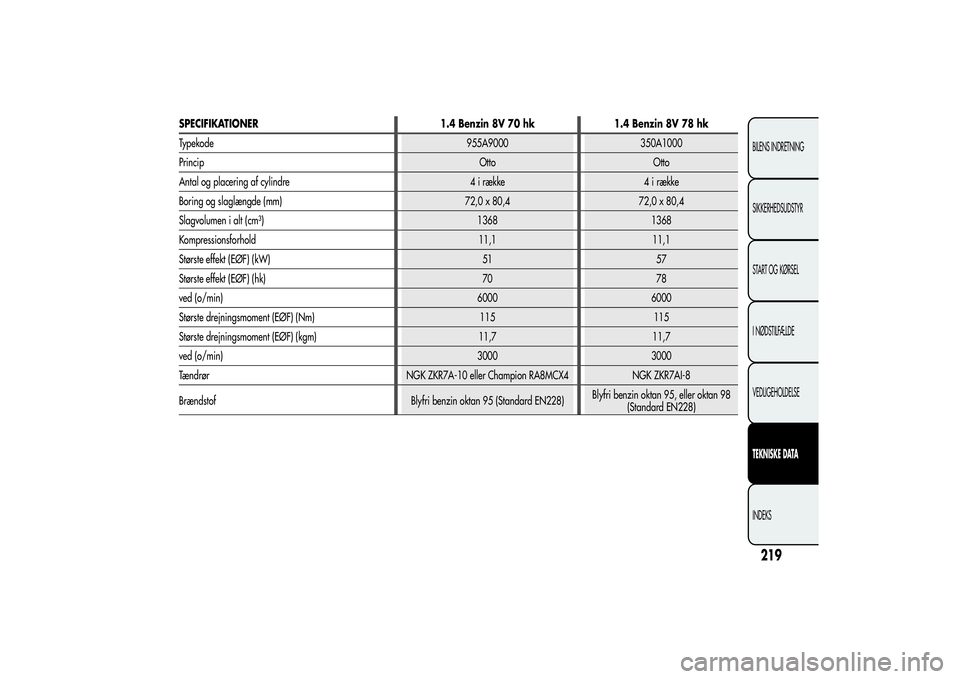

SPECIFIKATIONER 1.4 Benzin 8V 70 hk 1.4 Benzin 8V 78 hk
Typekode 955A9000 350A1000
Princip Otto Otto
Antal og placering af cylindre 4 i række 4 i række
Boring og slaglængde (mm) 72,0 x 80,4 72,0 x 80,4
Slagvolumen i alt (cm³) 1368 1368
Kompressionsforhold 11,1 11,1
Største effekt (EØF) (kW) 51 57
Største effekt (EØF) (hk) 70 78
ved (o/min) 6000 6000
Største drejningsmoment (EØF) (Nm) 115 115
Største drejningsmoment (EØF) (kgm) 11,7 11,7
ved (o/min) 3000 3000
Tændrør NGK ZKR7A-10 eller Champion RA8MCX4 NGK ZKR7AI-8
Brændstof Blyfri benzin oktan 95 (Standard EN228)Blyfri benzin oktan 95, eller oktan 98
(Standard EN228)
219BILENS INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSETEKNISKE DATAINDEKS

220BILENS INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSETEKNISKE DATA
INDEKS

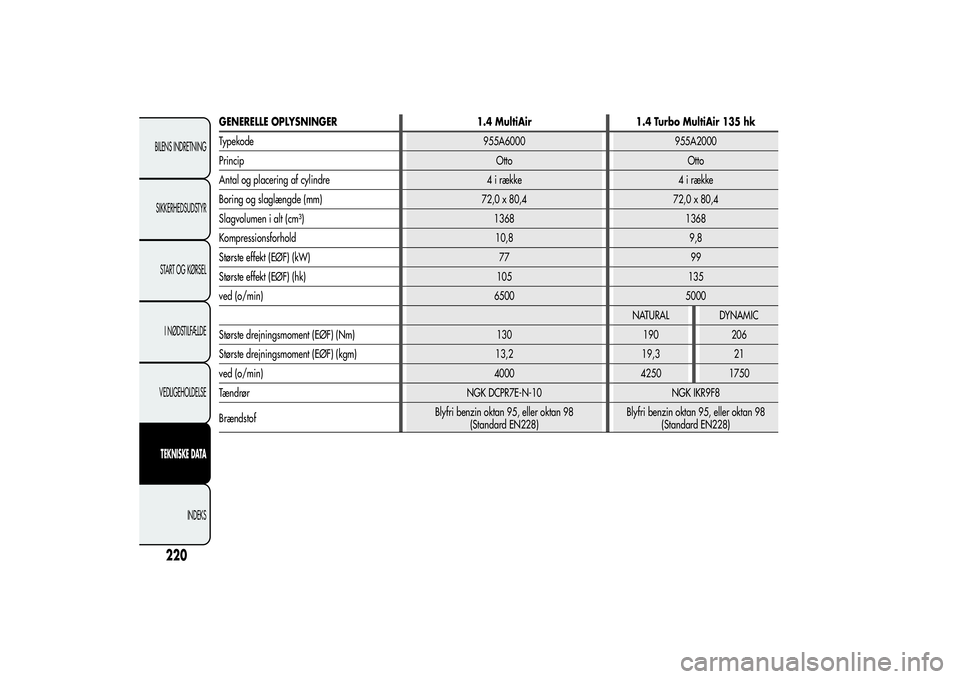

GENERELLE OPLYSNINGER 1.4 MultiAir 1.4 Turbo MultiAir 135 hk
Typekode 955A6000 955A2000
Princip Otto Otto
Antal og placering af cylindre 4 i række 4 i række
Boring og slaglængde (mm) 72,0 x 80,4 72,0 x 80,4
Slagvolumen i alt (cm³) 1368 1368
Kompressionsforhold 10,8 9,8
Største effekt (EØF) (kW) 77 99
Største effekt (EØF) (hk) 105 135
ved (o/min) 6500 5000
NATURAL DYNAMIC
Største drejningsmoment (EØF) (Nm) 130 190 206
Største drejningsmoment (EØF) (kgm) 13,2 19,3 21
ved (o/min) 4000 50 1750
Tændrør NGK DCPR7E-N-10 NGK IKR9F8
BrændstofBlyfri benzin oktan 95, eller oktan 98
(Standard EN228)Blyfri benzin oktan 95, eller oktan 98
(Standard EN228) 42
