2013 Alfa Romeo MiTo Brugs- og vedligeholdelsesvejledning (in Danish)

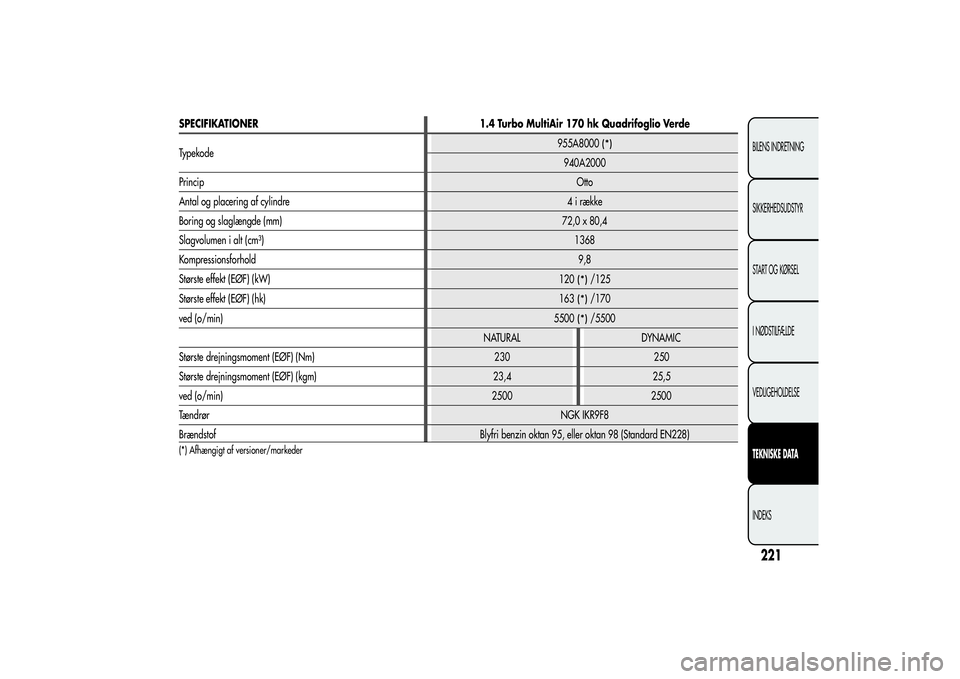

SPECIFIKATIONER 1.4 Turbo MultiAir 170 hk Quadrifoglio Verde
Typekode955A8000
(*)
940A2000
PrincipOtto
Antal og placering af cylindre 4 i række
Boring og slaglængde (mm) 72,0 x 80,4
Slagvolumen i alt (cm³)1368
Kompressionsforhold9,8
Største effekt (EØF) (kW)
120
(*)
/125
Største effekt (EØF) (hk)
163
(*)
/170
ved (o/min)
5500
(*)
/5500
NATURAL DYNAMIC
Største drejningsmoment (EØF) (Nm) 230 250
Største drejningsmoment (EØF) (kgm) , 5,
ved (o/min) 500
TændrørNGK IKR9F8
Brændstof Blyfri benzin oktan 95, eller oktan 98 (Standard EN228)
(*) Afhængigt af versioner/markeder
221BILENS INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSETEKNISKE DATAINDEKS
23 4
225
2500

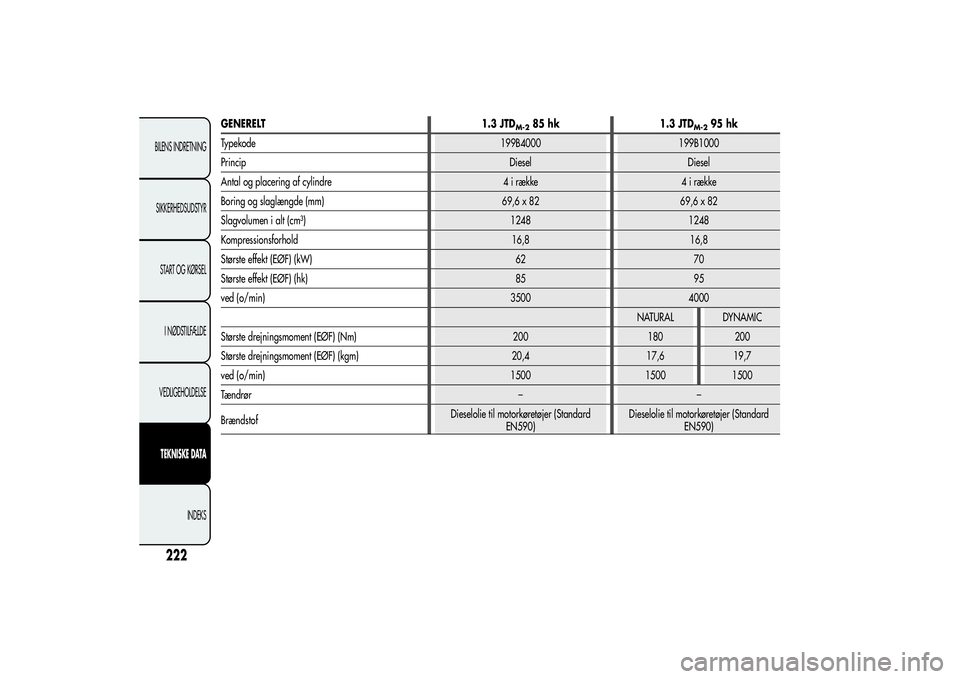

GENERELT 1.3 JTD
M-2
85 hk 1.3 JTD
M-2
95 hk
Typekode 199B4000 199B1000
Princip Diesel Diesel
Antal og placering af cylindre 4 i række 4 i række
Boring og slaglængde (mm) 69,6 x 82 69,6 x 82
Slagvolumen i alt (cm³) 1248 1248
Kompressionsforhold 16,8 16,8
Største effekt (EØF) (kW) 62 70
Største effekt (EØF) (hk) 85 95
ved (o/min) 3500 4000
NATURAL DYNAMIC
Største drejningsmoment (EØF) (Nm) 200 180 200
Største drejningsmoment (EØF) (kgm) 20,4 17,6 19,7
ved (o/min) 1500 1500 1500
Tændrør – –
BrændstofDieselolie til motorkøretøjer (Standard
EN590)Dieselolie til motorkøretøjer (Standard
EN590)
222BILENS INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSETEKNISKE DATA
INDEKS

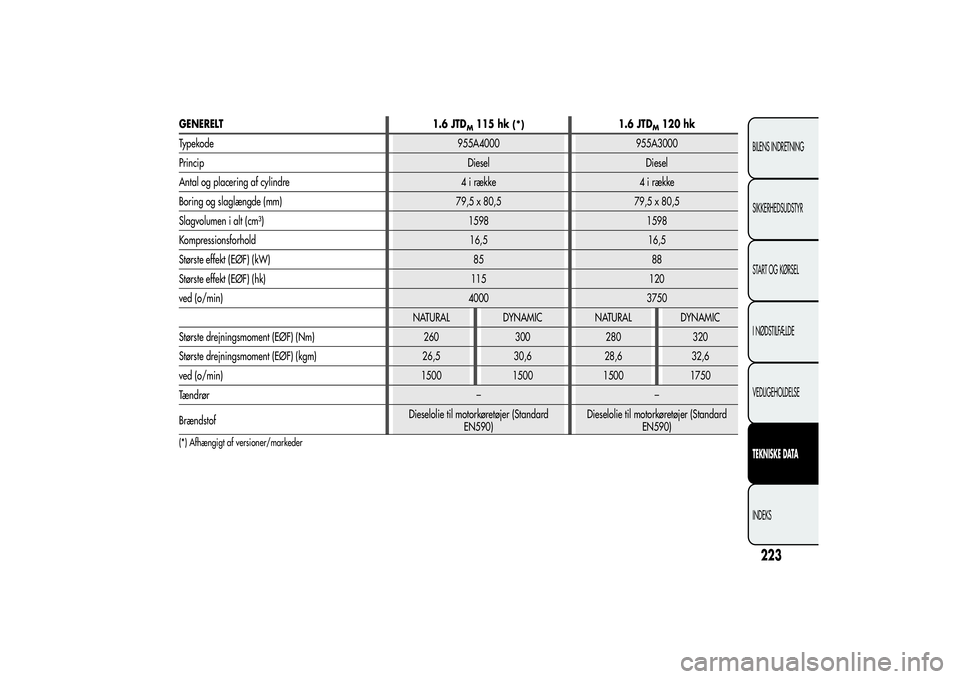

GENERELT
1.6 JTD
M115 hk
(*)
1.6 JTD
M120 hk
Typekode 955A4000 955A3000
Princip Diesel Diesel
Antal og placering af cylindre 4 i række 4 i række
Boring og slaglængde (mm) 79,5 x 80,5 79,5 x 80,5
Slagvolumen i alt (cm³) 1598 1598
Kompressionsforhold 16,5 16,5
Største effekt (EØF) (kW) 85 88
Største effekt (EØF) (hk) 115 120
ved (o/min) 4000 3750
NATURAL DYNAMIC NATURAL DYNAMIC
Største drejningsmoment (EØF) (Nm) 260 300 280 320
Største drejningsmoment (EØF) (kgm) 26,5 30,6 28, 32,6
ved (o/min) 1500 1500 1500 1750
Tændrør – –
BrændstofDieselolie til motorkøretøjer (Standard
EN590)Dieselolie til motorkøretøjer (Standard
EN590)
(*) Afhængigt af versioner/markeder
223BILENS INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSETEKNISKE DATAINDEKS
6

BRÆNDSTOFSYSTEMVersionerBrændstofsystem
Turbo TwinAir–1.4 BenzinSekventiel, faset elektronisk multipointindsprøjtning med tændingsreg-
ulering
1.4 MultiAir–1.4 Turbo MultiAirSekventiel, faset elektronisk indsprøjtning med tændingsregulering og
variabel aktivering af indsugningsventilerne
1.3 JTD
M-2
– 1.6 JTD
M
Elektronisk styret direkte indsprøjtning af typen Multijet "Common Rail"
med turbo og intercooler
Ændringer eller reparationer af brændstofsystemet, der ikke foretages korrekt og i overensstemmelse med systemets tekniske
specifikationer, kan forårsage driftsforstyrrelser med risiko for brand.
224BILENS INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSETEKNISKE DATA
INDEKS

TRANSMISSION
225BILENS INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSETEKNISKE DATAINDEKS
Versioner Gearkasse Kobling Træk
1.4 Benzin
Fem fremgear, alle synkroniseret,
plus bakgearSelvjusterende pedal uden frigang Fortil 1.4 Turbo MultiAir 135 hk
1.3 JTD
M-2
Turbo TwinAir
Seks fremgear, alle synkroniseret,
samt bakgearSelvjusterende med pedal uden
frigangFor til 1.4 MultiAir
1.4 Turbo MultiAir 170 hk
Quadrifoglio Verde
1.6 JTD
M

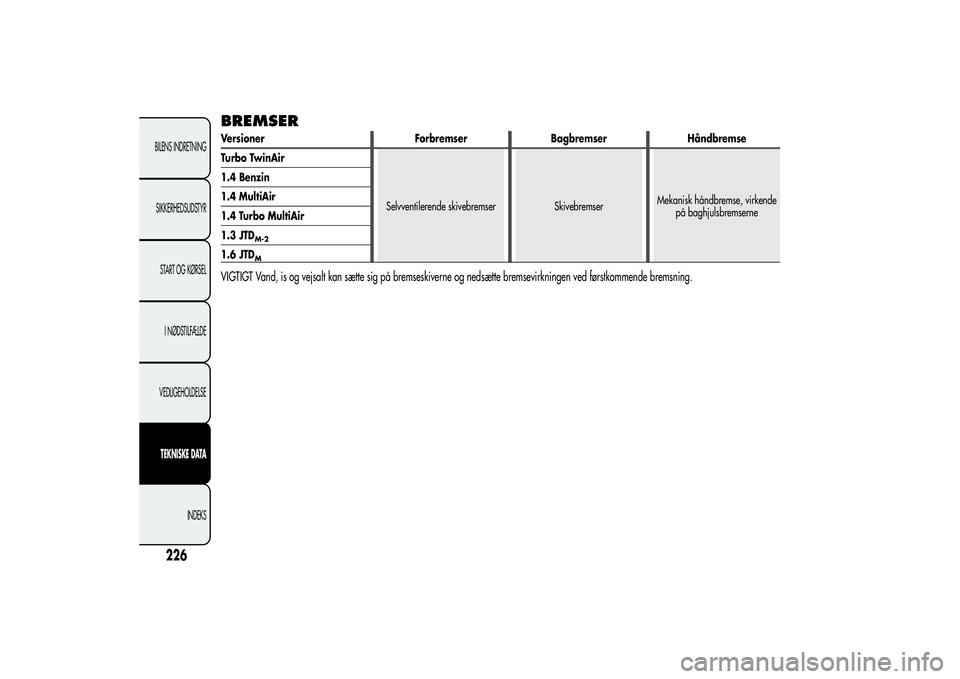

BREMSERVersioner Forbremser Bagbremser Håndbremse
Turbo TwinAir
Selvventilerende skivebremser SkivebremserMekanisk håndbremse, virkende
på baghjulsbremserne 1.4 Benzin
1.4 MultiAir
1.4 Turbo MultiAir
1.3 JTD
M-2
1.6 JTD
M
VIGTIGT Vand, is og vejsalt kan sætte sig på bremseskiverne og nedsætte bremsevirkningen ved førstkommende bremsning.
226BILENS INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSETEKNISKE DATA
INDEKS

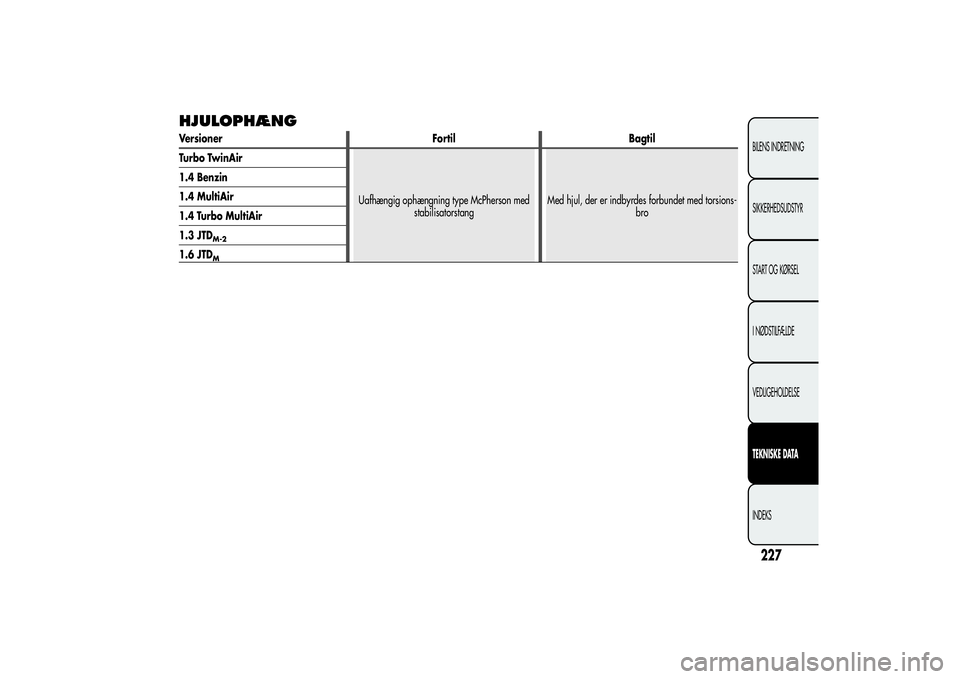

HJULOPHÆNGVersioner Fortil Bagtil
Turbo TwinAir
Uafhængig ophængning type McPherson med
stabilisatorstangMed hjul, der er indbyrdes forbundet med torsions-
bro 1.4 Benzin
1.4 MultiAir
1.4 Turbo MultiAir
1.3 JTD
M-2
1.6 JTD
M
227BILENS INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSETEKNISKE DATAINDEKS

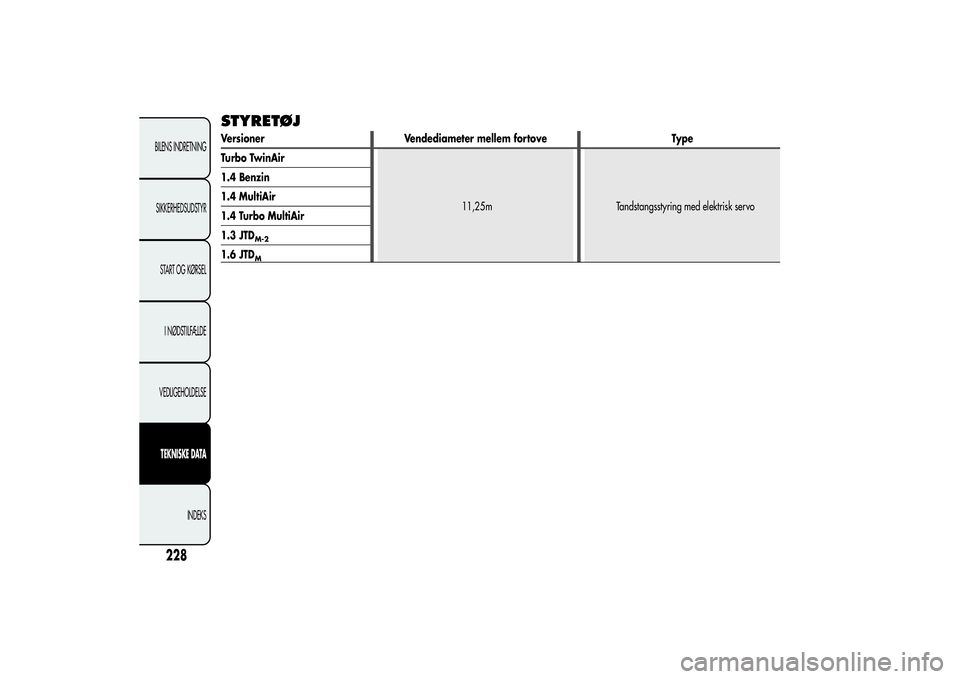

STYRETØJVersioner Vendediameter mellem fortove Type
Turbo TwinAir
11, m Tandstangsstyring med elektrisk servo 1.4 Benzin
1.4 MultiAir
1.4 Turbo MultiAir
1.3 JTD
M-2
1.6 JTD
M
228BILENS INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSETEKNISKE DATA
INDEKS
