2013 Alfa Romeo MiTo Brugs- og vedligeholdelsesvejledning (in Danish)

HJULFÆ L G E O G D Æ KFælge i presset stål eller i letmetal. Slangeløse radialdæk. Alle
godkendte dæk fremgår af bilens standardtypegodkendelse.
VIGTIGT I tilfælde af uoverensstemmelse mellem instruktionsbogen og
standardtypegodkendelsen er det alene sidstnævnte, der er gældende.
Ud over at overholde de specificerede dimensioner skal dækkene af
hensyn til køresikkerheden og iflg. loven være af samme mærke og
type på alle fire hjul.
VIGTIGT Der må ikke monteres slange i slangeløse dæk (tubeless).RESERVEHJULFælg i presset stål. Slangeløst dæk.FORKLARING TIL MÆRKNING PÅ DÆKEksempel fig. 173: 195/55 R 16 91V195
Nominel bredde (S, afstand i mm mellem siderne).
55
Forhold mellem højde og bredde (H/S) i procent.
RRadialdæk.16
Fælgdiameter (Ø) i tommer.
91
Belastningsindeks (bæreevne).
VHastighedsindeks.Hastighedsindeks.
Qindtil 160 km/tRindtil 170 km/tSindtil 180 km/tTindtil 190 km/tUindtil 200 km/tHindtil 210 km/tVindtil 240 km/tW
indtil 270 km/t.
Yindtil 300 km/t.
Hastighedsindeks for vinterdækQM + S
indtil 160 km/t
TM + S
indtil 190 km/t
HM + S
indtil 210 km/t
fig. 173
A0J0139
229BILENS INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSETEKNISKE DATAINDEKS

Belastningsindeks (bæreevne).
60= 250 kg76= 400 kg
61= 257 kg77= 412 kg
62= 265 kg78= 425 kg
63= 272 kg79= 437 kg
64= 280 kg80= 450 kg
65= 290 kg81= 462 kg
66= 300 kg82= 475 kg
67= 307 kg83= 487 kg
68= 315 kg84= 500 kg
69= 325 kg85= 515 kg
70= 335 kg86= 530 kg
71= 345 kg87= 545 kg
72= 355 kg88= 560 kg
73= 365 kg89= 580 kg
74= 375 kg90= 600 kg
75= 387 kg91= 615 kg
FORKLARING TIL MÆRKNING PÅ
FÆ L G EEksempel fig. 173:6Jx15H2ET31.5JProfil af fælgkant (forhøjningen i siden som vulsten på dækket ligger
an mod) (2).15
Nominel fælgdiameter i tommer (svarer til den indvendige
diameter af det dæk, der skal monteres) (3 = Ø).
H2
Form og nummer på ”hump” (profil langs omkredsen, der holder
det slangeløse dæk på plads i fælgen).
ET 31.5
Indpresningsdybde (afstanden fra fælgmidten til
anlægsfladen mod navet).
230BILENS INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSETEKNISKE DATA
INDEKS

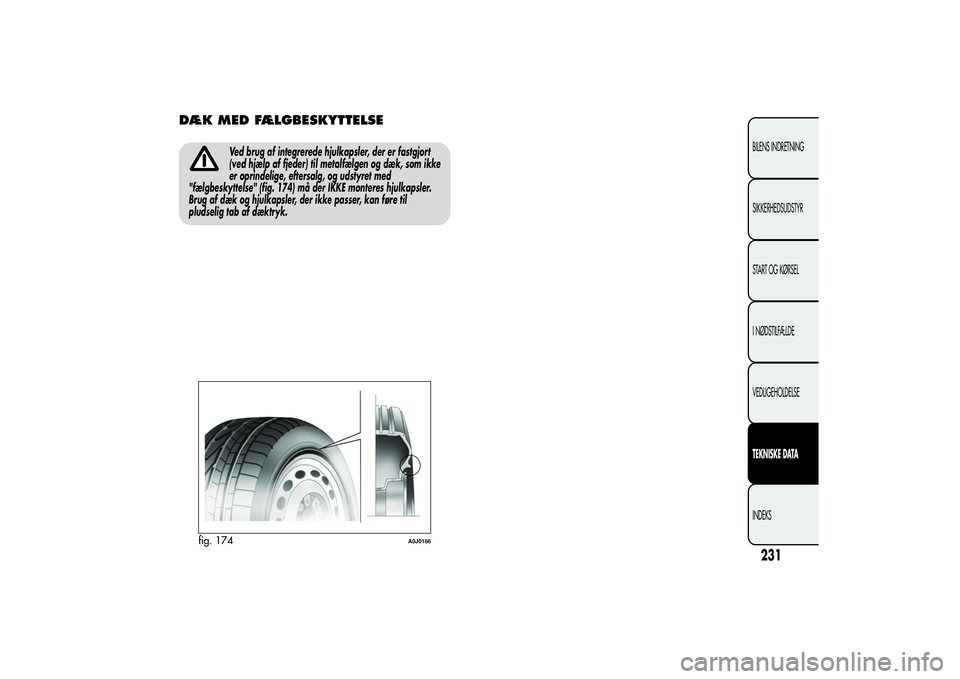

DÆK MED FÆLGBESKYTTELSE
Ved brug af integrerede hjulkapsler, der er fastgjort
(ved hjælp af fjeder) til metalfælgen og dæk, som ikke
er oprindelige, eftersalg, og udstyret med
"fælgbeskyttelse" (fig. 174) må der IKKE monteres hjulkapsler.
Brug af dæk og hjulkapsler, der ikke passer, kan føre til
pludselig tab af dæktryk.
fig. 174
A0J0166
231BILENS INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSETEKNISKE DATAINDEKS

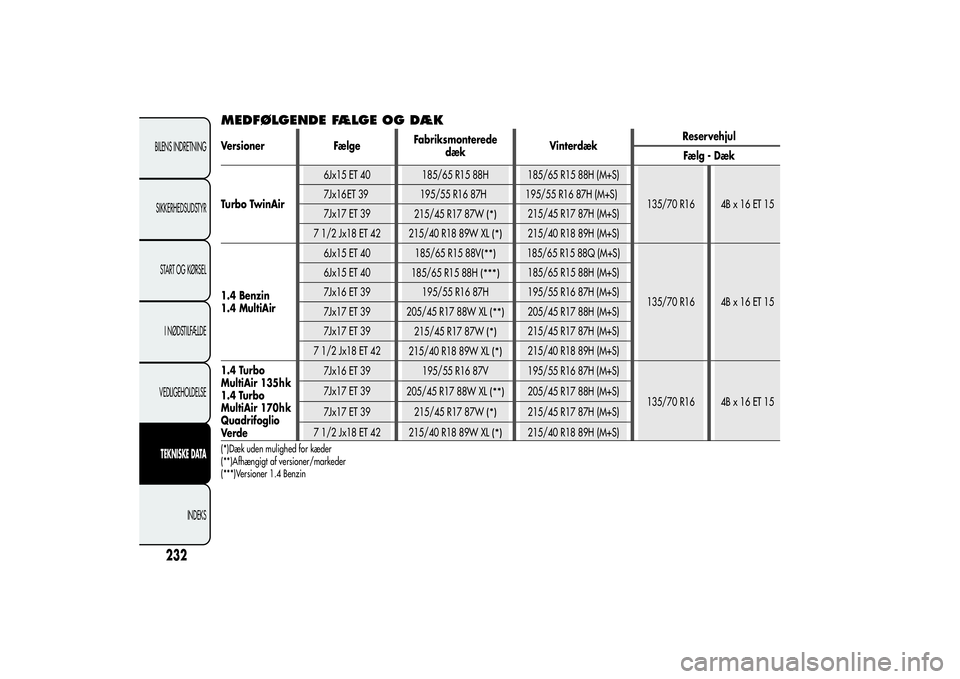

MEDFØLGENDE FÆLGE OG DÆKVersioner FælgeFabriksmonterede
dækVinterdækReservehjul
Fælg - Dæk
Turbo TwinAir6Jx15 ET 40 185/65 R15 88H 185/65 R15 88H (M+S)
135/70 R16 4B x 16 ET 15 7Jx1 ET 39 195/55 R16 87H 195/55 R16 87H (M+S)
7Jx17 ET 39
215/45 R17 87W
(*)
215/45 R17 87H (M+S)
7 1/2 Jx18 ET 42
215/40 R18 89W XL
(*)
215/40 R18 89H (M+S)
1.4 Benzin
1.4 MultiAir6Jx15 ET 40
185/65 R15 88V
(**)
185/65 R15 88Q (M+S)
135/70 R16 4B x 16 ET 15 6Jx15 ET 40
185/65 R15 88H
(***)
185/65 R15 88H (M+S)
7Jx16 ET 39 195/55 R16 87H 195/55 R16 87H (M+S)
7Jx17 ET 39
205/45 R17 88W XL
(**)
205/45 R17 88H (M+S)
7Jx17 ET 39
215/45 R17 87W
(*)
215/45 R17 87H (M+S)
7 1/2 Jx18 ET 42
215/40 R18 89W XL
(*)
215/40 R18 89H (M+S)
1.4 Turbo
MultiAir 135hk
1.4 Turbo
MultiAir 170
Quadrifoglio
Ve r d e7Jx16 ET 39 195/55 R16 87V 195/55 R16 87H (M+S)
135/70 R16 4B x 16 ET 15 7Jx17 ET 39
205/45 R17 88W XL
(**)
205/45 R17 88H (M+S)
7Jx17 ET 39
215/45 R17 87W
(*)
215/45 R17 87H (M+S)
7 1/2 Jx18 ET 42
215/40 R18 89W XL
(*)
215/40 R18 89H (M+S)
(*)Dæk uden mulighed for kæder
(**)Afhængigt af versioner/markeder
(***)Versioner 1.4 Benzin
232BILENS INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSETEKNISKE DATA
INDEKS
hk6

Versioner FælgeFabriksmonterede
dækVinterdækReservehjul
Fælg - Dæk
1.4 Turbo
MultiAir
135 hk
(**)
6Jx15 ET 40 185/65 R15 88V 185/65 R15 88Q (M+S)
135/70 R16 4B x 16 ET 15 7Jx16 ET 39 195/55 R16 87V 195/55 R16 87H (M+S)
7Jx17 ET 39
215/45 R17 87W
(*)
215/45 R17 87H (M+S)
7 1/2 Jx18 ET 42
215/40 R18 89W XL
(*)
215/40 R18 89H (M+S)
1.3 JTD
M-2
1.6 JTD
M
6Jx15 ET40
185/65 R15 88H
(*****)
185/65 R15 88H (M+S)
135/70 R16 4B x 16 ET 15 7Jx16 ET 39 195/55 R16 87H 195/55 R16 87H (M+S)
7Jx17 ET 39
205/45 R17 88W XL
(**)
205/45 R17 88H (M+S)
7Jx17 ET 39
215/45 R17 87W
(****)
215/45 R17 87H (M+S)
7 1/2 Jx18 ET 42215/40 R18 89W XL
(****)
215/40 R18 89H (M+S)
1.3 JTD
M-2
(**)
1.6 JTD
M(**)
6Jx15 ET 40 185/65 R15 88T 185/65 R15 88T (M+S)
135/70 R16 4B x 16 ET 15 7Jx16 ET 39 195/55 R16 87H 195/55 R16 87H (M+S)
7Jx17 ET 39
215/45 R17 87W
(****)
215/45 R17 87H (M+S)
7 1/2 Jx18 ET 42215/40 R18 89W XL
(****)
215/40 R18 89H (M+S)
(*)Dæk uden mulighed for kæder
(*****)Versioner 1.6 JTD
M
(**)Afhængigt af versioner/markeder
(****)Dæk uden mulighed for kæderPå versioner udstyret med dækkene 185/65 R15 88H, 195/55 R16 og 205/45 R17, kan der monteres snekæder med reducerede mål med
maksimal fremspring udover dækkets profil på 9 mm.
233BILENS INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSETEKNISKE DATAINDEKS

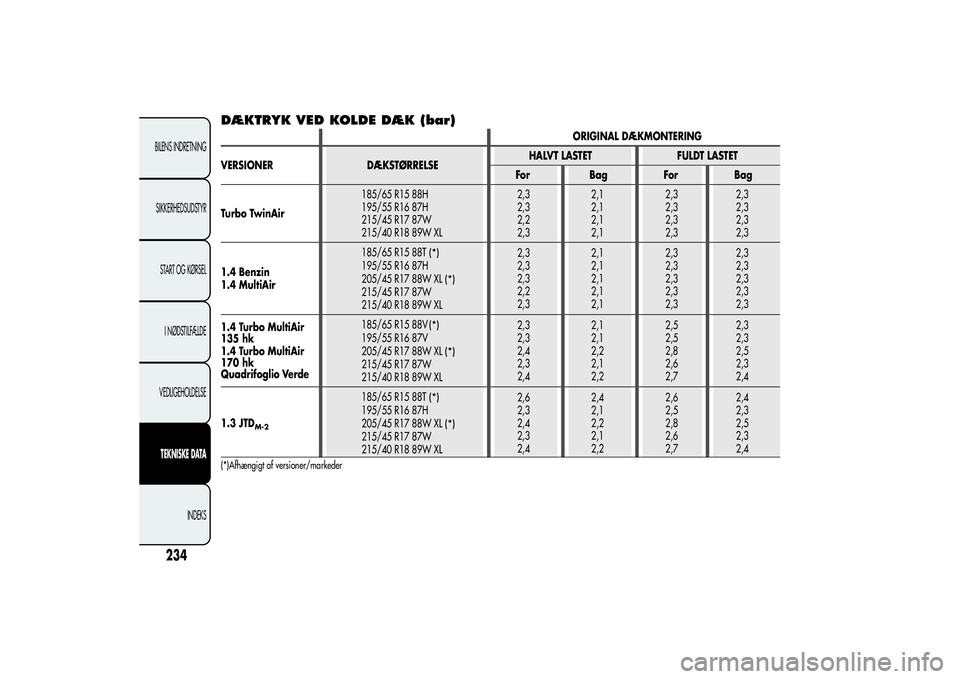

DÆKTRYK VED KOLDE DÆK (bar)
ORIGINAL DÆKMONTERING
VERSIONERHALVT LASTET FULDT LASTET
For Bag For Bag
Turbo TwinAir185/65 R15 88H
195/55 R16 87H
215/45 R17 87W
215/40 R18 89W XL2,3
2,3
2,2
2,32,1
2,1
2,1
2,12,3
2,3
2,3
2,32,3
2,3
2,3
2,3
1.4 Benzin
1.4 MultiAir185/65 R15 88T
(*)
195/55 R16 87H
205/45 R17 88W XL
(*)
215/45 R17 87W
215/40 R18 89W XL2,3
2,3
2,3
2,2
2,32,1
2,1
2,1
2,1
2,12,3
2,3
2,3
2,3
2,32,3
2,3
2,3
2,3
2,3
1.4 Turbo MultiAir
135 hk
1.4 Turbo MultiAir
170 hk
Quadrifoglio Verde185/65 R15 88V
(*)
195/55 R16 87V
205/45 R17 88W XL
(*)
215/45 R17 87W
215/40 R18 89W XL2,3
2,3
2,4
2,3
2,42,1
2,1
2,2
2,1
2,22,5
2,5
2,8
2,6
2,72,3
2,3
2,5
2,3
2,4
1.3 JTD
M-2
185/65 R15 88T
(*)
195/55 R16 87H
205/45 R17 88W XL
(*)
215/45 R17 87W
215/40 R18 89W XL2,6
2,3
2,4
2,3
2,42,4
2,1
2,2
2,1
2,22,6
2,5
2,8
2,6
2,72,4
2,3
2,5
2,3
2,4
(*)Afhængigt af versioner/markeder
234BILENS INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSETEKNISKE DATA
INDEKS
DÆKSTØRRELSE

ORIGINAL DÆKMONTERING
1.6 JTD
M
185/65 R15 88H
195/55 R16 87H
205/45 R17 88W XL
(*)
215/45 R17 87W
215/40 R18 89W XL2,3
2,3
2,6
2,4
2,52,1
2,1
2,2
2,2
2,22,5
2,6
2,8
2,6
2,72,3
2,3
2,3
2,3
2,3
Reservehjul135/70 R16 4,2
(*)Afhængigt af versioner/markederLæg 0,3 bar til de specificerede dæktryk, hvis dækkene er varme, og kontrollér trykket igen, når dækkene er kolde.
For vinterdæk skal trykket være 0,2 bar højere end angivet ovenfor for fabriksmonterede dæk.
Ved kørsel med hastigheder over 160 km/t skal dækkene være oppumpet til trykkene for fuldt lastet bil.
235BILENS INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSETEKNISKE DATAINDEKS

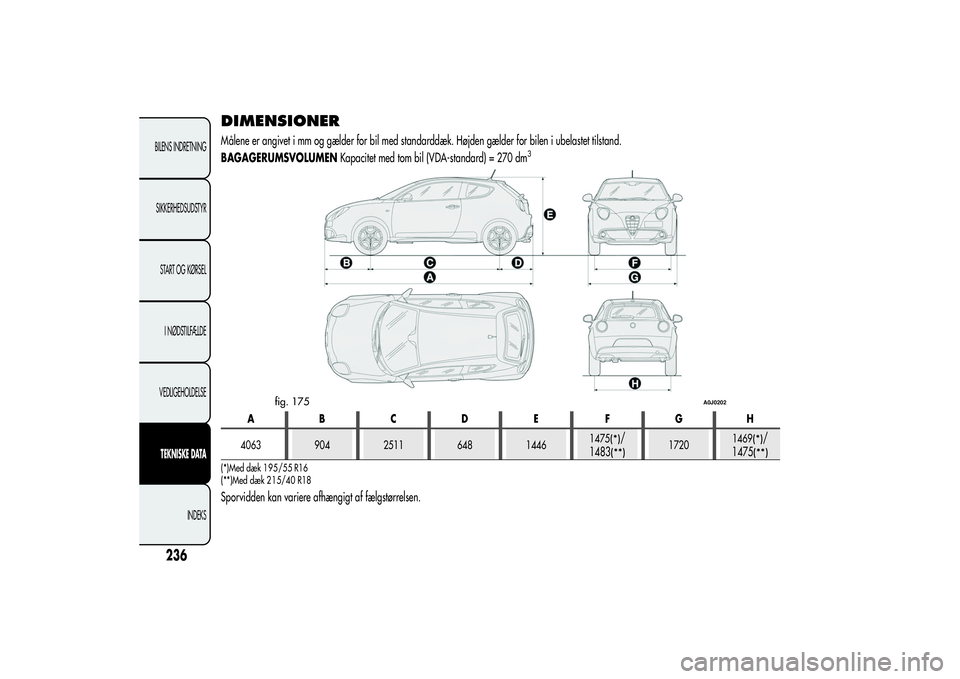

DIMENSIONERMålene er angivet i mm og gælder for bil med standarddæk. Højden gælder for bilen i ubelastet tilstand.
BAGAGERUMSVOLUMENKapacitet med tom bil (VDA-standard) = 270 dm
3
AB CD E FGH
4063 904 2511 648 14461475
(*)/
1483(**)
17201469
(*)/
1475(**)
(*)Med dæk / R1
(**)Med dæk 5/ R18Sporvidden kan variere afhængigt af fælgstørrelsen.
fig. 175
A0J0202
236BILENS INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSETEKNISKE DATA
INDEKS
195 55 6
21 40
