2013 Alfa Romeo MiTo ΒΙΒΛΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ (in Greek)

ΠΛΑΦΟΝΙΕΡΑ ΦΩΤΩΝ ΣΤΟ ΚΑΤΩ ΜΕΡΟΣ
ΤΩΝ ΘΥΡΩΝΓια την αντικατάσταση του λαμπτήρα προχωρήστε σύμφωνα με τα
παρακάτω:
❒ανοίξτε την πόρτα και βγάλτε την πλαφονιέρα πιέζοντας με ένα
κατσαβίδι επάνω στην ασφάλεια στήριξης A εικ. 147
❒πατήστε στο πλάι επάνω στο προστατευτικό B εικ. 147 στους
πείρους στήριξης και αντικαταστήστε το λαμπτήρα C❒μοντάρετε το προστατευτικό βάζοντας τους δύο πείρους στήριξης
❒μοντάρετε την πλαφονιέρα βάζοντάς την πρώτα από την πλευρά
D και στη συνέχεια πιέστε προς τα επάνω μέχρι να ακούσετε το
κλικ ασφάλισης.
εικ. 147
A0J0125
181ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
EYPETHPIO

ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΑΣΦΑΛΕΙΩΝΓΕΝΙΚΑΟι ασφάλειες προστατεύουν το ηλεκτρικό σύστημα επεμβαίνοντας σε
περίπτωση βλάβης ή λανθασμένης παρέμβασης επάνω στο σύστημα.
Επομένως, όταν μία διάταξη δεν λειτουργεί, πρέπει να ελέγξετε την
απόδοση την αντίστοιχης ασφάλειας προστασίας: το αγώγιμο
στοιχείο A εικ. 148 δεν πρέπει να έχει κοπεί.
Αν έχει κοπεί, αντικαταστήστε την καμένη ασφάλεια με μία άλλη με τα
ίδια Αμπέρ (ίδιο χρώμα).
B = ασφάλεια ακέραιη.
C = ασφάλεια με καμένο αγώγιμο στοιχείο.
Αν η ασφάλεια καεί και πάλι, επικοινωνήστε με τα
Εξουσιοδοτημένα Συνεργεία της Alfa Romeo.
Ποτέ μην αντικαθιστάτε μία καμένη ασφάλεια με μεταλλικά σύρματα
ή άλλο υλικόΠοτέ μην αντικαθιστάτε μία ασφάλεια με μία άλλη η οποία έχει
περισσότερα Αμπέρ· ΚΙΝΔΥΝΟΣ ΠΡΟΚΛΗΣΗΣ ΦΩΤΙΑΣ.Αν καεί μία γενική ασφάλεια προστασίας (MAXI-FUSE,
MEGA-FUSE, MIDI-FUSE) απευθυνθείτε στα Εξουσιοδοτημένα
Συνεργεία της Alfa Romeo.Πριν αντικαταστήσετε μία ασφάλεια, ελέγξτε ότι έχει αφαιρεθεί
το κλειδί από το διακόπτη ανάφλεξης και ότι όλες οι άλλες
ηλεκτρικές συσκευές έχουν σβήσει και/ή απενεργοποιηθεί.Εάν επέμβει μία γενική ασφάλεια για την προστασία των
συστημάτων ασφάλειας (σύστημα αερόσακου, σύστημα
πέδησης), των συστημάτων κινητήρα-μετάδοσης (σύστημα
κινητήρα, σύστημα κιβωτίου ταχυτήτων) ή του συστήματος διεύθυνσης,
απευθυνθείτε στα Εξουσιοδοτημένα Συνεργεία της Alfa Romeo.
εικ. 148
A0J0048
182
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
EYPETHPIO

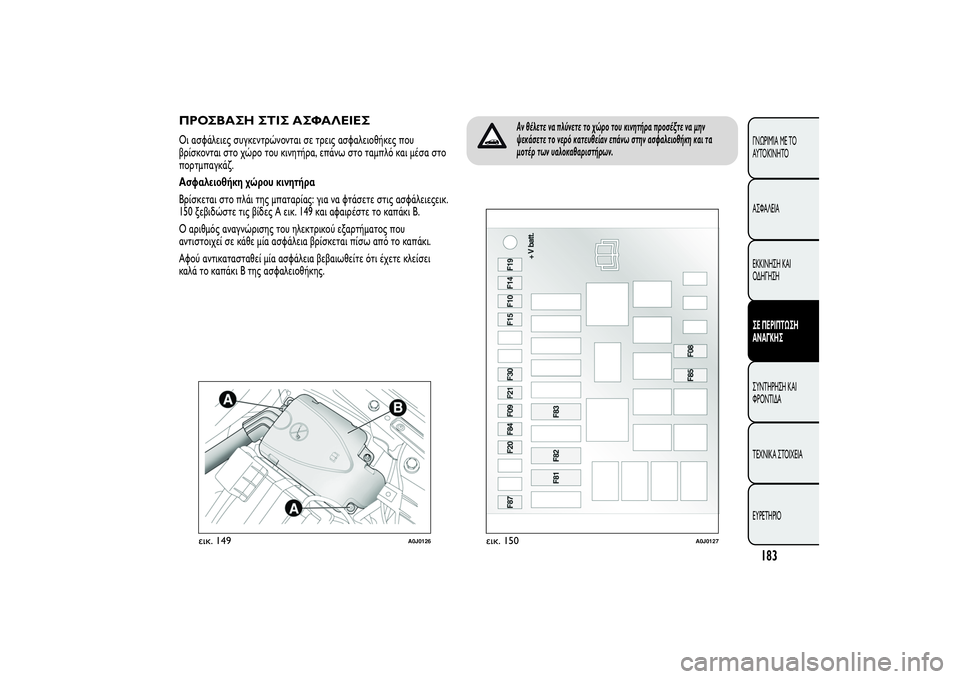

ΠΡΟΣΒΑΣΗ ΣΤΙΣ ΑΣΦΑΛΕΙΕΣΟι ασφάλειες συγκεντρώνονται σε τρεις ασφαλειοθήκες που
βρίσκονται στο χώρο του κινητήρα, επάνω στο ταμπλό και μέσα στο
πορτμπαγκάζ.
Ασφαλειοθήκη χώρου κινητήρα
Βρίσκεται στο πλάι της μπαταρίας: για να φτάσετε στις ασφάλειεςεικ.
150 ξεβιδώστε τις βίδες A εικ. 149 και αφαιρέστε το καπάκι B.
Ο αριθμός αναγνώρισης του ηλεκτρικού εξαρτήματος που
αντιστοιχεί σε κάθε μία ασφάλεια βρίσκεται πίσω από το καπάκι.
Αφού αντικατασταθεί μία ασφάλεια βεβαιωθείτε ότι έχετε κλείσει
καλά το καπάκι Β της ασφαλειοθήκης.
Αν θέλετε να πλύνετε το χώρο του κινητήρα προσέξτε να μην
ψεκάσετε το νερό κατευθείαν επάνω στην ασφαλειοθήκη και τα
μοτέρ των υαλοκαθαριστήρων.
εικ. 149
A0J0126
εικ. 150
A0J0127
183ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
EYPETHPIO

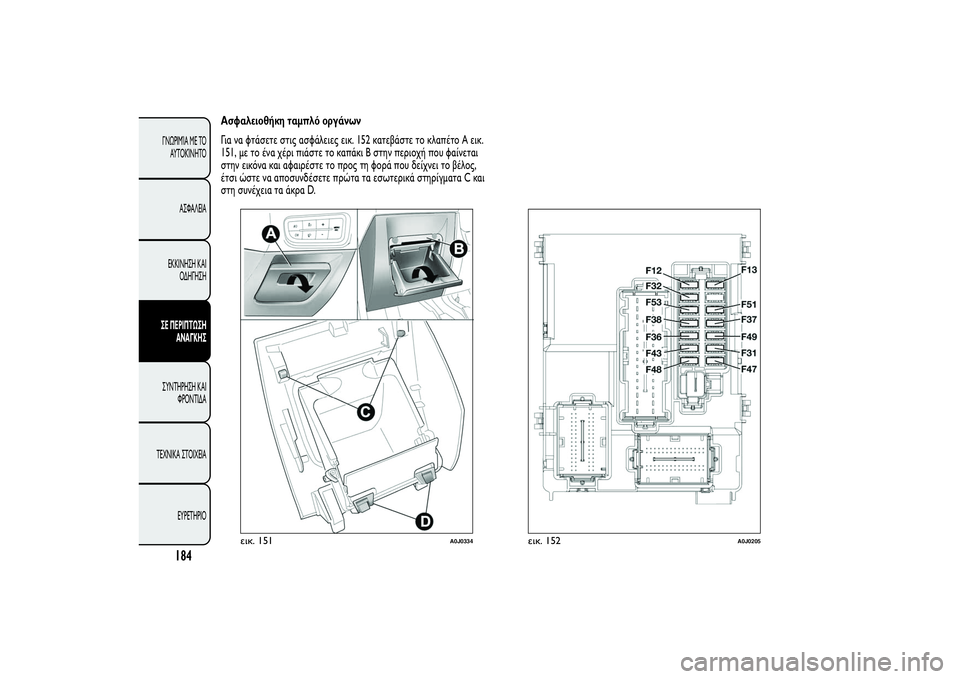

Ασφαλειοθήκη ταμπλό οργάνων
Για να φτάσετε στις ασφάλειες εικ. 152 κατεβάστε το κλαπέτο A εικ.
151, με το ένα χέρι πιάστε το καπάκι Β στην περιοχή που φαίνεται
στην εικόνα και αφαιρέστε το προς τη φορά που δείχνει το βέλος,
έτσι ώστε να αποσυνδέσετε πρώτα τα εσωτερικά στηρίγματα C και
στη συνέχεια τα άκρα D.
εικ. 151
A0J0334
εικ. 152
A0J0205
184
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
EYPETHPIO

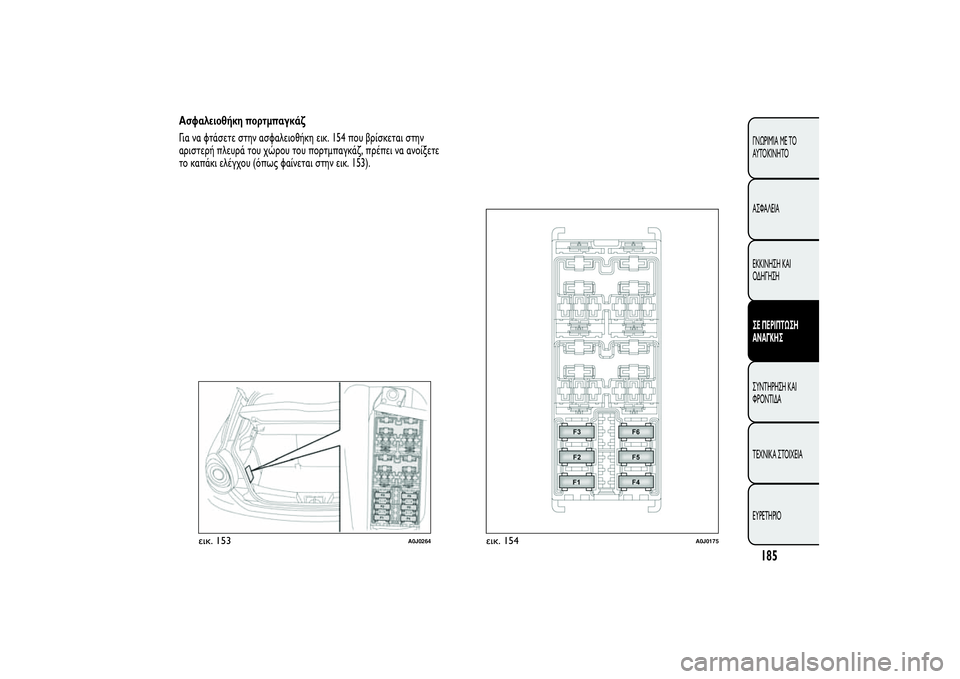

Ασφαλειοθήκη πορτμπαγκάζ
Για να φτάσετε στην ασφαλειοθήκη εικ. 154 που βρίσκεται στην
αριστερή πλευρά του χώρου του πορτμπαγκάζ, πρέπει να ανοίξετε
το καπάκι ελέγχου (όπως φαίνεται στην εικ. 153).
εικ. 153
A0J0264
εικ. 154
A0J0175
185ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
EYPETHPIO

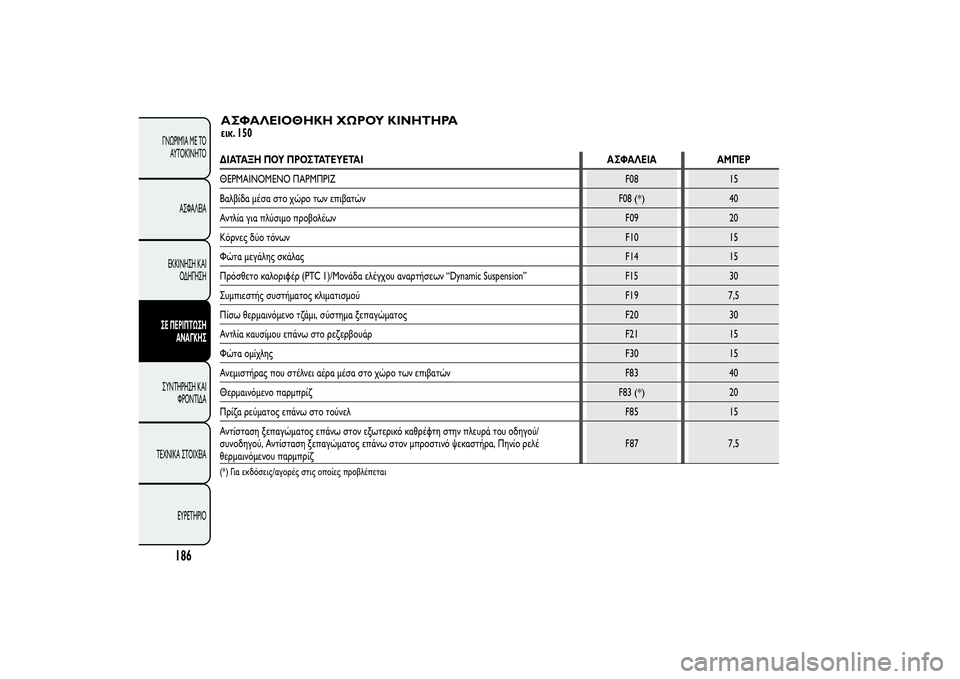

ΑΣΦΑΛΕΙΟΘΗΚΗ ΧΩΡΟΥ ΚΙΝΗΤΗΡΑεικ. 150
186
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
EYPETHPIO
ΔΙΑΤΑΞΗ ΠΟΥ ΠΡΟΣΤΑΤΕΥΕΤΑΙ ΑΣΦΑΛΕΙΑ ΑΜΠΕΡ
ΘΕΡΜΑΙΝΟΜΕΝΟ ΠΑΡΜΠΡΙΖF08 15
Βαλβίδα μέσα στο χώρο των επιβατών
F08
(*)
40
Αντλία για πλύσιμο προβολέωνF09 20
Κόρνες δύο τόνωνF10 15
Φώτα μεγάλης σκάλαςF14 15
Πρόσθετο καλοριφέρ (PTC 1)/Μονάδα ελέγχου αναρτήσεων “Dynamic Suspension” F15 30
Συμπιεστής συστήματος κλιματισμού F19 7,5
Πίσω θερμαινόμενο τζάμι, σύστημα ξεπαγώματος F20 30
Αντλία καυσίμου επάνω στο ρεζερβουάρ F21 15
Φώτα ομίχληςF30 15
Ανεμιστήρας που στέλνει αέρα μέσα στο χώρο των επιβατών F83 40
Θερμαινόμενο παρμπρίζ
F83
(*)
20
Πρίζα ρεύματος επάνω στο τούνελ F85 15
Αντίσταση ξεπαγώματος επάνω στον εξωτερικό καθρέφτη στην πλευρά του οδηγού/
συνοδηγού, Αντίσταση ξεπαγώματος επάνω στον μπροστινό ψεκαστήρα, Πηνίο ρελέ
θερμαινόμενου παρμπρίζF87 7,5
(*) Για εκδόσεις/αγορές στις οποίες προβλέπεται

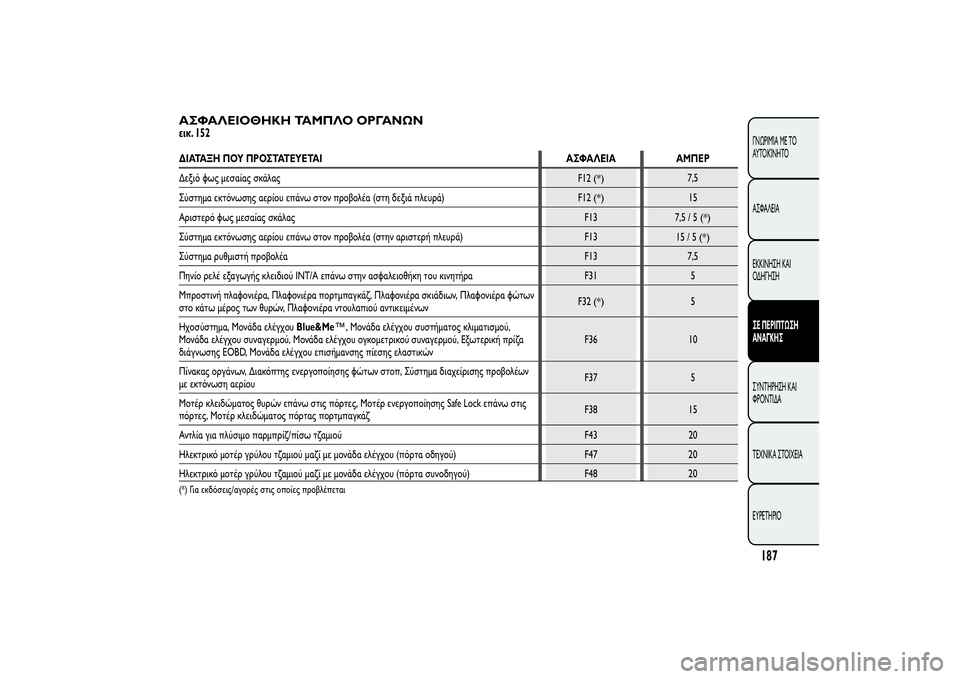

ΑΣΦΑΛΕΙΟΘΗΚΗ ΤΑΜΠΛΟ ΟΡΓΑΝΩΝεικ. 152ΔΙΑΤΑΞΗ ΠΟΥ ΠΡΟΣΤΑΤΕΥΕΤΑΙ ΑΣΦΑΛΕΙΑ ΑΜΠΕΡ
Δεξιό φως μεσαίας σκάλας
F12
(*)
7,5
Σύστημα εκτόνωσης αερίου επάνω στον προβολέα (στη δεξιά πλευρά)
F12
(*)
15
Αριστερό φως μεσαίας σκάλαςF13
7,5/5
(*)
Σύστημα εκτόνωσης αερίου επάνω στον προβολέα (στην αριστερή πλευρά) F13
15/5
(*)
Σύστημα ρυθμιστή προβολέαF13 7,5
Πηνίο ρελέ εξαγωγής κλειδιού INT/A επάνω στην ασφαλειοθήκη του κινητήρα F31 5
Μπροστινή πλαφονιέρα, Πλαφονιέρα πορτμπαγκάζ, Πλαφονιέρα σκιάδιων, Πλαφονιέρα φώτων
στο κάτω μέρος των θυρών, Πλαφονιέρα ντουλαπιού αντικειμένωνF32
(*)
5
Ηχοσύστημα, Μονάδα ελέγχουBlue&Me
™, Μονάδα ελέγχου συστήματος κλιματισμού,
Μονάδα ελέγχου συναγερμού, Μονάδα ελέγχου ογκομετρικού συναγερμού, Εξωτερική πρίζα
διάγνωσης EOBD, Μονάδα ελέγχου επισήμανσης πίεσης ελαστικώνF36 10
Πίνακας οργάνων, Διακόπτης ενεργοποίησης φώτων στοπ, Σύστημα διαχείρισης προβολέων
με εκτόνωση αερίουF37 5
Μοτέρ κλειδώματος θυρών επάνω στις πόρτες, Μοτέρ ενεργοποίησης Safe Lock επάνω στις
πόρτες, Μοτέρ κλειδώματος πόρτας πορτμπαγκάζF38 15
Αντλία για πλύσιμο παρμπρίζ/πίσω τζαμιού F43 20
Ηλεκτρικό μοτέρ γρύλου τζαμιού μαζί με μονάδα ελέγχου (πόρτα οδηγού) F47 20
Ηλεκτρικό μοτέρ γρύλου τζαμιού μαζί με μονάδα ελέγχου (πόρτα συνοδηγού) F48 20
(*) Για εκδόσεις/αγορές στις οποίες προβλέπεται
187ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
EYPETHPIO

ΔΙΑΤΑΞΗ ΠΟΥ ΠΡΟΣΤΑΤΕΥΕΤΑΙ ΑΣΦΑΛΕΙΑ ΑΜΠΕΡ
Μονάδα ελέγχου αισθητήρων παρκαρίσματος, Μονάδα ελέγχου εντοπισμού πίεσης ελαστικών,
Αισθητήρας βροχής/χαμηλού φωτισμού επάνω στον εσωτερικό καθρέφτη, Ηλεκτροχρωμικός
αισθητήρας επάνω στον εσωτερικό καθρέφτη, Οθόνη λυχνία ενεργοποίησης ζωνών
ασφαλείας επάνω στον εσωτερικό καθρέφτη, Φωτισμός πλήκτρων (κεντρική πλακέτα
πλήκτρων, πλακέτα εντολών στην πλευρά του οδηγού, πλακέτα πλήκτρων επάνω στο τιμόνι,
πλακέτα πλήκτρωνBlue&Me
™)), Διακόπτες ενεργοποίησης αντιστάσεων θέρμανσης επάνω
στα μπροστινών καθίσματα, Μονάδα ελέγχου ογκομετρικών αισθητήρων συναγερμού, Μονάδα
ελέγχου ηλεκτρικής συρόμενης οροφής, Πρίζα συστήματος πλοήγησης επάνω στο ταμπλόF49 5
Διακόπτης ενεργοποίησης συμπλέκτη, Διακόπτης ενεργοποίησης φώτων στοπ, πηνία ρελέ
επάνω στην ασφαλειοθήκη του κινητήρα, Σύστημα εντολών επάνω στο σύνολο του
καλοριφέρ/κλιματισμού, Μονάδα ελέγχουBlue&Me
™, Προεγκατάσταση ηχοσυστήματος,
Μετρητής μάζας αέρα, Αισθητήρας παρουσίας νερού στο πετρέλαιοF51 5
Πίνακας οργάνωνF53 5
