2013 Alfa Romeo MiTo ΒΙΒΛΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ (in Greek)

Λαμπτήρες Τύπος Ισχύς Αναφορά Εικόνας
Μπροστινά φώτα θέσης/Φώτα ημέρας W21/5W 5/21W Έως
Πίσω φώτα θέσης LED - -
Φώτα μεσαίας σκάλας H7 55W D
Φώτα μεγάλης σκάλας H7 55W D
Φώτα μεσαίας/μεγάλης σκάλας (εκδόσεις με προβολείς
Bi-Xenon) (για εκδόσεις/αγορές στις οποίες προβλέπεται)F D1S -
Μπροστινά φλας μονάδα 24W 24W Χ
Πίσω φλας P21W 21W Χ
Πλευρικά φλας WY5W 5W Έως
Φώτα στοπ LED - -
3° στοπ LED - -
Φώτα πινακίδας W5W 5W A
Φώτα ομίχλης H1 55W E
Πίσω φώτα ομίχλης P21W 21W Χ
Όπισθεν P21W 21W B
Εμπρόσθια πλαφονιέρα C10W 10W C
Πλαφονιέρα χώρου αποσκευών W5W 5W A
Πλαφονιέρα ντουλαπιού ταμπλό C5W 5W C
Πλαφονιέρα στο κάτω μέρος των θυρών W5W 5W A
173ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
EYPETHPIO

ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΕΞΩΤΕΡΙΚΟΥ
ΛΑΜΠΤΗΡΑΕΜΠΡΟΣΘΙΑ ΟΠΤΙΚΑ ΣΥΝΟΛΑΤα εμπρόσθια οπτικά σύνολα (φανάρια) περιέχουν τους λαμπτήρες
για τα φώτα θέσης/φώτα ημέρας (D.R.L.), τη μεσαία σκάλα, τη μεγάλη
σκάλα και τα φλας. Η θέση των λαμπτήρων είναι η παρακάτω εικ.
131:AΦώτα θέσης/φώτα ημέρας και φώτα μεγάλης σκάλαςBΦώτα μεσαίας σκάλαςCΦλαςΦΩΤΑ ΘΕΣΗΣ/ΦΩΤΑ ΗΜΕΡΑΣ (D.R.L.)Για την αντικατάσταση του λαμπτήρα συνεχίσετε σύμφωνα με τα
παρακάτω:
❒βγάλτε το καπάκι A εικ. 131❒βγάλτε το ντουί B εικ. 132, βγάλτε το λαμπτήρα και αντικαταστήστε
τον
❒μοντάρετε το ντουί B και βεβαιωθείτε ότι έχει ασφαλίσει
❒μοντάρετε το καπάκι A εικ. 131.
ΦΩΤΑ ΜΕΓΑΛΗΣ ΣΚΑΛΑΣΓια την αντικατάσταση του λαμπτήρα συνεχίσετε σύμφωνα με τα
παρακάτω:
❒βγάλτε το καπάκι A εικ. 131
❒βγάλτε το ντουί C εικ. 132, βγάλτε το λαμπτήρα και αντικαταστήστε
τον
❒μοντάρετε το ντουί, και βεβαιωθείτε ότι έχει ασφαλίσει
❒μοντάρετε το καπάκι A εικ. 131.
εικ. 131
A0J0021
εικ. 132
A0J0041
174
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
EYPETHPIO

ΦΩΤΑ ΜΕΣΑΙΑΣ ΣΚΑΛΑΣΜε λαμπτήρες πυράκτωσης
Για την αντικατάσταση του λαμπτήρα συνεχίσετε σύμφωνα με τα
παρακάτω:
❒βγάλτε το καπάκι B εικ. 131
❒βγάλτε το καπάκι A εικ. 133 προστασίας του λαμπτήρα
❒βγάλτε το λαμπτήρα και αντικαταστήστε τον
❒μοντάρετε το ντουί, και βεβαιωθείτε ότι έχει ασφαλίσει
❒μοντάρετε το καπάκι B εικ. 131.
Με λαμπτήρες εκτόνωσης αερίου (Bixenon)
(για εκδόσεις/αγορές στις οποίες προβλέπεται)
Για την αντικατάσταση αυτών των λαμπτήρων απευθυνθείτε
στα Εξουσιοδοτημένα Συνεργεία της Alfa Romeo.
ΦΛΑΣΕμπρός
Για να αντικαταστήσετε το λαμπτήρα πάρτε το κλειδί A εικ. 134 (που
βρίσκεται μέσα στη θήκη για τα έγγραφα), τοποθετήστε το μέσα
στη βάση Β και γυρίστε αριστερόστροφα το ντουί.
εικ. 133
A0J0040
εικ. 134
A0J0018
175ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
EYPETHPIO
Βγάλτε το λαμπτήρα και αντικαταστήστε τον.

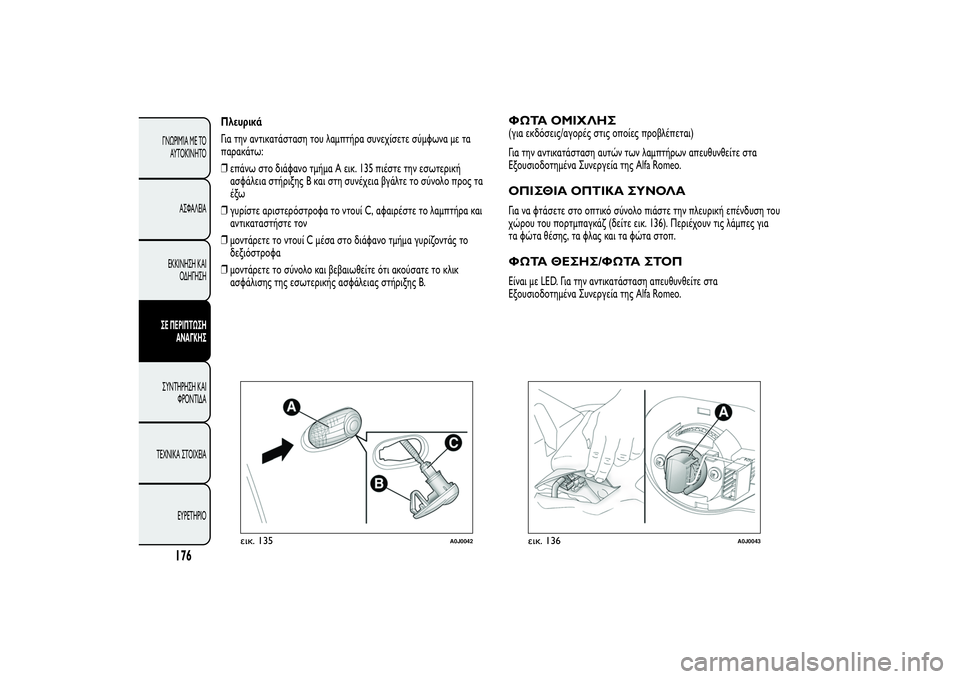

Πλευρικά
Για την αντικατάσταση του λαμπτήρα συνεχίσετε σύμφωνα με τα
παρακάτω:
❒επάνω στο διάφανο τμήμα A εικ. 135 πιέστε την εσωτερική
ασφάλεια στήριξης Β και στη συνέχεια βγάλτε το σύνολο προς τα
έξω
❒γυρίστε αριστερόστροφα το ντουί C, αφαιρέστε το λαμπτήρα και
αντικαταστήστε τον
❒μοντάρετε το ντουί C μέσα στο διάφανο τμήμα γυρίζοντάς το
δεξιόστροφα
❒μοντάρετε το σύνολο και βεβαιωθείτε ότι ακούσατε το κλικ
ασφάλισης της εσωτερικής ασφάλειας στήριξης B.
ΦΩΤΑ ΟΜΙΧΛΗΣ(για εκδόσεις/αγορές στις οποίες προβλέπεται)
Για την αντικατάσταση αυτών των λαμπτήρων απευθυνθείτε στα
Εξουσιοδοτημένα Συνεργεία της Alfa Romeo.ΟΠΙΣΘΙΑ ΟΠΤΙΚΑ ΣΥΝΟΛΑΓια να φτάσετε στο οπτικό σύνολο πιάστε την πλευρική επένδυση του
χώρου του πορτμπαγκάζ (δείτε εικ. 136). Περιέχουν τις λάμπες για
τα φώτα θέσης, τα φλας και τα φώτα στοπ.ΦΩΤΑ ΘΕΣΗΣ/ΦΩΤΑ ΣΤΟΠΕίναι με LED. Για την αντικατάσταση απευθυνθείτε στα
Εξουσιοδοτημένα Συνεργεία της Alfa Romeo.
εικ. 135
A0J0042
εικ. 136
A0J0043
176
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
EYPETHPIO

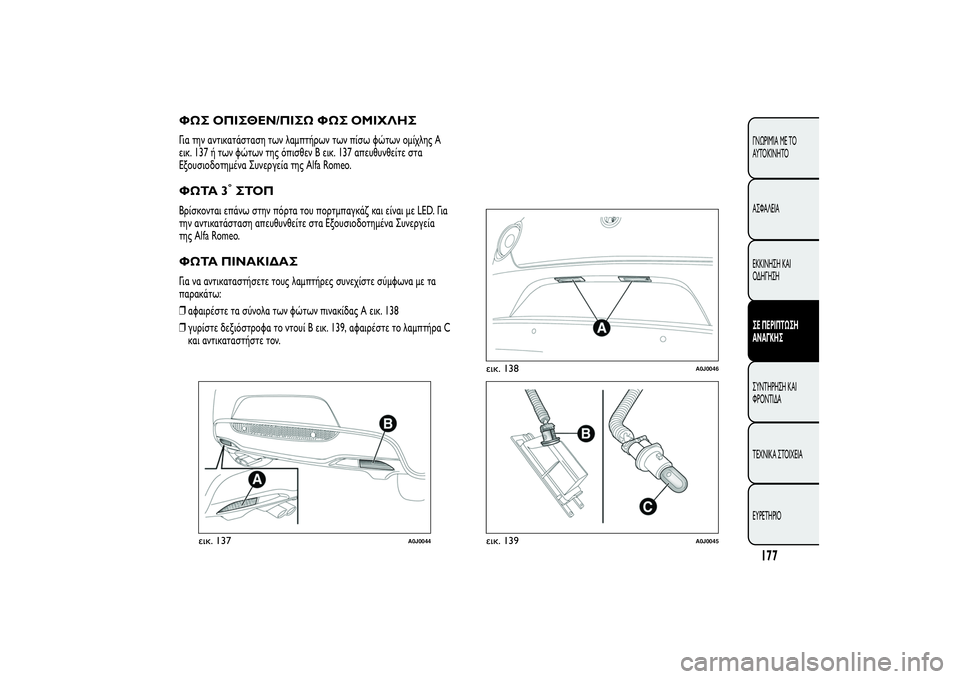

ΦΩΣ ΟΠΙΣΘΕΝ/ΠΙΣΩ ΦΩΣ ΟΜΙΧΛΗΣΓια την αντικατάσταση των λαμπτήρων των πίσω φώτων ομίχλης A
εικ. 137 ή των φώτων της όπισθεν B εικ. 137 απευθυνθείτε στα
Εξουσιοδοτημένα Συνεργεία της Alfa Romeo.ΦΩΤΑ 3
°ΣΤΟΠ
Βρίσκονται επάνω στην πόρτα του πορτμπαγκάζ και είναι με LED. Για
την αντικατάσταση απευθυνθείτε στα Εξουσιοδοτημένα Συνεργεία
της Alfa Romeo.ΦΩΤΑ ΠΙΝΑΚΙΔΑΣΓια να αντικαταστήσετε τους λαμπτήρες συνεχίστε σύμφωνα με τα
παρακάτω:
❒αφαιρέστε τα σύνολα των φώτων πινακίδας A εικ. 138
❒γυρίστε δεξιόστροφα το ντουί B εικ. 139, αφαιρέστε το λαμπτήρα C
και αντικαταστήστε τον.
εικ. 137
A0J0044
εικ. 138
A0J0046
εικ. 139
A0J0045
177ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
EYPETHPIO

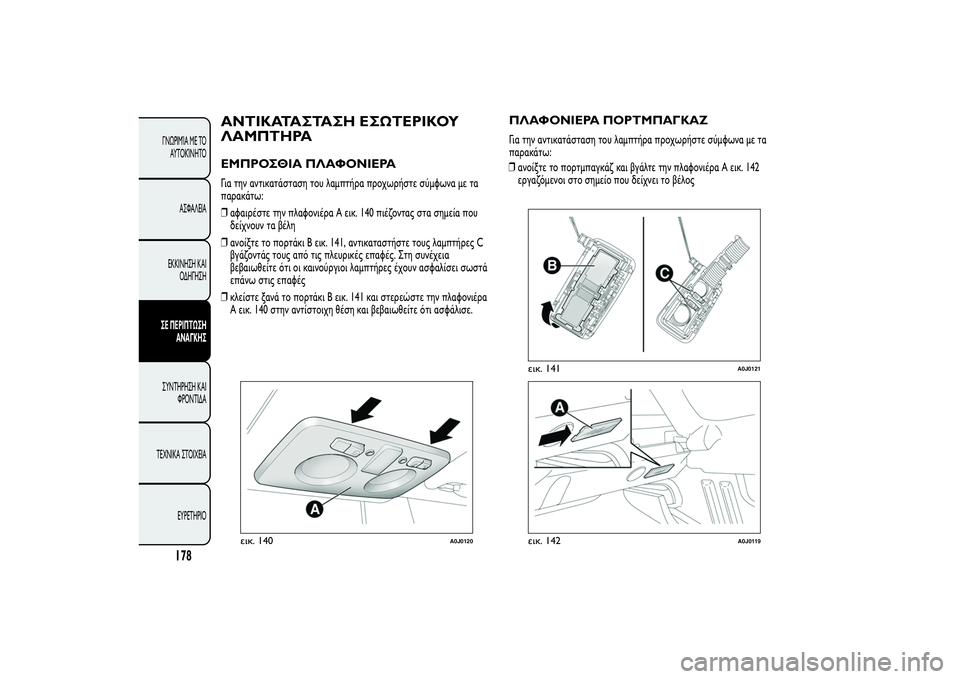

ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΕΣΩΤΕΡΙΚΟΥ
ΛΑΜΠΤΗΡΑΕΜΠΡΟΣΘΙΑ ΠΛΑΦΟΝΙΕΡΑΓια την αντικατάσταση του λαμπτήρα προχωρήστε σύμφωνα με τα
παρακάτω:
❒αφαιρέστε την πλαφονιέρα A εικ. 140 πιέζοντας στα σημεία που
δείχνουν τα βέλη
❒ανοίξτε το πορτάκι B εικ. 141, αντικαταστήστε τους λαμπτήρες C
βγάζοντάς τους από τις πλευρικές επαφές. Στη συνέχεια
βεβαιωθείτε ότι οι καινούργιοι λαμπτήρες έχουν ασφαλίσει σωστά
επάνω στις επαφές
❒κλείστε ξανά το πορτάκι B εικ. 141 και στερεώστε την πλαφονιέρα
A εικ. 140 στην αντίστοιχη θέση και βεβαιωθείτε ότι ασφάλισε.
ΠΛΑΦΟΝΙΕΡΑ ΠΟΡΤΜΠΑΓΚΑΖΓια την αντικατάσταση του λαμπτήρα προχωρήστε σύμφωνα με τα
παρακάτω:
❒ανοίξτε το πορτμπαγκάζ και βγάλτε την πλαφονιέρα A εικ. 142
εργαζόμενοι στο σημείο που δείχνει το βέλος
εικ. 140
A0J0120
εικ. 141
A0J0121
εικ. 142
A0J0119
178
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
EYPETHPIO

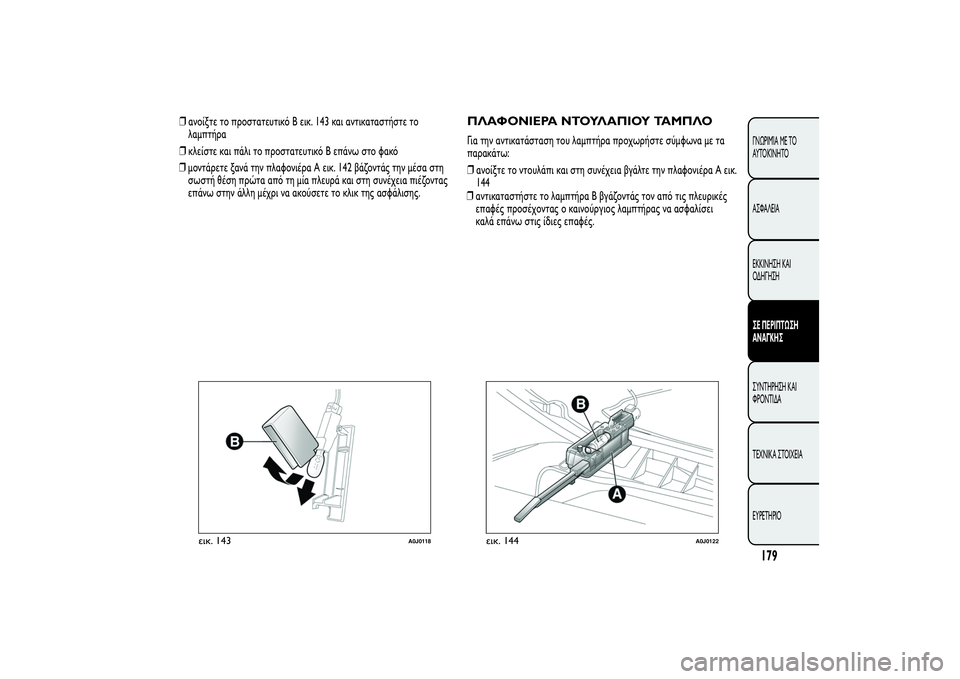

❒μοντάρετε ξανά την πλαφονιέρα A εικ. 142 βάζοντάς την μέσα στη
σωστή θέση πρώτα από τη μία πλευρά και στη συνέχεια πιέζοντας
επάνω στην άλλη μέχρι να ακούσετε το κλικ της ασφάλισης.
ΠΛΑΦΟΝΙΕΡΑ ΝΤΟΥΛΑΠΙΟΥ ΤΑΜΠΛΟΓια την αντικατάσταση του λαμπτήρα προχωρήστε σύμφωνα με τα
παρακάτω:
❒ανοίξτε το ντουλάπι και στη συνέχεια βγάλτε την πλαφονιέρα A εικ.
144
❒αντικαταστήστε το λαμπτήρα Β βγάζοντάς τον από τις πλευρικές
επαφές προσέχοντας ο καινούργιος λαμπτήρας να ασφαλίσει
καλά επάνω στις ίδιες επαφές.
εικ. 143
A0J0118
εικ. 144
A0J0122
179ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
EYPETHPIO
❒ανοίξτε το προστατευτικό B εικ. 143 και αντικαταστήστε το
λαμπτήρα
❒κλείστε και πάλι το προστατευτικό B επάνω στο φακό

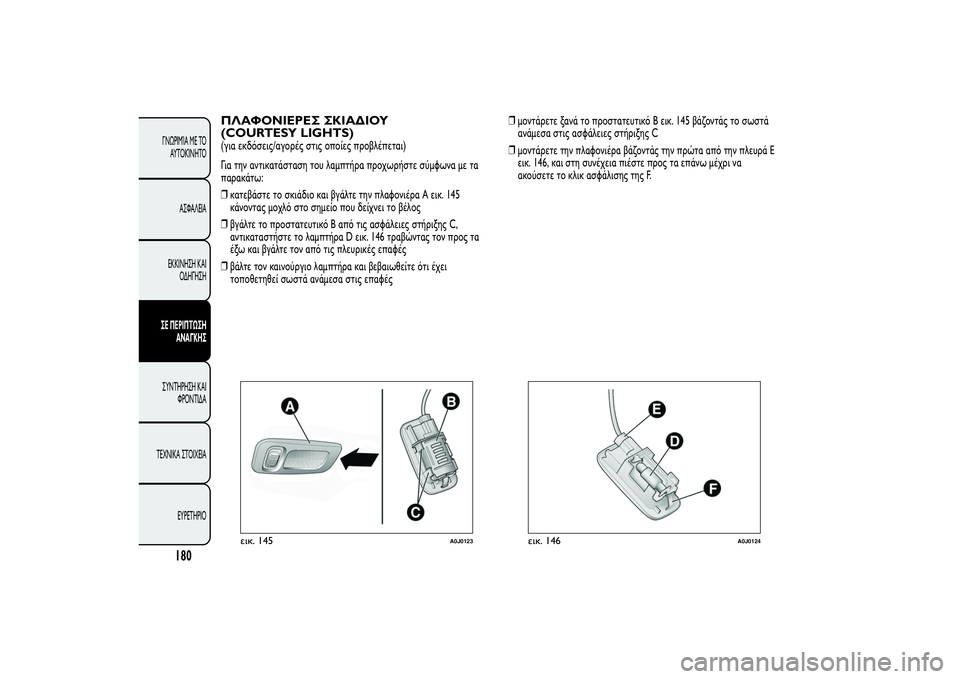

ΠΛΑΦΟΝΙΕΡΕΣ ΣΚΙΑΔΙΟΥ
(COURTESY LIGHTS)(για εκδόσεις/αγορές στις οποίες προβλέπεται)
Για την αντικατάσταση του λαμπτήρα προχωρήστε σύμφωνα με τα
παρακάτω:
❒κατεβάστε το σκιάδιο και βγάλτε την πλαφονιέρα A εικ. 145
κάνοντας μοχλό στο σημείο που δείχνει το βέλος
❒βγάλτε το προστατευτικό B από τις ασφάλειες στήριξης C,
αντικαταστήστε το λαμπτήρα D εικ. 146 τραβώντας τον προς τα
έξω και βγάλτε τον από τις πλευρικές επαφές
❒βάλτε τον καινούργιο λαμπτήρα και βεβαιωθείτε ότι έχει
τοποθετηθεί σωστά ανάμεσα στις επαφές❒μοντάρετε ξανά το προστατευτικό B εικ. 145 βάζοντάς το σωστά
ανάμεσα στις ασφάλειες στήριξης C
❒μοντάρετε την πλαφονιέρα βάζοντάς την πρώτα από την πλευρά E
εικ. 146, και στη συνέχεια πιέστε προς τα επάνω μέχρι να
ακούσετε το κλικ ασφάλισης της F.
εικ. 145
A0J0123
εικ. 146
A0J0124
180
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
EYPETHPIO
