2013 Abarth 500 Drift- och underhållshandbok (in Swedish)

144VARNINGS
LAMPOR OCH
MEDDELANDENALFABETISK
ORDNING LÄR KÄNNA
DIN BIL SÄKERHET START OCH
KÖRNING I NÖDLÄGE UNDERHÅLL
OCH SKÖTSEL TEKNISKA
DATA
MOTORKOD – KAROSSVERSIONVersion Motorkod Karossversion1.4 BENSINTURBO ABARTH312A1000 312AXD1A 05B
141-159 ABARTH 500 2ed SW_145-163 FIAT 500 IT 13/06/13 15.33 Pagina 144

145
VARNINGS
LAMPOR OCH
MEDDELANDEN ALFABETISK
ORDNING LÄR KÄNNA
DIN BIL SÄKERHET START OCH
KÖRNING I NÖDLÄGE UNDERHÅLL
OCH SKÖTSEL TEKNISKA
DATA

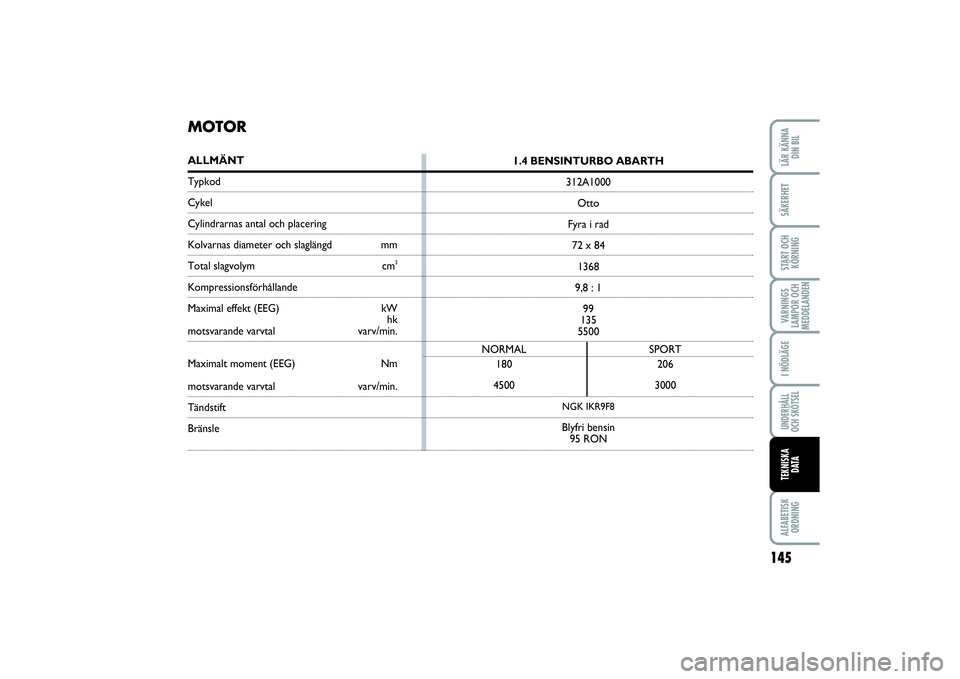

MOTORALLMÄNTTypkodCykelCylindrarnas antal och placeringKolvarnas diameter och slaglängd mmTotal slagvolym cm
3
Kompressionsförhållande
Maximal effekt (EEG) kW
hkmotsvarande varvtal varv/min.
Maximalt moment (EEG) Nmmotsvarande varvtal varv/min.Tändstift
Bränsle
1.4 BENSINTURBO ABARTH
312A1000
Otto
Fyra i rad
72 x 84
1368
9,8 : 1
99
135
5500
NORMAL SPORT
180 206
4500 3000
NGK IKR9F8Blyfri bensin
95 RON
141-159 ABARTH 500 2ed SW_145-163 FIAT 500 IT 13/06/13 15.33 Pagina 145

146VARNINGS
LAMPOR OCH
MEDDELANDENALFABETISK
ORDNING LÄR KÄNNA
DIN BIL SÄKERHET START OCH
KÖRNING I NÖDLÄGE UNDERHÅLL
OCH SKÖTSEL TEKNISKA
DATA
BRÄNSLESYSTEM
1.4 BENSINTURBO ABARTH
Bränslesystem Elektronisk Multipoint-insprutning
sekventiell, fasad,ny turbokompressor med fast geometri
Ändringar och reparationer av bränslesystemet som utförs på felaktigt sätt och utan hänsyn till systemets tek-
niska egenskaper, kan orsaka funktionsfel med brandrisk.
OBSERVERA!
TRANSMISSION
1.4 BENSINTURBO ABARTH
Växellåda
KopplingDragkraftMed fem framväxlar och back med synkroniseringar
för tillkoppling av framväxlarna
Automatiskt reglerande med pedal utan rörelse och belastning
Fram
141-159 ABARTH 500 2ed SW_145-163 FIAT 500 IT 13/06/13 15.33 Pagina 146

147
VARNINGS
LAMPOR OCH
MEDDELANDEN ALFABETISK
ORDNING LÄR KÄNNA
DIN BIL SÄKERHET START OCH
KÖRNING I NÖDLÄGE UNDERHÅLL
OCH SKÖTSEL TEKNISKA
DATA
FJÄDRINGAR
1.4 BENSINTURBO ABARTH
Fram
BakBROMSSYSTEM
1.4 BENSINTURBO ABARTH
Färdbromsar:
– fram
– bak
Parkeringsbroms
VARNING Vatten, is och salt som sprids på gatan kan lägga sig på bromsskivorna och minska bromseffekten vid den första in-
bromsningen.STYRNING
1.4 BENSINTURBO ABARTH
Typ
Vändradie mellan trottoarer
mmed fristående hjul av typen Mc Pherson. De består av en mekanisk tvärbalk,
stötdämpare, spiralfjäder och en
krängningshämmare.
med vridaxel och sammankopplade hjul som består av en vridaxel och
krängningshämmare samt två rörformade armar med stötdämpare och spiralfjädrar.
med kolv och kuggstång med elektrisk servostyrning med dubbel funktionsstrategi
(normal/sport)
10,8 Med självventilerad skiva
skivbroms
som styrs av handspak som inverkar på bromsarna bak
141-159 ABARTH 500 2ed SW_145-163 FIAT 500 IT 13/06/13 15.33 Pagina 147

RÄTT AVLÄSNING AV
DÄCKET fig. 4
Exempel: 175/65 R 14 82H
175 = Nominell bredd (S, avstånd i mm
mellan sidorna).
65 = Förhållande höjd/bredd (H/S) i
procent.
R = Radialdäck.
14 = Diameter på fälgen i tum (Ø).
82 = Belastningsindex (kapacitet).
H = Maximalt hastighetsindex.
HJULFÄLGAR OCH DÄCK
Fälgar av lättmetall. Slanglösa däck med ra-
diell stomme. På registreringsbeviset an-
ges även alla typgodkända däck.
UPPMÄRKSAMMA Vid eventuella skillna-
der mellan ”Drift- och underhållshandbo-
ken” och ”Registreringsbeviset” ska du en-
dast ta hänsyn till uppgifterna på registre-
ringsbeviset.
För körsäkerheten är det nödvändigt att
bilen är försedd med däck av samma mär-
ke och typ på alla fyra hjulen.
VARNING! Använd inte innerslangar till
slanglösa däck.
148VARNINGS
LAMPOR OCH
MEDDELANDENALFABETISK
ORDNING LÄR KÄNNA
DIN BIL SÄKERHET START OCH
KÖRNING I NÖDLÄGE UNDERHÅLL
OCH SKÖTSEL TEKNISKA
DATA
fig. 4
F0S127Ab
HJULINSTÄLLNING
Toe-in mellan framhjulen som mätts
mellan fälgarna: 0,5 ±1 mm.
Värdena gäller för bilar i körklart skick.
141-159 ABARTH 500 2ed SW_145-163 FIAT 500 IT 13/06/13 15.33 Pagina 148

RÄTT AVLÄSNING AV
FÄLGEN fig. 4
Exempel: 5,00 B x 14 H2
5,00 = Fälgens bredd i tum 1.
B = Utskjutningens profil (sidosprång
där däckvulsten placeras) 2.
14 = Inställningsdiameter i tum (mot-
svarar den på däcket som ska
monteras) 3= Ø.
H2 = Form och antal ”pucklar” (spåret
där det slanglösa däckets däckvulst
ligger an mot fälgen).
Belastningsindex (kapacitet)
70= 335 kg 81= 462 kg
71= 345 kg 82= 475 kg
72= 355 kg 83= 487 kg
73= 365 kg 84= 500 kg
74= 375 kg 85= 515 kg
75= 387 kg 86= 530 kg
76= 400 kg 87= 545 kg
77= 412 kg 88= 560 kg
78= 425 kg 89= 580 kg
79= 437 kg 90= 600 kg
80= 450 kg 91= 615 kg
149
VARNINGS
LAMPOR OCH
MEDDELANDEN ALFABETISK
ORDNING LÄR KÄNNA
DIN BIL SÄKERHET START OCH
KÖRNING I NÖDLÄGE UNDERHÅLL
OCH SKÖTSEL TEKNISKA
DATA
Maximalt hastighetsindex
Q= upp till 160 km/tim.
R= upp till 170 km/tim.
S= upp till 180 km/tim.
T= upp till 190 km/tim.
U= upp till 200 km/tim.
H= upp till 210 km/tim.
V= upp till 240 km/tim.
W= upp till 270 km/tim.
Max. hastighetsindex
för vinterdäck
QM + S= upp till 160 km/tim.
TM + S= upp till 190 km/tim.
HM + S= upp till 210 km/tim.
fig. 5
F0Q760m
DÄCK MED FÄLGSKYDD fig. 5
Om integrerade navkapslar
som fästs (med fjäder) till
plåtfälgen och icke ursprungliga däck,
eftermarknad, med fälgskydd (se fig. 5)
används, montera INTE navkaps-
larna. Användning av olämpliga däck
och navkapslar kan medföra en plöts-
lig förlust av däcktrycket.
OBSERVERA!
141-159 ABARTH 500 2ed SW_145-163 FIAT 500 IT 13/06/13 15.33 Pagina 149

150VARNINGS
LAMPOR OCH
MEDDELANDENALFABETISK
ORDNING LÄR KÄNNA
DIN BIL SÄKERHET START OCH
KÖRNING I NÖDLÄGE UNDERHÅLL
OCH SKÖTSEL TEKNISKA
DATA

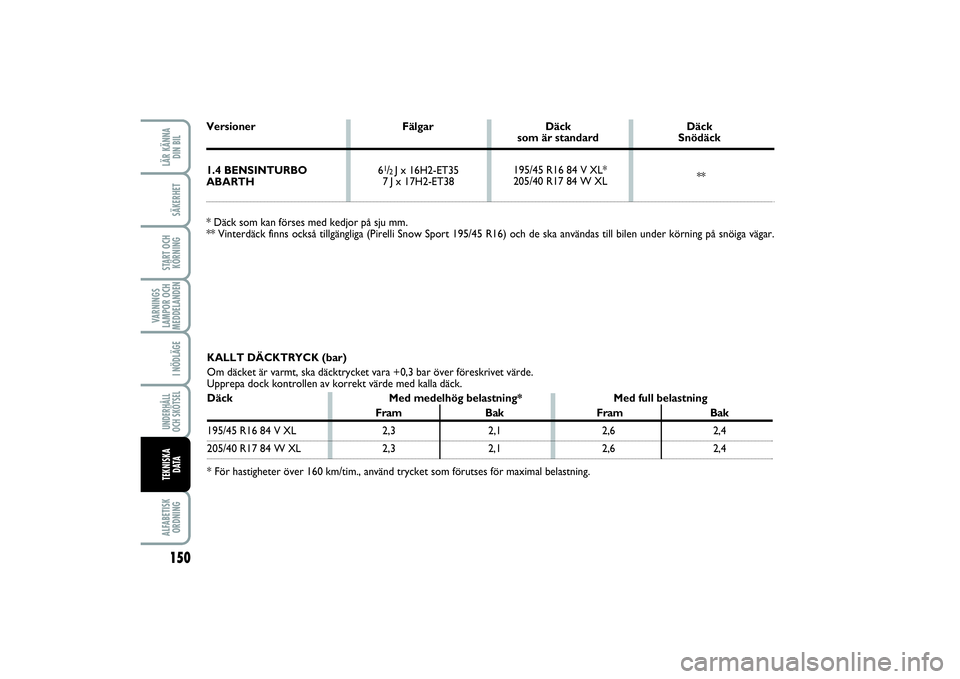

KALLT DÄCKTRYCK (bar)
Om däcket är varmt, ska däcktrycket vara +0,3 bar över föreskrivet värde.
Upprepa dock kontrollen av korrekt värde med kalla däck.
Däck Med medelhög belastning* Med full belastning
Fram Bak Fram Bak
195/45 R16 84 V XL 2,3 2,1 2,6 2,4205/40 R17 84 W XL 2,3 2,1 2,6 2,4
* För hastigheter över 160 km/tim., använd trycket som förutses för maximal belastning.
** Versioner Fälgar Däck Däck
som är standard Snödäck
1.4 BENSINTURBO
ABARTH
* Däck som kan förses med kedjor på sju mm.
** Vinterdäck finns också tillgängliga (Pirelli Snow Sport 195/45 R16) och de ska användas till bilen under körning på snöiga vägar. 6
1/2J x 16H2-ET35
7 J x 17H2-ET38195/45 R16 84 V XL*
205/40 R17 84 W XL
141-159 ABARTH 500 2ed SW_145-163 FIAT 500 IT 13/06/13 15.33 Pagina 150

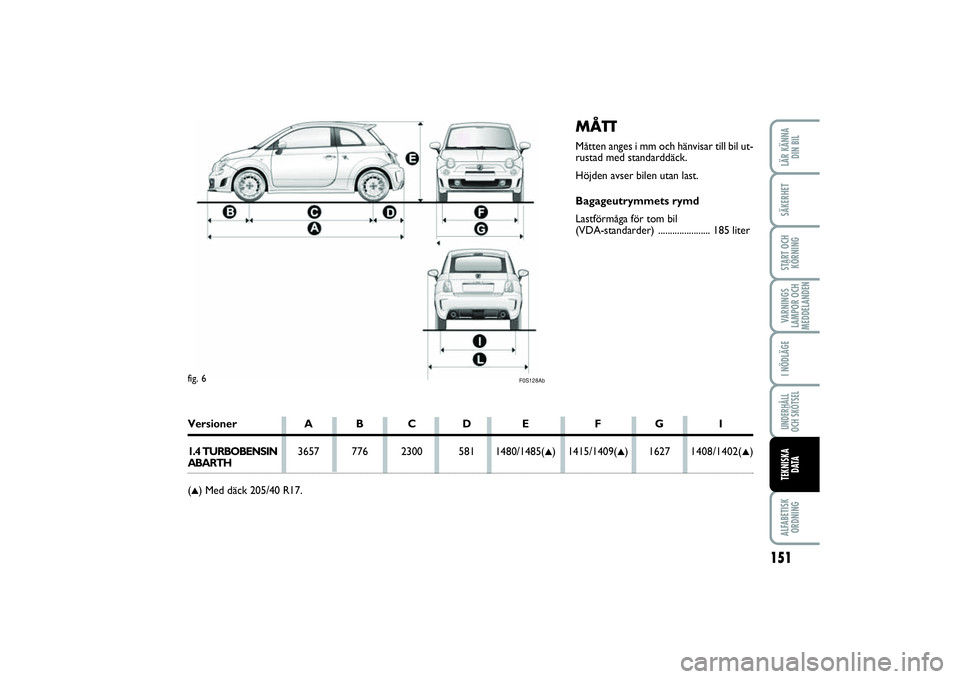

MÅTTMåtten anges i mm och hänvisar till bil ut-
rustad med standarddäck.
Höjden avser bilen utan last.
Bagageutrymmets rymd
Lastförmåga för tom bil
(VDA-standarder) ...................... 185 liter
151
VARNINGS
LAMPOR OCH
MEDDELANDEN ALFABETISK
ORDNING LÄR KÄNNA
DIN BIL SÄKERHET START OCH
KÖRNING I NÖDLÄGE UNDERHÅLL
OCH SKÖTSEL TEKNISKA
DATA
F0S128Ab
fig. 6Versioner A B C D E F G I
1.4 TURBOBENSIN 3657 776 2300 581 1480/1485(
▲) 1415/1409(
▲) 1627 1408/1402(
▲)
ABARTH
(▲) Med däck 205/40 R17.
141-159 ABARTH 500 2ed SW_145-163 FIAT 500 IT 13/06/13 15.33 Pagina 151
