2013 Abarth 500 Drift- och underhållshandbok (in Swedish)

104VARNINGS
LAMPOR OCH
MEDDELANDENUNDERHÅLL
OCH SKÖTSEL TEKNISKA
D ATAALFABETISK
ORDNINGLÄR KÄNNA
DIN BILSÄKERHETSTART OCH
KÖRNINGI NÖDLÄGE
❒

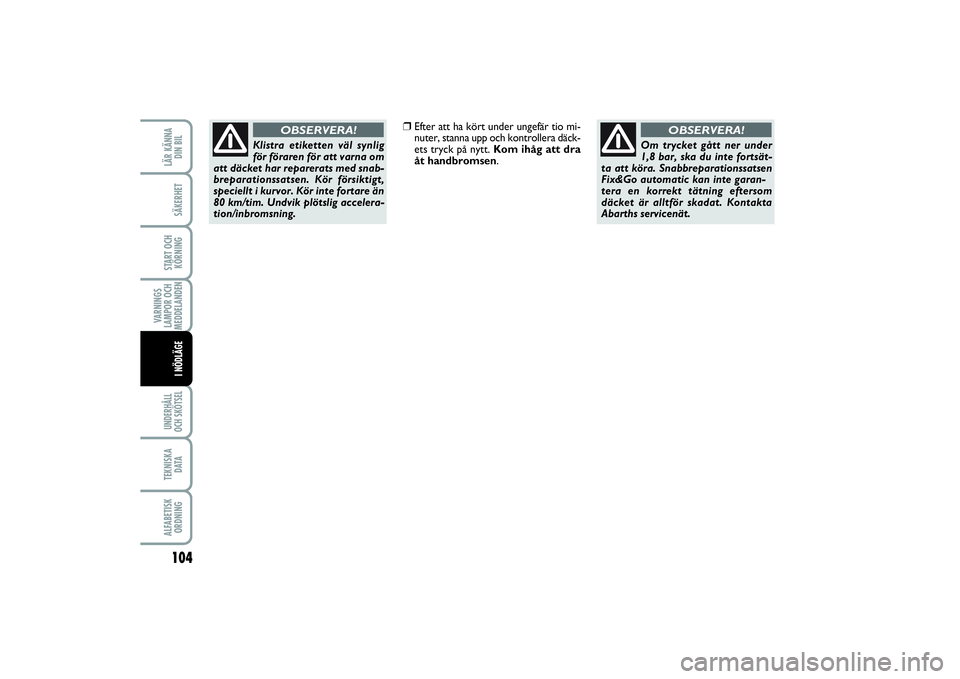

Efter att ha kört under ungefär tio mi-
nuter, stanna upp och kontrollera däck-
ets tryck på nytt. Kom ihåg att dra
åt handbromsen.
Om trycket gått ner under
1,8 bar, ska du inte fortsät-
ta att köra. Snabbreparationssatsen
Fix&Go automatic kan inte garan-
tera en korrekt tätning eftersom
däcket är alltför skadat. Kontakta
Abarths servicenät.
OBSERVERA!
Klistra etiketten väl synlig
för föraren för att varna om
att däcket har reparerats med snab-
breparationssatsen. Kör försiktigt,
speciellt i kurvor. Kör inte fortare än
80 km/tim. Undvik plötslig accelera-
tion/inbromsning.
OBSERVERA!
095-122 ABARTH 500 2ed SW .qxd_099-126 FIAT 500 IT 12/06/13 15.12 Pagina 104

105
VARNINGS
LAMPOR OCH
MEDDELANDENUNDERHÅLL
OCH SKÖTSELTEKNISKA
D ATAALFABETISK
ORDNINGLÄR KÄNNA
DIN BILSÄKERHETSTART OCH
KÖRNINGI NÖDLÄGE
Tala alltid om att däcket re-
parerats med snabbrepara-
tionssatsen. Överlämna broschyren
till personalen som ska hantera däck-
et som behandlats med reparations-
satsen.
OBSERVERA!
fig. 17
F0S090Ab
ENDAST FÖR KONTROLL OCH
ÅTERSTÄLLNING AV
DÄCKTRYCKET
Kompressorn kan även användas för att
enbart pumpa däcken. Koppla från snabb-
kopplingen och koppla den direkt till däck-
ventilen fig. 17. På detta sätt kommer in-
te flaskan att anslutas till kompressorn och
tätningsvätskan kommer inte att sprutas in.
❒
Om ett tryck på minst 1,8 har mätts
upp, återställ rätt tryck (med motorn
igång och åtdragen handbroms) och kör
iväg på nytt.
❒
Kör sedan mycket försiktigt till när-
maste verkstad i Abarths servicenät.
095-122 ABARTH 500 2ed SW .qxd_099-126 FIAT 500 IT 12/06/13 15.12 Pagina 105

106VARNINGS
LAMPOR OCH
MEDDELANDENUNDERHÅLL
OCH SKÖTSEL TEKNISKA
D ATAALFABETISK
ORDNINGLÄR KÄNNA
DIN BILSÄKERHETSTART OCH
KÖRNINGI NÖDLÄGE
fig. 18
F0S091Ab
❒
För in den nya flaskan och vrid den
medurs.
❒
Anslut kopplingen Atill flaskan och för
in det genomskinliga röret Bi motsva-

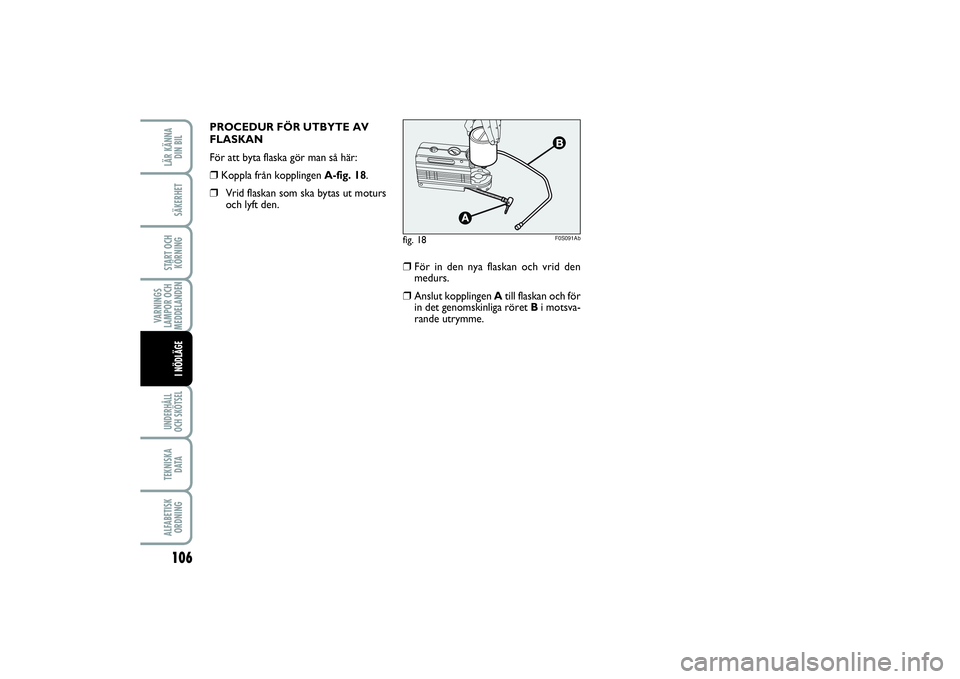

rande utrymme. PROCEDUR FÖR UTBYTE AV
FLASKAN
För att byta flaska gör man så här:
❒
Koppla från kopplingen A-fig. 18.
❒
Vrid flaskan som ska bytas ut moturs
och lyft den.
095-122 ABARTH 500 2ed SW .qxd_099-126 FIAT 500 IT 12/06/13 15.12 Pagina 106

107
VARNINGS
LAMPOR OCH
MEDDELANDENUNDERHÅLL
OCH SKÖTSELTEKNISKA
D ATAALFABETISK
ORDNINGLÄR KÄNNA
DIN BILSÄKERHETSTART OCH
KÖRNINGI NÖDLÄGE

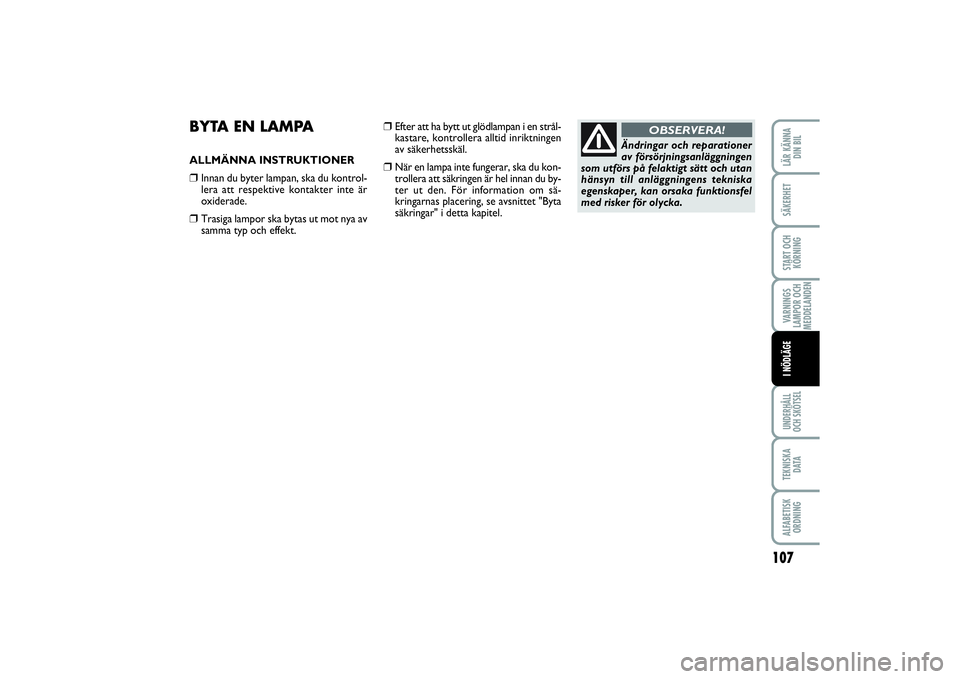

BYTA EN LAMPAALLMÄNNA INSTRUKTIONER❒
Innan du byter lampan, ska du kontrol-
lera att respektive kontakter inte är
oxiderade.
❒
Trasiga lampor ska bytas ut mot nya av
samma typ och effekt.
❒
Efter att ha bytt ut glödlampan i en strål-
kastare, kontrollera alltid inriktningen
av säkerhetsskäl.
❒
När en lampa inte fungerar, ska du kon-
trollera att säkringen är hel innan du by-
ter ut den. För information om sä-
kringarnas placering, se avsnittet "Byta
säkringar" i detta kapitel.
Ändringar och reparationer
av försörjningsanläggningen
som utförs på felaktigt sätt och utan
hänsyn till anläggningens tekniska
egenskaper, kan orsaka funktionsfel
med risker för olycka.
OBSERVERA!
095-122 ABARTH 500 2ed SW .qxd_099-126 FIAT 500 IT 12/06/13 15.12 Pagina 107

108VARNINGS
LAMPOR OCH
MEDDELANDENUNDERHÅLL
OCH SKÖTSEL TEKNISKA
D ATAALFABETISK
ORDNINGLÄR KÄNNA
DIN BILSÄKERHETSTART OCH
KÖRNINGI NÖDLÄGE
Vi rekommenderar att du lå-
ter byta ut glödlamporna av
Abarths servicenät om möj-
ligt. En rätt funktion och in-
riktning av de utvändiga ljusen är vä-
sentliga krav för en säker körning och
för att undvika påföljder som förutses
av lagen.
VARNING! Det kan bildas en tunna hinna
med imma på insidan av strålkastarna. Det
är inget fel utan är ett naturligt fenomen
pga. låg temperatur och luftfuktighet. Im-
man kommer att försvinna när strålkas-
tarna tänds. Om det finns droppar inuti
strålkastaren betyder det att vatten har
trängt in. Kontakta Abarths servicenät.
Halogenlamporna innehål-
ler trycksatt gas och vid ska-
da är det möjligt att glasbitar slung-
as iväg.
OBSERVERA!
Halogenlamporna ska endast
vidröras på metalldelen under
hanteringen. Om den genom-
skinliga glödlampskolven
kommer i kontakt med fingrarna kan
detta påverka ljusstyrkan och lampans
hållbarhet. Vid en oavsiktlig kontakt,
gnid glödlampskolven med en fuktig
trasa och alkohol och låt den torka.
095-122 ABARTH 500 2ed SW .qxd_099-126 FIAT 500 IT 12/06/13 15.12 Pagina 108

109
VARNINGS
LAMPOR OCH
MEDDELANDENUNDERHÅLL
OCH SKÖTSELTEKNISKA
D ATAALFABETISK
ORDNINGLÄR KÄNNA
DIN BILSÄKERHETSTART OCH
KÖRNINGI NÖDLÄGE

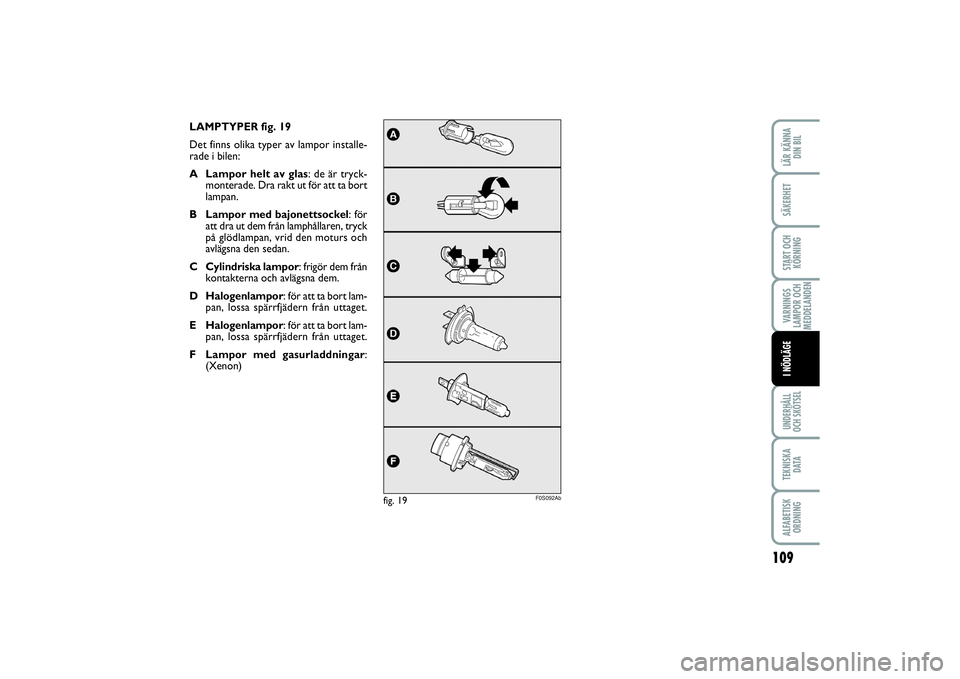

LAMPTYPER fig. 19
Det finns olika typer av lampor installe-
rade i bilen:
A Lampor helt av glas: de är tryck-
monterade. Dra rakt ut för att ta bort
lampan.
B Lampor med bajonettsockel: för
att dra ut dem från lamphållaren, tryck
på glödlampan, vrid den moturs och
avlägsna den sedan.
C Cylindriska lampor: frigör dem från
kontakterna och avlägsna dem.
D Halogenlampor: för att ta bort lam-
pan, lossa spärrfjädern från uttaget.
E Halogenlampor: för att ta bort lam-
pan, lossa spärrfjädern från uttaget.
F Lampor med gasurladdningar:
(Xenon)
F0S092Ab
fig. 19
095-122 ABARTH 500 2ed SW .qxd_099-126 FIAT 500 IT 12/06/13 15.12 Pagina 109

110VARNINGS
LAMPOR OCH
MEDDELANDENUNDERHÅLL
OCH SKÖTSEL TEKNISKA
D ATAALFABETISK
ORDNINGLÄR KÄNNA
DIN BILSÄKERHETSTART OCH
KÖRNINGI NÖDLÄGE
H1
H7
DIS
W21/5W
WY21W
PY24W
W5W
PY21W
R10W
P21W
P21W
P21W
C5W
W5W
C5W
H3
W5W55W
55W
35W
5/21W
21
24W
5
21
10
21
21
21
5
5
5
55
5D
D
F
A
B
B
A
B
B
B
B
B
C
A
C
E
A

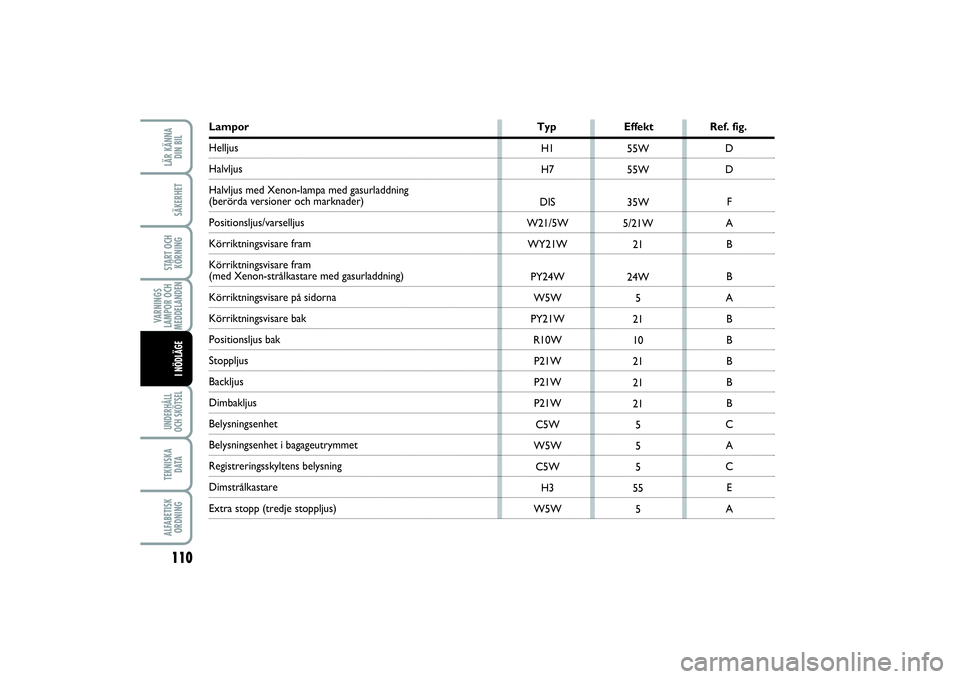

Lampor Typ Effekt Ref. fig.HelljusHalvljus
Halvljus med Xenon-lampa med gasurladdning (berörda versioner och marknader)Positionsljus/varselljusKörriktningsvisare fram
Körriktningsvisare fram (med Xenon-strålkastare med gasurladdning)Körriktningsvisare på sidornaKörriktningsvisare bakPositionsljus bakStoppljusBackljusDimbakljusBelysningsenhetBelysningsenhet i bagageutrymmetRegistreringsskyltens belysningDimstrålkastareExtra stopp (tredje stoppljus)
095-122 ABARTH 500 2ed SW .qxd_099-126 FIAT 500 IT 12/06/13 15.12 Pagina 110

111
VARNINGS
LAMPOR OCH
MEDDELANDENUNDERHÅLL
OCH SKÖTSELTEKNISKA
D ATAALFABETISK
ORDNINGLÄR KÄNNA
DIN BILSÄKERHETSTART OCH
KÖRNINGI NÖDLÄGE
KÖRRIKTNINGSVISARE
Främre
För att byta lampa gör man så här:❒
Ta bort gummipluggen så som beskrivs
ovan.
❒
Vrid lamphållaren moturs A-fig. 22och
dra ut den.
❒
Ta bort den tryckmonterade glödlam-
pan och byt ut den.
❒
Sätt tillbaka lamphållaren Agenom att
vrida den medurs och försäkra dig om
korrekt blockering.
❒
Sätt tillbaka gummipluggen.
BYTA EN UTVÄNDIG
LAMPAFör typ av lampa och motsvarande effekt,
se avsnittet "Byta lampa".
STRÅLKASTARENHETER FRAM
De främre strålkastarenheterna omfattar
positionsljus, halvljus, helljus och körrikt-
ningsvisare.
Genom att ingripa från motorrummet, ska
du ta bort gummipluggen A-fig. 20för åt-
komst till riktningslamporna. Ta bort gum-
mipluggen B-fig. 20för åtkomst till halv-
ljusens lampor.
fig. 20
F0S093Ab
fig. 21
F0S094Ab
För åtkomst till positionsljusens/varsellju-
sens och halvljusens lampor, ska du efter
att ha ställt hjulen helt svängda, öppna
skyddsluckan C-fig. 21som sitter på hjul-
huset i höjd med ljusen och därefter ta
bort gummiproppen D-fig. 21.
fig. 22
F0S095Ab
095-122 ABARTH 500 2ed SW .qxd_099-126 FIAT 500 IT 12/06/13 15.12 Pagina 111
