2013 Abarth 500 Drift- och underhållshandbok (in Swedish)

24SÄKERHETSTART OCH
KÖRNINGVARNINGS
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGEUNDERHÅLL
OCH SKÖTSELTEKNISKA
D ATAALFABETISK
ORDNINGLÄR KÄNNA
DIN BIL

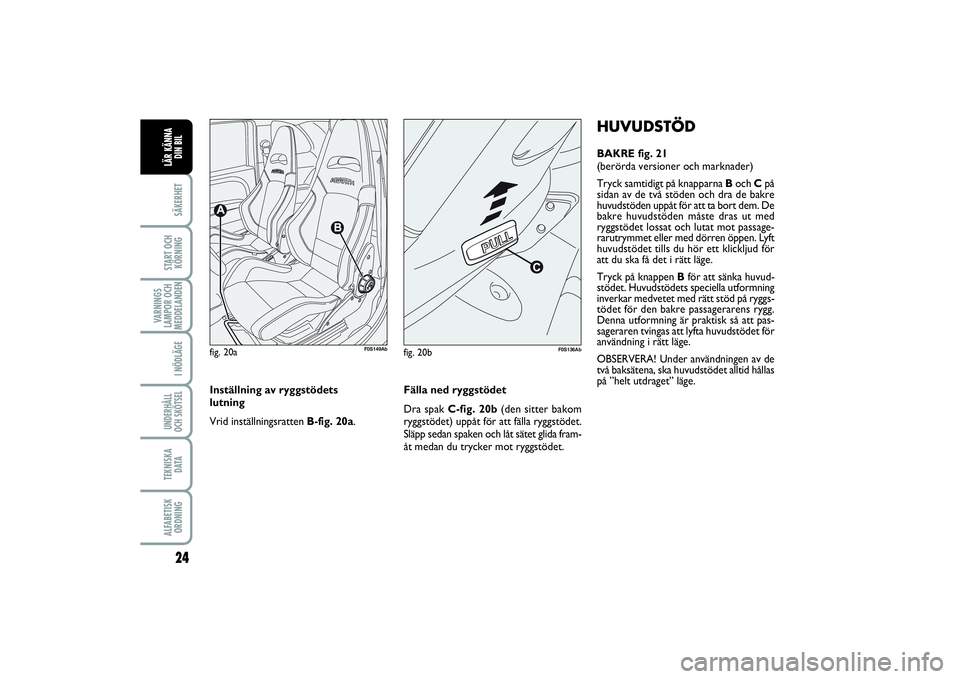

HUVUDSTÖDBAKRE fig. 21
(berörda versioner och marknader)
Tryck samtidigt på knapparna B och Cpå
sidan av de två stöden och dra de bakre
huvudstöden uppåt för att ta bort dem. De
bakre huvudstöden måste dras ut med
ryggstödet lossat och lutat mot passage-
rarutrymmet eller med dörren öppen. Lyft
huvudstödet tills du hör ett klickljud för
att du ska få det i rätt läge.
Tryck på knappen Bför att sänka huvud-
stödet. Huvudstödets speciella utformning
inverkar medvetet med rätt stöd på ryggs-
tödet för den bakre passagerarens rygg.
Denna utformning är praktisk så att pas-
sageraren tvingas att lyfta huvudstödet för
användning i rätt läge.
OBSERVERA! Under användningen av de
två baksätena, ska huvudstödet alltid hållas
på ”helt utdraget” läge.
fig. 20a
F0S149Ab
fig. 20b
F0S136Ab
Inställning av ryggstödets
lutning
Vrid inställningsratten B-fig. 20a.Fälla ned ryggstödet
Dra spak C-fig. 20b(den sitter bakom
ryggstödet) uppåt för att fälla ryggstödet.
Släpp sedan spaken och låt sätet glida fram-
åt medan du trycker mot ryggstödet.
023-045 ABARTH 500 2ed SW .qxd_023-043 FIAT 500 IT 12/06/13 15.08 Pagina 24

25
SÄKERHETSTART OCH
KÖRNINGVARNINGS
LAMPOR OCH
MEDDELANDENI NÖDLÄGEUNDERHÅLL
OCH SKÖTSELTEKNISKA
D ATAALFABETISK
ORDNINGLÄR KÄNNA
DIN BIL
fig. 21
F0S021Ab

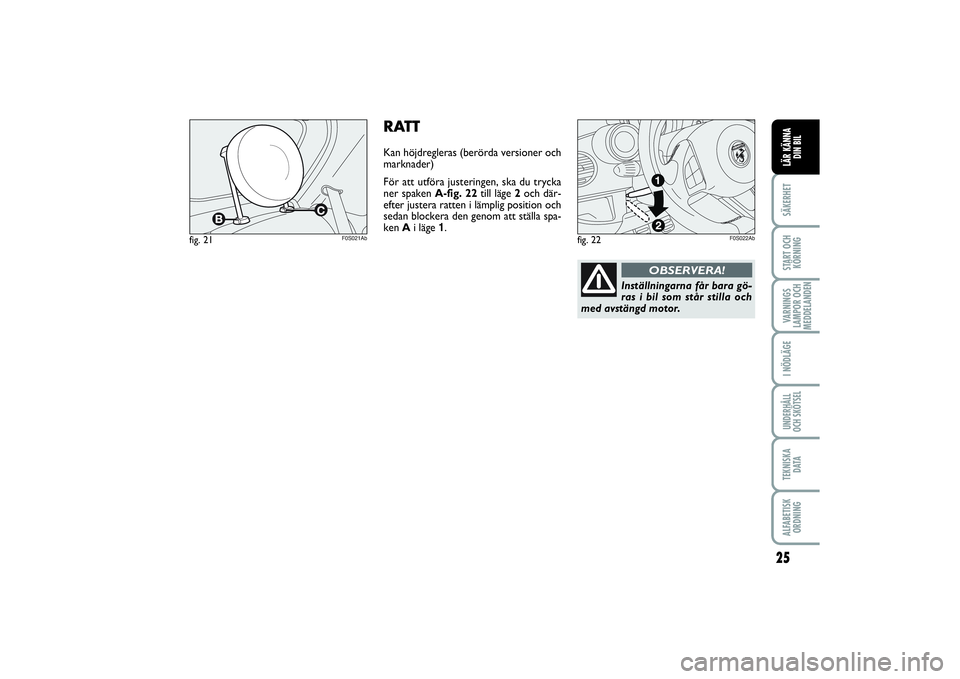

RATTKan höjdregleras (berörda versioner och
marknader)
För att utföra justeringen, ska du trycka
ner spaken A-fig. 22till läge 2och där-
efter justera ratten i lämplig position och
sedan blockera den genom att ställa spa-
ken Ai läge 1.
fig. 22
F0S022Ab
Inställningarna får bara gö-
ras i bil som står stilla och
med avstängd motor.
OBSERVERA!
023-045 ABARTH 500 2ed SW .qxd_023-043 FIAT 500 IT 12/06/13 15.08 Pagina 25

26SÄKERHETSTART OCH
KÖRNINGVARNINGS
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGEUNDERHÅLL
OCH SKÖTSELTEKNISKA
D ATAALFABETISK
ORDNINGLÄR KÄNNA
DIN BIL

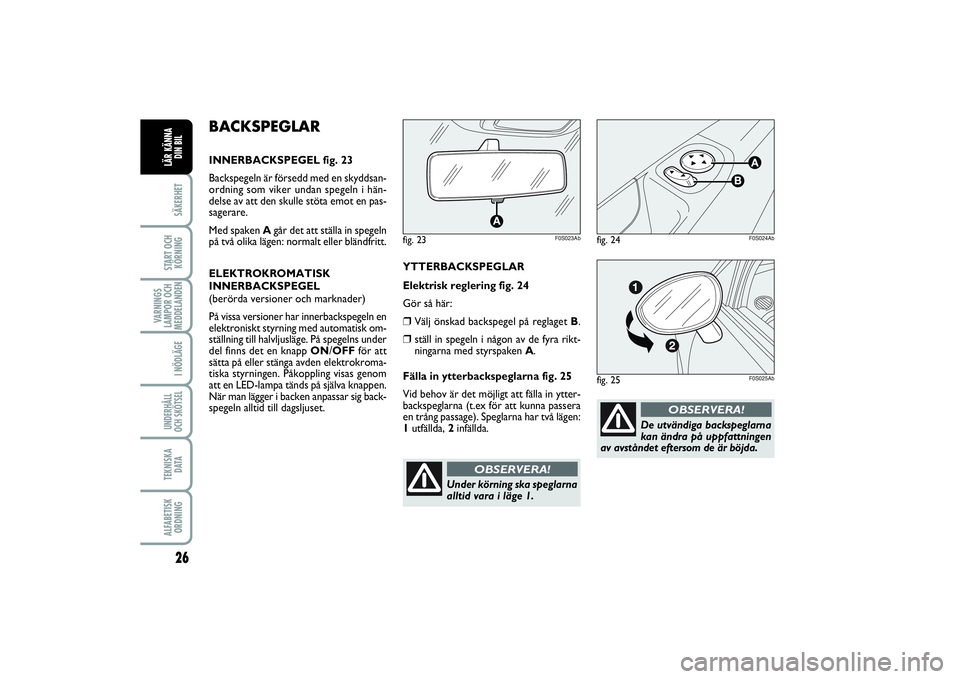

De utvändiga backspeglarna
kan ändra på uppfattningen
av avståndet eftersom de är böjda.
OBSERVERA!
Under körning ska speglarna
alltid vara i läge 1.
OBSERVERA!
fig. 23
F0S023Ab
YTTERBACKSPEGLAR
Elektrisk reglering fig. 24
Gör så här:❒
Välj önskad backspegel på reglaget B.
❒
ställ in spegeln i någon av de fyra rikt-
ningarna med styrspaken A.
Fälla in ytterbackspeglarna fig. 25
Vid behov är det möjligt att fälla in ytter-
backspeglarna (t.ex för att kunna passera
en trång passage). Speglarna har två lägen:
1utfällda, 2infällda.
BACKSPEGLARINNERBACKSPEGEL fig. 23
Backspegeln är försedd med en skyddsan-
ordning som viker undan spegeln i hän-
delse av att den skulle stöta emot en pas-
sagerare.
Med spaken Agår det att ställa in spegeln
på två olika lägen: normalt eller bländfritt.
ELEKTROKROMATISK
INNERBACKSPEGEL
(berörda versioner och marknader)
På vissa versioner har innerbackspegeln en
elektroniskt styrning med automatisk om-
ställning till halvljusläge. På spegelns under
del finns det en knapp ON/OFFför att
sätta på eller stänga avden elektrokroma-
tiska styrningen. Påkoppling visas genom
att en LED-lampa tänds på själva knappen.
När man lägger i backen anpassar sig back-
spegeln alltid till dagsljuset.
fig. 25
F0S025Ab
fig. 24
F0S024Ab
023-045 ABARTH 500 2ed SW .qxd_023-043 FIAT 500 IT 12/06/13 15.08 Pagina 26

27
SÄKERHETSTART OCH
KÖRNINGVARNINGS
LAMPOR OCH
MEDDELANDENI NÖDLÄGEUNDERHÅLL
OCH SKÖTSELTEKNISKA
D ATAALFABETISK
ORDNINGLÄR KÄNNA
DIN BIL
KLIMATKOMFORTVENTILER fig. 26
1.Luftspridare för avfrostning eller avim-
ning av vindrutan
2.Centralt placerade juster- och regler-
bara spridare
3.Sidoplacerade juster- och reglerbara
spridare
4.Fasta spridare för sidorutorna
5.Nedre spridare
fig. 26
F0S026Ab
023-045 ABARTH 500 2ed SW .qxd_023-043 FIAT 500 IT 12/06/13 15.08 Pagina 27

28SÄKERHETSTART OCH
KÖRNINGVARNINGS
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGEUNDERHÅLL
OCH SKÖTSELTEKNISKA
D ATAALFABETISK
ORDNINGLÄR KÄNNA
DIN BIL
fig. 27
F0S027Ab

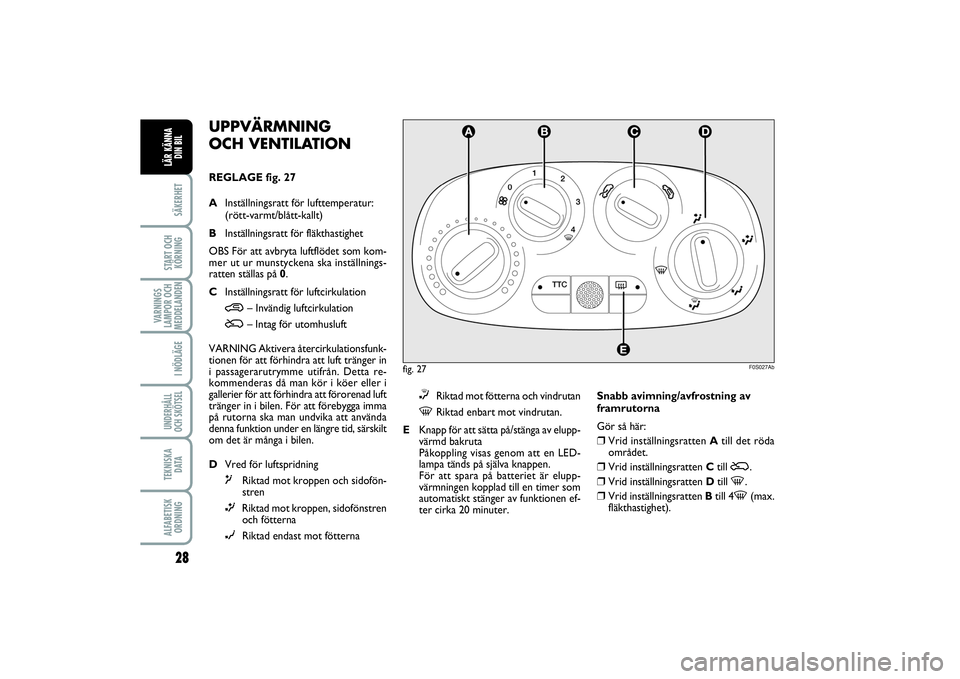

UPPVÄRMNING
OCH VENTILATIONREGLAGE fig. 27
AInställningsratt för lufttemperatur:
(rött-varmt/blått-kallt)
BInställningsratt för fläkthastighet
OBS För att avbryta luftflödet som kom-
mer ut ur munstyckena ska inställnings-
ratten ställas på 0.
CInställningsratt för luftcirkulation
…
– Invändig luftcirkulation
Ú
– Intag för utomhusluft
VARNING Aktivera återcirkulationsfunk-
tionen för att förhindra att luft tränger in
i passagerarutrymme utifrån. Detta re-
kommenderas då man kör i köer eller i
gallerier för att förhindra att förorenad luft
tränger in i bilen. För att förebygga imma
på rutorna ska man undvika att använda
denna funktion under en längre tid, särskilt
om det är många i bilen.
DVred för luftspridning
μ
Riktad mot kroppen och sidofön-
stren
∑
Riktad mot kroppen, sidofönstren
och fötterna
∂
Riktad endast mot fötterna
∏
Riktad mot fötterna och vindrutan
-
Riktad enbart mot vindrutan.
EKnapp för att sätta på/stänga av elupp-
värmd bakruta
Påkoppling visas genom att en LED-
lampa tänds på själva knappen.
För att spara på batteriet är elupp-
värmningen kopplad till en timer som
automatiskt stänger av funktionen ef-
ter cirka 20 minuter. Snabb avimning/avfrostning av
framrutorna
Gör så här:
❒
Vrid inställningsratten Atill det röda
området.
❒
Vrid inställningsratten Ctill
Ú
.
❒
Vrid inställningsratten Dtill
-
.
❒
Vrid inställningsratten Btill 4
-
(max.
fläkthastighet).
023-045 ABARTH 500 2ed SW .qxd_023-043 FIAT 500 IT 12/06/13 15.08 Pagina 28

29
SÄKERHETSTART OCH
KÖRNINGVARNINGS
LAMPOR OCH
MEDDELANDENI NÖDLÄGEUNDERHÅLL
OCH SKÖTSELTEKNISKA
D ATAALFABETISK
ORDNINGLÄR KÄNNA
DIN BIL

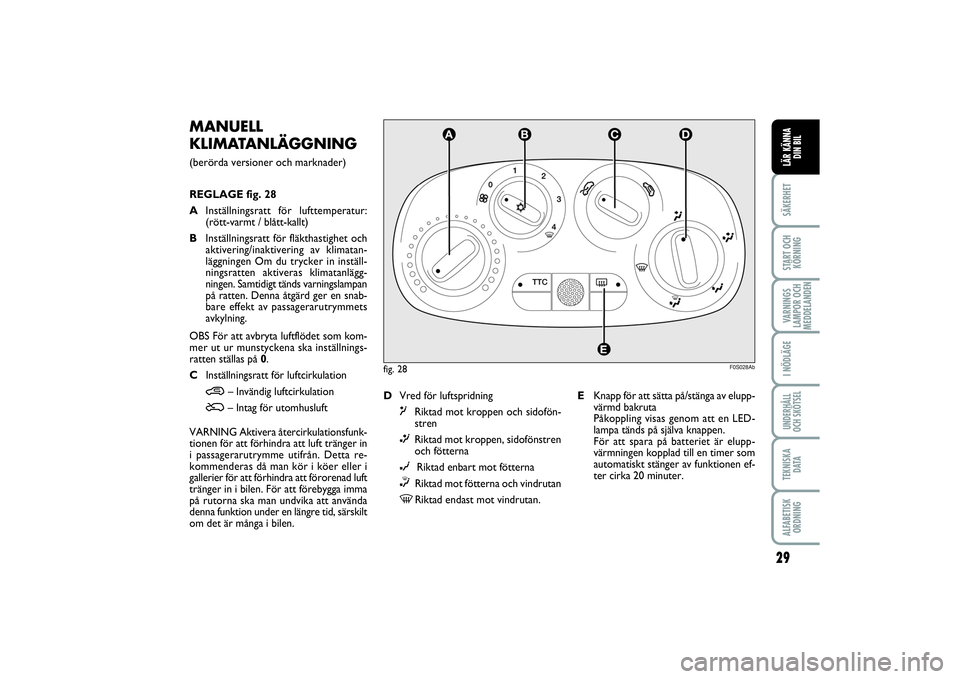

MANUELL
KLIMATANLÄGGNING (berörda versioner och marknader)
REGLAGE fig. 28
AInställningsratt för lufttemperatur:
(rött-varmt / blått-kallt)
BInställningsratt för fläkthastighet och
aktivering/inaktivering av klimatan-
läggningen Om du trycker in inställ-
ningsratten aktiveras klimatanlägg-
ningen. Samtidigt tänds varningslampan
på ratten. Denna åtgärd ger en snab-
bare effekt av passagerarutrymmets
avkylning.
OBS För att avbryta luftflödet som kom-
mer ut ur munstyckena ska inställnings-
ratten ställas på 0.
CInställningsratt för luftcirkulation
…
– Invändig luftcirkulation
Ú
– Intag för utomhusluft
VARNING Aktivera återcirkulationsfunk-
tionen för att förhindra att luft tränger in
i passagerarutrymme utifrån. Detta re-
kommenderas då man kör i köer eller i
gallerier för att förhindra att förorenad luft
tränger in i bilen. För att förebygga imma
på rutorna ska man undvika att använda
denna funktion under en längre tid, särskilt
om det är många i bilen.
fig. 28
F0S028Ab
DVred för luftspridning
μ
Riktad mot kroppen och sidofön-
stren
∑
Riktad mot kroppen, sidofönstren
och fötterna
∂
Riktad enbart mot fötterna
∏
Riktad mot fötterna och vindrutan
-
Riktad endast mot vindrutan.EKnapp för att sätta på/stänga av elupp-
värmd bakruta
Påkoppling visas genom att en LED-
lampa tänds på själva knappen.
För att spara på batteriet är elupp-
värmningen kopplad till en timer som
automatiskt stänger av funktionen ef-
ter cirka 20 minuter.
023-045 ABARTH 500 2ed SW .qxd_023-043 FIAT 500 IT 12/06/13 15.08 Pagina 29

30SÄKERHETSTART OCH
KÖRNINGVARNINGS
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGEUNDERHÅLL
OCH SKÖTSELTEKNISKA
D ATAALFABETISK
ORDNINGLÄR KÄNNA
DIN BIL
Snabb avimning/avfrostning för
vindrutan och sidorutorna fram
(MAX-DEF).
Gör så här:❒
Vrid inställningsratten Atill det röda
området.
❒
Vrid inställningsratten Ctill
Ú
.
❒
Vrid inställningsratten Dtill
-
.
❒
Vrid inställningsratten Btill 4
-
(max-
imal fläkthastighet).VARNING Klimatanläggningen är myck-
et användbar för att påskynda avimning-
en eftersom den avfuktar luften. Ställ in re-
glagen enligt ovan och sätt på anläggning-
en genom att trycka på inställningsratten
B. Lysdioden på själva ratten tänds.UNDERHÅLLA
KLIMATANLÄGGNINGEN
Under vintern bör klimatanläggningen sät-
tas på minst en gång i månaden under un-
gefär tio minuter. Innan sommaren, ska du
låta kontrollera att systemet fungerar rik-
tigt hos Abarths servicenät.
023-045 ABARTH 500 2ed SW .qxd_023-043 FIAT 500 IT 12/06/13 15.08 Pagina 30

31
SÄKERHETSTART OCH
KÖRNINGVARNINGS
LAMPOR OCH
MEDDELANDENI NÖDLÄGEUNDERHÅLL
OCH SKÖTSELTEKNISKA
D ATAALFABETISK
ORDNINGLÄR KÄNNA
DIN BIL

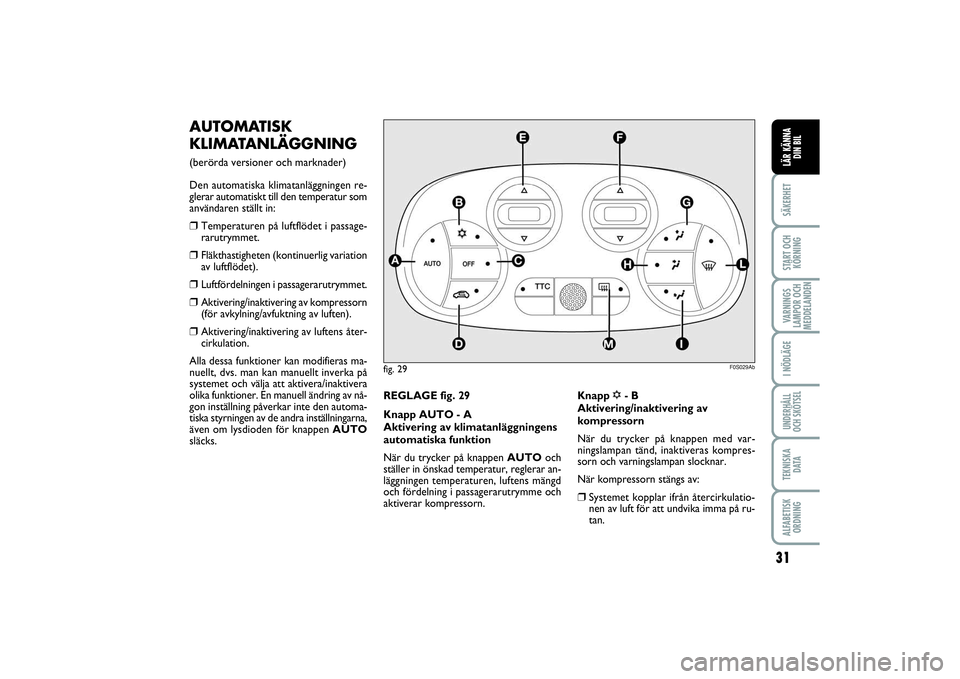

AUTOMATISK
KLIMATANLÄGGNING (berörda versioner och marknader)
Den automatiska klimatanläggningen re-
glerar automatiskt till den temperatur som
användaren ställt in:❒
Temperaturen på luftflödet i passage-
rarutrymmet.
❒
Fläkthastigheten (kontinuerlig variation
av luftflödet).
❒
Luftfördelningen i passagerarutrymmet.
❒
Aktivering/inaktivering av kompressorn
(för avkylning/avfuktning av luften).
❒
Aktivering/inaktivering av luftens åter-
cirkulation.
Alla dessa funktioner kan modifieras ma-
nuellt, dvs. man kan manuellt inverka på
systemet och välja att aktivera/inaktivera
olika funktioner. En manuell ändring av nå-
gon inställning påverkar inte den automa-
tiska styrningen av de andra inställningarna,
även om lysdioden för knappen AUTO
släcks.
fig. 29
F0S029Ab
REGLAGE fig. 29
Knapp AUTO - A
Aktivering av klimatanläggningens
automatiska funktion
När du trycker på knappen AUTOoch
ställer in önskad temperatur, reglerar an-
läggningen temperaturen, luftens mängd
och fördelning i passagerarutrymme och
aktiverar kompressorn.Knapp
√
- B
Aktivering/inaktivering av
kompressorn
När du trycker på knappen med var-
ningslampan tänd, inaktiveras kompres-
sorn och varningslampan slocknar.
När kompressorn stängs av:
❒
Systemet kopplar ifrån återcirkulatio-
nen av luft för att undvika imma på ru-
tan.
023-045 ABARTH 500 2ed SW .qxd_023-043 FIAT 500 IT 12/06/13 15.08 Pagina 31
