2013 Abarth 500 Drift- och underhållshandbok (in Swedish)

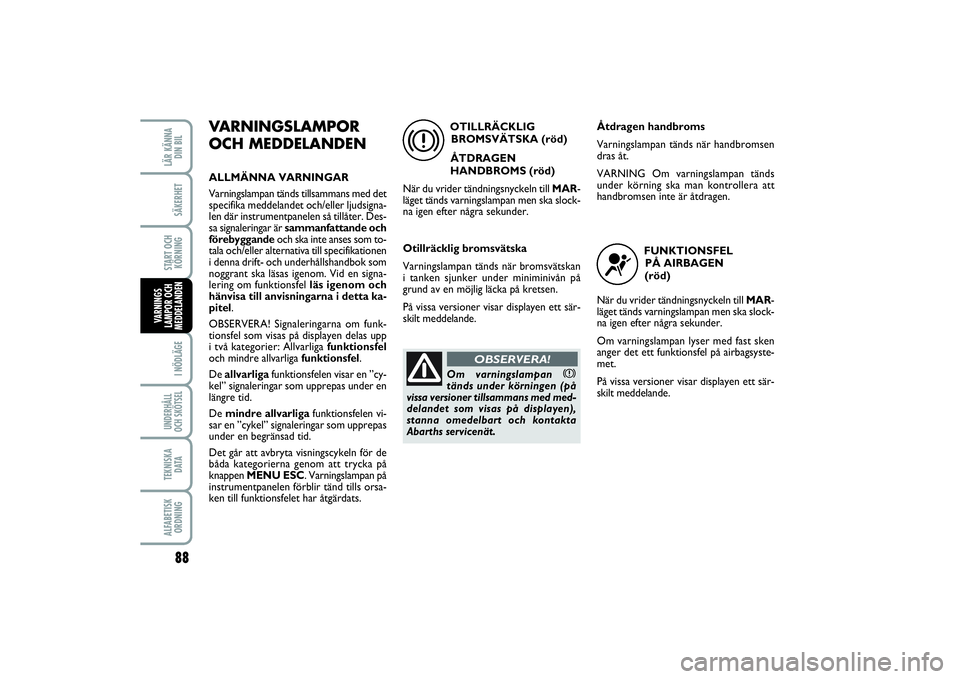

88I NÖDLÄGEUNDERHÅLL
OCH SKÖTSELTEKNISKA
D ATAALFABETISK
ORDNINGLÄR KÄNNA
DIN BILSÄKERHETSTART OCH
KÖRNINGVARNINGS
LAMPOR OCH
MEDDELANDEN
VARNINGSLAMPOR
OCH MEDDELANDENALLMÄNNA VARNINGAR
Varningslampan tänds tillsammans med det
specifika meddelandet och/eller ljudsigna-
len där instrumentpanelen så tillåter. Des-
sa signaleringar är sammanfattande och
förebyggandeoch ska inte anses som to-
tala och/eller alternativa till specifikationen
i denna drift- och underhållshandbok som
noggrant ska läsas igenom. Vid en signa-
lering om funktionsfel läs igenom och
hänvisa till anvisningarna i detta ka-
pitel.
OBSERVERA! Signaleringarna om funk-
tionsfel som visas på displayen delas upp
i två kategorier: Allvarliga funktionsfel
och mindre allvarliga funktionsfel.
De allvarligafunktionsfelen visar en ”cy-
kel” signaleringar som upprepas under en
längre tid.
De mindre allvarligafunktionsfelen vi-
sar en ”cykel” signaleringar som upprepas
under en begränsad tid.
Det går att avbryta visningscykeln för de
båda kategorierna genom att trycka på
knappen MENU ESC. Varningslampan på
instrumentpanelen förblir tänd tills orsa-
ken till funktionsfelet har åtgärdats.OTILLRÄCKLIG
BROMSVÄTSKA (röd)
ÅTDRAGEN
HANDBROMS (röd)
När du vrider tändningsnyckeln till MAR-
läget tänds varningslampan men ska slock-
na igen efter några sekunder.
Otillräcklig bromsvätska
Varningslampan tänds när bromsvätskan
i tanken sjunker under miniminivån på
grund av en möjlig läcka på kretsen.
På vissa versioner visar displayen ett sär-
skilt meddelande.
x
Om varningslampan
x
tänds under körningen (på
vissa versioner tillsammans med med-
delandet som visas på displayen),
stanna omedelbart och kontakta
Abarths servicenät.
OBSERVERA!
Åtdragen handbroms
Varningslampan tänds när handbromsen
dras åt.
VARNING Om varningslampan tänds
under körning ska man kontrollera att
handbromsen inte är åtdragen.
FUNKTIONSFEL
PÅ AIRBAGEN
(röd)
När du vrider tändningsnyckeln till MAR-
läget tänds varningslampan men ska slock-
na igen efter några sekunder.
Om varningslampan lyser med fast sken
anger det ett funktionsfel på airbagsyste-
met.
På vissa versioner visar displayen ett sär-
skilt meddelande.¬
087-094 ABARTH 500 2ed SW .qxd_089-098 FIAT 500 IT 12/06/13 15.11 Pagina 88

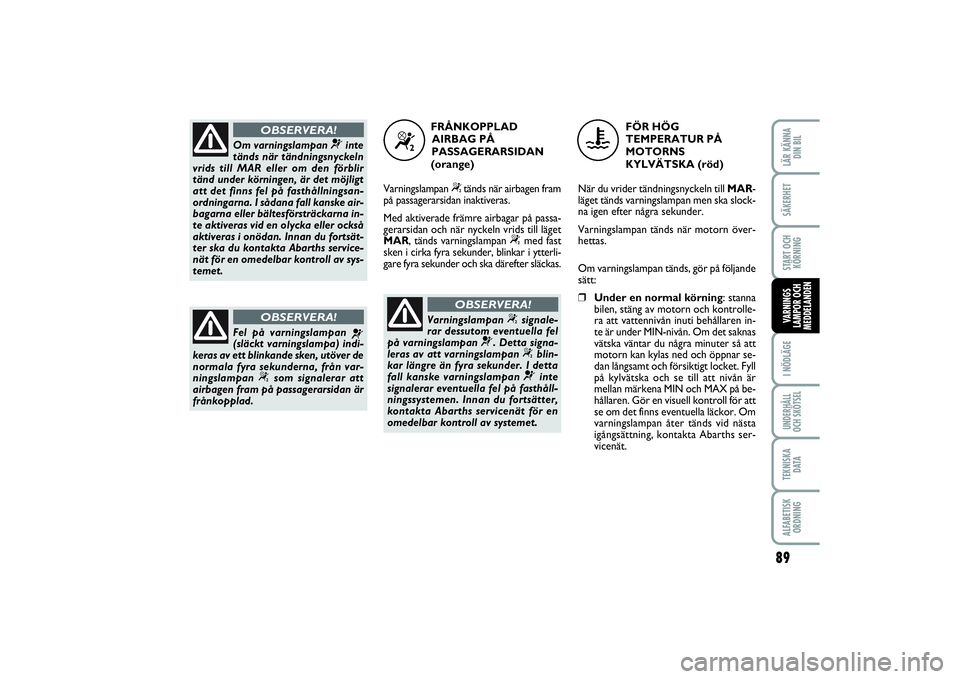

89
I NÖDLÄGEUNDERHÅLL
OCH SKÖTSELTEKNISKA
D ATAALFABETISK
ORDNINGLÄR KÄNNA
DIN BILSÄKERHETSTART OCH
KÖRNINGVARNINGS
LAMPOR OCH
MEDDELANDEN
Om varningslampan
¬
inte
tänds när tändningsnyckeln
vrids till MAR eller om den förblir
tänd under körningen, är det möjligt
att det finns fel på fasthållningsan-
ordningarna. I sådana fall kanske air-
bagarna eller bältesförsträckarna in-
te aktiveras vid en olycka eller också
aktiveras i onödan. Innan du fortsät-
ter ska du kontakta Abarths service-
nät för en omedelbar kontroll av sys-
temet.
OBSERVERA!
Fel på varningslampan
¬
(släckt varningslampa) indi-
keras av ett blinkande sken, utöver de
normala fyra sekunderna, från var-
ningslampan
“
som signalerar att
airbagen fram på passagerarsidan är
frånkopplad.
OBSERVERA!
FRÅNKOPPLAD
AIRBAG PÅ
PASSAGERARSIDAN
(orange)
Varningslampan
“
tänds när airbagen fram
på passagerarsidan inaktiveras.
Med aktiverade främre airbagar på passa-
gerarsidan och när nyckeln vrids till läget
MAR, tänds varningslampan
“
med fast
sken i cirka fyra sekunder, blinkar i ytterli-
gare fyra sekunder och ska därefter släckas.
“
Varningslampan
“
signale-
rar dessutom eventuella fel
på varningslampan
¬
. Detta signa-
leras av att varningslampan
“
blin-
kar längre än fyra sekunder. I detta
fall kanske varningslampan
¬
inte
signalerar eventuella fel på fasthåll-
ningssystemen. Innan du fortsätter,
kontakta Abarths servicenät för en
omedelbar kontroll av systemet.
OBSERVERA!
FÖR HÖG
TEMPERATUR PÅ
MOTORNS
KYLVÄTSKA (röd)
När du vrider tändningsnyckeln till MAR-
läget tänds varningslampan men ska slock-
na igen efter några sekunder.
Varningslampan tänds när motorn över-
hettas.
Om varningslampan tänds, gör på följande
sätt:
❒Under en normal körning: stanna
bilen, stäng av motorn och kontrolle-
ra att vattennivån inuti behållaren in-
te är under MIN-nivån. Om det saknas
vätska väntar du några minuter så att
motorn kan kylas ned och öppnar se-
dan långsamt och försiktigt locket. Fyll
på kylvätska och se till att nivån är
mellan märkena MIN och MAX på be-
hållaren. Gör en visuell kontroll för att
se om det finns eventuella läckor. Om
varningslampan åter tänds vid nästa
igångsättning, kontakta Abarths ser-
vicenät.
u
087-094 ABARTH 500 2ed SW .qxd_089-098 FIAT 500 IT 12/06/13 15.11 Pagina 89

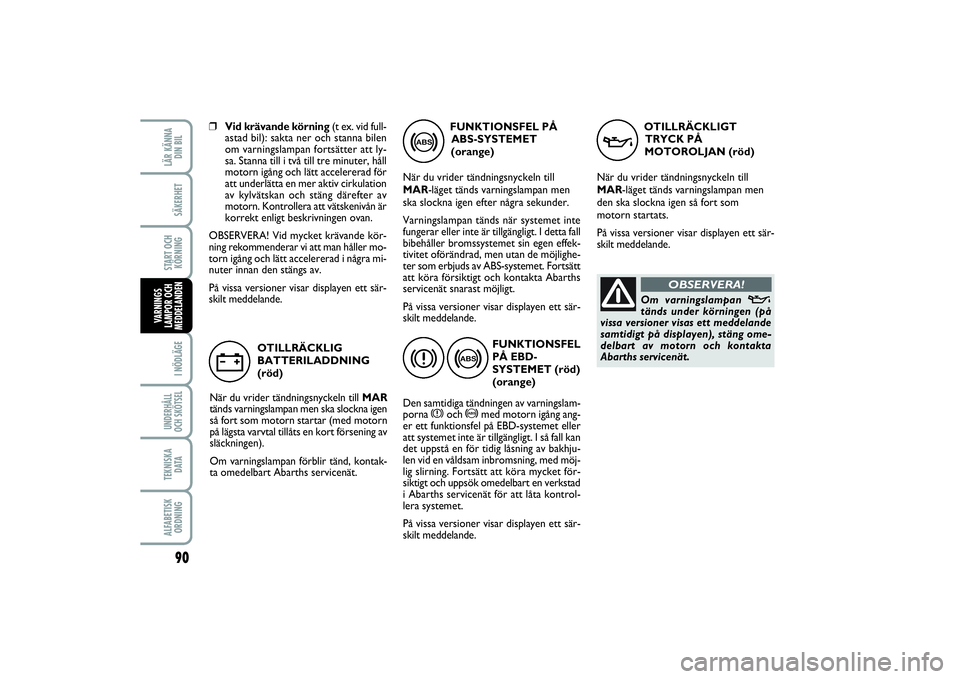

90I NÖDLÄGEUNDERHÅLL
OCH SKÖTSELTEKNISKA
D ATAALFABETISK
ORDNINGLÄR KÄNNA
DIN BILSÄKERHETSTART OCH
KÖRNINGVARNINGS
LAMPOR OCH
MEDDELANDEN
❒Vid krävande körning(t ex. vid full-
astad bil): sakta ner och stanna bilen
om varningslampan fortsätter att ly-
sa. Stanna till i två till tre minuter, håll
motorn igång och lätt accelererad för
att underlätta en mer aktiv cirkulation
av kylvätskan och stäng därefter av
motorn. Kontrollera att vätskenivån är
korrekt enligt beskrivningen ovan.
OBSERVERA! Vid mycket krävande kör-
ning rekommenderar vi att man håller mo-
torn igång och lätt accelererad i några mi-
nuter innan den stängs av.
På vissa versioner visar displayen ett sär-
skilt meddelande.
OTILLRÄCKLIG
BATTERILADDNING
(röd)
När du vrider tändningsnyckeln till MAR
tänds varningslampan men ska slockna igen
så fort som motorn startar (med motorn
på lägsta varvtal tillåts en kort försening av
släckningen).
Om varningslampan förblir tänd, kontak-
ta omedelbart Abarths servicenät.w
FUNKTIONSFEL PÅ
ABS-SYSTEMET
(orange)
När du vrider tändningsnyckeln till
MAR-läget tänds varningslampan men
ska slockna igen efter några sekunder.
Varningslampan tänds när systemet inte
fungerar eller inte är tillgängligt. I detta fall
bibehåller bromssystemet sin egen effek-
tivitet oförändrad, men utan de möjlighe-
ter som erbjuds av ABS-systemet. Fortsätt
att köra försiktigt och kontakta Abarths
servicenät snarast möjligt.
På vissa versioner visar displayen ett sär-
skilt meddelande.
>
FUNKTIONSFEL
PÅ EBD-
SYSTEMET (röd)
(orange)
Den samtidiga tändningen av varningslam-
porna
x
och
>
med motorn igång ang-
er ett funktionsfel på EBD-systemet eller
att systemet inte är tillgängligt. I så fall kan
det uppstå en för tidig låsning av bakhju-
len vid en våldsam inbromsning, med möj-
lig slirning. Fortsätt att köra mycket för-
siktigt och uppsök omedelbart en verkstad
i Abarths servicenät för att låta kontrol-
lera systemet.
På vissa versioner visar displayen ett sär-
skilt meddelande.
x
>
OTILLRÄCKLIGT
TRYCK PÅ
MOTOROLJAN (röd)
När du vrider tändningsnyckeln till
MAR-läget tänds varningslampan men
den ska slockna igen så fort som
motorn startats.
På vissa versioner visar displayen ett sär-
skilt meddelande.
v
Om varningslampan
v
tänds under körningen (på
vissa versioner visas ett meddelande
samtidigt på displayen), stäng ome-
delbart av motorn och kontakta
Abarths servicenät.
OBSERVERA!
087-094 ABARTH 500 2ed SW .qxd_089-098 FIAT 500 IT 12/06/13 15.11 Pagina 90

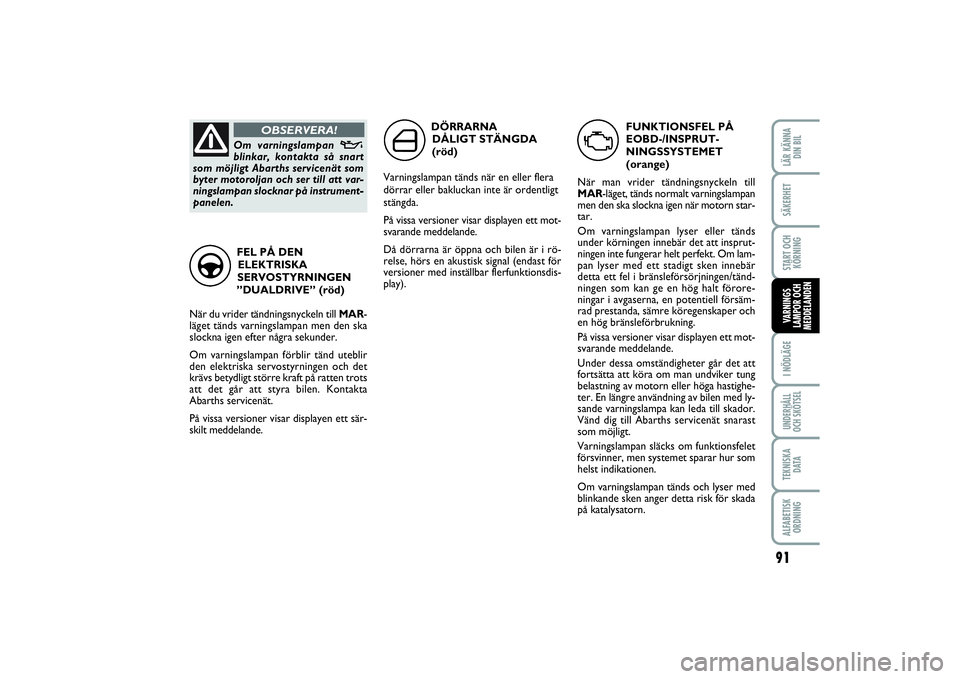

91
I NÖDLÄGEUNDERHÅLL
OCH SKÖTSELTEKNISKA
D ATAALFABETISK
ORDNINGLÄR KÄNNA
DIN BILSÄKERHETSTART OCH
KÖRNINGVARNINGS
LAMPOR OCH
MEDDELANDEN
FUNKTIONSFEL PÅ
EOBD-/INSPRUT-
NINGSSYSTEMET
(orange)
När man vrider tändningsnyckeln till
MAR-läget, tänds normalt varningslampan
men den ska slockna igen när motorn star-
tar.
Om varningslampan lyser eller tänds
under körningen innebär det att insprut-
ningen inte fungerar helt perfekt. Om lam-
pan lyser med ett stadigt sken innebär
detta ett fel i bränsleförsörjningen/tänd-
ningen som kan ge en hög halt förore-
ningar i avgaserna, en potentiell försäm-
rad prestanda, sämre köregenskaper och
en hög bränsleförbrukning.
På vissa versioner visar displayen ett mot-
svarande meddelande.
Under dessa omständigheter går det att
fortsätta att köra om man undviker tung
belastning av motorn eller höga hastighe-
ter. En längre användning av bilen med ly-
sande varningslampa kan leda till skador.
Vänd dig till Abarths servicenät snarast
som möjligt.
Varningslampan släcks om funktionsfelet
försvinner, men systemet sparar hur som
helst indikationen.
Om varningslampan tänds och lyser med
blinkande sken anger detta risk för skada
på katalysatorn.
U
DÖRRARNA
DÅLIGT STÄNGDA
(röd)
Varningslampan tänds när en eller flera
dörrar eller bakluckan inte är ordentligt
stängda.
På vissa versioner visar displayen ett mot-
svarande meddelande.
Då dörrarna är öppna och bilen är i rö-
relse, hörs en akustisk signal (endast för
versioner med inställbar flerfunktionsdis-
play).
´
FEL PÅ DEN
ELEKTRISKA
SERVOSTYRNINGEN
”DUALDRIVE” (röd)
När du vrider tändningsnyckeln till MAR-
läget tänds varningslampan men den ska
slockna igen efter några sekunder.
Om varningslampan förblir tänd uteblir
den elektriska servostyrningen och det
krävs betydligt större kraft på ratten trots
att det går att styra bilen. Kontakta
Abarths servicenät.
På vissa versioner visar displayen ett sär-
skilt meddelande.
g
Om varningslampan
v
blinkar, kontakta så snart
som möjligt Abarths servicenät som
byter motoroljan och ser till att var-
ningslampan slocknar på instrument-
panelen.
OBSERVERA!
087-094 ABARTH 500 2ed SW .qxd_089-098 FIAT 500 IT 12/06/13 15.11 Pagina 91

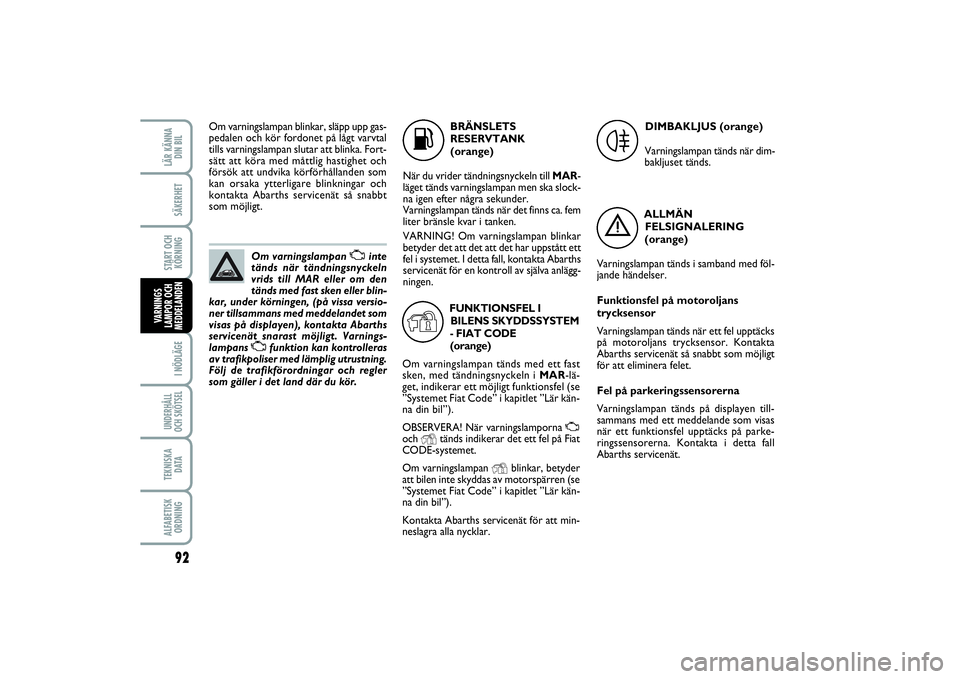

92I NÖDLÄGEUNDERHÅLL
OCH SKÖTSELTEKNISKA
D ATAALFABETISK
ORDNINGLÄR KÄNNA
DIN BILSÄKERHETSTART OCH
KÖRNINGVARNINGS
LAMPOR OCH
MEDDELANDEN
Om varningslampan
U
inte
tänds när tändningsnyckeln
vrids till MAR eller om den
tänds med fast sken eller blin-
kar, under körningen, (på vissa versio-
ner tillsammans med meddelandet som
visas på displayen), kontakta Abarths
servicenät snarast möjligt. Varnings-
lampans
U
funktion kan kontrolleras
av trafikpoliser med lämplig utrustning.
Följ de trafikförordningar och regler
som gäller i det land där du kör.
K
BRÄNSLETS
RESERVTANK
(orange)
När du vrider tändningsnyckeln till MAR-
läget tänds varningslampan men ska slock-
na igen efter några sekunder.
Varningslampan tänds när det finns ca. fem
liter bränsle kvar i tanken.
VARNING! Om varningslampan blinkar
betyder det att det att det har uppstått ett
fel i systemet. I detta fall, kontakta Abarths
servicenät för en kontroll av själva anlägg-
ningen.
FUNKTIONSFEL I
BILENS SKYDDSSYSTEM
- FIAT CODE
(orange)
Om varningslampan tänds med ett fast
sken, med tändningsnyckeln i MAR-lä-
get, indikerar ett möjligt funktionsfel (se
”Systemet Fiat Code” i kapitlet ”Lär kän-
na din bil”).
OBSERVERA! När varningslamporna
U
och
Y
tänds indikerar det ett fel på Fiat
CODE-systemet.
Om varningslampan
Y
blinkar, betyder
att bilen inte skyddas av motorspärren (se
”Systemet Fiat Code” i kapitlet ”Lär kän-
na din bil”).
Kontakta Abarths servicenät för att min-
neslagra alla nycklar.DIMBAKLJUS (orange)
Varningslampan tänds när dim-
bakljuset tänds.
4
ALLMÄN
FELSIGNALERING
(orange)
Varningslampan tänds i samband med föl-
jande händelser.
Funktionsfel på motoroljans
trycksensor
Varningslampan tänds när ett fel upptäcks
på motoroljans trycksensor. Kontakta
Abarths servicenät så snabbt som möjligt
för att eliminera felet.
Fel på parkeringssensorerna
Varningslampan tänds på displayen till-
sammans med ett meddelande som visas
när ett funktionsfel upptäcks på parke-
ringssensorerna. Kontakta i detta fall
Abarths servicenät.
Y
Om varningslampan blinkar, släpp upp gas-
pedalen och kör fordonet på lågt varvtal
tills varningslampan slutar att blinka. Fort-
sätt att köra med måttlig hastighet och
försök att undvika körförhållanden som
kan orsaka ytterligare blinkningar och
kontakta Abarths servicenät så snabbt
som möjligt.
è
087-094 ABARTH 500 2ed SW .qxd_089-098 FIAT 500 IT 12/06/13 15.11 Pagina 92

93
I NÖDLÄGEUNDERHÅLL
OCH SKÖTSELTEKNISKA
D ATAALFABETISK
ORDNINGLÄR KÄNNA
DIN BILSÄKERHETSTART OCH
KÖRNINGVARNINGS
LAMPOR OCH
MEDDELANDEN
Inert strömbrytare för bränslelås
har ingripit/bränslelåset är inte
tillgängligt
Varningslampan tänds när den inerta
strömbrytaren för bränslelås aktiveras el-
ler när bränslelåssystemet inte finns till-
gängligt.
Displayen visar ett motsvarande medde-
lande.
Funktionsfel på yttre ljus
Varningslampan tänds när ett funktionsfel
upptäcks på de yttre ljusen.FUNKTIONSFEL PÅ
ESP-SYSTEME/
FUNKTIONSFEL PÅ
HILL HOLDER
(orange)
Funktionsfel på ESP-systemet
När du vrider tändningsnyckeln till MAR-
läget tänds varningslampan men ska slock-
na igen efter några sekunder.
Om varningslampan inte slocknar eller om
den förblir på under körningen, vänd dig
till Abarths servicenät.
Displayen visar ett särskilt meddelande.
OBS!Om varningslampan blinkar under
körningen anger detta att ESP-systemet
har aktiverats.
Fel på Hill Holder
När du vrider tändningsnyckeln till MAR-
läget tänds varningslampan men ska slock-
na igen efter några sekunder.
Om varningslampan tänds anger det ett
funktionsfel på Hill Holder-systemet. I så
fall ska du kontakta Abarths servicenät
snarast möjligt.
Displayen visar ett särskilt meddelande.POSITIONSLJUS
OCH HALVLJUS (grön)
FOLLOW ME HOME
(grön)
Positionsljus och halvljus
Varningslampan tänds när positionsljuset
eller halvljuset tänds.
Follow me home
Varningslampan tänds när denna anord-
ning används (se avsnittet ”Follow me ho-
me” i kapitlet ”Lär känna din bil”).
Displayen visar ett särskilt meddelande.
á
3
087-094 ABARTH 500 2ed SW .qxd_089-098 FIAT 500 IT 12/06/13 15.11 Pagina 93

HÖGER
KÖRRIKTNINGSVISARE
(grön - blinkande)
Varningslampan tänds när körriktningsvi-
sarnas (blinkers) spak flyttas uppåt eller,
tillsammans med vänster blinkers, när var-
ningsljusens knapp trycks ned.
AKTIVERING AV
SPORTFUNKTIONEN
Indikationen tänds (på flerfunk-
tionsdisplayen ”SPORT” och på den inställ-
bara flerfunktionsdisplayen ”S”) när man ak-
tiverar funktionen för en sportig körinställ-
ning genom att trycka på motsvarande
styrknapp. Om man trycker en gång till på
knappen slocknar texten SPORT.
5
HELLJUS (blå)
Varningslampan tänds
samtidigt som helljuset tänds.
F
MÖJLIG RISK FÖR IS PÅ VÄGEN
När utomhustemperaturen når 3° C el-
ler en lägre temperatur, blinkar varnings-
lampan för utomhustemperaturen för att
uppmärksamma användaren på risken för
att det förekommer is på vägen.
Displayen visar ett motsvarande medde-
lande.
ÖVERSKRIDEN
MAXHASTIGHET
Displayen visar motsvarande meddelande
när bilens inställda max. hastighet över-
skrids (se avsnittet ”Inställbar flerfunk-
tionsdisplay” i kapitlet ”Lär känna din bil”).
BEGRÄNSAD RÄCKVIDD
(versioner med inställbar
flerfunktionsdisplay)
Displayen visar ett särskilt meddelande för
att informera om att fordonets körsträcka
har sjunkit under 50 km.
D
SLITAGE PÅ
BROMSBELÄGGEN
(orange)
Varningslampan tänds på instrumentpane-
len (tillsammans med ett meddelande som
visas på displayen) om bromsbeläggen fram
är slitna. I detta fall ska de bytas ut så snabbt
som möjligt.
SPORT
SÄKERHETSBÄLTEN
EJ FASTSPÄNDA
(röd)
Varningslampan på instrumentpa-
nelen tänds med fast sken med stillastående
bil om säkerhetsbältet på förarsidan inte är
ordentligt fastspänt. Denna varningslampa
lyser tillsammans med ett kontinuerligt ljud
som hörs från den akustiska varningsenhe-
ten (summern) under de första sex sekun-
derna. Därefter blinkar varningslampan och
summern ljuder i de efterföljande 96 se-
kunderna om säkerhetsbältena i framsäte-
na inte är fastspända då bilen befinner sig i
rörelse. Ljudsignalen (summer) för bälte-
svarnaren (SBR = Seat Belt Reminder) kan
endast uteslutas av Abarths servicenät. Det
går att återaktivera systemet via inställ-
ningsmenyn. Displayen visar ett särskilt
meddelande.
1

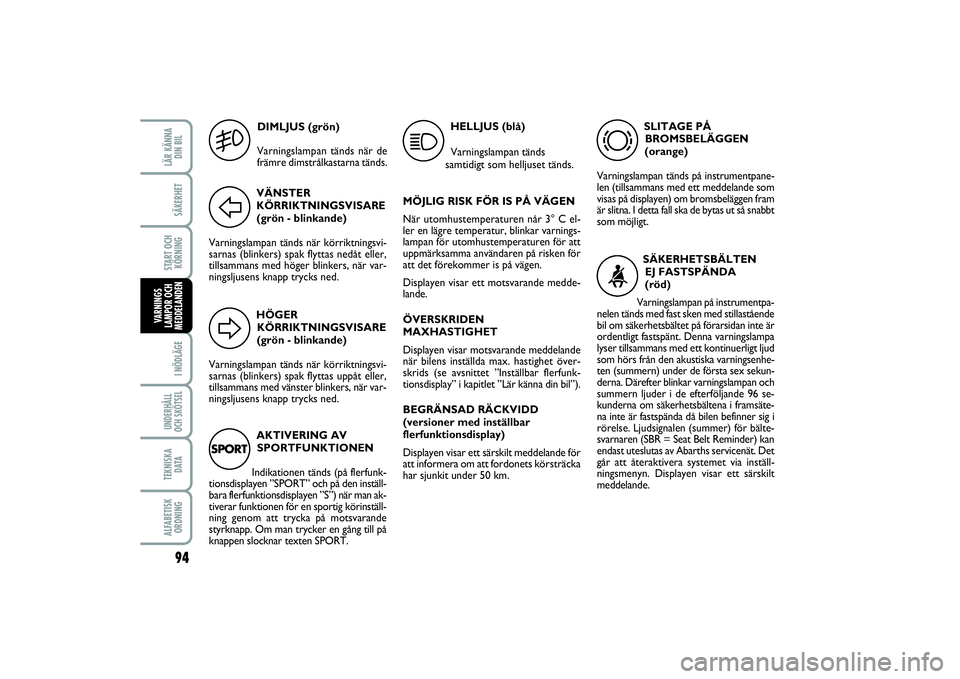

94I NÖDLÄGEUNDERHÅLL
OCH SKÖTSELTEKNISKA
D ATAALFABETISK
ORDNINGLÄR KÄNNA
DIN BILSÄKERHETSTART OCH
KÖRNINGVARNINGS
LAMPOR OCH
MEDDELANDEN
VÄNSTER
KÖRRIKTNINGSVISARE
(grön - blinkande)
Varningslampan tänds när körriktningsvi-
sarnas (blinkers) spak flyttas nedåt eller,
tillsammans med höger blinkers, när var-
ningsljusens knapp trycks ned.DIMLJUS (grön)
Varningslampan tänds när de
främre dimstrålkastarna tänds.
d<
087-094 ABARTH 500 2ed SW .qxd_089-098 FIAT 500 IT 12/06/13 15.11 Pagina 94

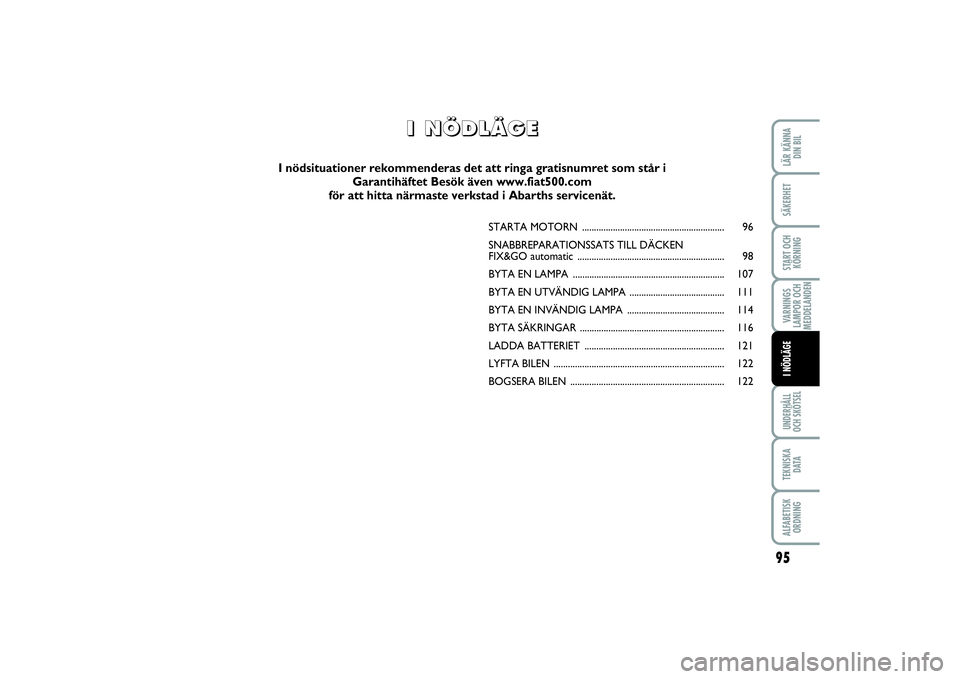

95
VARNINGS
LAMPOR OCH
MEDDELANDENUNDERHÅLL
OCH SKÖTSELTEKNISKA
D ATAALFABETISK
ORDNINGLÄR KÄNNA
DIN BILSÄKERHETSTART OCH
KÖRNINGI NÖDLÄGE
STARTA MOTORN ............................................................ 96
SNABBREPARATIONSSATS TILL DÄCKEN
FIX&GO automatic.............................................................. 98
BYTA EN LAMPA ................................................................ 107
BYTA EN UTVÄNDIG LAMPA ........................................ 111
BYTA EN INVÄNDIG LAMPA ......................................... 114
BYTA SÄKRINGAR ............................................................. 116
LADDA BATTERIET ........................................................... 121
LYFTA BILEN ........................................................................ 122
BOGSERA BILEN ................................................................. 122
I I

N N
Ö Ö
D D
L L
Ä Ä
G G
E E
I nödsituationer rekommenderas det att ringa gratisnumret som står i
Garantihäftet Besök även www.fiat500.com
för att hitta närmaste verkstad i Abarths servicenät.
095-122 ABARTH 500 2ed SW .qxd_099-126 FIAT 500 IT 12/06/13 15.12 Pagina 95
