2012 TOYOTA AYGO Betriebsanleitungen (in German)

97
1
1-7. Informationen zur Sicherheit
Vor Antritt der Fahrt
AYGO_WM_99E98M

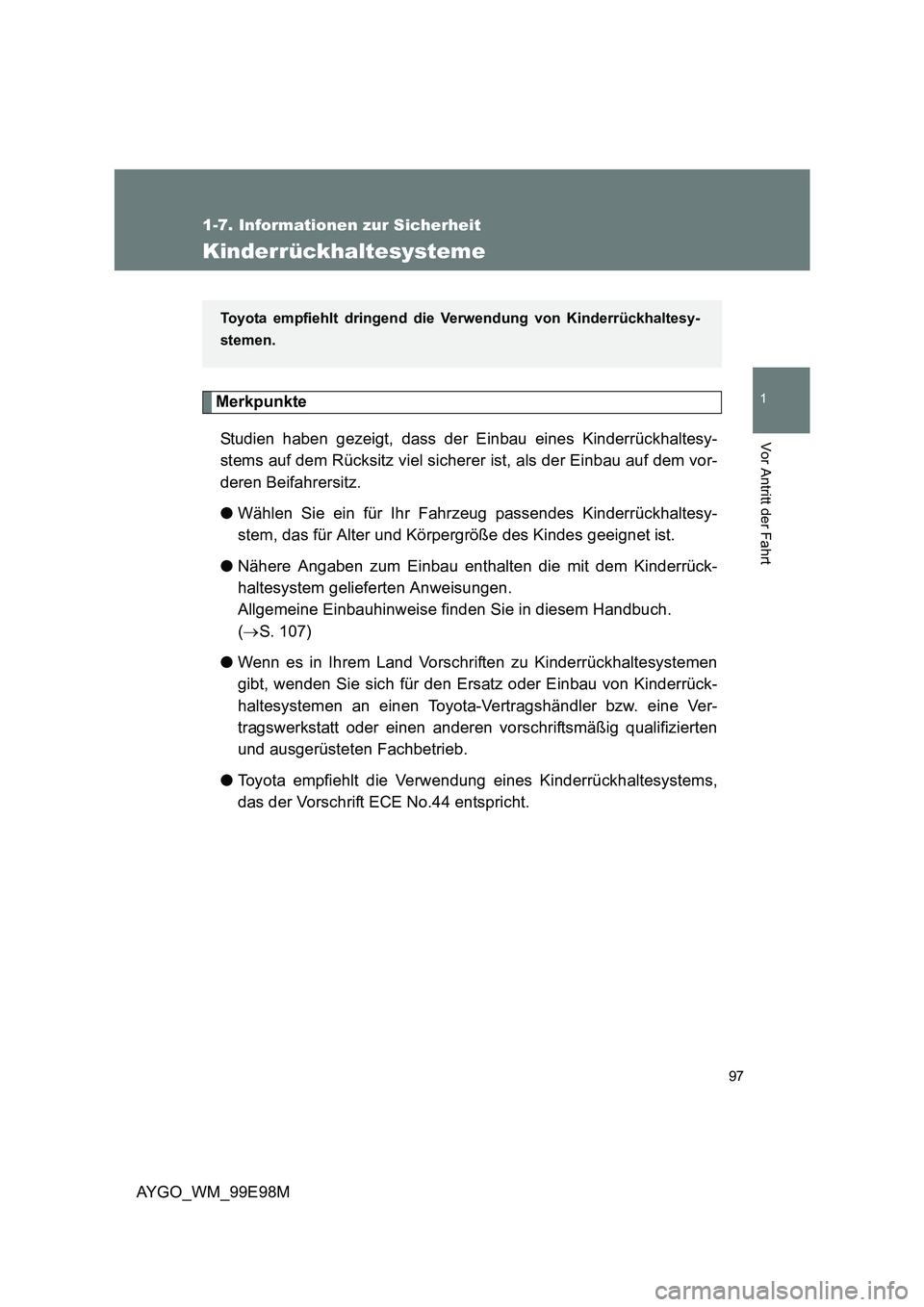

Kinderrückhaltesysteme
Merkpunkte
Studien haben gezeigt, dass der Einbau eines Kinderrückhaltesy-
stems auf dem Rücksitz viel sicherer ist, als der Einbau auf dem vor-
deren Beifahrersitz.
● Wählen Sie ein für Ihr Fahrzeug passendes Kinderrückhaltesy-
stem, das für Alter und Körpergröße des Kindes geeignet ist.
● Nähere Angaben zum Einbau enthalten die mit dem Kinderrück-
haltesystem gelieferten Anweisungen.
Allgemeine Einbauhinweise finden Sie in diesem Handbuch.
( →S. 107)
● Wenn es in Ihrem Land Vorschriften zu Kinderrückhaltesystemen
gibt, wenden Sie sich für den Ersatz oder Einbau von Kinderrück-
haltesystemen an einen Toyota-Vertragshändler bzw. eine Ver-
tragswerkstatt oder einen anderen vorschriftsmäßig qualifizierten
und ausgerüsteten Fachbetrieb.
● Toyota empfiehlt die Verwendung eines Kinderrückhaltesystems,
das der Vorschrift ECE No.44 entspricht.
Toyota empfiehlt dringend die Verwendung von Kinderrückhaltesy-
stemen.

98
1-7. Informationen zur Sicherheit
AYGO_WM_99E98M

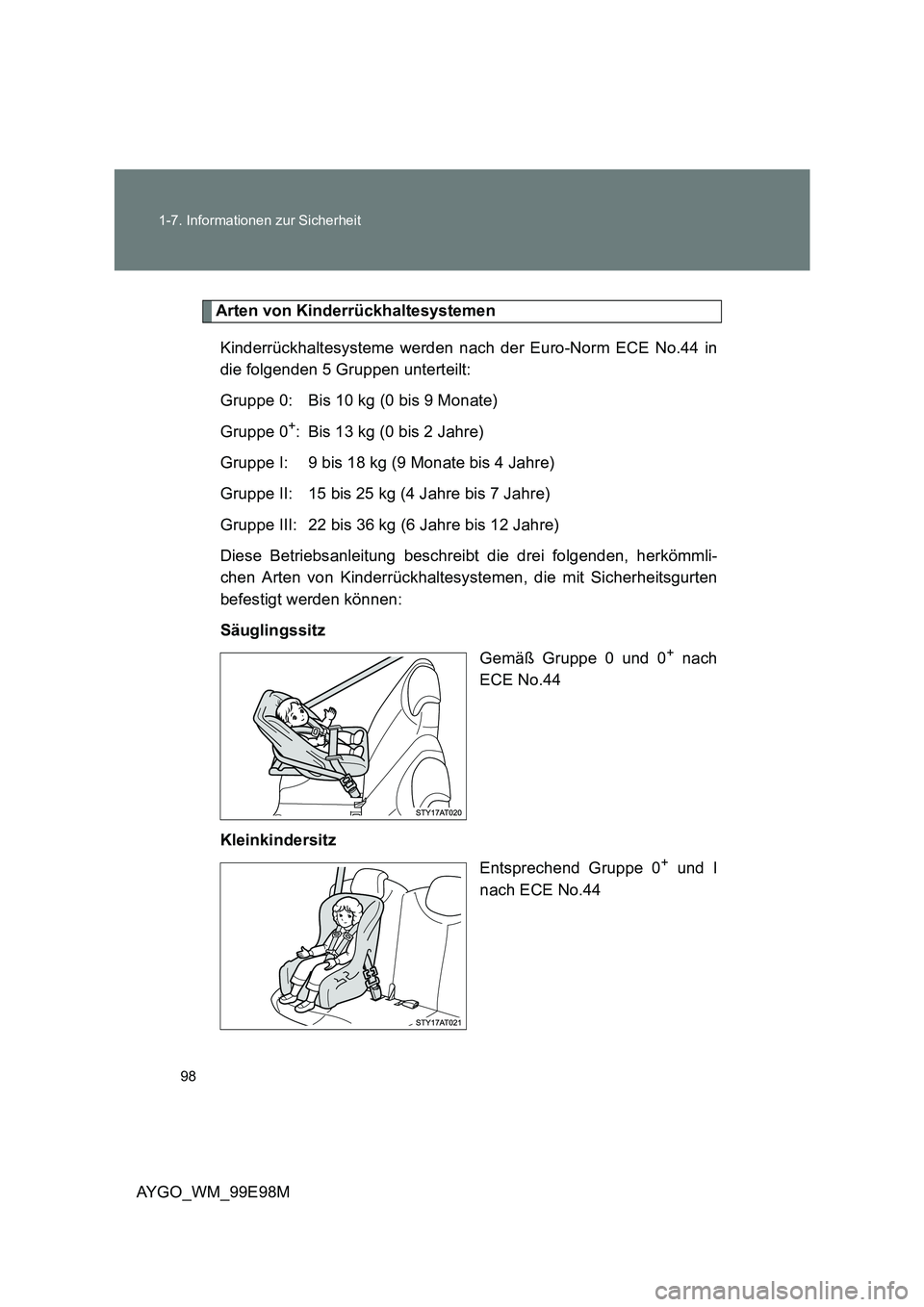

Arten von Kinderrückhaltesystemen
Kinderrückhaltesysteme werden nach der Euro-Norm ECE No.44 in
die folgenden 5 Gruppen unterteilt:
Gruppe 0: Bis 10 kg (0 bis 9 Monate)
Gruppe 0+: Bis 13 kg (0 bis 2 Jahre)
Gruppe I: 9 bis 18 kg (9 Monate bis 4 Jahre)
Gruppe II: 15 bis 25 kg (4 Jahre bis 7 Jahre)
Gruppe III: 22 bis 36 kg (6 Jahre bis 12 Jahre)
Diese Betriebsanleitung beschreibt die drei folgenden, herkömmli-
chen Arten von Kinderrückhaltesystemen, die mit Sicherheitsgurten
befestigt werden können:
Säuglingssitz
Gemäß Gruppe 0 und 0+ nach
ECE No.44
Kleinkindersitz
Entsprechend Gruppe 0+ und I
nach ECE No.44

99
1-7. Informationen zur Sicherheit
1
Vor Antritt der Fahrt
AYGO_WM_99E98M

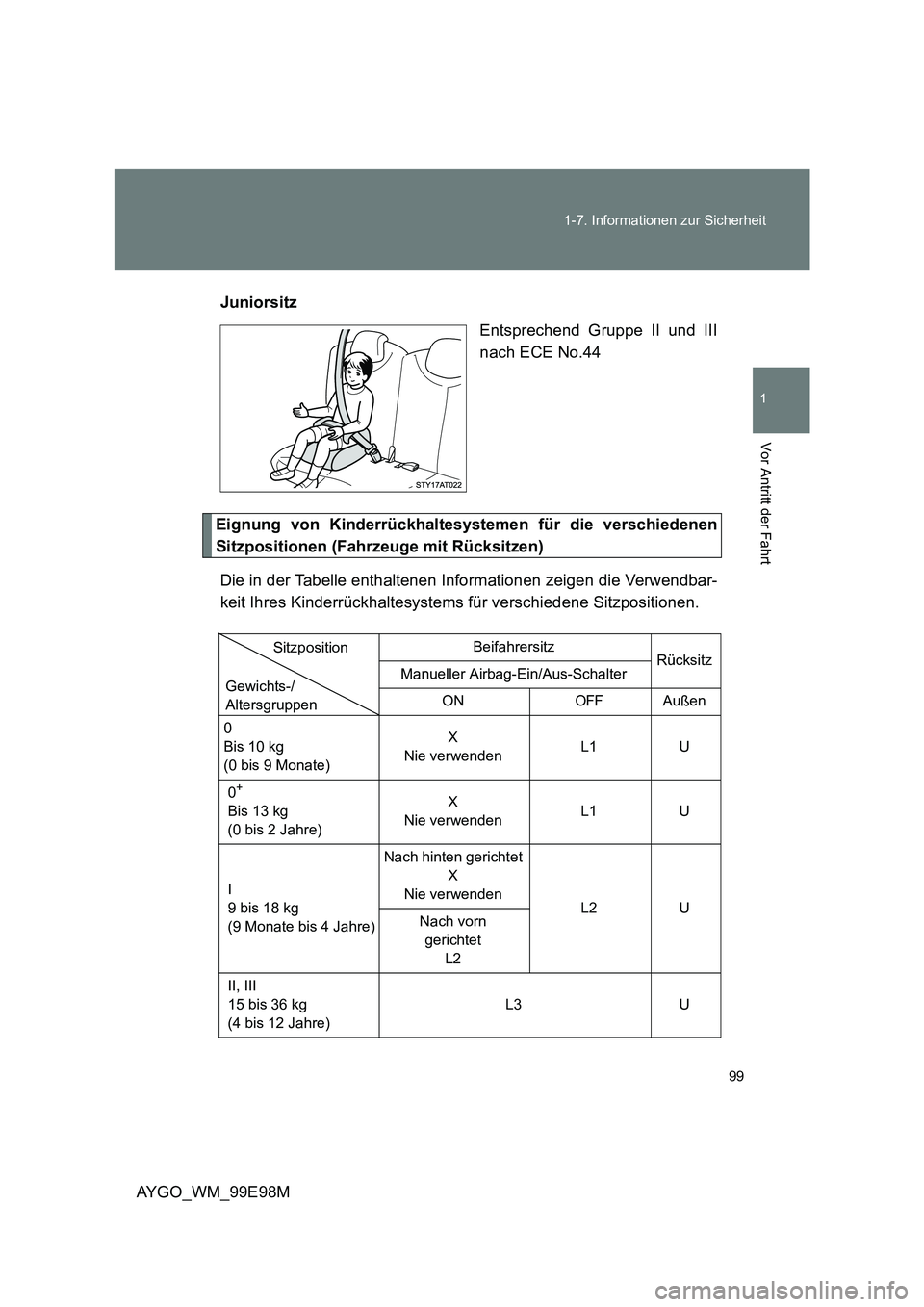

Juniorsitz
Entsprechend Gruppe II und III
nach ECE No.44
Eignung von Kinderrückhaltesystemen für die verschiedenen
Sitzpositionen (Fahrzeuge mit Rücksitzen)
Die in der Tabelle enthaltenen Informationen zeigen die Verwendbar-
keit Ihres Kinderrückhaltesystems für verschiedene Sitzpositionen.
Beifahrersitz Rücksitz Manueller Airbag-Ein/Aus-Schalter
ONOFFAußen
0
Bis 10 kg
(0 bis 9 Monate)
X
Nie verwenden L1 U
0+
Bis 13 kg
(0 bis 2 Jahre)
X
Nie verwenden L1 U
I
9 bis 18 kg
(9 Monate bis 4 Jahre)
Nach hinten gerichtet
X
Nie verwenden L2 U Nach vorn
gerichtet
L2
II, III
15 bis 36 kg
(4 bis 12 Jahre)
L3 U
Gewichts-/
Altersgruppen
Sitzposition

100
1-7. Informationen zur Sicherheit
AYGO_WM_99E98M

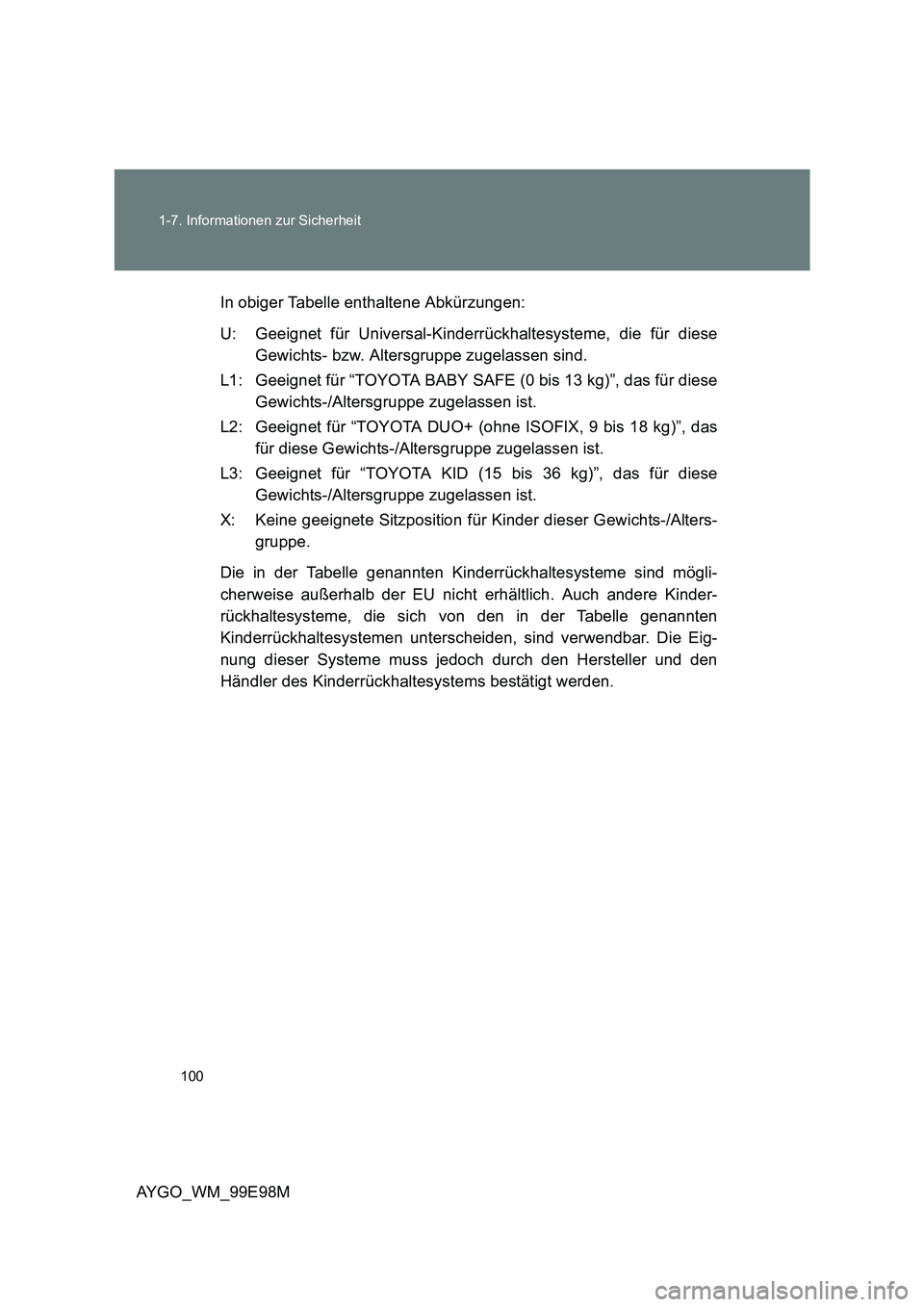

In obiger Tabelle enthaltene Abkürzungen:
U: Geeignet für Universal-Kinderrückhaltesysteme, die für diese
Gewichts- bzw. Altersgruppe zugelassen sind.
L1: Geeignet für “TOYOTA BABY SAFE (0 bis 13 kg)”, das für diese
Gewichts-/Altersgruppe zugelassen ist.
L2: Geeignet für “TOYOTA DUO+ (ohne ISOFIX, 9 bis 18 kg)”, das
für diese Gewichts-/Altersgruppe zugelassen ist.
L3: Geeignet für “TOYOTA KID (15 bis 36 kg)”, das für diese
Gewichts-/Altersgruppe zugelassen ist.
X: Keine geeignete Sitzposition für Kinder dieser Gewichts-/Alters-
gruppe.
Die in der Tabelle genannten Kinderrückhaltesysteme sind mögli-
cherweise außerhalb der EU nicht erhältlich. Auch andere Kinder-
rückhaltesysteme, die sich von den in der Tabelle genannten
Kinderrückhaltesystemen unterscheiden, sind verwendbar. Die Eig-
nung dieser Systeme muss jedoch durch den Hersteller und den
Händler des Kinderrückhaltesystems bestätigt werden.

101
1-7. Informationen zur Sicherheit
1
Vor Antritt der Fahrt
AYGO_WM_99E98M

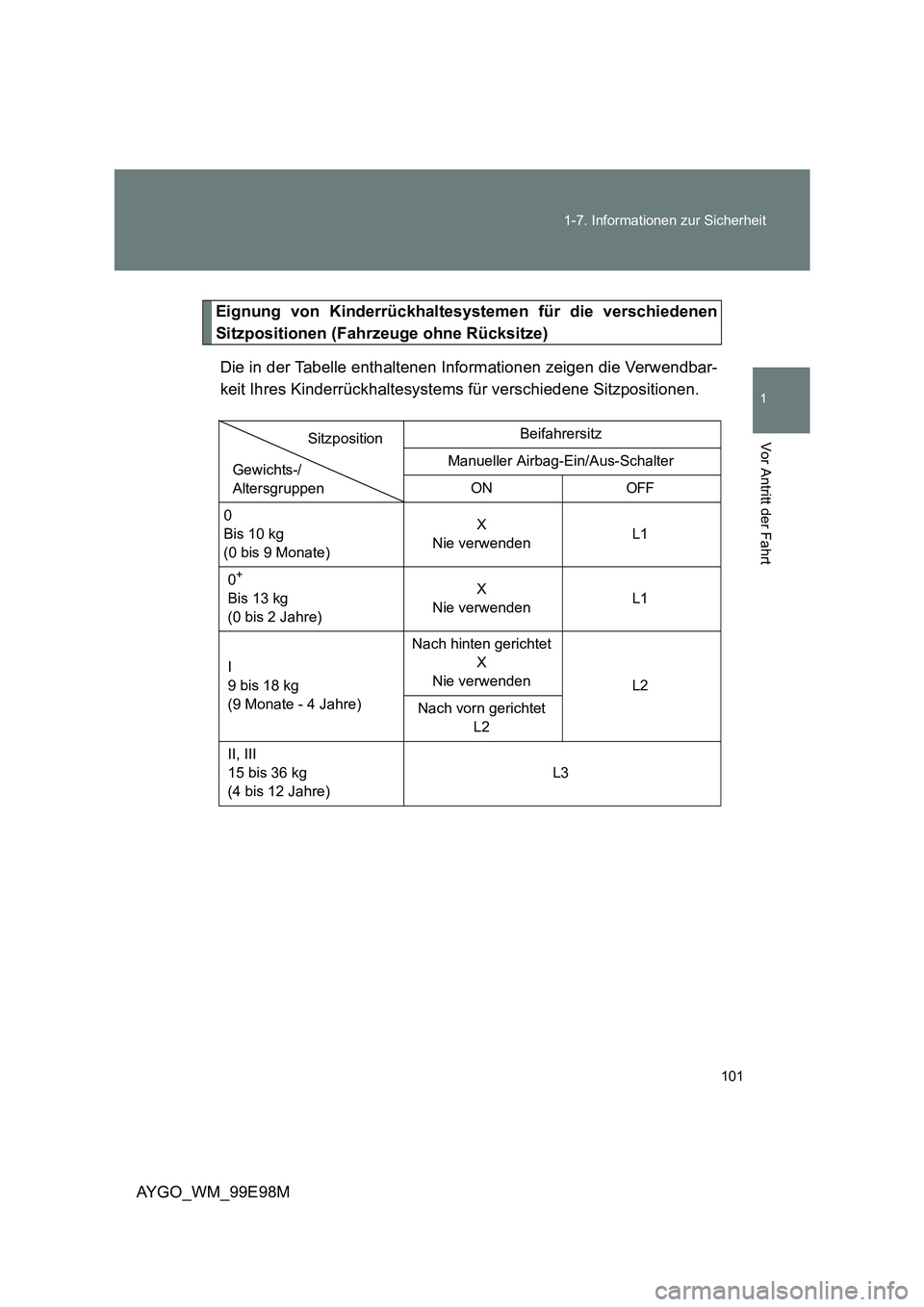

Eignung von Kinderrückhaltesystemen für die verschiedenen
Sitzpositionen (Fahrzeuge ohne Rücksitze)
Die in der Tabelle enthaltenen Informationen zeigen die Verwendbar-
keit Ihres Kinderrückhaltesystems für verschiedene Sitzpositionen.
Beifahrersitz
Manueller Airbag-Ein/Aus-Schalter
ONOFF
0
Bis 10 kg
(0 bis 9 Monate)
X
Nie verwenden L1
0+
Bis 13 kg
(0 bis 2 Jahre)
X
Nie verwenden L1
I
9 bis 18 kg
(9 Monate - 4 Jahre)
Nach hinten gerichtet
X
Nie verwenden L2
Nach vorn gerichtet
L2
II, III
15 bis 36 kg
(4 bis 12 Jahre)
L3
Gewichts-/
Altersgruppen
Sitzposition

102
1-7. Informationen zur Sicherheit
AYGO_WM_99E98M

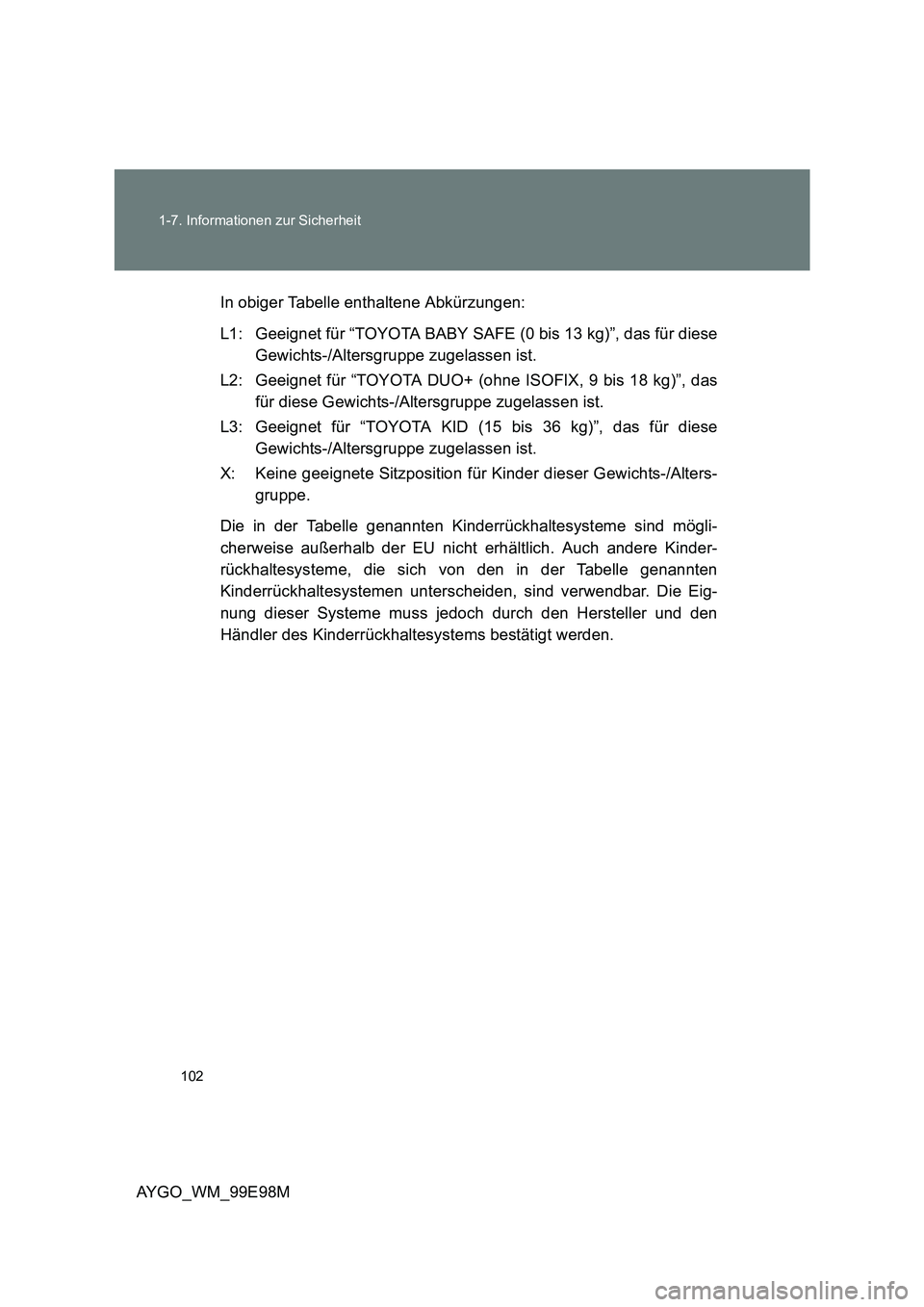

In obiger Tabelle enthaltene Abkürzungen:
L1: Geeignet für “TOYOTA BABY SAFE (0 bis 13 kg)”, das für diese
Gewichts-/Altersgruppe zugelassen ist.
L2: Geeignet für “TOYOTA DUO+ (ohne ISOFIX, 9 bis 18 kg)”, das
für diese Gewichts-/Altersgruppe zugelassen ist.
L3: Geeignet für “TOYOTA KID (15 bis 36 kg)”, das für diese
Gewichts-/Altersgruppe zugelassen ist.
X: Keine geeignete Sitzposition für Kinder dieser Gewichts-/Alters-
gruppe.
Die in der Tabelle genannten Kinderrückhaltesysteme sind mögli-
cherweise außerhalb der EU nicht erhältlich. Auch andere Kinder-
rückhaltesysteme, die sich von den in der Tabelle genannten
Kinderrückhaltesystemen unterscheiden, sind verwendbar. Die Eig-
nung dieser Systeme muss jedoch durch den Hersteller und den
Händler des Kinderrückhaltesystems bestätigt werden.

103
1-7. Informationen zur Sicherheit
1
Vor Antritt der Fahrt
AYGO_WM_99E98M

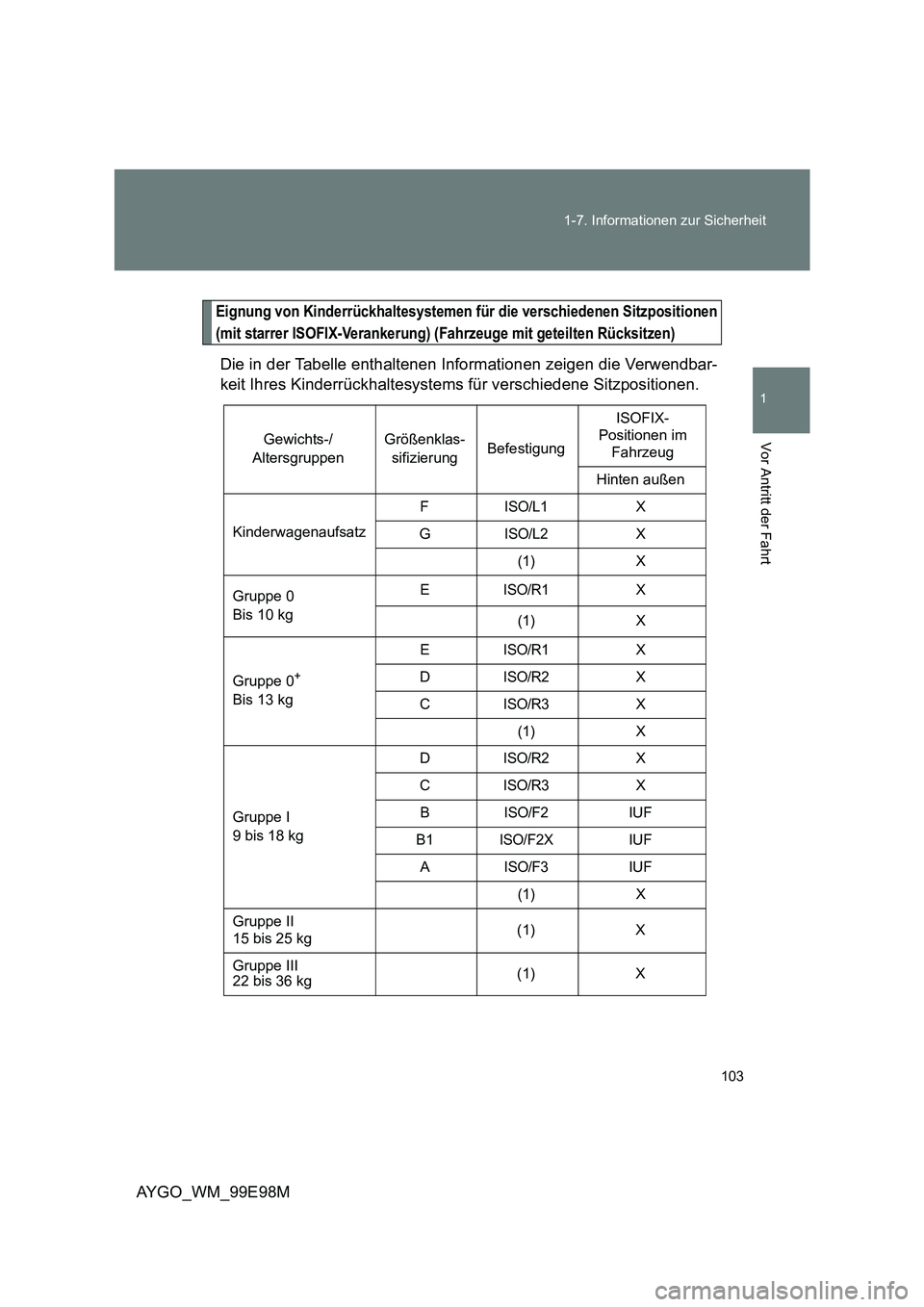

Eignung von Kinderrückhaltesystemen für die verschiedenen Sitzpositionen
(mit starrer ISOFIX-Verankerung) (Fahrzeuge mit geteilten Rücksitzen)
Die in der Tabelle enthaltenen Informationen zeigen die Verwendbar-
keit Ihres Kinderrückhaltesystems für verschiedene Sitzpositionen.
Gewichts-/
Altersgruppen
Größenklas-
sifizierung Befestigung
ISOFIX-
Positionen im
Fahrzeug
Hinten außen
Kinderwagenaufsatz
FISO/L1X
GISO/L2X
(1)X
Gruppe 0
Bis 10 kg
EISO/R1X
(1)X
Gruppe 0+
Bis 13 kg
EISO/R1X
DISO/R2X
CISO/R3X
(1)X
Gruppe I
9 bis 18 kg
DISO/R2X
CISO/R3X
BISO/F2IUF
B1ISO/F2XIUF
AISO/F3IUF
(1)X
Gruppe II
15 bis 25 kg (1) X
Gruppe III 22 bis 36 kg (1) X

104
1-7. Informationen zur Sicherheit
AYGO_WM_99E98M

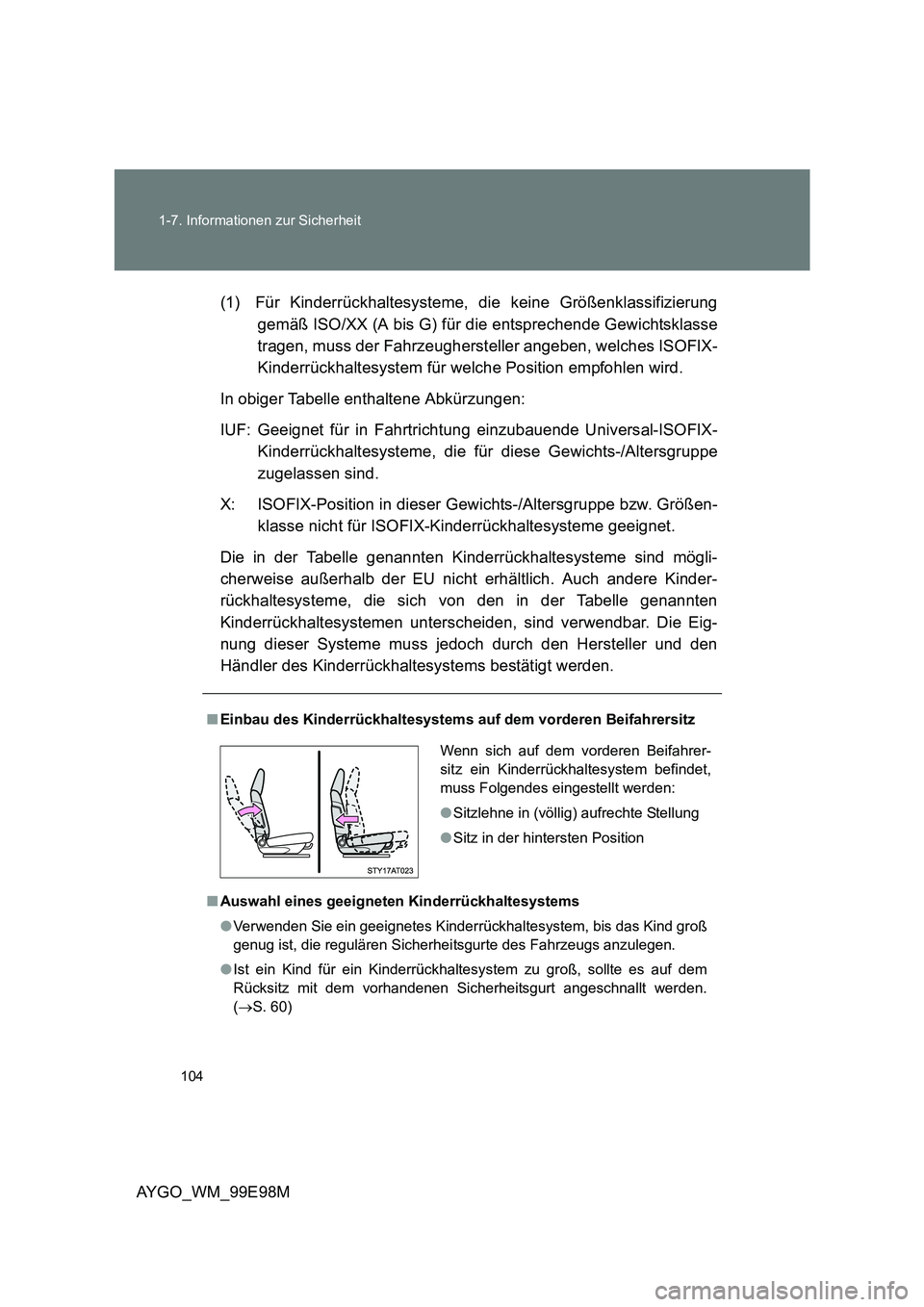

(1) Für Kinderrückhaltesysteme, die keine Größenklassifizierung
gemäß ISO/XX (A bis G) für die entsprechende Gewichtsklasse
tragen, muss der Fahrzeughersteller angeben, welches ISOFIX-
Kinderrückhaltesystem für welche Position empfohlen wird.
In obiger Tabelle enthaltene Abkürzungen:
IUF: Geeignet für in Fahrtrichtung einzubauende Universal-ISOFIX-
Kinderrückhaltesysteme, die für diese Gewichts-/Altersgruppe
zugelassen sind.
X: ISOFIX-Position in dieser Gewichts-/Altersgruppe bzw. Größen-
klasse nicht für ISOFIX-Kinderrückhaltesysteme geeignet.
Die in der Tabelle genannten Kinderrückhaltesysteme sind mögli-
cherweise außerhalb der EU nicht erhältlich. Auch andere Kinder-
rückhaltesysteme, die sich von den in der Tabelle genannten
Kinderrückhaltesystemen unterscheiden, sind verwendbar. Die Eig-
nung dieser Systeme muss jedoch durch den Hersteller und den
Händler des Kinderrückhaltesystems bestätigt werden.
■ Einbau des Kinderrückhaltesystems auf dem vorderen Beifahrersitz
■ Auswahl eines geeigneten Kinderrückhaltesystems
● Verwenden Sie ein geeignetes Kinderrückhaltesystem, bis das Kind groß
genug ist, die regulären Sicherhei tsgurte des Fahrzeugs anzulegen.
● Ist ein Kind für ein Kinderrückhaltesystem zu groß, sollte es auf dem
Rücksitz mit dem vorhandenen Sicherheitsgurt angeschnallt werden.
( →S. 60)
Wenn sich auf dem vorderen Beifahrer-
sitz ein Kinderrückhaltesystem befindet,
muss Folgendes eingestellt werden:
● Sitzlehne in (völlig) aufrechte Stellung
● Sitz in der hintersten Position
