2012 Seat Altea XL Manuale del proprietario (in Italian)

295
Per fare da sé
Fissare la fune o l'asta soltanto agli appositi ganci o al dispositivo di traino.
Modalità di guida
Il traino di un veicolo, soprattutto se eseguito con la fune, richiede una certa
pratica. Entrambi i conducenti dovrebbero avere un po' di dimestichezza
con questo tipo di manovra. Chi non dispone della necessaria pratica do-
vrebbe astenersene.
Avere sempre cura di non creare delle trazioni o delle scosse troppo violen-
te. In manovre di traino su strade dissestate sussiste sempre il pericolo che
gli elementi di fissaggio vengano sottoposti a sollecitazioni eccessivamente
forti.
Il quadro del veicolo trainato deve essere acceso per impedire al volante di
bloccarsi e per poter usare le frecce, l'avvisatore acustico, il tergicristallo e
l'impianto lavavetri.
Dal momento che a motore spento non funziona neppure il servofreno, si
deve premere il pedale con più forza rispetto al solito.
Dal momento che il servosterzo a motore spento non funziona, occorre una
forza maggiore per girare il volante.
● La velocità massima consentita al traino è di 50 km/h.
● La velocità massima consentita al traino è di 50 km/h.
Traino di un veicolo con cambio automatico
● Spostare la leva selettrice nella posizione „N“.
● Non superare una velocità di 50 km/h.
● Non percorrere più di 50 chilometri.
● Il traino del veicolo per mezzo di un carro attrezzi va eseguito solo con
l'asse anteriore sollevato.
Avvertenza
● Osservare le disposizioni di legge in materia.
● Accendere il lampeggio d'emergenza di entrambi i veicoli. Osservare tut-
tavia le norme di legge eventualmente divergenti.
● Per motivi tecnici non è possibile ricorrere all'avviamento a traino di vei-
coli dotati di cambio automatico.
● Un veicolo, rimasto senza lubrificante nel cambio in seguito ad un gua-
sto, deve essere rimorchiato sempre con le ruote motrici sollevate.
● Se il tratto da percorrere a traino è superiore a 50 km, si deve fare rimor-
chiare il veicolo da personale qualificato tenendo sollevate le ruote anterio-
ri.
● Se la batteria del veicolo trainato è scarica, lo sterzo rimane bloccato. In
questo caso ci si deve rivolgere a personale specializzato per fare trainare il
veicolo con le ruote anteriori sollevate.
● Si consiglia di tenere l'anello per traino sempre a bordo del veicolo. Leg-
gere attentamente le avvertenze. 
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

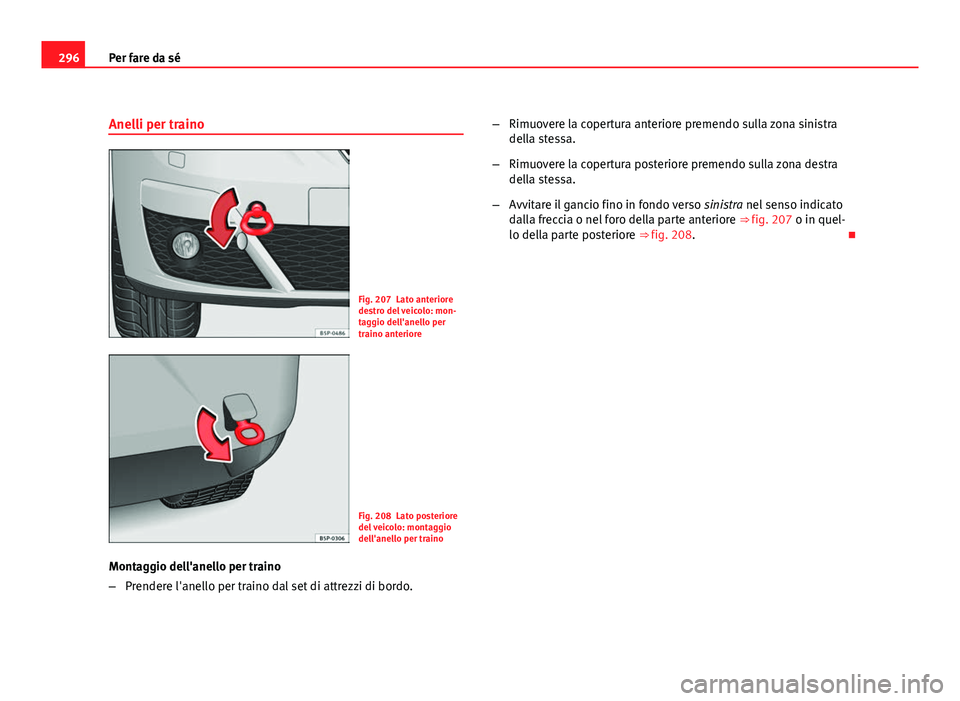

296Per fare da sé
Anelli per traino
Fig. 207 Lato anteriore
destro del veicolo: mon-
taggio dell'anello per
traino anteriore
Fig. 208 Lato posteriore
del veicolo: montaggio
dell'anello per traino
Montaggio dell'anello per traino
– Prendere l'anello per traino dal set di attrezzi di bordo. –
Rimuovere la copertura anteriore premendo sulla zona sinistra
della stessa.
– Rimuovere la copertura posteriore premendo sulla zona destra
della stessa.
– Avvitare il gancio fino in fondo verso sinistra nel senso indicato
dalla freccia o nel foro della parte anteriore ⇒ fig. 207 o in quel-
lo della parte posteriore ⇒ fig. 208. 

297
Indicazioni generali
Dati tecnici Indicazioni generali
Nozioni importanti
Informazioni generali
In ogni caso fanno testo i dati contenuti nei documenti uffi-
ciali del veicolo.
Le indicazioni fornite in questo manuale sono valide per i modelli base con-
segnati in Spagna. Il tipo di motore con cui è equipaggiato il veicolo è indi-
cato sulla targhetta dati del Programma di controllo e manutenzione e sui
documenti ufficiali.
Si tenga presente che i valori indicati per determinati modelli (specie se do-
tati di particolari optional), per veicoli speciali o destinati ad altri paesi pos-
sono differire da quelli effettivi.
Abbreviazioni utilizzate in questo capitolo sui Dati tecnici
Abbrevia- zioneSignificato
kWkilowatt, unità di misura della potenza del motore
CVcavalli vapore, unità di misura (obsoleta) della potenza del
motore
giri/minnumero di giri del motore al minutoNmnewton al metro, unità di misura della coppia motricel/100 kmconsumo di carburante in litri per 100 chilometri
g/kmemissione di anidride carbonica indicata in grammi per ogni
chilometro percorso
Abbrevia-zioneSignificato
CO 2anidride carbonica
NCnumero di cetano, unità di misura che indica il grado di in-
fiammabilità del gasolio
NORnumero ottanico research, unità di misura che determina il
potere antidetonante della benzina
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

298Indicazioni generali
Dati del veicolo
I dati più importanti sono indicati sulla targhetta del model-
lo e su quella dei dati vettura.
Fig. 209 Targhetta dati
vettura nel bagagliaio
I veicoli destinati all'esportazione in alcuni determinati paesi non sono do-
tati di tale targhetta.
Targhetta di identificazione
La targhetta di identificazione si trova sul longherone sinistro all'interno del
vano motore.
Numero di identificazione del veicolo
Il numero d'identificazione del veicolo (numero di telaio) si può leggere dal-
l'esterno attraverso una striscia trasparente situata sulla parte inferiore
oscura del parabrezza. Tale striscia si trova sul lato sinistro del veicolo, nel- la zona inferiore del parabrezza. Si trova anche sul lato destro dell'interno
del vano motore.
Targhetta dei dati del veicolo
L'adesivo con i dati del veicolo è applicato sulla cavità della ruota di scorta
all'interno del bagagliaio e nella copertina del Programma di Manutenzio-
ne.
Sulla targhetta sono riportati i seguenti dati: ⇒ 
fig. 209
Numero interno di produzione
Numero di identificazione del veicolo (numero di telaio)
Numero di identificazione del tipo
Indicazione del tipo / potenza del motore
Sigle di motore e cambio
Codice vernice / codice di identificazione dell'allestimento interno
Codice di identificazione equipaggiamenti optional
Valori dei consumi.
Valori delle emissioni di CO 2.
Alla fine della targhetta dei dati, punti 8 e 9, si trovano i dati sui consumi e
sulle emissioni.
Valori di consumi e CO 2
Consumo ciclo urbano (l/100km)
Emissioni di CO 2 (g/km) urbane
Consumo ciclo extraurbano (l/100km)
Emissioni di CO 2 (g/km) extraurbane
Consumo ciclo combinato (l/100km)
Emissioni di CO 2 (g/km) combinate

123456789
A
B
C

299
Indicazioni generali
Dati sul consumo di carburante Consumo di carburante
I dati relativi ai consumi e alle emissioni che compaiono sul-
la targhetta sono calcolati individualmente per ogni vettura.
Il consumo di carburante e le emissioni di CO 2 del veicolo si possono con-
sultare sulla targhetta portadati del veicolo applicato sulla cavità della ruota
di scorta, all'interno del bagagliaio e nella copertina del Programma di Ma-
nutenzione.
I valori di consumo di carburante ed emissioni di CO 2 si riferiscono alla cate-
goria di massa, alla quale la propria vettura viene assegnata sulla base del-
la combinazione motore / cambio e dell'equipaggiamento specifico.
Il consumo di carburante e le emissioni di CO 2 non dipendono solo dall'uti-
lizzo effettivo del veicolo, ma anche da altri fattori come lo stile di guida, le
condizioni della strada, le condizioni del traffico e ambientali, il carico o il
numero di passeggeri, che possono far registrare valori diversi da quelli de-
terminati.
Calcolo del consumo di carburante
I valori dei consumi sono stati calcolati in base a misurazioni effettuate o
monitorate da laboratori omologati dalla CE seguendo la versione più re-
cente delle direttive CE 715/2007 e 80/1268/CEE (per ulteriori informazio-
ni, consultare l'Ufficio delle pubblicazioni dell'Unione Europea nel sito EUR-
Lex: © Unione Europea, http://eur-lex.europa.eu/it/index.htm) e sono vali-
di per la massa a vuoto del veicolo.
Avvertenza
In situazioni reali, e tenendo presente i fattori sopracitati, si possono regi-
strare consumi diversi rispetto a quelli calcolati in base alla normativa euro-
pea vigente. Pesi
Il valore della massa a vuoto si riferisce al modello base con il serbatoio
riempito al 90 % e senza optional. Il valore indicato include il conducente, il
cui peso è stato quantificato in 75 kg (valore medio).
La massa a vuoto è maggiore in determinati modelli, con allestimenti opzio-
nali oppure quando si montano accessori in un secondo momento ⇒ 
.
ATTENZIONE
● Ricordare che, quando si trasportano oggetti pesanti, il comporta-
mento su strada del veicolo può cambiare a causa dello spostamento del
baricentro: pericolo d'incidente! Adottare pertanto una condotta di guida
e una velocità adeguate.
● Non superare mai la massa complessiva né quella sui singoli assi. Se
si supera la massa sugli assi o quella complessiva, le caratteristiche di
guida dell'automezzo possono alterarsi, con il conseguente rischio di in-
cidenti, lesioni ai passeggeri o danni materiali al veicolo.

Traino di un rimorchio Carichi rimorchiabili
Carichi rimorchiabili
I valori approvati dalla Casa costruttrice relativamente ai carichi rimorchiabi-
li e ai carichi statici verticali sono stati fissati in seguito ad approfonditi col-
laudi eseguiti sulla base di precisi criteri. I dati dei carichi rimorchiabili si
riferiscono ai veicoli immatricolati in UE e di norma fino ad una velocità
massima di 80 km/h (eccezionalmente anche 100 km/h). Per i veicoli desti-
nati ad altri paesi i valori possono essere diversi. In ogni caso fanno testo i
dati contenuti nei documenti ufficiali del veicolo ⇒ 
.
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

300Indicazioni generali
Carico statico verticale
Il carico massimo ammesso per il timone del rimorchio sulla testa sferica
dell'attacco di traino non deve superare 75 kg.
Si consiglia di sfruttare sempre il carico statico verticale massimo, al fine di
aumentare la sicurezza di marcia. Un carico statico insufficiente può avere
ripercussioni negative sul comportamento del treno.
Se non si può rispettare il carico statico verticale massimo (ad esempio, nel
caso di rimorchi monoasse vuoti e leggeri, o di rimorchi a doppio asse in
tandem con un interasse inferiore a 1 m), è obbligatorio comunque che es-
so sia almeno pari al 4% del carico rimorchiabile effettivo.
ATTENZIONE
● Per ragioni di sicurezza non viaggiare a più di 80 km/h. Questa regola
si dovrebbe rispettare anche in paesi in cui vigono norme meno restritti-
ve.
● I carichi rimorchiabili e il carico statico verticale non devono mai es-
sere superiori ai limiti massimi consentiti. Se si supera il peso autorizza-
to, le caratteristiche di guida del veicolo possono alterarsi, con il conse-
guente rischio di incidenti, lesioni ai passeggeri o danni materiali al vei-
colo.


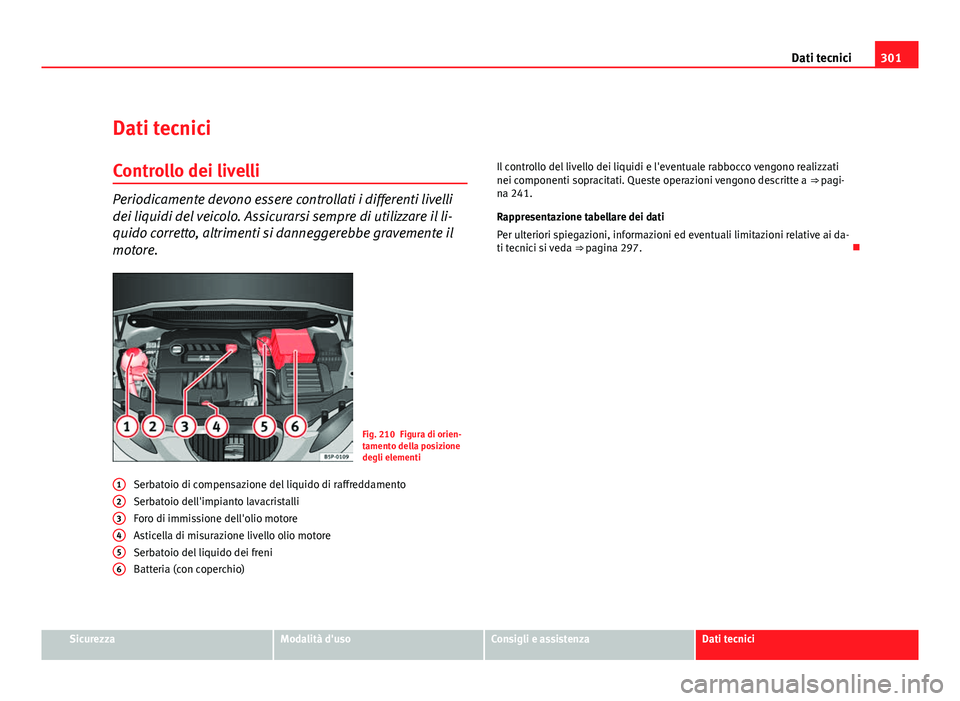

301
Dati tecnici
Dati tecnici Controllo dei livelli
Periodicamente devono essere controllati i differenti livelli
dei liquidi del veicolo. Assicurarsi sempre di utilizzare il li-
quido corretto, altrimenti si danneggerebbe gravemente il
motore.
Fig. 210 Figura di orien-
tamento della posizione
degli elementi
Serbatoio di compensazione del liquido di raffreddamento
Serbatoio dell'impianto lavacristalli
Foro di immissione dell'olio motore
Asticella di misurazione livello olio motore
Serbatoio del liquido dei freni
Batteria (con coperchio)
1
23456
Il controllo del livello dei liquidi e l'eventuale rabbocco vengono realizzati
nei componenti sopracitati. Queste operazioni vengono descritte a
⇒ pagi-
na 241.
Rappresentazione tabellare dei dati
Per ulteriori spiegazioni, informazioni ed eventuali limitazioni relative ai da-
ti tecnici si veda ⇒ pagina 297. 
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

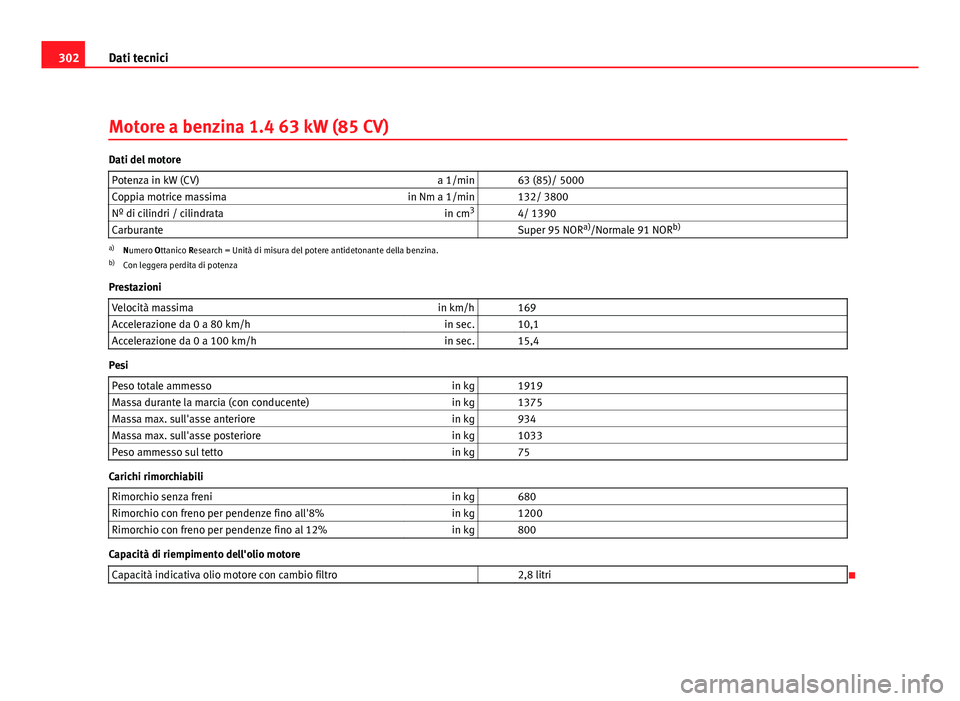

302Dati tecnici
Motore a benzina 1.4 63 kW (85 CV)
Dati del motore
Potenza in kW (CV) a 1/min 63 (85)/ 5000
Coppia motrice massima in Nm a 1/min 132/ 3800
Nº di cilindri / cilindrata in cm3
4/ 1390
Carburante Super 95 NOR a)
/Normale 91 NOR b)
a)
Numero Ottanico Research = Unità di misura del potere antidetonante della benzina.
b) Con leggera perdita di potenza
Prestazioni Velocità massima in km/h 169
Accelerazione da 0 a 80 km/h in sec. 10,1
Accelerazione da 0 a 100 km/h in sec. 15,4
Pesi
Peso totale ammesso in kg 1919
Massa durante la marcia (con conducente) in kg 1375
Massa max. sull'asse anteriore in kg 934
Massa max. sull'asse posteriore in kg 1033
Peso ammesso sul tetto in kg 75
Carichi rimorchiabili
Rimorchio senza freni in kg 680
Rimorchio con freno per pendenze fino all'8% in kg 1200
Rimorchio con freno per pendenze fino al 12% in kg 800
Capacità di riempimento dell'olio motore
Capacità indicativa olio motore con cambio filtro 2,8 litri

