Luce indicatore direzione, posizione e freno sulla
carrozzeria

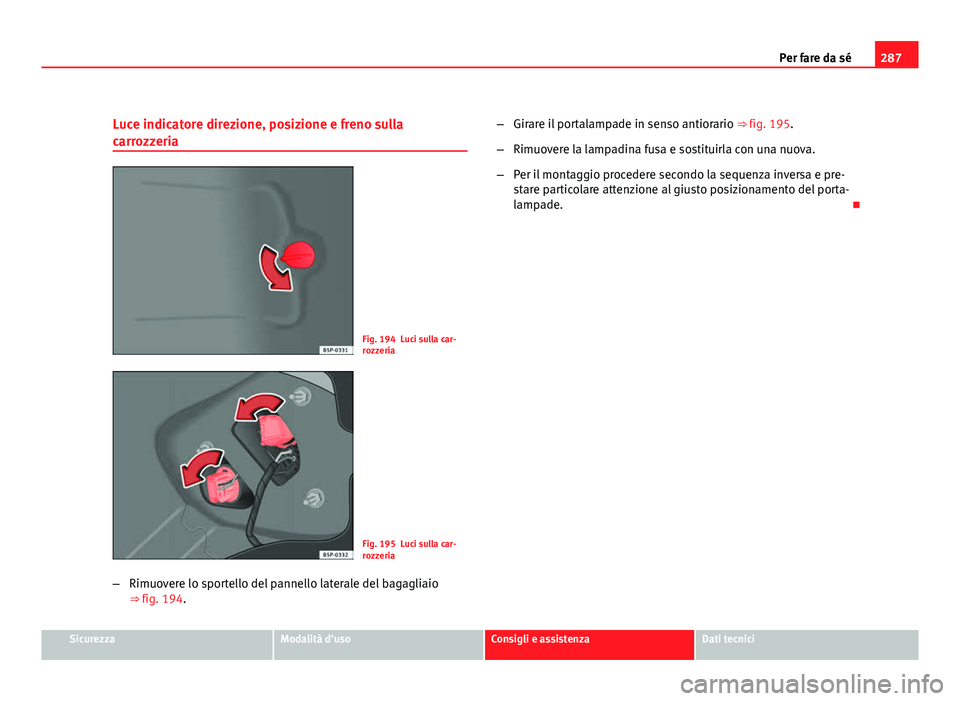

Fig. 194 Luci sulla car-
rozzeria
Fig. 195 Luci sulla car-
rozzeria
– Rimuovere lo sportello del pannello laterale del bagagliaio
⇒ fig. 194. –
Girare il portalampade in senso antiorario ⇒ fig. 195.
– Rimuovere la lampadina fusa e sostituirla con una nuova.
– Per il montaggio procedere secondo la sequenza inversa e pre-
stare particolare attenzione al giusto posizionamento del porta-
lampade. 
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

288Per fare da sé
Luce di posizione, fendinebbia e retromarcia sul portellone
Fig. 196 Luci sul portel-
lone
Fig. 197 Luci di posizio-
ne
Luci di posizione
– Aprire il portellone posteriore. –
Rimuovere il coperchio esercitando una trazione.
– Rimuovere il portalampade premendo sulle linguette di fissag-
gio ed estrarlo all'esterno.
– Rimuovere la lampadina fusa e sostituirla con una nuova.
– Per il montaggio procedere secondo la sequenza inversa e pre-
stare particolare attenzione al giusto posizionamento del porta-
lampade.
Retronebbia e retromarcia
– Aprire il portellone posteriore.
– Rimuovere il coperchio esercitando una trazione.
– Girare il portalampade in senso antiorario.
– Rimuovere la lampadina fusa e sostituirla con una nuova.
– Per procedere al montaggio agire nel senso opposto. 

289
Per fare da sé
Indicatori di direzione laterali

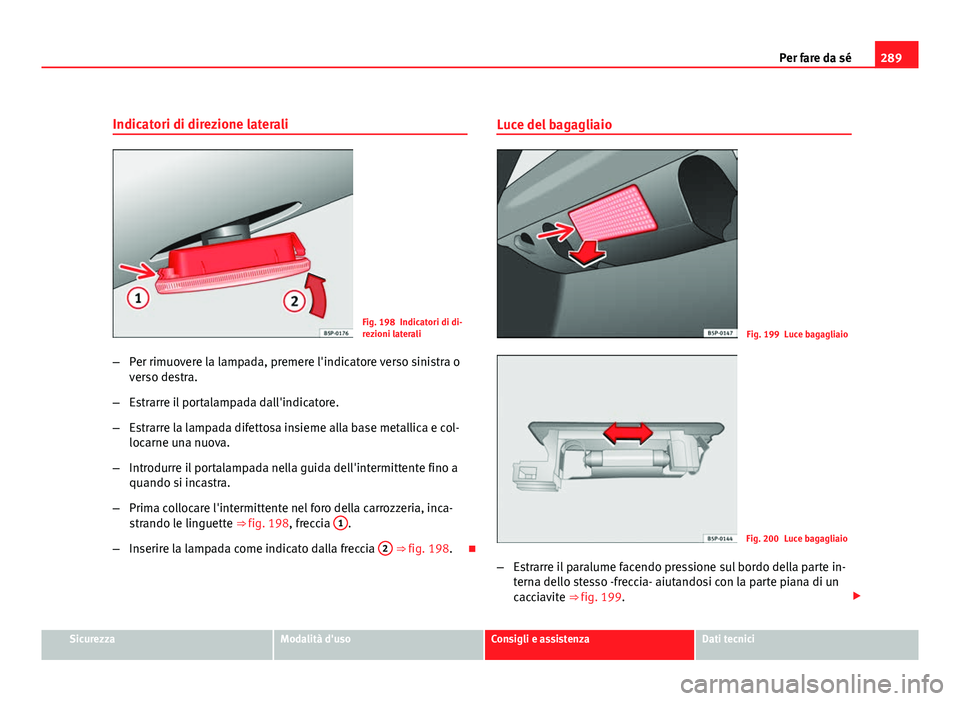

Fig. 198 Indicatori di di-
rezioni laterali
– Per rimuovere la lampada, premere l'indicatore verso sinistra o
verso destra.
– Estrarre il portalampada dall'indicatore.
– Estrarre la lampada difettosa insieme alla base metallica e col-
locarne una nuova.
– Introdurre il portalampada nella guida dell'intermittente fino a
quando si incastra.
– Prima collocare l'intermittente nel foro della carrozzeria, inca-
strando le linguette ⇒ fig. 198, freccia 1
.
– Inserire la lampada come indicato dalla freccia 2
⇒ fig. 198.Luce del bagagliaio
Fig. 199 Luce bagagliaio
Fig. 200 Luce bagagliaio
– Estrarre il paralume facendo pressione sul bordo della parte in-
terna dello stesso -freccia- aiutandosi con la parte piana di un
cacciavite ⇒ fig. 199. 
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

290Per fare da sé
–Premere lateralmente la lampada ed estrarla dall'alloggio
⇒ fig. 200. 
Luce della targa
Fig. 201 Luce targa
Fig. 202 Luce targa –
Per rimuovere il coprifanale, svitare le viti. ⇒ fig. 201
– Rimuovere la lampada, muovendola verso l'esterno nel senso
della freccia ⇒ fig. 202.
– Per procedere al montaggio agire nel senso opposto. 

291
Per fare da sé
Luce dell'aletta parasole

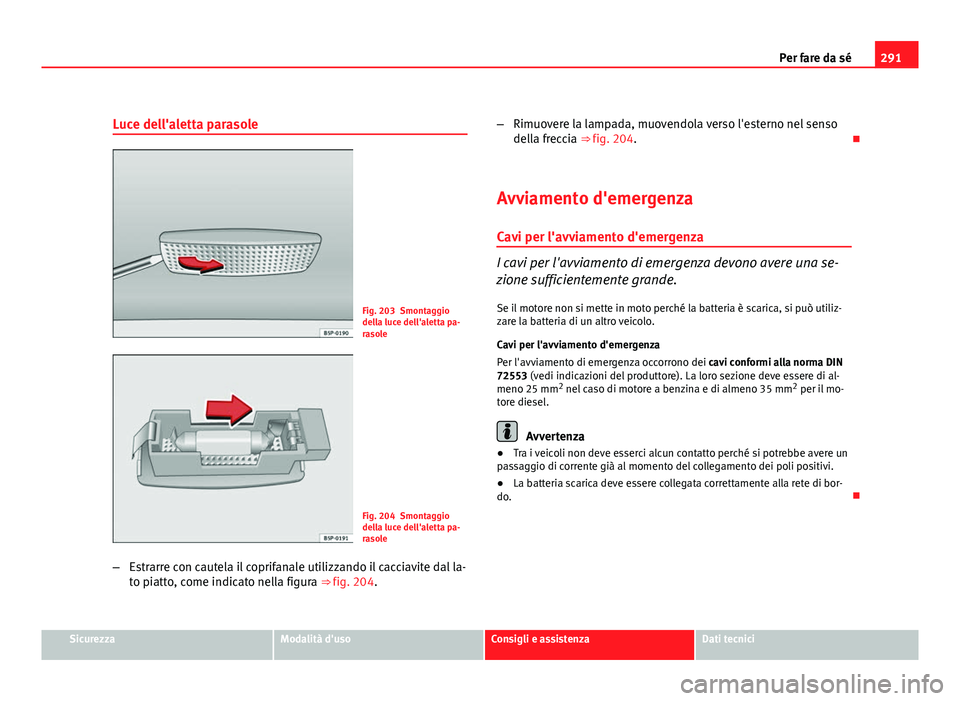

Fig. 203 Smontaggio
della luce dell'aletta pa-
rasole
Fig. 204 Smontaggio
della luce dell'aletta pa-
rasole
– Estrarre con cautela il coprifanale utilizzando il cacciavite dal la-
to piatto, come indicato nella figura ⇒ fig. 204. –
Rimuovere la lampada, muovendola verso l'esterno nel senso
della freccia ⇒ fig. 204. 
Avviamento d'emergenza Cavi per l'avviamento d'emergenza
I cavi per l'avviamento di emergenza devono avere una se-
zione sufficientemente grande.
Se il motore non si mette in moto perché la batteria è scarica, si può utiliz-
zare la batteria di un altro veicolo.
Cavi per l'avviamento d'emergenza
Per l'avviamento di emergenza occorrono dei cavi conformi alla norma DIN
72553 (vedi indicazioni del produttore). La loro sezione deve essere di al-
meno 25 mm 2
nel caso di motore a benzina e di almeno 35 mm 2
per il mo-
tore diesel.
Avvertenza
● Tra i veicoli non deve esserci alcun contatto perché si potrebbe avere un
passaggio di corrente già al momento del collegamento dei poli positivi.
● La batteria scarica deve essere collegata correttamente alla rete di bor-
do. 
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

292Per fare da sé
Avviamento d'emergenza: descrizione

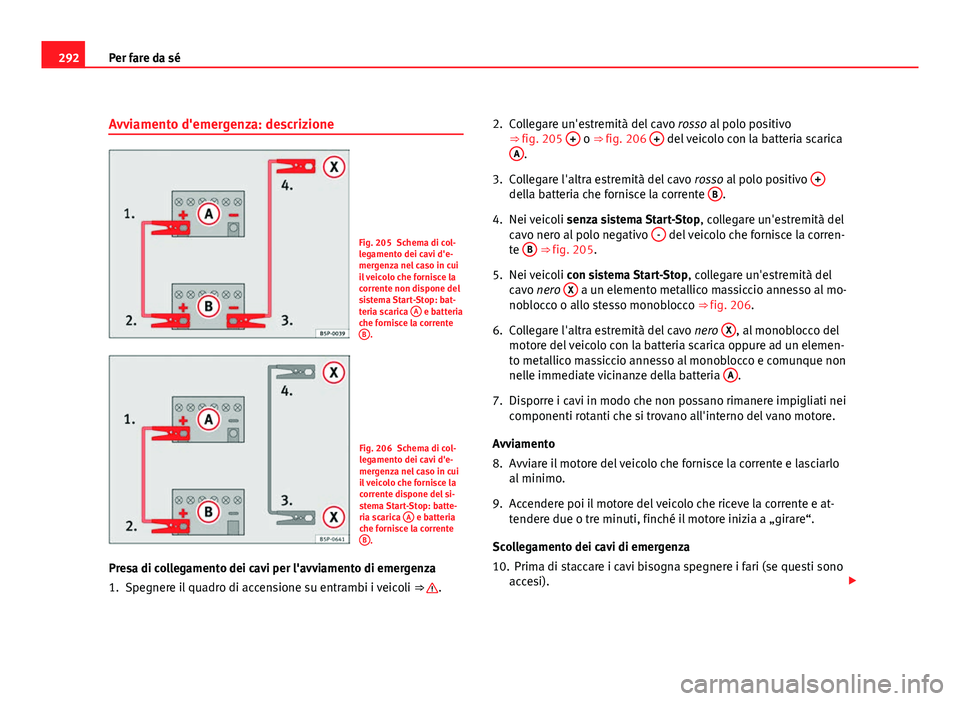

Fig. 205 Schema di col-
legamento dei cavi d'e-
mergenza nel caso in cui
il veicolo che fornisce la
corrente non dispone del
sistema Start-Stop: bat-
teria scarica A
e batteria
che fornisce la corrente B
.
Fig. 206 Schema di col-
legamento dei cavi d'e-
mergenza nel caso in cui
il veicolo che fornisce la
corrente dispone del si-
stema Start-Stop: batte-
ria scarica A
e batteria
che fornisce la corrente B
.
Presa di collegamento dei cavi per l'avviamento di emergenza
1. Spegnere il quadro di accensione su entrambi i veicoli ⇒ 
.2. Collegare un'estremità del cavo
rosso al polo positivo
⇒ fig. 205 +
o ⇒ 
fig. 206 + del veicolo con la batteria scarica
A.
3. Collegare l'altra estremità del cavo rosso al polo positivo +
della batteria che fornisce la corrente B.
4. Nei veicoli senza sistema Start-Stop , collegare un'estremità del
cavo nero al polo negativo -
del veicolo che fornisce la corren-
te B ⇒ fig. 205.
5. Nei veicoli con sistema Start-Stop , collegare un'estremità del
cavo nero X
a un elemento metallico massiccio annesso al mo-
noblocco o allo stesso monoblocco ⇒ fig. 206.
6. Collegare l'altra estremità del cavo nero X
, al monoblocco del
motore del veicolo con la batteria scarica oppure ad un elemen-
to metallico massiccio annesso al monoblocco e comunque non
nelle immediate vicinanze della batteria A
.
7. Disporre i cavi in modo che non possano rimanere impigliati nei componenti rotanti che si trovano all'interno del vano motore.
Avviamento
8. Avviare il motore del veicolo che fornisce la corrente e lasciarlo al minimo.
9. Accendere poi il motore del veicolo che riceve la corrente e at- tendere due o tre minuti, finché il motore inizia a „girare“.
Scollegamento dei cavi di emergenza
10. Prima di staccare i cavi bisogna spegnere i fari (se questi sono accesi). 

293
Per fare da sé

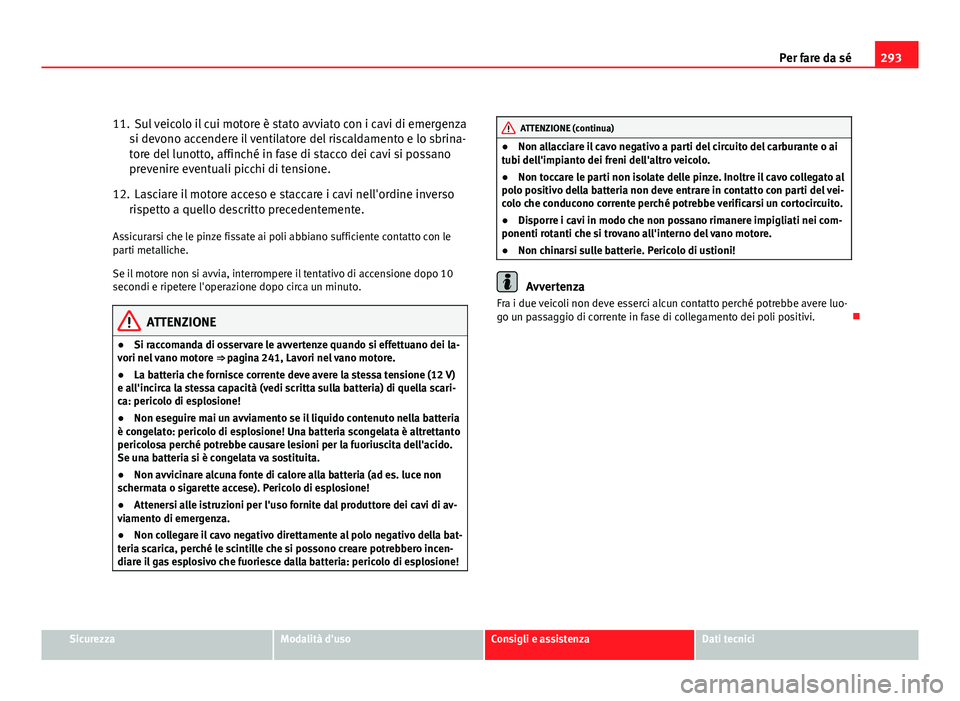

11. Sul veicolo il cui motore è stato avviato con i cavi di emergenza si devono accendere il ventilatore del riscaldamento e lo sbrina-
tore del lunotto, affinché in fase di stacco dei cavi si possano
prevenire eventuali picchi di tensione.
12. Lasciare il motore acceso e staccare i cavi nell'ordine inverso rispetto a quello descritto precedentemente.
Assicurarsi che le pinze fissate ai poli abbiano sufficiente contatto con le
parti metalliche.
Se il motore non si avvia, interrompere il tentativo di accensione dopo 10
secondi e ripetere l'operazione dopo circa un minuto.
ATTENZIONE
● Si raccomanda di osservare le avvertenze quando si effettuano dei la-
vori nel vano motore ⇒ pagina 241, Lavori nel vano motore.
● La batteria che fornisce corrente deve avere la stessa tensione (12 V)
e all'incirca la stessa capacità (vedi scritta sulla batteria) di quella scari-
ca: pericolo di esplosione!
● Non eseguire mai un avviamento se il liquido contenuto nella batteria
è congelato: pericolo di esplosione! Una batteria scongelata è altrettanto
pericolosa perché potrebbe causare lesioni per la fuoriuscita dell'acido.
Se una batteria si è congelata va sostituita.
● Non avvicinare alcuna fonte di calore alla batteria (ad es. luce non
schermata o sigarette accese). Pericolo di esplosione!
● Attenersi alle istruzioni per l'uso fornite dal produttore dei cavi di av-
viamento di emergenza.
● Non collegare il cavo negativo direttamente al polo negativo della bat-
teria scarica, perché le scintille che si possono creare potrebbero incen-
diare il gas esplosivo che fuoriesce dalla batteria: pericolo di esplosione!
ATTENZIONE (continua)
● Non allacciare il cavo negativo a parti del circuito del carburante o ai
tubi dell'impianto dei freni dell'altro veicolo.
● Non toccare le parti non isolate delle pinze. Inoltre il cavo collegato al
polo positivo della batteria non deve entrare in contatto con parti del vei-
colo che conducono corrente perché potrebbe verificarsi un cortocircuito.
● Disporre i cavi in modo che non possano rimanere impigliati nei com-
ponenti rotanti che si trovano all'interno del vano motore.
● Non chinarsi sulle batterie. Pericolo di ustioni!
Avvertenza
Fra i due veicoli non deve esserci alcun contatto perché potrebbe avere luo-
go un passaggio di corrente in fase di collegamento dei poli positivi. 
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

294Per fare da sé
Traino e avviamento a traino di un altro
veicolo

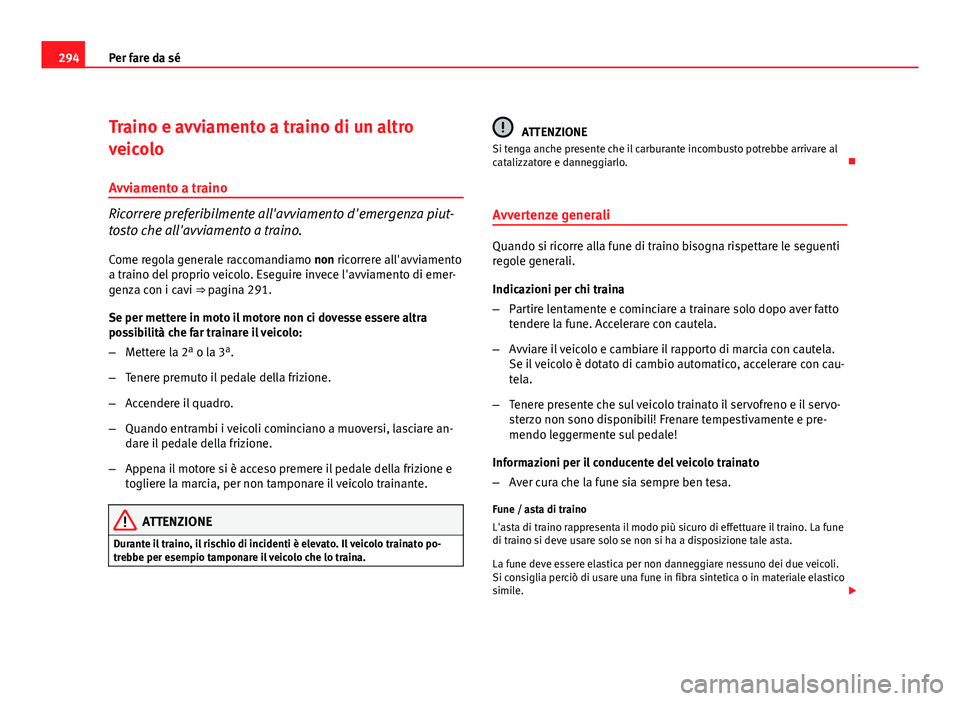

Avviamento a traino
Ricorrere preferibilmente all'avviamento d'emergenza piut-
tosto che all'avviamento a traino.
Come regola generale raccomandiamo non ricorrere all'avviamento
a traino del proprio veicolo. Eseguire invece l'avviamento di emer-
genza con i cavi ⇒  pagina 291.
Se per mettere in moto il motore non ci dovesse essere altra
possibilità che far trainare il veicolo:
– Mettere la 2 a
o la 3 a
.
– Tenere premuto il pedale della frizione.
– Accendere il quadro.
– Quando entrambi i veicoli cominciano a muoversi, lasciare an-
dare il pedale della frizione.
– Appena il motore si è acceso premere il pedale della frizione e
togliere la marcia, per non tamponare il veicolo trainante.
ATTENZIONE
Durante il traino, il rischio di incidenti è elevato. Il veicolo trainato po-
trebbe per esempio tamponare il veicolo che lo traina.
ATTENZIONE
Si tenga anche presente che il carburante incombusto potrebbe arrivare al
catalizzatore e danneggiarlo. 
Avvertenze generali
Quando si ricorre alla fune di traino bisogna rispettare le seguenti
regole generali.
Indicazioni per chi traina
– Partire lentamente e cominciare a trainare solo dopo aver fatto
tendere la fune. Accelerare con cautela.
– Avviare il veicolo e cambiare il rapporto di marcia con cautela.
Se il veicolo è dotato di cambio automatico, accelerare con cau-
tela.
– Tenere presente che sul veicolo trainato il servofreno e il servo-
sterzo non sono disponibili! Frenare tempestivamente e pre-
mendo leggermente sul pedale!
Informazioni per il conducente del veicolo trainato
– Aver cura che la fune sia sempre ben tesa.
Fune / asta di traino
L'asta di traino rappresenta il modo più sicuro di effettuare il traino. La fune
di traino si deve usare solo se non si ha a disposizione tale asta.
La fune deve essere elastica per non danneggiare nessuno dei due veicoli.
Si consiglia perciò di usare una fune in fibra sintetica o in materiale elastico
simile. 
