2012 Seat Altea XL Manuale del proprietario (in Italian)

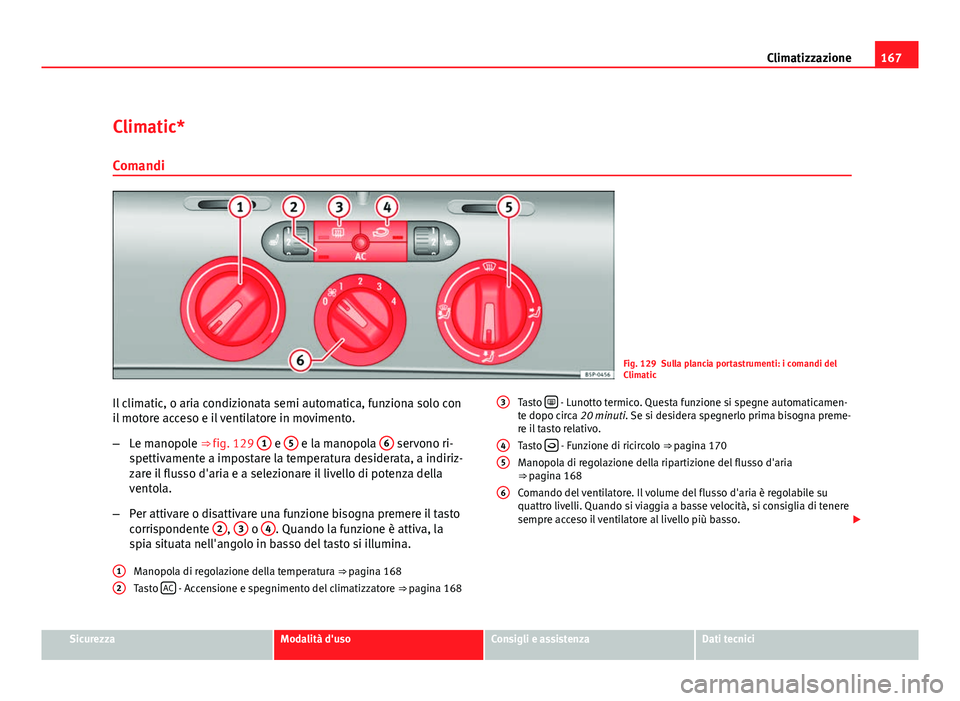

167
Climatizzazione
Climatic* Comandi
Fig. 129 Sulla plancia portastrumenti: i comandi del
Climatic
Il climatic, o aria condizionata semi automatica, funziona solo con
il motore acceso e il ventilatore in movimento.
– Le manopole ⇒ fig. 129 1
e 5 e la manopola 6 servono ri-
spettivamente a impostare la temperatura desiderata, a indiriz-
zare il flusso d'aria e a selezionare il livello di potenza della
ventola.
– Per attivare o disattivare una funzione bisogna premere il tasto
corrispondente 2
, 3 o 4. Quando la funzione è attiva, la
spia situata nell'angolo in basso del tasto si illumina.
Manopola di regolazione della temperatura ⇒ pagina 168
Tasto AC
- Accensione e spegnimento del climatizzatore
⇒ pagina 168
12
Tasto
 - Lunotto termico. Questa funzione si spegne automaticamen-
te dopo circa 20 minuti. Se si desidera spegnerlo prima bisogna preme-
re il tasto relativo.
Tasto 
- Funzione di ricircolo ⇒ 
pagina 170
Manopola di regolazione della ripartizione del flusso d'aria
⇒ pagina 168
Comando del ventilatore. Il volume del flusso d'aria è regolabile su
quattro livelli. Quando si viaggia a basse velocità, si consiglia di tenere
sempre acceso il ventilatore al livello più basso. 
345
6
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

168Climatizzazione
ATTENZIONE
Per motivi di sicurezza è importante che durante la guida i cristalli non
siano appannati e siano liberi da neve e ghiaccio. Solo in questo modo si
può disporre di una buona visibilità. Raccomandiamo pertanto di leggere
con attenzione le istruzioni del sistema di riscaldamento, aerazione e di-
sappannamento del parabrezza, in modo da apprenderne le modalità d'u-
so.Avvertenza
Attenersi alle prescrizioni delle avvertenze generali ⇒  pagina 176.
Riscaldamento e raffreddamento dell'abitacolo
Fig. 130 Sulla plancia portastrumenti: i comandi del
Climatic
Riscaldamento dell'abitacolo
– Ruotare verso destra la manopola di regolazione della tempera-
tura ⇒ fig. 130 1
portandola sul livello desiderato.
– Ruotare la manopola del ventilatore posizionandola su uno dei
livelli compresi tra 1 e 4. –
Servendosi dell'apposita manopola, orientare il getto d'aria nel-
la direzione desiderata: 
(verso il parabrezza),  (a mezza
altezza),  (verso il vano piedi) e  (verso il parabrezza e con-
temporaneamente verso il vano piedi).
Raffreddamento dell'abitacolo
– Accendere il climatizzatore con il tasto ⇒ fig. 129 AC


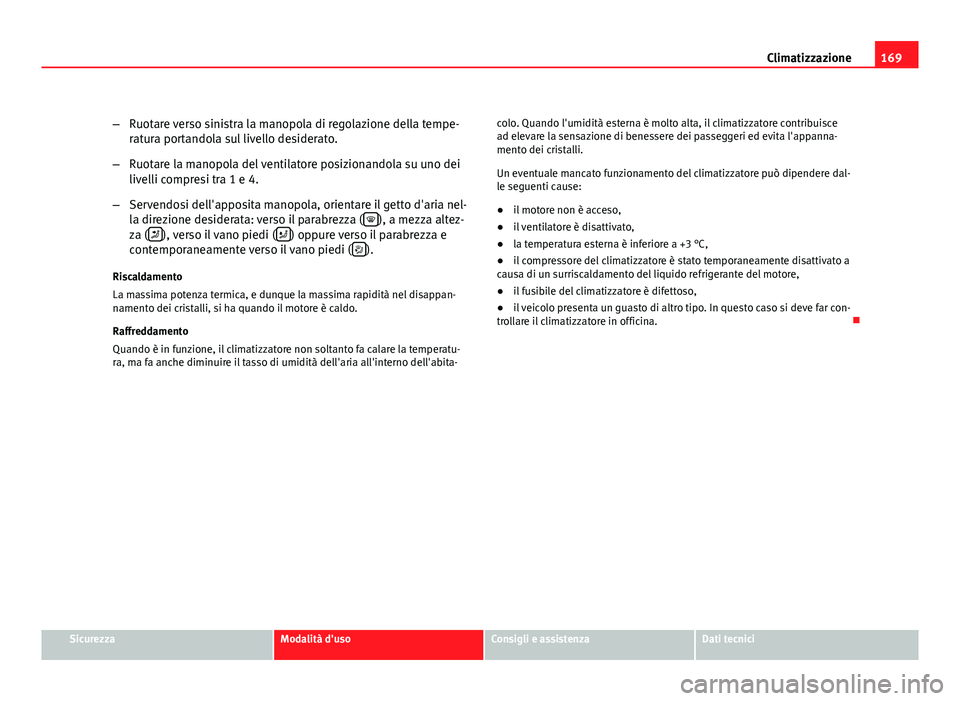

169
Climatizzazione
– Ruotare verso sinistra la manopola di regolazione della tempe-
ratura portandola sul livello desiderato.
– Ruotare la manopola del ventilatore posizionandola su uno dei
livelli compresi tra 1 e 4.
– Servendosi dell'apposita manopola, orientare il getto d'aria nel-
la direzione desiderata: verso il parabrezza ( 
), a mezza altez-
za ( ), verso il vano piedi ( ) oppure verso il parabrezza e
contemporaneamente verso il vano piedi ( ).
Riscaldamento
La massima potenza termica, e dunque la massima rapidità nel disappan-
namento dei cristalli, si ha quando il motore è caldo.
Raffreddamento
Quando è in funzione, il climatizzatore non soltanto fa calare la temperatu-
ra, ma fa anche diminuire il tasso di umidità dell'aria all'interno dell'abita- colo. Quando l'umidità esterna è molto alta, il climatizzatore contribuisce
ad elevare la sensazione di benessere dei passeggeri ed evita l'appanna-
mento dei cristalli.
Un eventuale mancato funzionamento del climatizzatore può dipendere dal-
le seguenti cause:
●
il motore non è acceso,
● il ventilatore è disattivato,
● la temperatura esterna è inferiore a +3 °C,
● il compressore del climatizzatore è stato temporaneamente disattivato a
causa di un surriscaldamento del liquido refrigerante del motore,
● il fusibile del climatizzatore è difettoso,
● il veicolo presenta un guasto di altro tipo. In questo caso si deve far con-
trollare il climatizzatore in officina. 
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

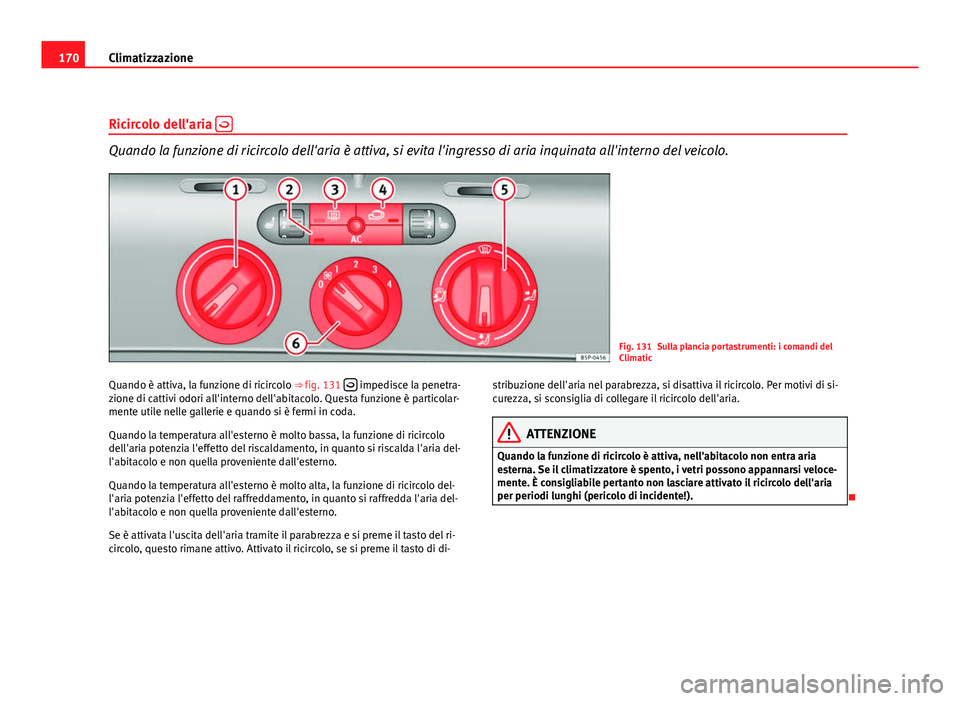

170Climatizzazione
Ricircolo dell'aria 
Quando la funzione di ricircolo dell'aria è attiva, si evita l'ingresso di aria inquinata all'interno del veicolo.
Fig. 131 Sulla plancia portastrumenti: i comandi del
Climatic
Quando è attiva, la funzione di ricircolo ⇒ fig. 131 
impedisce la penetra-
zione di cattivi odori all'interno dell'abitacolo. Questa funzione è particolar-
mente utile nelle gallerie e quando si è fermi in coda.
Quando la temperatura all'esterno è molto bassa, la funzione di ricircolo
dell'aria potenzia l'effetto del riscaldamento, in quanto si riscalda l'aria del-
l'abitacolo e non quella proveniente dall'esterno.
Quando la temperatura all'esterno è molto alta, la funzione di ricircolo del-
l'aria potenzia l'effetto del raffreddamento, in quanto si raffredda l'aria del-
l'abitacolo e non quella proveniente dall'esterno.
Se è attivata l'uscita dell'aria tramite il parabrezza e si preme il tasto del ri-
circolo, questo rimane attivo. Attivato il ricircolo, se si preme il tasto di di- stribuzione dell'aria nel parabrezza, si disattiva il ricircolo. Per motivi di si-
curezza, si sconsiglia di collegare il ricircolo dell'aria.
ATTENZIONE
Quando la funzione di ricircolo è attiva, nell'abitacolo non entra aria
esterna. Se il climatizzatore è spento, i vetri possono appannarsi veloce-
mente. È consigliabile pertanto non lasciare attivato il ricircolo dell'aria
per periodi lunghi (pericolo di incidente!).


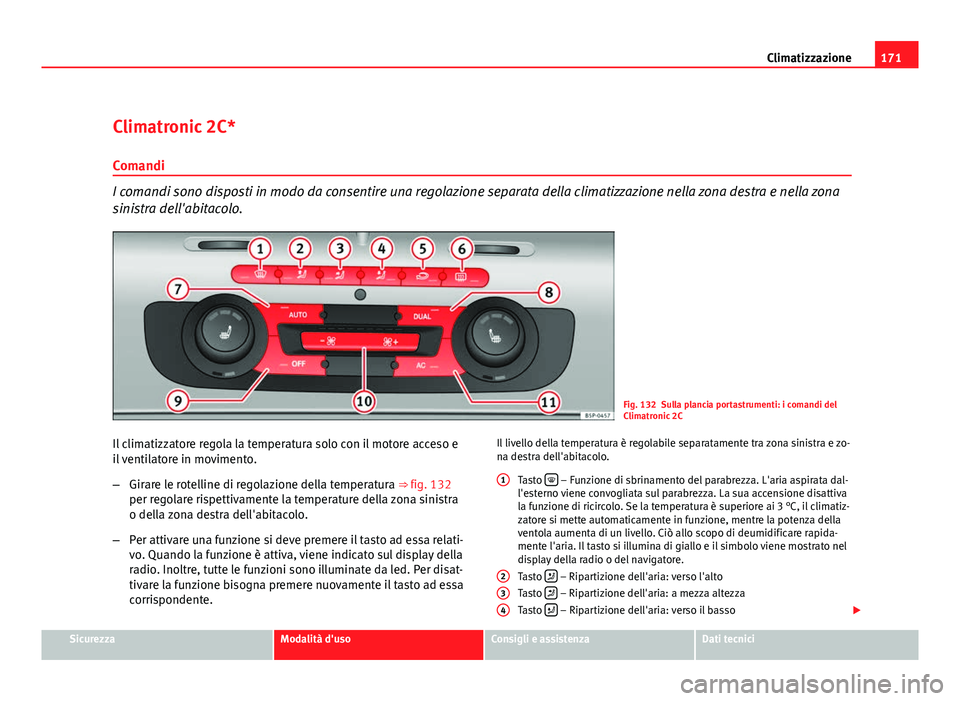

171
Climatizzazione
Climatronic 2C*
Comandi
I comandi sono disposti in modo da consentire una regolazione separata della climatizzazione nella zona destra e nella zona
sinistra dell'abitacolo.
Fig. 132 Sulla plancia portastrumenti: i comandi del
Climatronic 2C
Il climatizzatore regola la temperatura solo con il motore acceso e
il ventilatore in movimento.
– Girare le rotelline di regolazione della temperatura ⇒ fig. 132
per regolare rispettivamente la temperature della zona sinistra
o della zona destra dell'abitacolo.
– Per attivare una funzione si deve premere il tasto ad essa relati-
vo. Quando la funzione è attiva, viene indicato sul display della
radio. Inoltre, tutte le funzioni sono illuminate da led. Per disat-
tivare la funzione bisogna premere nuovamente il tasto ad essa
corrispondente. Il livello della temperatura è regolabile separatamente tra zona sinistra e zo-
na destra dell'abitacolo.
Tasto 
– Funzione di sbrinamento del parabrezza. L'aria aspirata dal-
l'esterno viene convogliata sul parabrezza. La sua accensione disattiva
la funzione di ricircolo. Se la temperatura è superiore ai 3 °C, il climatiz-
zatore si mette automaticamente in funzione, mentre la potenza della
ventola aumenta di un livello. Ciò allo scopo di deumidificare rapida-
mente l'aria. Il tasto si illumina di giallo e il simbolo viene mostrato nel
display della radio o del navigatore.
Tasto 
– Ripartizione dell'aria: verso l'alto
Tasto  – Ripartizione dell'aria: a mezza altezza
Tasto  – Ripartizione dell'aria: verso il basso

1
234
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

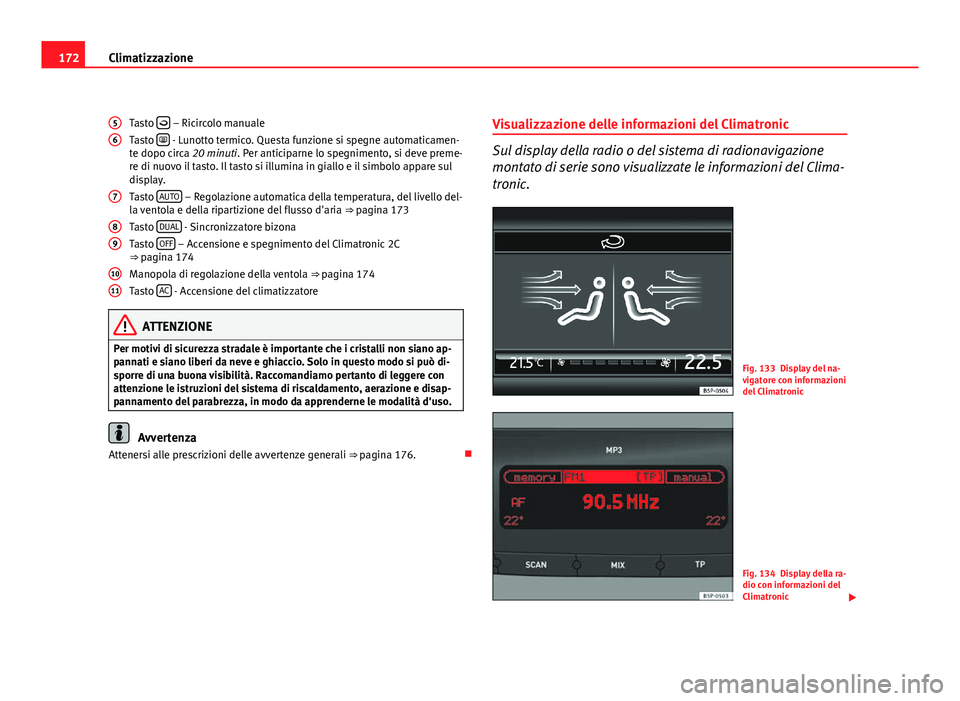

172Climatizzazione
Tasto 
– Ricircolo manuale
Tasto  - Lunotto termico. Questa funzione si spegne automaticamen-
te dopo circa 20 minuti. Per anticiparne lo spegnimento, si deve preme-
re di nuovo il tasto. Il tasto si illumina in giallo e il simbolo appare sul
display.
Tasto AUTO
– Regolazione automatica della temperatura, del livello del-
la ventola e della ripartizione del flusso d'aria ⇒ pagina 173
Tasto DUAL
- Sincronizzatore bizona
Tasto OFF – Accensione e spegnimento del Climatronic 2C
⇒ pagina 174
Manopola di regolazione della ventola ⇒ pagina 174
Tasto AC
- Accensione del climatizzatore
ATTENZIONE
Per motivi di sicurezza stradale è importante che i cristalli non siano ap-
pannati e siano liberi da neve e ghiaccio. Solo in questo modo si può di-
sporre di una buona visibilità. Raccomandiamo pertanto di leggere con
attenzione le istruzioni del sistema di riscaldamento, aerazione e disap-
pannamento del parabrezza, in modo da apprenderne le modalità d'uso.
Avvertenza
Attenersi alle prescrizioni delle avvertenze generali ⇒  pagina 176.
5
6
7
89
1011
Visualizzazione delle informazioni del Climatronic
Sul display della radio o del sistema di radionavigazione
montato di serie sono visualizzate le informazioni del Clima-
tronic.
Fig. 133 Display del na-
vigatore con informazioni
del Climatronic
Fig. 134 Display della ra-
dio con informazioni del
Climatronic


173
Climatizzazione
I led dei comandi del Climatronic indicano l'attivazione della funzione sele-
zionata.
Inoltre, lo schermo della radio o del sistema di radionavigazione montato di
serie mostra brevemente le regolazioni correnti del Climatronic se vengono
modificate.
I simboli dello schermo della radio o del sistema di radionavigazione sono
uguali a quelli dei comandi del Climatronic. 
Modalità automatica
Questa funzione regola automaticamente la temperatura, il
volume e la ripartizione dell'aria con l'obiettivo di ottenere
rapidamente la temperatura impostata e di mantenerla poi
costante.
La temperatura dell'aria può essere regolata separatamente per la
zona destra e per quella sinistra dell'abitacolo.
Attivazione della modalità di funzionamento automatica
– Premere il tasto AUTO
⇒ fig. 132. Nel display della radio viene
visualizzato „AUTO High“ (velocità del ventilatore alta).
– Premere di nuovo il tasto AUTO
⇒ fig. 132. Nel display della ra-
dio viene visualizzato „AUTO Low“ (velocità del ventilatore bas-
sa). A seconda della versione e dell'allestimento, il veicolo può comprendere:
La modalità di funzionamento automatica permette di ottenere la tempera-
tura desiderata - in particolare quella standard di 22 °C (72 °F) - in tempi
estremamente brevi. Si consiglia quindi di modificare queste impostazioni
soltanto se ciò si rende necessario per esigenze particolari. La temperatura
dell'abitacolo può essere regolata tra +18 °C (64 °F) e +26 °C (80 °F). Si con-
sideri comunque che si tratta di valori approssimativi, che nella realtà pos-
sono risultare leggermente superiori o leggermente inferiori in quanto di-
pendenti in parte dalle condizioni climatiche esterne.
Il Climatronic mantiene una temperatura costante all'interno dell'abitacolo.
Esso modifica la temperatura dell'aria che entra nell'abitacolo, la velocità
del ventilatore e la distribuzione dell'aria. L'impianto considera anche l'e-
ventuale irraggiamento solare, così che in tal caso non è necessario interve-
nire manualmente sulle impostazioni dell'impianto di climatizzazione. Dun-
que con la modalità automatica ci si assicura davvero, in quasi tutti i casi,
un notevole benessere in qualsiasi stagione.
La modalità di funzionamento automatica si disattiva quando si agisce ma-
nualmente su uno dei tasti che regolano la ripartizione dell'aria, la ventola,
il tasto

o il tasto di ricircolo dell'aria . La temperatura continuerà a re-
golarsi in base ai parametri selezionati manualmente dall'utente.
Avvertenza
Esistono due modalità automatiche:
● Modalità automatica LO: calcola la portata dell'aria per due persone.
● Modalità automatica HI: calcola la portata dell'aria per più di due perso-
ne. 
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

174Climatizzazione
Modalità manuale
La modalità di funzionamento manuale consente di regolare da soli in modo diretto la temperatura, il volume e la ripartizione
dell'aria.
Fig. 135 Comandi del Climatronic 2C nel quadro stru-
menti
Attivazione della modalità di funzionamento manuale
– Premere uno dei tasti compresi tra ⇒ fig. 135 1
e 5 oppure i
tasti della ventola 10. La funzione selezionata compare nel di-
splay della radio o del navigatore.
Temperatura
Per la regolazione separata della temperatura nella zona destra e in quella
sinistra dell'abitacolo si hanno a disposizione i tasti di regolazione della
temperatura. Sopra ad ogni regolatore è riportata la temperatura program-
mata per la zona corrispondente. La temperatura dell'abitacolo può essere
regolata tra +18 °C (64 °F) e +26 °C (80 °F). Si consideri comunque che si
tratta di valori approssimativi, che nella realtà possono risultare leggermen-
te superiori o leggermente inferiori in quanto dipendenti in parte dalle con-
dizioni climatiche esterne. Se si seleziona una temperatura inferiore a 18 °C (64 °F) sul display appare
l'indicazione LO. L'impianto sviluppa allora la massima potenza di raffred-
damento senza però regolare la temperatura.
Se viene selezionata una temperatura superiore a 26 °C (80 °F), sul display
appare l'indicazione HI. L'impianto sviluppa allora la massima potenza di ri-
scaldamento senza però regolare la temperatura.
Ventilatore
Il livello del ventilatore si imposta in modo continuo per mezzo dei tasti 10
.
È consigliabile tenere sempre acceso il ventilatore al livello più basso, così
che nell'abitacolo ci sia un ricambio d'aria costante. Premendo il tasto 
fino al valore minimo di -1, si disattiva il Climatronic. 
