2012 Peugeot Partner Tepee Инструкция по эксплуатации (in Russian)

159
СЛУЖБА БЫСТРОЙ ПОМОЩИ
7
Буксировка Вашего автомобиля


Буксировка с опорой на все колеса

Для буксировки автомобиля с опорой на
все колеса следует использовать буксирную
штангу для жесткой сцепки.

БУКСИРОВКА ВАШЕГО АВТОМОБИЛЯ

Буксирная петля находится в комплекте
инструментов, расположенном под правым
сиденьем.


Буксировка за переднюю часть автомобиля



- откройте крышку гнезда, нажав на ее
нижнюю часть,

- вверните съемную буксирную петлю до
упора.



Буксировка за заднюю часть автомобиля



- откройте крышку гнезда, поддев ее за
верхнюю часть при помощи монеты или
плоского конца буксирной петли,

- вверните съемную буксирную петлю до
упора.

При буксировке автомобиля с выключенным
двигателем усилители его тормозной
системы и рулевого привода не работают.


Буксировка с двумя вывешенными
колесами

Вывешивать автомобиль желательно при
помощи подъемного средства, на которое
поднятые колеса могут опираться.


Автомобили с механической
коробкой передач (дизельные)

На автомобилях с механической коробкой
передач необходимо перевести рычаг
переключения передач в нейтральное
положение. Несоблюдение этого
требования может вывести из строя
элементы трансмиссии и тормозной
системы и нарушить притормаживание
автомобиля в момент пуска двигателя.

160

161
СЛУЖБА БЫСТРОЙ ПОМОЩИ

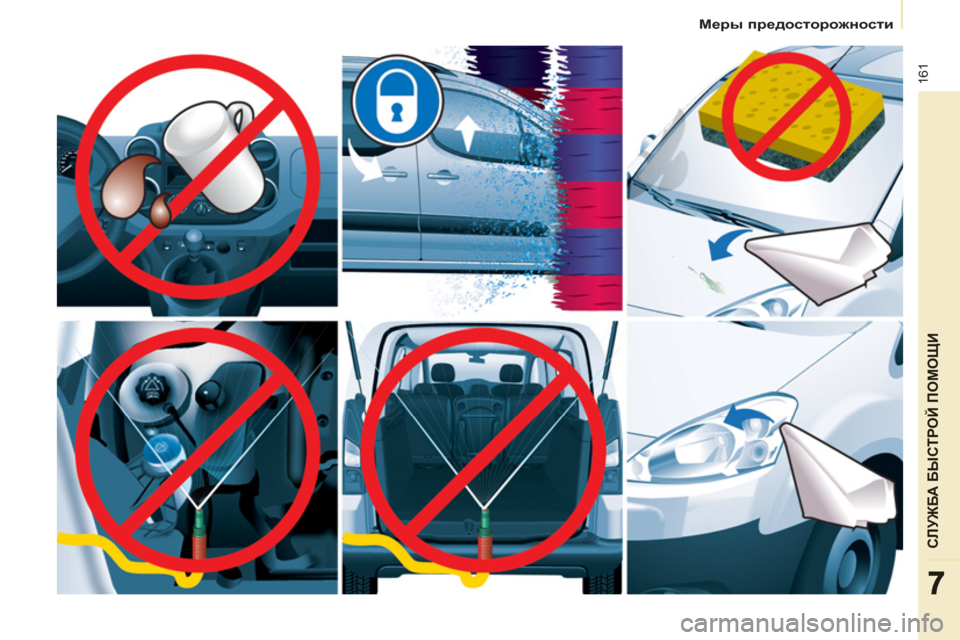

Меры предосторожности
77

162

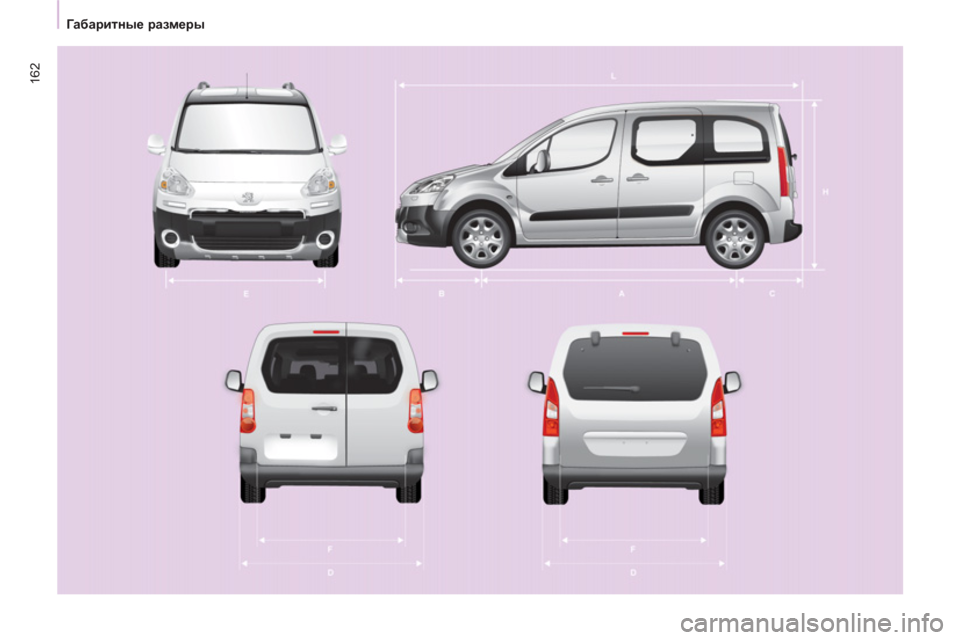

Габаритные размеры

16
3
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
8
=Z[Zjblgu_ размеры

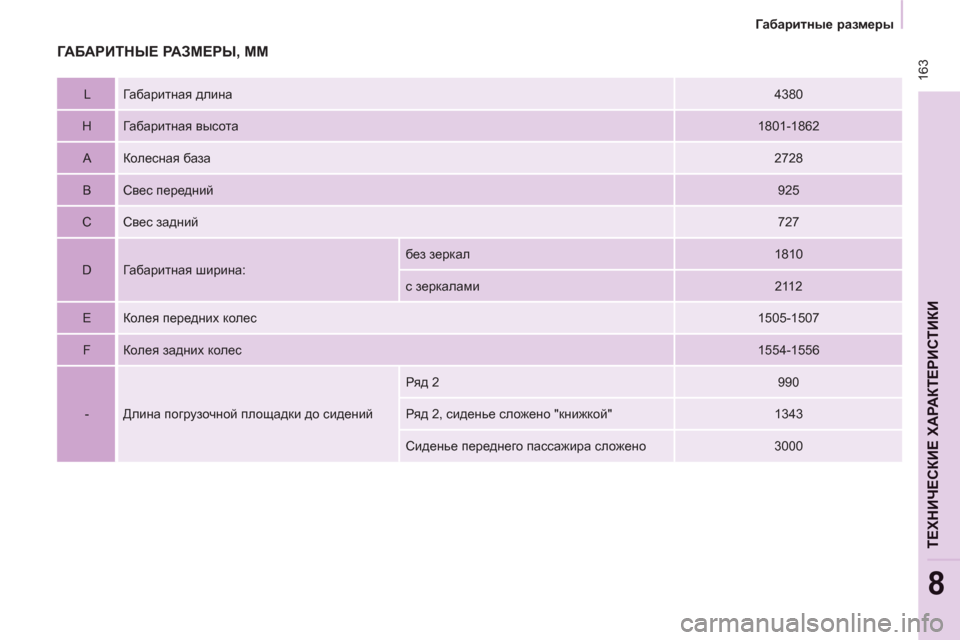

ГАБАРИТНЫЕ РАЗМЕРЫ, ММ


L Габаритная длина

4380

H Габаритная высота

1801-1862

A Колесная база

2728

B Свес передний

925

C Свес задний

727

D Габаритная ширина: без зеркал
1810
с зеркалами
2112

E Колея передних колес

1505-1507

F Колея задних колес

1554-1556

- Длина погрузочной площадки до сидений
Ряд 2
990
Ряд 2, сиденье сложено "книжкой"
1343
Сиденье переднего пассажира сложено
3000

164


Габаритные размеры

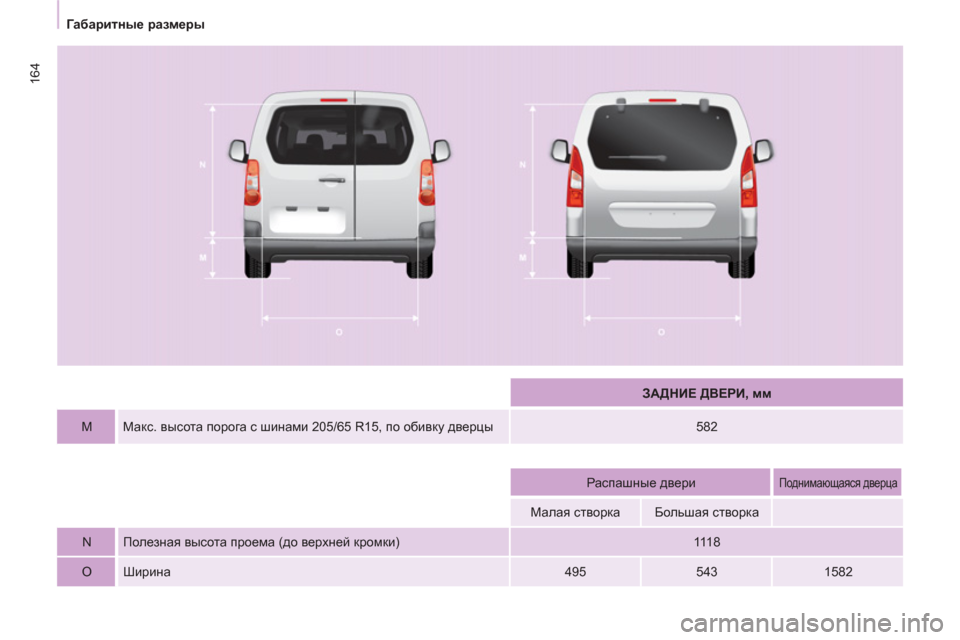

ЗАДНИЕ ДВЕРИ, мм



M
Макс. высота порога с шинами 205/65 R15, по обивку дверцы

582






Распашные двери



Поднимающаяся дверца



Малая створка

Большая створка





N Полезная высота проема (до верхней кромки)
1118

O Ширина
495
543
1582

165
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
8
=Z[Zjblgu_ размеры





ДВЕРИ БОКОВЫЕ СДВИЖНЫЕ, мм



P Полезная высота

1009

Q Полезная ширина

640

- Высота проема при открытой дверце
1892

166

Массы


МАССЫ АВТОМОБИЛЕЙ И БУКСИРУЕМЫХ ПРИЦЕПОВ (КГ)


Общие сведения

Подробности см. в техническом паспорте
своего автомобиля.
Во всех странах необходимо неукоснительно
соблюдать правила, установленные
местным законодательством. Информацию
о буксировке прицепа и разрешенной
максимальной массе автопоезда можно
получить в сервисной сети PEUGEOT.

Масса прицепа, оборудованного тормозной
системой, может быть увеличена в пределах
РММА при условии уменьшения на такую
же величину массы автомобиля-тягача в
пределах МДМГА. Следует помнить, что
буксировка прицепа облегченным тягачом
может ухудшить курсовую устойчивость
автомобиля на дороге.

В случае буксировки прицепа запрещается
превышать скорость 80 км/ч (соблюдайте
действующие в Вашей стране правила). При высоких температурах окружающего
воздуха некоторые эксплуатационные
и рабочие характеристики автомобиля
могут автоматически снижаться, чтобы
предохранить двигатель от перегрузки; при
температуре за бортом выше 37°C следует
уменьшить массу буксируемого прицепа.
Снаряженная масса автомобиля включает
в себя
массу порожнего автомобиля, массу
водителя (75 кг) и массу топливного бака,
заправленного на 90%. Указанные величины РММА и буксируемых
масс допустимы для условий вождения на
высоте над уровнем моря до 1000 метров;
далее указанную массу буксируемого
прицепа следует уменьшать на 10 % при
подъеме на каждую последующую
1000 метров.
