2012 Peugeot Partner Tepee Инструкция по эксплуатации (in Russian)

Оборудование салона


95
CИСТЕМЫ ОБЕСПЕЧЕНИЯ КОМФОРТ
А
3
IHED: БАГАЖНОГО ОТСЕКА (5-МЕСТНЫЙ ВАРИАНТ)


Эта полка служит для прикрытия сложенных
в багажном отсеке вещей.
Снятие полки
Сложите полку.
Высвободите ее из кронштейнов A и B ,
потянув на себя.
Приподнимите ее и полностью снимите.

Установка полки на место
Поднесите полку к кронштейнам A и B .
Подтолкните ее так, чтобы ее шарниры
стали
на кронштейны.
Опустите переднюю половину и закрепите
ее на кронштейнах C .
Складывание полки
Половина полки складывается со стороны
багажника; для этого нужно, приподняв,
высвободить ее край из кронштейнов C .
Место для снятой полки
(в зависимости от модификации)
Для сложенной пополам полки
предусмотрено место за спинками задних
сидений.
Удерживая полку в вертикальном
положении, вставьте ее в направляющие,
расположенные по бокам спинок.
Полку необходимо вставлять в
направляющие шарнирами книзу.

Полка может служить в качестве
дополнительного пространства для
вещей. Однако следует помнить, что в
случае резкого торможения или удара в
ДТП расположенные на ней предметы
могут превратиться в
опасные "снаряды",
способные нанести травму.

96


Оборудование салона




Розетка 12 вольт (не более 120 Вт)

Этой розеткой рекомендуется пользоваться
как можно реже, чтобы не разряжать
аккумуляторную батарею.


Сетчатая перегородка

Снимите заглушку с кронштейна крючка.
Закрепите верх сетки в пазах,
предварительно повернув стержень на
четверть оборота.
Проверьте надежность установки конца
стержня в металлическом пазу опоры.
Прицепите лямки к фиксаторам на полу.
Натяните сетку при помощи лямок.


Кольца для закрепления багажа и
грузов

Эти кольца служат для закрепления
перевозимых предметов на полу.

Оборудование салона


97
CИСТЕМЫ ОБЕСПЕЧЕНИЯ КОМФОРТ
А
3

ОБУСТРОЙСТВО ЗАДНЕЙ ЧАСТИ K:EHG: (7-МЕСТНЫЙ ВАРИАНТ) >>


Подставка для стакана

Любая жидкость, которую вы берете в
автомобиль может выплеснуться.
"Будьте аккуратны".


Розетка 12 вольт (120 W макс.)

Не используйте часто эту розетку, чтобы
предотвратить разрядку аккумуляторной
батареи.


Крепежные кольца

Используйте напольные крепежные кольца,
чтобы зафиксировать и удерживать ваш груз.

Замки ремней безопасности не должны
использоваться для крепления груза.
Рекомендуется располагать груз,
фиксируя его крепежными кольцами,
расположенными на уровне пола.

98


Оборудование салона




Вещевое отделение

Поднимите крышку вещевого отделения.
Самое низшее отделение в багажнике
предназначено для смотанной багажной
шторки.


Ремни безопасности

Следите за правильной намоткой ремней
безопасности в третьем ряду сидений в
выступе крыши.
Поднимите как можно выше замки ремней
безопасности на третьем ряду сидений к
креплениям, расположенным на внутренней
стороне крыши автомобиля.
Крепежные кольца замков ремней
безопасности на каждой стороне багажного
отделения не должны использоваться для
крепления груза.

Оборудование салона


99
CИСТЕМЫ ОБЕСПЕЧЕНИЯ КОМФОРТ
А
3










МЯГКАЯ ШТОРКА, ШТОРКА
БАГАЖНОГО ОТДЕЛЕНИЯ

Мягкая шторка -это шторка багажного
отделения с намотчиком. Не кладите
тяжелые предметы на разложенную шторку.
Расположите шторку так, чтобы перед вами
оказались свисающие части шторки.

Установите левый конец намотчика в гнездо A .


Чтобы установить шторку
Установите сиденья 3-го ряда в положение
"книжка".
Поднимите крышку ящика в пороге
багажного отделения.
Возьмите намотчик за среднюю часть и
сдвиньте его к левой стойке.
Поднимите шторку. Затем установите правый конец намотчика
в гнездо B .
Освободите шторку, для установки
намотчика в гнезда.
Разверните шторку
до задних боковых
стоек.
Установите направляющие в пазы задних
стоек.

100


Оборудование салона




Для снятия намотчика
Из багажного отделения, потяните шторку
на себя, чтобы достать ее из боковых стоек.
Проследите за правильным сматыванием
шторки.
Снимите зажимы трех створок со стоек
подголовников сидений 2-го ряда.
Нажмите на левый край намотчика и
извлеките его из гнезда B .
Поднимите его и потяните на себя.

Для укладывания шторки на место
Уложите шторку в ящик порога багажного
отделения, подняв две задние свисающие
части шторки.
Сначала сдвиньте шторку влево.
Отпустите.
Сложите обе створки и закройте ящик.

Намотчик состоит из трех створок,
что позволяет полностью закрыть
багажник, когда сиденья второго ряда
находятся в нормальном положении

или в положении "комфорт".
Каждая створка имеет по 2 зажима, которые
крепятся к стойкам каждого подголовника.

Зеркала и стекла


101
CИСТЕМЫ ОБЕСПЕЧЕНИЯ КОМФОРТ
А
3

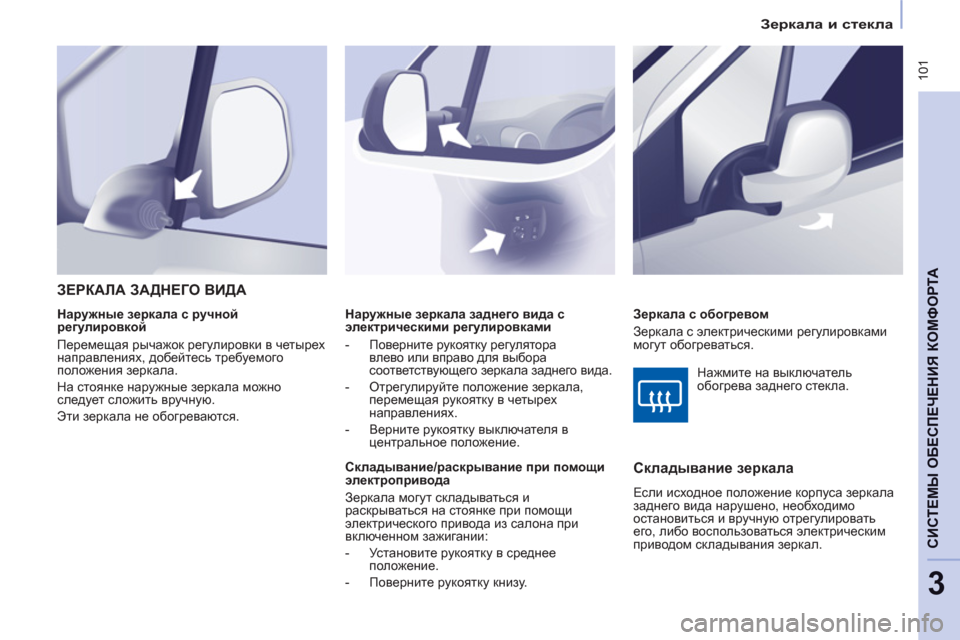

Наружные зеркала заднего вида с
электрическими регулировками


- Поверните рукоятку регулятора
влево или вправо для выбора
соответствующего зеркала заднего вида.

- Отрегулируйте положение зеркала,
перемещая рукоятку в четырех
направлениях.

- Верните рукоятку выключателя в
центральное положение.


Складывание/раскрывание при помощи
электропривода
Зеркала могут складываться и
раскрываться на стоянке
при помощи
электрического привода из салона при
включенном зажигании:


- Установите рукоятку в среднее
положение.

- Поверните рукоятку книзу.



ЗЕРКАЛА ЗАДНЕГО ВИДА


Зеркала с обогревом
Зеркала с электрическими регулировками
могут обогреваться.
Наружные зеркала с ручной
регулировкой
Перемещая рычажок регулировки в четырех
направлениях, добейтесь требуемого
положения зеркала.
На стоянке наружные зеркала можно
следует сложить вручную.
Эти зеркала не обогреваются.



Складывание зеркала

Если исходное положение корпуса зеркала
заднего вида нарушено, необходимо
остановиться и вручную отрегулировать
его, либо воспользоваться электрическим
приводом складывания зеркал. Нажмите на выключатель
обогрева заднего стекла.

102


Зеркала и стекла


ЗЕРКАЛО ДЛЯ ОБЗОРА САЛОНА

Специальное зеркало, расположенное
над салонным зеркалом заднего вида,
позволяет водителю или находящемуся
рядом с ним пассажиру видеть задние
сиденья.
Зеркало установлено на собственном
шарнире, легко регулируется и
обеспечивает обзор задней части салона.
Его можно также настроить для улучшения
обзорности во время маневрирования или
при обгоне.


Окна для магнитных карт

На атермальном ветровом стекле, по бокам
кронштейна внутрисалонного зеркала
заднего вида, расположены два окошка без
теплоотражающего покрытия.

Они предназначены для дистанционных
магнитных карт, служащих для оплаты проезда
по платной автодороге и/или на парковку.

Чтобы приоткрыть заднее окно, поверните
рычаг и нажмите на него до упора,
чтобы зафиксировать стекло в открытом
положении.


Внутрисалонное зеркало заднего
вида с ручной регулировкой
Зеркало может находиться в двух положениях:


- "день" (нормальное положение),

- "ночь" (чтобы избежать слепящего действия света
фар автомобилей, движущихся сзади).
Для переключения зеркала из одного положения в другое
нажмите на рычажок, который расположен снизу зеркала.
