2012 Peugeot Partner Tepee Инструкция по эксплуатации (in Russian)

Оборудование салона


87
CИСТЕМЫ ОБЕСПЕЧЕНИЯ КОМФОРТ
А
3

ОБУСТРОЙСТВО МЕСТ ДЛЯПАССАЖИРОВ

Нижние вещевые боксы

Под ногами задних пассажиров имеется два
вещевых бокса.
Чтобы открыть бокс, возьмитесь пальцами
за выемку и снимите крышку.


Самолетные столики

Чтобы разложить столик, поднимите его
кверху и затем опустите.
В целях безопасности столик
сконструирован так, что при чрезмерном
нажатии на него он срывается с
кронштейнов.
Чтобы убрать столик, нужно привести его в
вертикальное положение и, слегка нажимая
на него с обеих сторон, поставить на
кронштейны.
Не кладите на стол
тяжелые и твердые
предметы. В случае резкого торможения
или удара в ДТП они могут превратиться в
опасные "снаряды".
Сбоку столика имеется крючок для пакета
или сумки.


Боковые шторы

Окна боковых дверей можно закрывать
шторами.
Чтобы закрыть окно шторой, потяните ее за
язычок.
Чтобы не повредить штору при открытии
двери, следите за правильной фиксацией
ее язычка.
Опуская или поднимая штору, всегда
придерживайте ее за язычок.

88


Оборудование салона

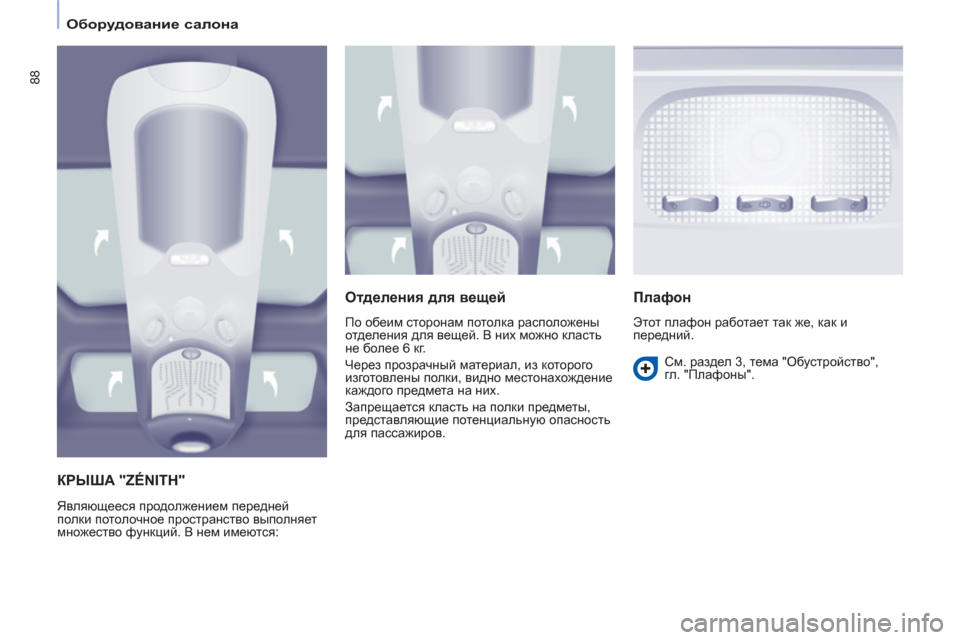

КРЫША "ZÉNITH"

Являющееся продолжением передней
полки потолочное пространство выполняет
множество функций. В нем имеются:


Отделения для вещей

По обеим сторонам потолка расположены
отделения для вещей. В них можно класть
не более 6 кг.
Через прозрачный материал, из которого
изготовлены полки, видно местонахождение
каждого предмета на них.
Запрещается класть на полки предметы,
представляющие потенциальную опасность
для пассажиров.


Плафон

Этот плафон работает так же, как и
передний.
См. раздел 3, тема "Обустройство",
гл. "Плафоны".

Оборудование салона


89
CИСТЕМЫ ОБЕСПЕЧЕНИЯ КОМФОРТ
А
3

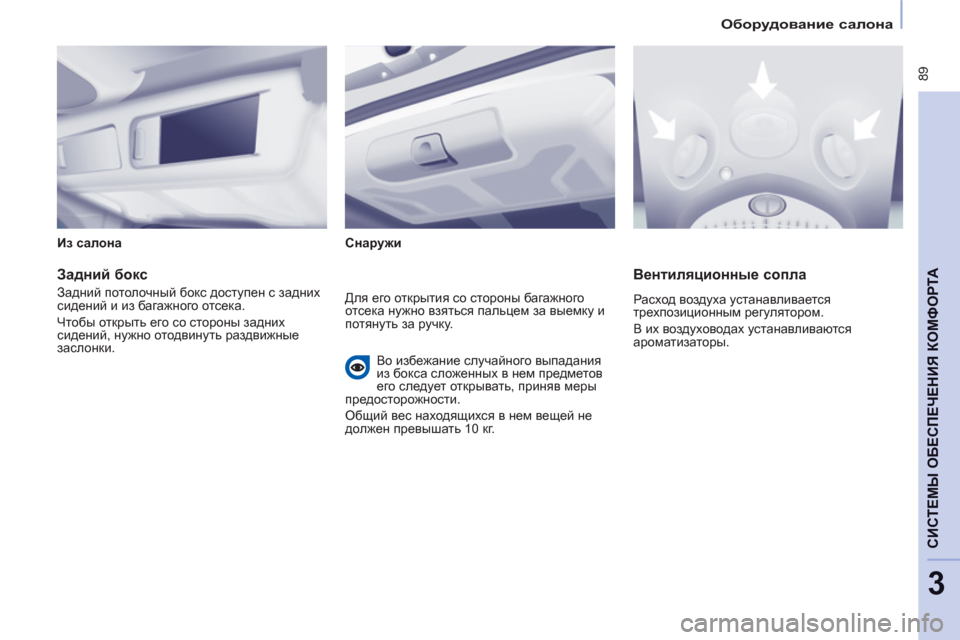

Из салона


Снаружи




Задний бокс

Задний потолочный бокс доступен с задних
сидений и из багажного отсека.
Чтобы открыть его со стороны задних
сидений, нужно отодвинуть раздвижные
заслонки.


Вентиляционные сопла

Расход воздуха устанавливается
трехпозиционным регулятором.
В их воздуховодах устанавливаются
ароматизаторы. Для его открытия со стороны багажного
отсека нужно взяться пальцем за выемку и
потянуть за ручку.
Во избежание случайного выпадания
из бокса сложенных в нем предметов
его следует открывать, приняв меры
предосторожности.
Общий вес находящихся в нем вещей
не
должен превышать 10 кг.

90


Оборудование салона



АРОМАТИЗАТОР ВОЗДУХА В САЛОНЕ

Ароматизатор воздуха служит для
освежения атмосферы в салоне
через расположенные под потолком
вентиляционные сопла.


Регулировка расхода

Подача изменяется вращением
хромированной ручки регулятора:


- влево, чтобы уменьшить,

- вправо, чтобы увеличить.
Чтобы остановить подачу
ароматизированного воздуха, поверните
хромированную ручку в крайнее левое
положение.


Извлечение картриджа



- Нажмите на ручку, повернув ее на
четверть оборота влево до упора.

- Извлеките картридж из потолочного
воздуховода.

- Замените картридж.

Оборудование салона


91
CИСТЕМЫ ОБЕСПЕЧЕНИЯ КОМФОРТ
А
3


Замена картриджа

Сменный картридж B находится в
герметичном чехле C .


- Снимите с него защитную пленку D .

- Поместите картридж B на держатель A
ароматизатора.

- Поверните его на четверть оборота
чтобы закрепить на держателе и
снимите чехол.

- Установите ароматизатор на место.
Вы можете в любой момент заменять
картриджи
новыми и сохранять начатые в
их упаковочных чехлах.
Держатель ароматизатора A с картриджем
не связан.
Картриджи продаются без держателя A .


Установка ароматизатора

Заменив в ароматизаторе картридж:


- Установите ароматизатор на место.

- Поверните его на четверть оборота
вправо.



Рекомендации

По соображениям безопасности,
заправляйте ароматизатор только
предназначенными для этого картриджами.
Не разбирайте картриджи.
Сохраняйте упаковочные чехлы для
их дальнейшего использования для
временного хранения снятых картриджей.
Никогда не пытайтесь перезарядить
использованные картриджи ароматическими
веществами, отличающимися от тех, что
имеются в сети PEUGEOT.
Храните картриджи в местах, недосягаемых
для детей и животных.
Не допускайте
контакта содержимого картриджа с
кожей рук и слизистой глаз. В случае его
попадания в пищевод обратитесь к врачу
и покажите ему упаковку или этикетку
картриджа. Держатель A можно вставлять в
ароматизатор только в комплекте с
картриджем.
Из этих соображений необходимо сохранять
держатель A вместе в картриджем.
Новые
картриджи можно приобрести в
торгово-сервисной сети PEUGEOT.

92


Оборудование салона

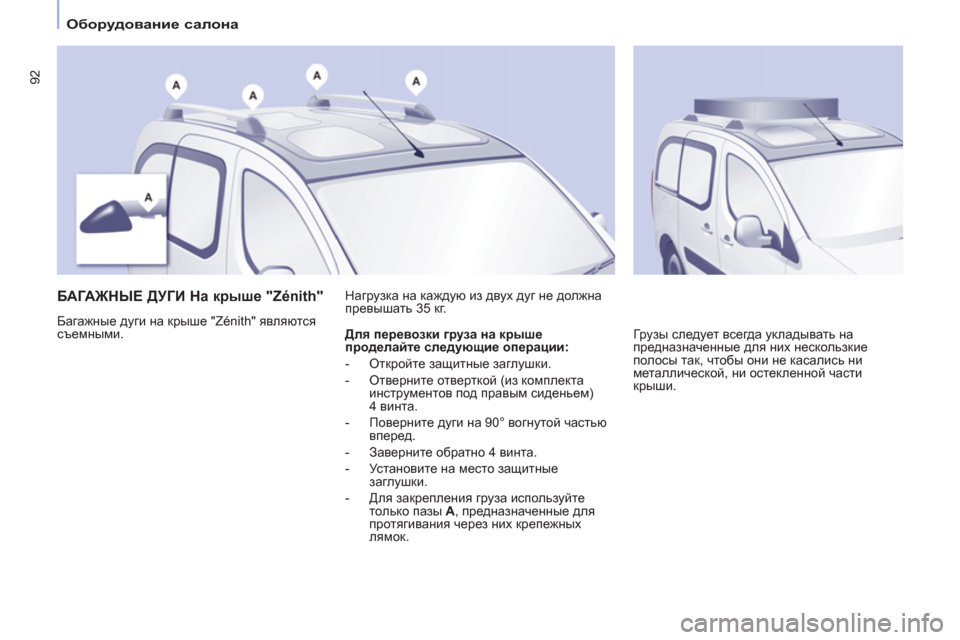

БАГАЖНЫЕ ДУГИ На крыше "Zénith"

Багажные дуги на крыше "Zénith" являются
съемными. Нагрузка на каждую из двух дуг не должна
превышать 35 кг.
Грузы следует всегда укладывать на
предназначенные для них нескользкие
полосы так, чтобы они не касались ни
металлической, ни остекленной части
крыши.
Для перевозки груза на крыше
проделайте следующие операции:


- Откройте защитные
заглушки.

- Отверните отверткой (из комплекта
инструментов под правым сиденьем)
4 винта.

- Поверните дуги на 90° вогнутой частью
вперед.

- Заверните обратно 4 винта.

- Установите на место защитные
заглушки.

- Для закрепления груза используйте
только пазы A , предназначенные для
протягивания через них крепежных
лямок.

Оборудование салона


93
CИСТЕМЫ ОБЕСПЕЧЕНИЯ КОМФОРТ
А
3

НАРУЖНЫЕ БАГАЖНЫЕ ДУГИ

При установке на продольных рейлингах дополнительных поперечных дуг, масса
перевозимых на них грузов должна соответствовать рекомендациям изготовителя, но не
превышать 75 кг.

94


Оборудование салона




Автоматическое включение/выключение

Передний плафон загорается при извлечении
ключа из замка зажигания, при отпирании
автомобиля, при открывании одной из
передних дверей и при определении
местонахождения автомобиля при помощи
пульта дистанционного управления.

Он медленно гаснет после включения
зажигания и при запирании автомобиля. На передних местах: плафоны
загораются при открытии любой
передней двери. Эти плафоны включаются и
выключаются вручную при включенном
зажигании.

На задних местах: плафоны
загораются при открытии любой
задней двери.
Если двери остаются открытыми
в течение нескольких минут,
плафоны
гаснут.
Плафоны выключены. Плафоны горят при включенном
зажигании.
Передний плафон


ПЛАФОНЫ


Задний плафон


Передние плафоны индивидуального освещения
