2012 Peugeot Partner Tepee Инструкция по эксплуатации (in Russian)

Сиденья


71
CИСТЕМЫ ОБЕСПЕЧЕНИЯ КОМФОРТ
А
3


Снятие дивана



- При необходимости, сдвиньте передние
сиденья вперед.

- Сложите диван (модули 1/3 и/или 2/3)
"книжкой".


Установка дивана на место



- Поставьте диван (модули 1/3 и/или 2/3)
вертикально.

- Установите крюки между двумя
штангами.

- Отклоните диван назад.
Порядок действий для складывания
"книжкой" см. на предыдущей
странице. Рекомендации по установке дивана
(модулей 1/3 и/или 2/3) в положение
для перевозки пассажиров см. на
предыдущей странице ("Складывание
книжкой").

- Наклоните весь
модуль примерно на
45° назад, не отпуская рычага.

- Поднимите диван вертикально
до
упора в ограничители.

- Поставьте диван прямо, подтолкнув его
вперед, и затем поднимите его.

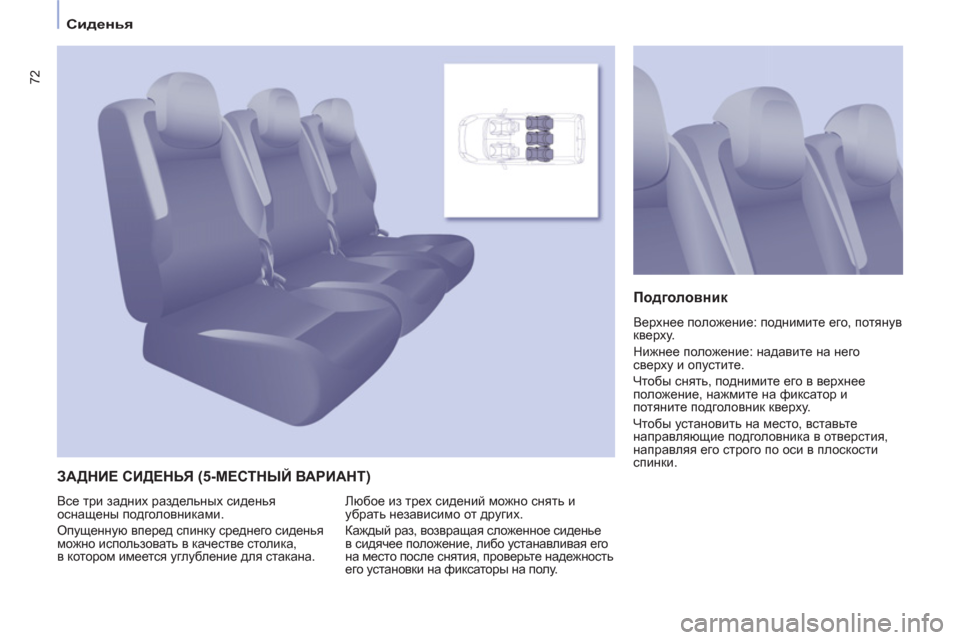

72
Сиденья
ЗАДНИЕ СИДЕНЬЯ (5-МЕСТНЫЙ ВАРИАНТ)


Подголовник

Верхнее положение: поднимите его, потянув
кверху.
Нижнее положение: надавите на него
сверху и опустите.
Чтобы снять, поднимите его в верхнее
положение, нажмите на фиксатор и
потяните подголовник кверху.
Чтобы установить на место, вставьте
направляющие подголовника в отверстия,
направляя его строго по оси в плоскости
спинки.
Любое из трех
сидений можно снять и
убрать независимо от других.
Каждый раз, возвращая сложенное сиденье
в сидячее положение, либо устанавливая его
на место после снятия, проверьте надежность
его установки на фиксаторы на полу. Все три задних раздельных сиденья
оснащены подголовниками.
Опущенную вперед спинку среднего сиденья
можно использовать в качестве столика,
в
котором имеется углубление для стакана.

Сиденья


73
CИСТЕМЫ ОБЕСПЕЧЕНИЯ КОМФОРТ
А
3


Наклон подголовника



- Наклон подголовника регулируется
ручкой регулятора.



Установка спинки в положение
"столик"



- Потяните за ручку и уложите спинку на
подушку сиденья.
Не кладите на столик твердых и тяжелых
предметов: в случае резкого торможения
или удара они могут превратиться в
стремительно летящие "снаряды",
способные нанести травму.


Установка спинки на место



- Потяните за ручку и снимите спинку
с фиксатора, после чего верните в
исходное положение.
Установив спинку на место, убедитесь в
том, что она надежно зафиксирована.


Сиденье, сложенное "книжкой"



- Потяните за ручку и установите спинку в
положение "столик".

- Приподнимите расположенный за
сиденьем штырь, чтобы снять сиденье с
задних фиксаторов.

- Наклоните все сиденье вперед так,
чтобы оно зафиксировалось в этом
положении.



Установка сиденья на место



- Нажмите на красную ручку.

- Опустите сиденье так, чтобы оно стало
на задние фиксаторы.

- Потяните за ручку и поднимите спинку.
Убедитесь в том, что сиденье надежно
зафиксировалось в замках.

74
Сиденья

Снятие сиденья



- При необходимости, сдвиньте передние
сиденья вперед и опустите подголовник.

- Сложите сиденье "книжкой".


Рекомендации

После различных действий с сиденьями:


- снятый подголовник следует убрать и
закрепить в надежном месте,

- ремни безопасности должны оставаться
доступными для пассажиров, легко
вытягиваться и пристегиваться,

- пассажир обязан отрегулировать свой
ремень безопасности и пристегнуться.

Порядок действий для складывания
"книжкой" описан на предыдущей
странице.

- Нажмите на
красную ручку, чтобы снять
с фиксаторов передние ножки.

- Не отпуская ручку, наклоните сиденье
на 45° назад.

- Отпустите ручку.

- Поднимите сиденье вертикально
до
упора в ограничители.

- Поставьте сиденье прямо, подтолкнув
его вперед, и затем поднимите его.



Установка сиденья на место



- Наклоните сиденье на 45° вперед.

- Заведите крючки между двумя
стержнями.

- Опустите сиденье так, чтобы оно стало
на задние фиксаторы.

- Потяните за ручку и установите спинку в
исходное положение.

- Поднимите подголовник.
Убедитесь в том, что отверстия фиксаторов
ничем не закрыты и ничто не мешает
надежному
закреплению сидений.

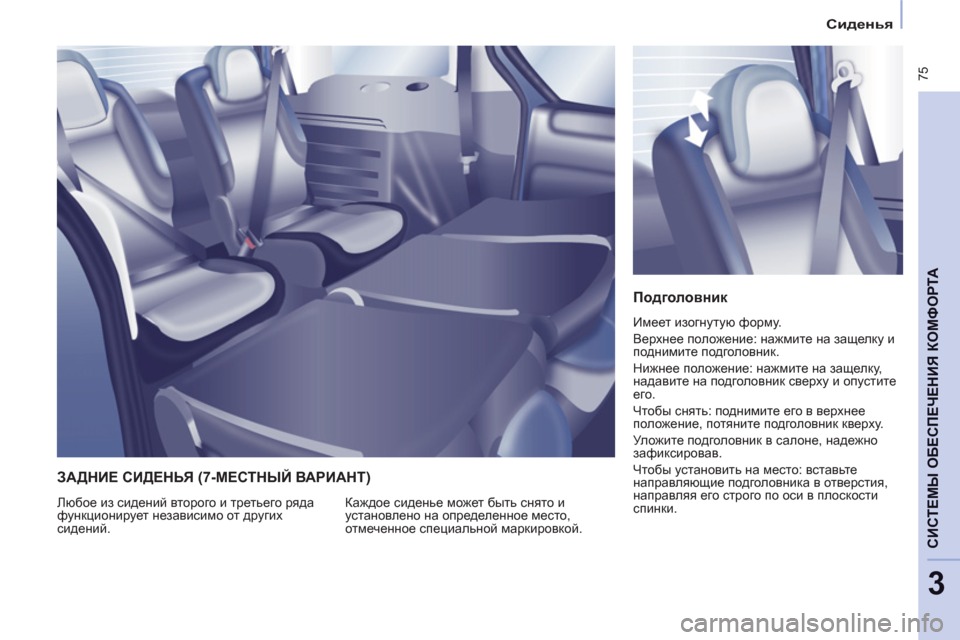

Сиденья


75
CИСТЕМЫ ОБЕСПЕЧЕНИЯ КОМФОРТ
А
3


Подголовник

Имеет изогнутую форму.
Верхнее положение: нажмите на защелку и
поднимите подголовник.
Нижнее положение: нажмите на защелку,
надавите на подголовник сверху и опустите
его.
Чтобы снять: поднимите его в верхнее
положение, потяните подголовник кверху.
Уложите подголовник в салоне, надежно
зафиксировав.
Чтобы установить на место: вставьте
направляющие подголовника в отверстия,
направляя его строго по оси в плоскости
спинки. Каждое сиденье может быть снято и
установлено на определенное место,
отмеченное специальной маркировкой.
Любое из сидений второго и третьего ряда
функционирует независимо от других
сидений.

ЗАДНИЕ СИДЕНЬЯ (7-МЕСТНЫЙ ВАРИАНТ)

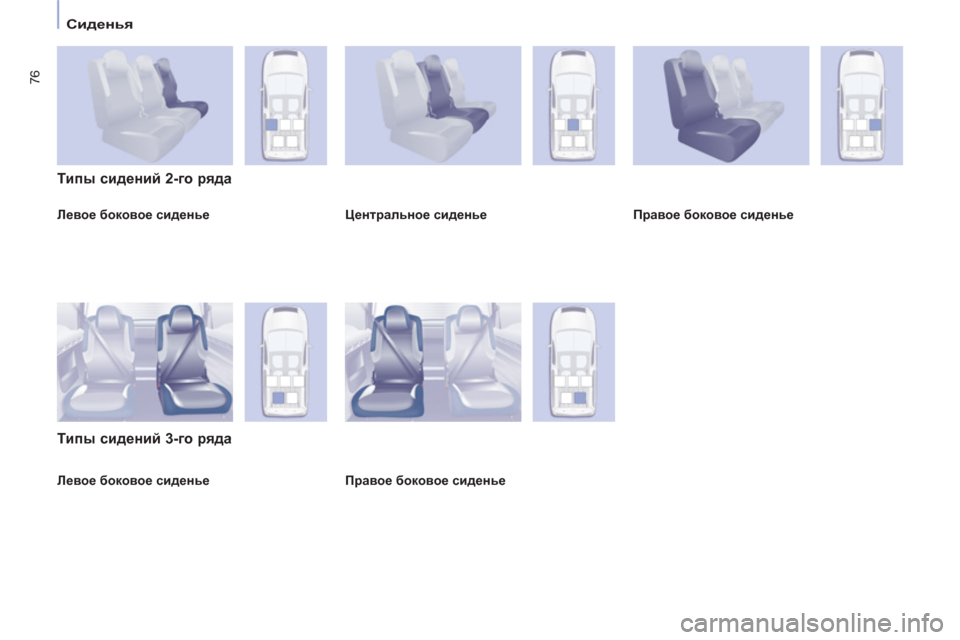

76
Сиденья

Левое боковое сиденье



Типы сидений 2-го ряда

Типы сидений 3-го ряда


Центральное сиденье

Правое боковое сиденье



Правое боковое сиденье



Левое боковое сиденье

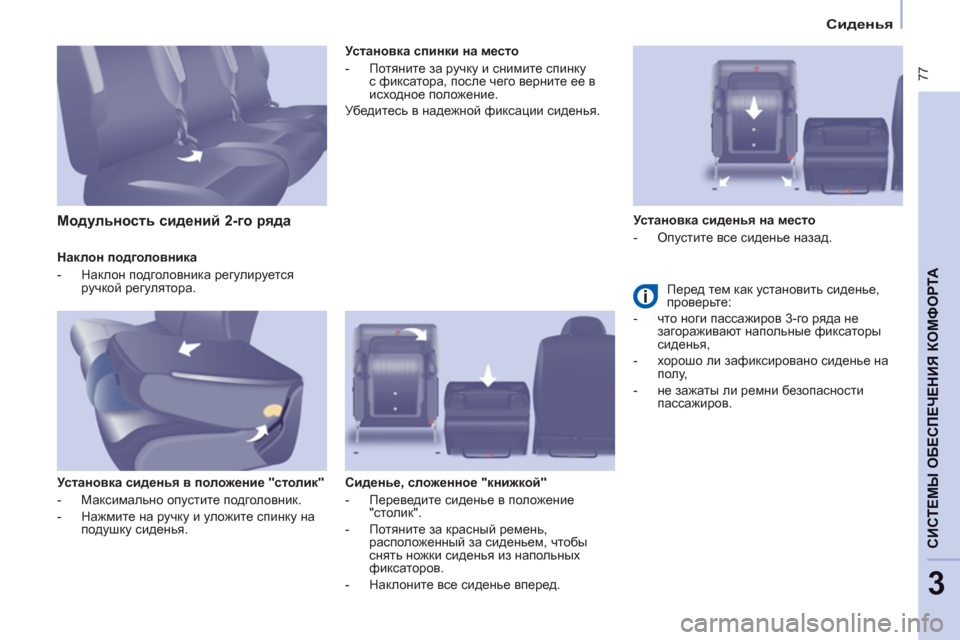

Сиденья


77
CИСТЕМЫ ОБЕСПЕЧЕНИЯ КОМФОРТ
А
3


Наклон подголовника


- Наклон подголовника регулируется
ручкой регулятора.


Установка сиденья в положение "столик"


- Максимально опустите подголовник.

- Нажмите на ручку и уложите спинку на
подушку сиденья.

Установка спинки на место


- Потяните за ручку и снимите спинку
с фиксатора, после чего верните ее в
исходное положение
.
Убедитесь в надежной фиксации сиденья.

Сиденье, сложенное "книжкой"


- Переведите сиденье в положение
"столик".

- Потяните за красный ремень,
расположенный за сиденьем, чтобы
снять ножки сиденья из напольных
фиксаторов.

- Наклоните все сиденье вперед.



Модульность сидений 2-го ряда

Установка сиденья на место


- Опустите все сиденье назад.
Перед тем как установить сиденье,
проверьте:


- что ноги пассажиров 3-го ряда не
загораживают напольные фиксаторы
сиденья,

- хорошо ли зафиксировано сиденье на
полу,

- не зажаты ли ремни безопасности
пассажиров.

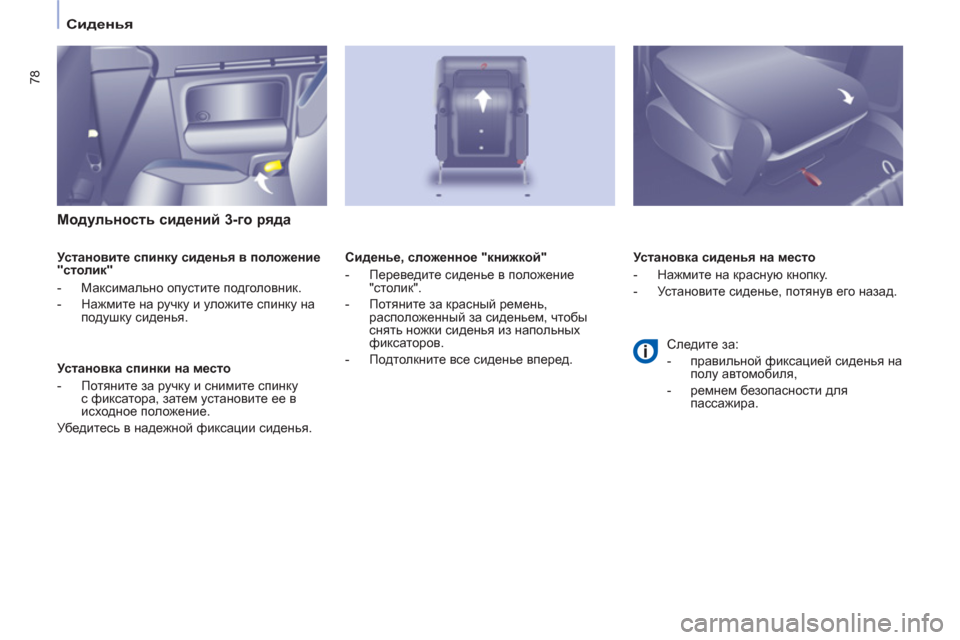

78
Сиденья

Модульность сидений 3-го ряда


Установите спинку сиденья в положение
"столик"


- Максимально опустите подголовник.

- Нажмите на ручку и уложите спинку на
подушку сиденья.


Установка спинки на место


- Потяните за ручку и снимите спинку
с фиксатора, затем установите ее в
исходное положение.
Убедитесь в надежной фиксации сиденья.
Установка сиденья на место


- Нажмите на красную кнопку.

- Установите сиденье, потянув его назад.
Сиденье, сложенное "книжкой"


- Переведите сиденье в положение
"столик".

- Потяните за красный ремень,
расположенный за сиденьем, чтобы
снять ножки сиденья из напольных
фиксаторов.

- Подтолкните все сиденье вперед.
Следите за:


- правильной фиксацией сиденья на
полу автомобиля,

- ремнем безопасности для
пассажира.
